Зворотний дросель Z2FS 10-5

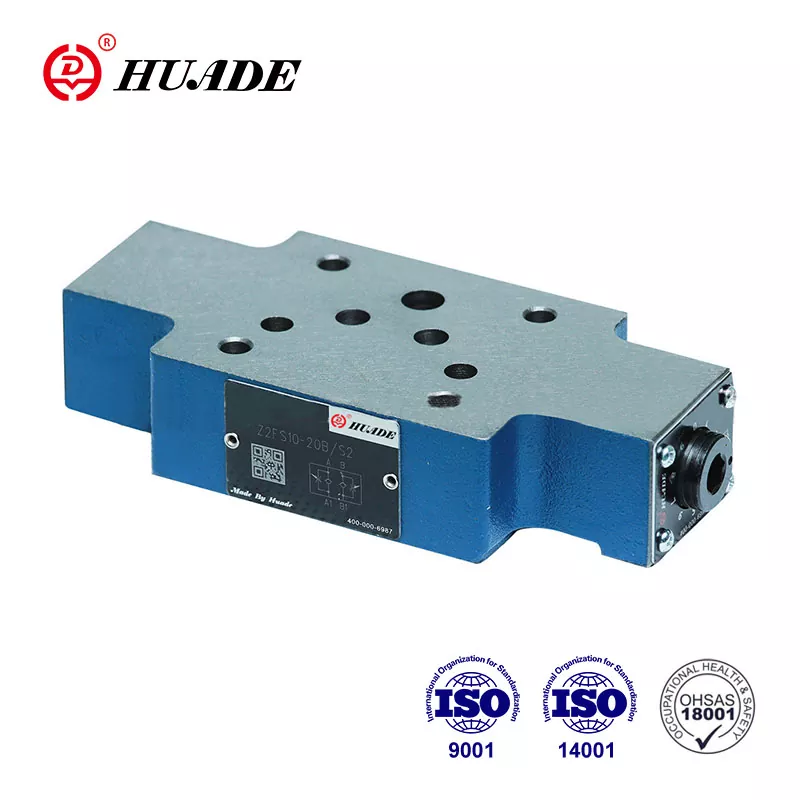

Подвійний дросель/зворотний клапан типу Z2FS 10...-30B/... виконаний у формі сендвіч-пластини.  Цей клапан потоку використовується для контролю вхідного або вихідного вимірювального приладу. Він може замінити серію Z2FS 10-5-3X, пропоновану Rexroth завдяки двом довгостроковим співпрацям з Rexroth. Упаковку продукту для дросельних заслінок Z2FS 10-5 також можна налаштувати, наприклад, пластикову водонепроникну упаковку, стандартну картонну або фанерну упаковку.

Параметр продукту дросельного зворотного клапана Z2FS 10-5

Особливості продукту та застосування дросельного зворотного клапана Z2FS 10-5

особливості:

▶ Сендвіч пластинчастий клапан

▶ Схема переходів відповідно до DIN 24 340 з A, ISO 4401 і CETOP - RP 121 H

▶ Для обмеження основного або контрольного потоку рідини 2 сервісних портів

▶ 3 елементи регулювання

. Поворотна ручка зі шкалою, що замикається

. Шпиндель з внутрішнім шестигранником і шкалою

. Поворотна ручка зі шкалою

▶ Для контролю надходження або виходу

застосування:

Подвійний дросельний зворотний клапан Z2FS 10-5 використовується для обмеження основного або контрольного потоку одного або двох сервісних портів. Два симетрично розташованих дросельних/зворотних клапана обмежують потік в одному напрямку та забезпечують вільний потік у протилежному напрямку.

Розріз і умовне позначення дросельної зворотної заслінки Z 2 FS 10-5

Для контрольної рідини вимірювального приладу проходить від порту A1 до порту A2 через точку дроселювання (1), яка складається з сідла клапана (2) і золотника дроселювання (3.1). Золотник дроселювання (3.1) регулюється по осі за допомогою шпинделя (4), що дозволяє регулювати точку дроселювання (1). У той же час рідина в порту A1 досягає сторони золотника (6) через отвір (5). тиск, присутній на додаток до сили пружини, утримує золотник дросельної заслінки (3.1) у положенні дроселювання. Потік, що повертається з сервісного порту B2, переміщує золотник дросельної заслінки (3.2) проти пружини (7), змушуючи клапан діяти як зворотний клапан і забезпечення вільного потоку. Залежно від способу встановлення клапана ефект дроселювання може бути організований як контроль на вході або на виході.

Обмеження основного потоку рідини

Щоб змінити швидкість приводу (основний потік рідини), подвійний дросель/зворотний клапан встановлюється між напрямним клапаном і підкладкою.

Обмеження потоку пілотної рідини

У направляючих клапанах із пілотним керуванням подвійний/дросельний зворотний клапан встановлюється як керуюча заслінка (потік пілотної рідини). Він встановлений між основним клапаном і пілотним клапаном.

Конструкція подвійного дросельного/зворотного клапана, тип Z 2 FS 10-5-30B

Умовне позначення Z 2 FS 10 - 30B
