Якщо ви працюєте з гідравлічними системами, ви, напевно, чули про регулювальний клапан Rexroth 4WE 6 J. Цей клапан є одним із найнадійніших компонентів промислової гідравліки, і розуміння того, як він працює, може допомогти вам прийняти кращі рішення щодо вашого обладнання.
4WE 6 J виготовлено компанією Bosch Rexroth, відомою якістю гідравлічних деталей. Саме цей клапан контролює напрямок потоку рідини в гідравлічних системах. Думайте про це як про контролер руху гідравлічного масла, який спрямовує його туди, куди потрібно, щоб машини працювали належним чином.
Що робить 4WE 6 J особливим
Розподільник 4WE 6 J для Rexroth виділяється своєю конструкцією. Це електромагнітний клапан, що означає, що він використовує електромагніти для перемикання положень. Коли ви надсилаєте електричний сигнал на клапан, він переміщує внутрішні частини, які змінюють напрямок течії масла.
Цей клапан має конфігурацію 4/3. «4» означає, що він має чотири порти, до яких підключаються гідравлічні лінії. «3» означає, що він має три позиції, в які він може рухатися. У центральному положенні всі порти закриті. Це важливо для безпеки, оскільки, коли клапану не вказують, що робити, він блокує весь потік і тримає все на місці.
Клапан використовує пружини для автоматичного повернення в це центральне положення. Коли ви вимикаєте електричний сигнал, пружини штовхають внутрішню котушку назад до середини. Ця конструкція з пружинним центром є надійною та перевірена на тисячах машин протягом багатьох років.
Як працює котушка "J".
Буква «J» в назві говорить про тип золотника всередині клапана. Різні літери означають різні схеми потоку, а котушка J має певне призначення. У центральному положенні всі чотири порти заблоковані. Нічого не втікає і не витікає. Це називається закритою центральною конфігурацією.
Коли ви подаєте живлення на один соленоїд, клапан зміщується, щоб підключити тиск до одного робочого порту, блокуючи інші. Переключіться на інший соленоїд і поміняйте з’єднання. Це дає вам точний контроль над тим, у якому напрямку рухається ваш гідравлічний циліндр або двигун.
Закрита центральна конструкція напрямного регулюючого клапана 4WE 6 J для Rexroth робить його ідеальним для машин, яким необхідно утримувати положення під час зупинки. Верстати, машини для лиття під тиском і преси – всі вони виграють від цієї функції. Коли клапан знаходиться в нейтральному положенні, ваш привод залишається точно там, де він є, без дрейфу.
Технічні характеристики, які ви повинні знати
У 4WE 6 J використовується стандартна схема кріплення NG6, яка також називається CETOP 03. Ця стандартизація означає, що ви можете замінити його іншими клапанами NG6, якщо це необхідно. Отвори для кріплення розташовані точно, з чотирма різьбами M5 за певним малюнком, який відповідає галузевим стандартам.
Цей клапан витримує тиск до 350 бар на головних портах. Максимальна швидкість потоку становить 80 літрів на хвилину при використанні соленоїдів постійного струму. Клапан працює з гідравлічною оливою, яка має в’язкість від 10 до 500 мм²/с і може працювати при температурах від -20°C до +80°C.
Час відгуку має значення в гідравлічних системах. 4WE 6 J перемикає положення приблизно за 20–70 мілісекунд, коли ви його вмикаєте, і за 10–60 мілісекунд, коли ви його вимикаєте. Така швидка реакція допомагає машинам працювати плавно без затримок.
Соленоїди бувають різних варіантів напруги. Загальний вибір включає 24 В постійного струму, який є найпопулярнішим у промислових умовах. Ви також можете придбати версії на 12 В постійного струму, 110 В змінного струму або 230 В змінного струму. Версії постійного струму споживають близько 30 Вт енергії і можуть працювати безперервно без перегріву.
Де використовуються ці клапани
На виробничих підприємствах у багатьох сферах застосування використовується регулюючий клапан 4WE 6 J від Rexroth. У механічних цехах ці клапани контролюють рух ріжучих інструментів і тримачів деталей. Функція закритого центру запобігає небажаному руху, коли машина не працює, що підвищує безпеку та точність.
Машини для лиття під тиском покладаються на ці клапани для контролю відкриття та закриття форми. Швидка швидкість перемикання допомагає підтримувати продуктивність, а надійне центрування забезпечує постійну якість деталей. Деякі формувальні машини працюють тисячі разів на день, а 4WE 6 J може виконувати до 15 000 циклів на годину.
У пресах ці клапани використовуються для керування рухом штока. Здатність утримувати тиск при центруванні має важливе значення для операцій формування, де заготовку потрібно міцно тримати під час обробки. Високий тиск клапана 350 бар забезпечує велику пропускну здатність для вимогливих застосувань.
На автоматизованих виробничих лініях часто працюють декілька клапанів 4WE 6 J. Кожен клапан керує окремим циліндром або двигуном, і всі вони координують рух продуктів через різні станції. Стандартизоване кріплення спрощує встановлення та обслуговування всієї системи.
Читання номера моделі
Rexroth використовує детальну систему кодування своїх клапанів. Типовий повний номер моделі може бути 4WE 6 J6X/EG24N9K4. Кожна частина цього коду говорить вам щось конкретне про клапан.
«4WE» на початку говорить вам, що це чотириходовий електромагнітний розподільний клапан. «6» означає, що це розмір NG6. Буква "J" - це тип котушки, який ми обговорювали раніше. «6X» відноситься до серії компонентів, що стосується характеристик продуктивності.
Після скісної риски буква «E» вказує на те, що він має соленоїди з мокрим штифтом, які знаходяться в гідравлічній олії. «G24» означає, що він використовує живлення 24 В постійного струму. Буква «N» вказує на матеріали ущільнювачів, де N означає стандартні гумові ущільнювачі з NBR. Розділ «9K4» містить додаткові параметри, такі як функції ручного перевизначення та типи роз’ємів.
Розуміння цього кодування допоможе під час замовлення запасних клапанів або порівняння різних моделей. Напрямний регулюючий клапан 4WE 6 J для Rexroth може мати багато варіантів залежно від ваших конкретних потреб, і номер моделі враховує всі ці деталі.
Поширені проблеми та рішення
Як і будь-який механічний компонент, у цих клапанів з часом можуть виникати проблеми. Найпоширенішою проблемою є залипання, коли золотник не рухається плавно всередині корпусу клапана. Зазвичай це відбувається через забруднення гідравлічного масла.
Внутрішній зазор у 4WE 6 J дуже малий, від 3 до 13 мікрометрів. Це менше людської волосини. Коли частинки бруду потрапляють в масло, вони можуть застрягти в цих тісних місцях і завадити золотнику рухатися. Це називається блокуванням мулу, і воно може пошкодити клапан, якщо його не вжити.
Чистота гідравлічного масла запобігає більшості проблем. Використовуйте фільтри, які відповідають стандартам чистоти ISO 4406 20/18/15 або вище. Регулярно міняйте фільтри та стежте за ознаками забруднення, такими як мутне масло або незвичайні шуми з системи.
Ще одна проблема, яка може виникнути, — перегорання котушки. Якщо котушка застряє і не може рухатися, соленоїд споживає більше струму, намагаючись проштовхнути її. Цей додатковий струм створює тепло, яке може пошкодити обмотки котушки. Версії клапана зі змінним струмом більш чутливі до цієї проблеми, ніж версії з постійним струмом.
Перевірка електричного живлення допомагає запобігти проблемам з котушкою. Переконайтеся, що ваша напруга залишається в межах 10% від номінальної напруги. З'єднання повинні бути чистими і герметичними, з належним ущільненням від вологи. Клапан використовує з’єднувачі з рейтингом IP65 або IP67 залежно від версії, тому слідкуйте за цими ущільненнями належним чином.
Внутрішній витік збільшується в міру старіння клапанів. Це нормальний знос, але надмірний витік впливає на роботу системи. Якщо ви помітили нижчу швидкість приводу або зменшену силу утримання, причиною може бути внутрішній витік. Випробування падіння тиску на клапані може допомогти діагностувати цю проблему.
Поради щодо обслуговування
Регулярне технічне обслуговування забезпечує надійну роботу вашого клапана 4WE 6 J для Rexroth. Сам клапан не потребує особливої уваги, але гідравлічна система навколо нього потребує. Дотримання кількох простих практик значно подовжує термін служби клапана.
Якість олії має найбільше значення. Дотримуйтесь принципу «чисто, прохолодно та сухо». Чисте масло запобігає забрудненню. Охолоджене масло зменшує знос і продовжує термін служби компонентів. Суха олія запобігає корозії та підтримує належну в'язкість. Періодично тестуйте своє масло та змінюйте його відповідно до рекомендацій виробника.
Також допомагає контроль температури. Клапан може працювати при температурі до 80°C, але для довговічності кращий охолоджувач. Якщо ваша система перегрівається, подумайте про додавання теплообмінника. Електромагнітні котушки можуть нагріватися до 150°C на своїй поверхні, але більш холодна робота зменшує електричне навантаження.
Багато клапанів 4WE 6 J мають опції ручного керування. Вони дозволяють пересувати клапан вручну, коли машина вимкнена або під час усунення несправностей. Під час використання ручного керування підтримуйте тиск у системі нижче 50 бар, щоб уникнути надмірного зусилля. Ніколи не натискайте обидва ручні перевизначення одночасно.
Монтажне положення не сильно обмежує клапан. Ви можете встановити його в будь-якій орієнтації, хоча горизонтальне встановлення часто найкраще підходить для розсіювання тепла. Переконайтеся, що навколо соленоїдів достатньо місця для циркуляції охолоджуючого повітря.
Альтернативи та сумісність

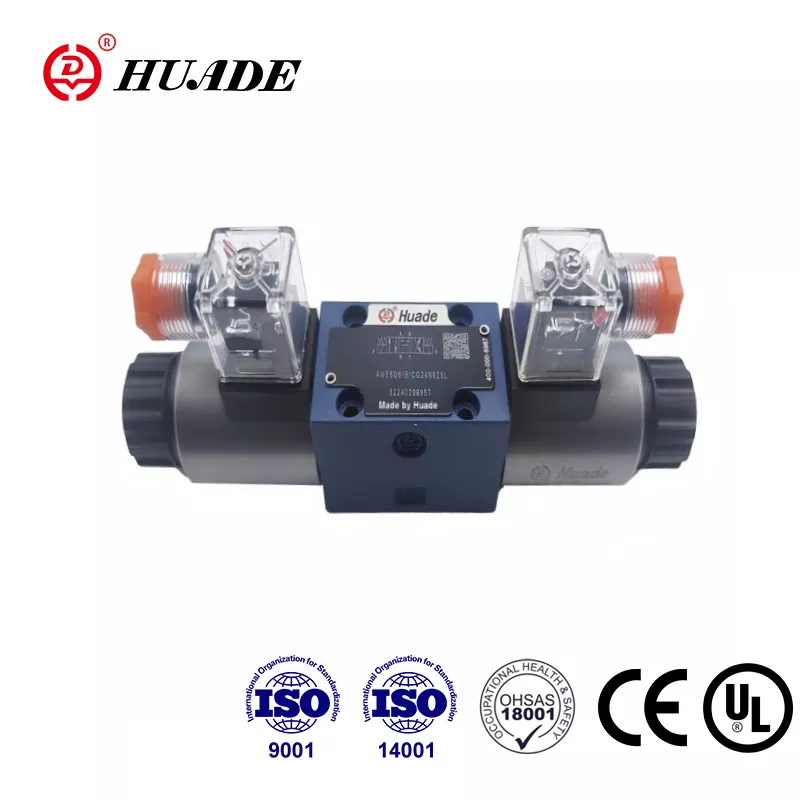

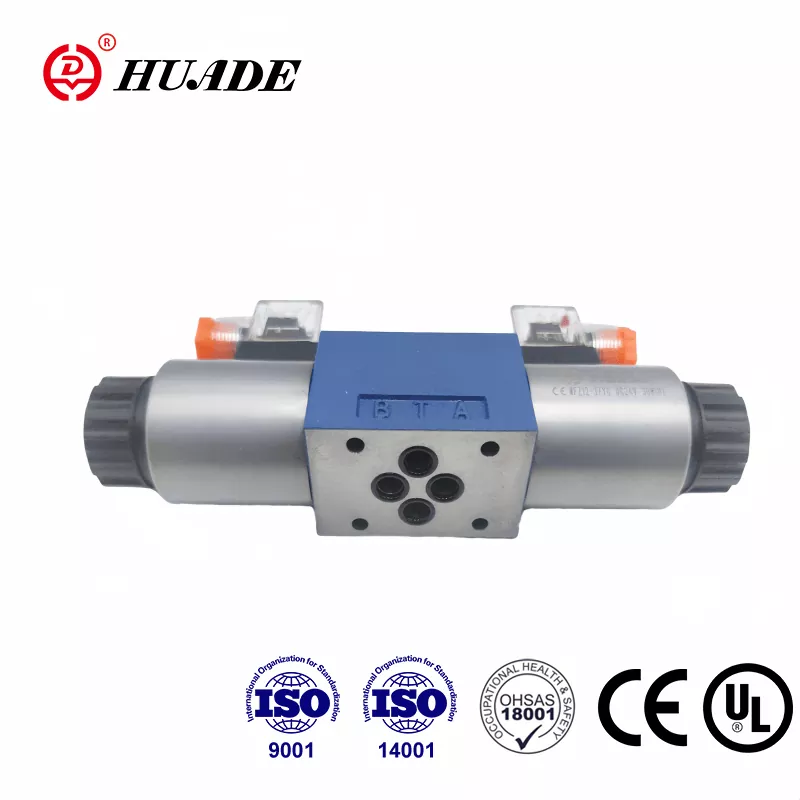

Хоча Rexroth виготовляє якісні клапани, інші виробники пропонують сумісні альтернативи. Розуміння ваших варіантів допомагає підбирати джерела та керувати витратами. Будь-який клапан зі схемою монтажу NG6 може фізично підійти до місця встановлення 4WE 6 J.
Yuken виготовляє DSG-01-3C3, який забезпечує аналогічну функціональність із закритою центральною котушкою. Компанія Parker пропонує серію D1VW з порівнянними витратами. У Eaton Vickers є модель DG4V-3-6C. Ці альтернативи зазвичай коштують на 20-30% дешевше, ніж оригінальні запчастини Rexroth.
Розглядаючи альтернативи, ретельно зіставляйте номінальний тиск, пропускну здатність та електричні характеристики. Не всі клапани NG6 однакові. Деякі можуть мати інший час відгуку або характеристики перемикання, що впливає на вашу програму.
Напрямний регулюючий клапан 4WE 6 J для Rexroth має перевірену історію роботи із середнім часом напрацювання на відмову, виміряним у роках. Деякі альтернативні бренди можуть не відповідати цій надійності. Для критичних застосувань додаткова вартість оригінальних запчастин Rexroth часто має сенс.
Послуги з ремонту пропонують інший варіант. Кілька компаній спеціалізуються на ремонті гідравлічних клапанів. Вони розбирають, очищають, замінюють зношені частини та перевіряють клапан, щоб він був як новий. Відремонтовані клапани коштують дешевше, ніж нові, і можуть добре працювати для менш вимогливих додатків.
Де купити
Знайти постачальника для 4WE 6 J не повинно бути важко. Bosch Rexroth має офіційний онлайн-магазин за адресою [store.boschrexroth.com](http://store.boschrexroth.com/), де ви можете замовити безпосередньо. Це гарантує оригінальні запчастини та належне гарантійне покриття.
Промислові дистриб’ютори мають регіональні запаси цих клапанів. Такі компанії, як Motion Industries, Applied Industrial Technologies та інші спеціалісти з гідравліки, пропонують продукцію Rexroth. Співпраця з місцевим дистриб’ютором дає вам технічну підтримку та швидку доставку для термінових потреб.
На таких онлайн-ринках, як eBay, є як нові, так і вживані клапани. Ціни на нові пристрої зазвичай коливаються від 300 до 500 доларів США залежно від конкретної моделі та опцій. Вживані клапани продаються за ціною від 100 до 250 доларів, хоча ви обмінюєте гарантійне покриття на меншу вартість.
Азійські постачальники на таких платформах, як Shopee або Alibaba, пропонують сумісні версії за нижчими цінами, іноді близько 150 доларів. Якість залежить від цих джерел, тому уважно досліджуйте продавця, якщо ви обираєте цей шлях. Для критичних застосувань дотримуйтесь відомих постачальників.
Під час замовлення підготуйте повний номер моделі. Напрямний регулюючий клапан 4WE 6 J для Rexroth поставляється в багатьох конфігураціях, тому неправильне значення напруги або типу роз’єму створює проблеми. Перед покупкою уважно перевірте електричні характеристики та деталі кріплення.
Рекомендації щодо встановлення
Правильне встановлення 4WE 6 J забезпечує хорошу продуктивність і тривалий термін служби. Почніть з чистої монтажної поверхні. Клапан ущільнює цю поверхню, і будь-які подряпини або бруд можуть спричинити витік. Використовуйте належний момент затягування болтів кріпильних гвинтів, щоб уникнути деформації корпусу клапана.
З’єднання портів мають бути чистими та відповідного розміру. Клапан використовує стандартні розміри портів NG6, і ваші гідравлічні лінії мають відповідати. Використання малорозмірних ліній обмежує потік і збільшує перепад тиску. Великі лінії витрачають простір, але не шкодять продуктивності.
Підключаючи електричне живлення, дотримуйтеся схеми підключення для вашої моделі. Соленоїди зазвичай підключаються до контролера або перемикача, який забезпечує відповідну напругу. Деякі моделі містять світлові індикатори, які показують, який соленоїд увімкнено, що допомагає під час усунення несправностей.
Розгляньте можливість додавання манометрів у ключових точках вашої системи. Моніторинг тиску в портах клапанів допомагає діагностувати проблеми та оптимізувати роботу. Реле тиску можуть забезпечувати захисне блокування для запобігання роботі за межами безпечних параметрів.
Робота з різними рідинами
У більшості гідравлічних систем використовується мінеральне масло, і 4WE 6 J ідеально працює з цими рідинами. Стандартні ущільнення NBR витримують мастила на нафтовій основі в широкому діапазоні температур. Це охоплює більшість промислових застосувань.
Для деяких систем потрібні екологічно чисті рідини, такі як HFC (водний гліколь) або HFD (синтетичний ефір). Напрямний регулюючий клапан 4WE 6 J для Rexroth може працювати з цими рідинами, але вам потрібен правильний матеріал ущільнення. Замовляйте клапан з ущільненнями FKM (Viton), позначеними літерою «V» у коді моделі замість «N».
Рідини на водній основі скорочують термін служби порівняно з мінеральним маслом. Rexroth оцінює приблизно на 30% коротший термін служби при використанні HFC рідин. Підвищений знос відбувається через різні властивості змащення та потенційну кавітацію. Якщо вам необхідно використовувати ці рідини, розгляньте трохи більші компоненти, щоб компенсувати це.
Межі робочої температури також змінюються для різних рідин. ГФУ рідини обмежують максимальну температуру до 50°C замість 80°C для мінерального масла. Плануйте свою систему охолодження відповідним чином, якщо ви використовуєте альтернативні гідравлічні рідини.
Розуміння кривих ефективності
Rexroth надає дані про продуктивність у технічних посібниках, які показують, як поводиться клапан за різних умов. Криві падіння тиску показують, скільки тиску ви втрачаєте, проштовхуючи масло через клапан при різних витратах. Для золотника J очікуйте падіння тиску близько 2 бар при 20 літрах на хвилину.
Це падіння тиску означає марну втрату енергії у вашій системі. Вищі швидкості потоку створюють більше падіння тиску відповідно до кривої залежності. При проектуванні гідравлічного контуру враховуйте ці втрати, щоб гарантувати, що приводи отримують достатній тиск.
Граничне число потужності для напрямного регулюючого клапана 4WE 6 J для Rexroth становить 8. Це специфічна метрика Rexroth, яка пов’язує потік, тиск і в’язкість масла з виділенням тепла. Перебування нижче цієї межі запобігає перегріву під час безперервної роботи.
Частота перемикань впливає на термін служби клапана. Незважаючи на те, що механічний клапан може обертатися до 15 000 разів на годину, типові програми працюють набагато повільніше. Вищі швидкості обертання прискорюють знос ущільнень і компонентів соленоїда. Установіть робочу частоту у відповідність із реальними потребами, а не збільшуйте її.
Документація та підтримка
Bosch Rexroth надає детальну технічну документацію для своїх клапанів. Основний аркуш каталогу показує розміри, деталі кріплення та основні характеристики. Більш детальні посібники пояснюють процедури встановлення, вимоги до обслуговування та кроки з усунення несправностей.
Ви можете завантажити ці документи з веб-сайту Rexroth або запросити їх у дистриб’юторів. Наявність технічного посібника для конкретної моделі допоможе під час встановлення та обслуговування. Документи містять гідравлічні символи, які показують, як зображувати клапан на схемах.
Команда технічної підтримки Rexroth може допомогти із запитаннями щодо заявки. Якщо ви не впевнені, чи 4WE 6 J відповідає вашим потребам, вони можуть порекомендувати альтернативи або запропонувати модифікації. Ця підтримка є цінною при проектуванні нових систем або модернізації існуючого обладнання.
Онлайн-інструменти вибору дозволяють конфігурувати клапани відповідно до ваших вимог. Введіть швидкість потоку, тиск, напругу та інші параметри, і інструмент запропонує відповідні моделі. Це гарантує, що ви отримаєте саме те, що вам потрібно, без розшифровки номерів моделей вручну.
Заключні думки
Напрямний регулюючий клапан 4WE 6 J для Rexroth представляє перевірену технологію гідравлічного керування. Його конструкція з електромагнітним приводом, пружинним центром і замкнутим центральним розташуванням забезпечує незліченну кількість застосувань по всьому світу. Розуміння того, як це працює, допоможе вам ефективно використовувати його та правильно підтримувати.
Основні переваги включають стандартизоване кріплення NG6, надійну закриту центральну функцію та широку доступність деталей і опор. Клапан витримує високий тиск і забезпечує швидке перемикання для точного керування. Кілька варіантів напруги та конфігурацій адаптуються до різних вимог машини.
Правильне встановлення та технічне обслуговування забезпечують роботу цих клапанів роками. Чисте гідравлічне масло є найважливішим фактором довговічності клапана. Регулярна заміна фільтрів і увага до робочої температури запобігають більшості проблем ще до їх виникнення.
Незалежно від того, замінюєте ви несправний клапан, проектуєте нову машину чи просто намагаєтеся зрозуміти існуюче обладнання, 4WE 6 J заслуговує на увагу. Десятиліття перевіреної продуктивності у складних промислових застосуваннях говорять про його якість і надійність. При належному догляді цей клапан прослужить вашій гідравлічній системі протягом багатьох років.
