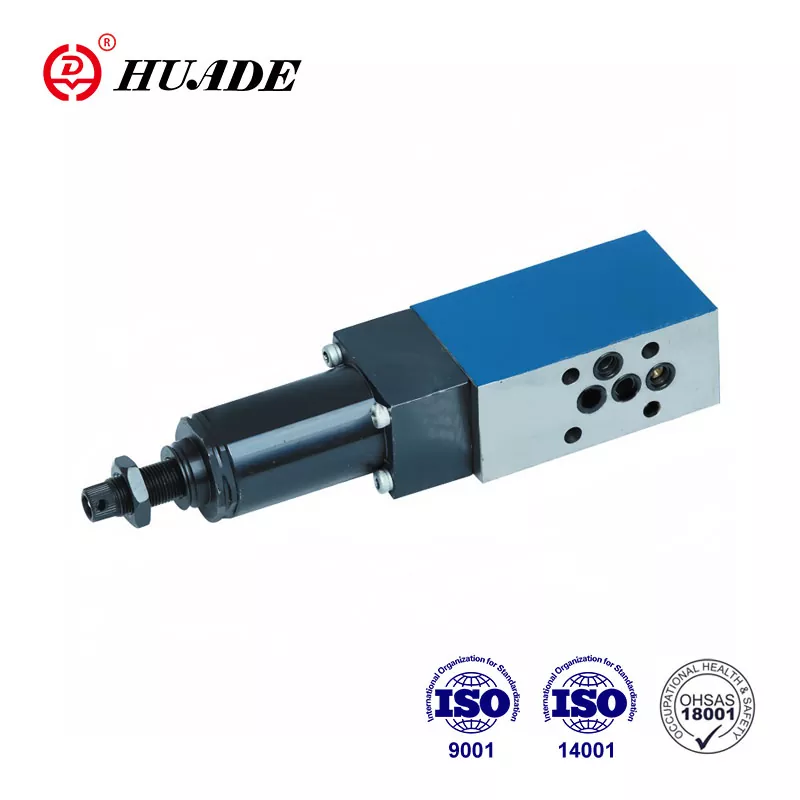

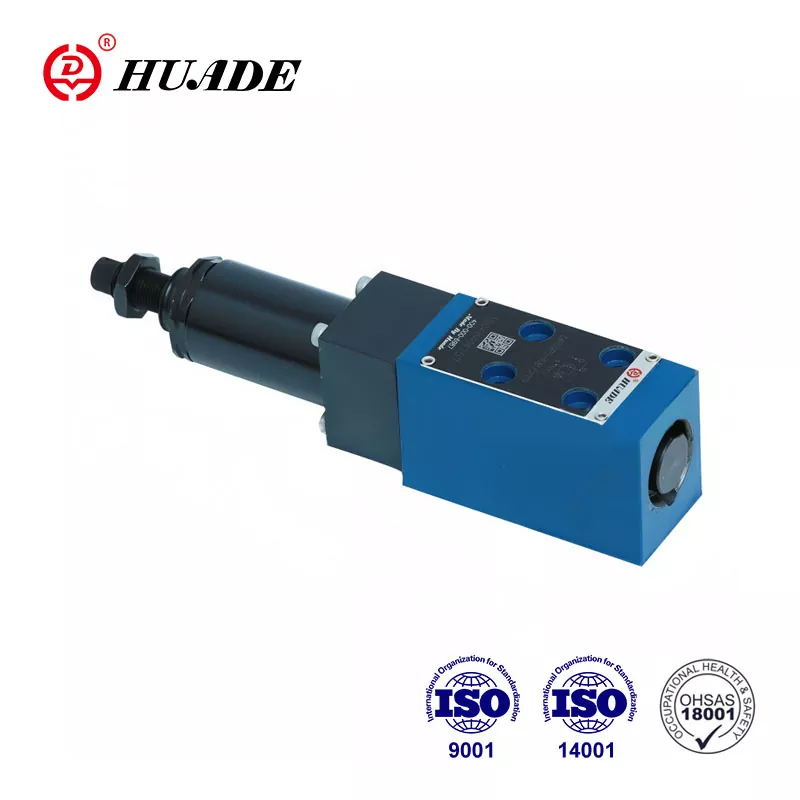

Редукційний клапан DR 5 DP призначений для регулювання тиску в гідросистемі. Завдяки впровадженню технології Rexroth, редукційні клапани серії Huade® DR 5 DP можуть замінити аналогічний тип Rexroth. Huade Hydraulic має сувору систему тестування для забезпечення високої якості своєї продукції. Серія клапанів регулювання тиску широко використовується в морській гідравлічній системі.
|
Макс. робочий тиск (порт P) (МПа) |
до 31,5 |
|
Макс. вторинний тиск (порт А) (МПа) |
до 21,0;без зворотного клапана до 31,5 |
|
Макс. зворотний тиск (порти T(Y)) (МПа) |
до 6,0 |
|
Максимальний потік (л/хв) |
до 15 |
|
Напірна рідина Мінеральне масло |
Мінеральне масло (для ущільнення NBR) або фосфатний ефір (для ущільнення FPM) |
|
Діапазон в'язкості (мм²/с) |
10~800 |
|
Діапазон температури рідини під тиском (℃) |
-30 до +80 |
|
Ступінь забруднення (um) |
Гранично допустимий ступінь забруднення рідини за NAS 1638 клас 9. |
|
Вага (кг) |
прибл.1,0 |
особливості:
▶ Монтаж підкладки
▶ 5 класів тиску
▶ 4 елементи регулювання
. Поворотна ручка
. Установчий гвинт з шестигранником і захисним ковпачком,
. Поворотна ручка зі шкалою, що замикається
. Поворотна ручка зі шкалою
▶ Зворотний клапан, опція
▶ Схема портів відповідно до DIN 24 340, форма D, ISO 5781 і CETOP - RP 121H
застосування:
Редукційний клапан DR 5 DP використовується для зниження тиску в системі.
Клапан типу DR5 DP є 3-ходовим редукційним клапаном прямого керування з функцією скидання тиску на вторинній стороні.
Вторинний тиск встановлюється елементом регулювання тиску (4). У стані спокою клапан зазвичай відкритий, і рідина під тиском може безперешкодно протікати з порту P до порту A. Тиск у порту A в той же час, через лінію керування (6), присутній у зоні золотника, протилежній до стиснення. пружина(3). Коли тиск у порту A перевищує рівень тиску, встановлений на натискній пружині (3), золотник керування (2) переміщується в положення керування та підтримує заданий тиск у порту A постійним.
Контрольна та пілотна олива забираються з порту А через лінію керування (6).
Якщо тиск у порту A продовжує зростати через зовнішні сили на приводі, керуючий золотник (2) переміщується ще далі до натискної пружини (3).
Це призводить до відкриття шляху потоку в порту A через контрольну площадку (8) на керуючому золотнику (2) до бака. Достатня кількість рідини надходить до резервуара, щоб запобігти подальшому зростанню тиску.
Пружинна камера завжди зливається в резервуар назовні через порт T(Y).
Для вільного зворотного потоку від порту A до порту P можна встановити додатковий зворотний клапан (5).
структура DR 5 DP 3 10B
Умовні позначення ДР 5 ДП
