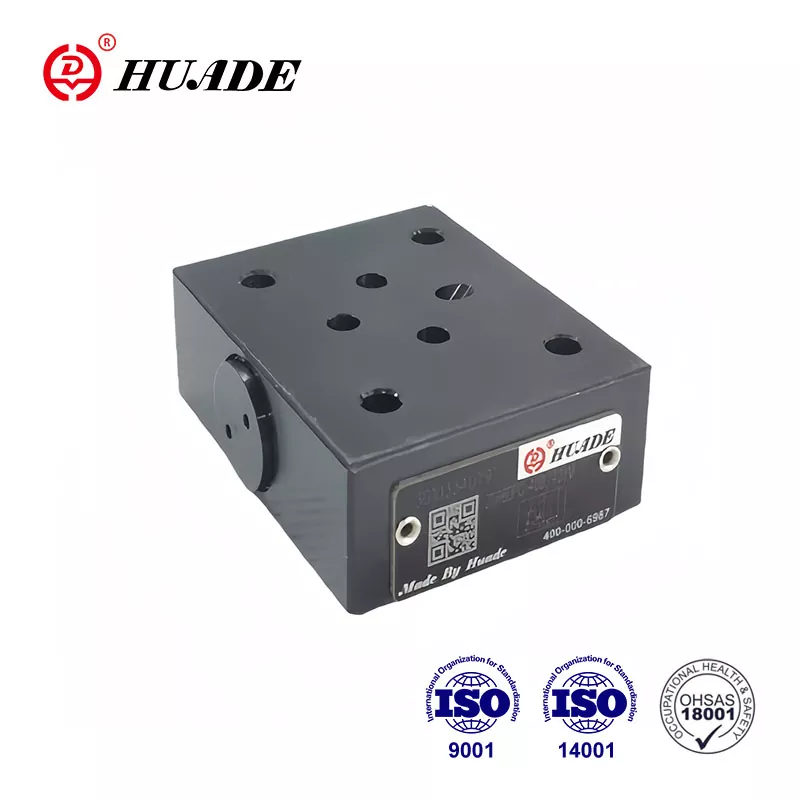

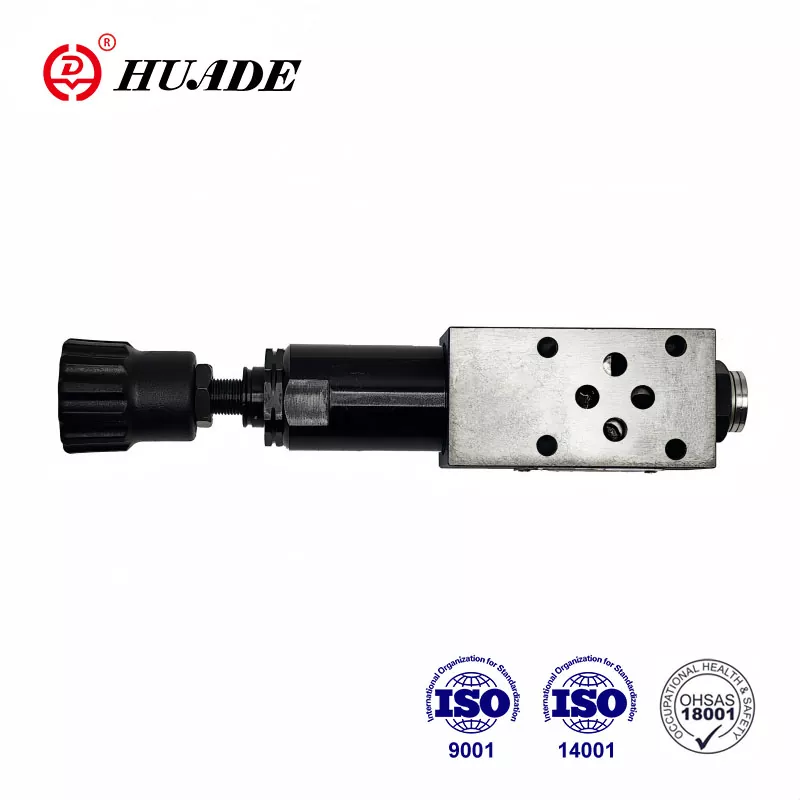

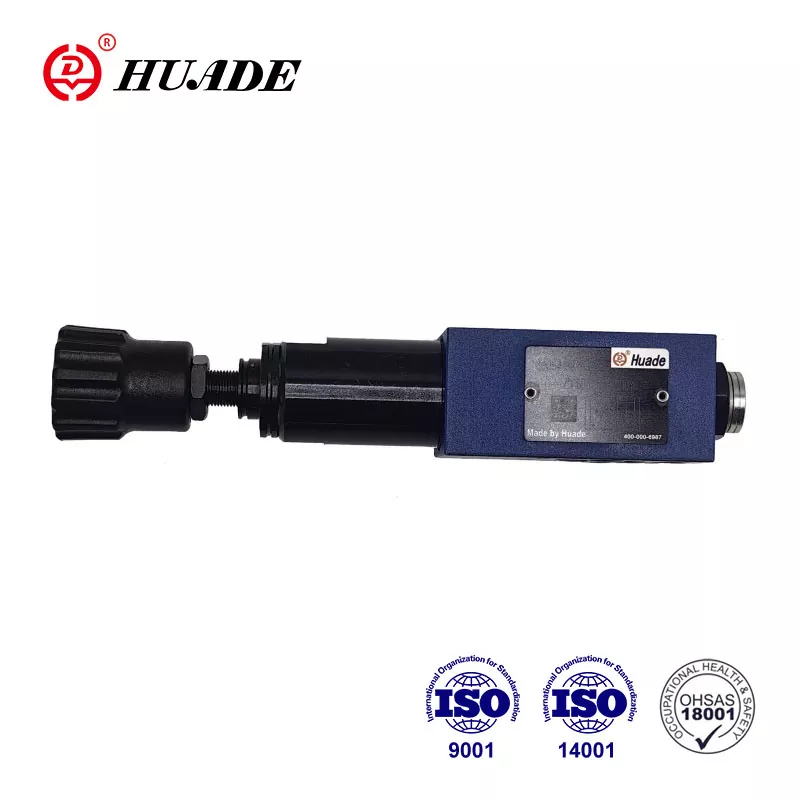

Редукційні клапани Huade® завжди відповідали міжнародним стандартам. Huade Hydraulic повністю використовує численні внутрішні ресурси для контролю витрат, щоб забезпечити гідравлічні продукти за розумною ціною. Редукційний клапан ZDR 6 DP0 можна використовувати для зниження тиску в гідравлічних системах.
|
Рідина під тиском |
Мінеральне масло (для ущільнення NBR) або фосфатний ефір (для ущільнення FPM) |
|
Діапазон температури рідини під тиском (℃) |
-30 до +80 |
|
Діапазон в'язкості (мм²/с) |
10~800 |
|
Ступінь забруднення рідини |
рекомендувати фільтр із мінімальним коефіцієнтом утримання β10 > 75 |
|
Макс. порт робочого тиску P (МПа) |
до 30 |
|
Вторинний тиск (вихід) (МПа) |
до 4 |
|
Порти протитиску T(Y) (МПа) |
до 16 |
|
Максимальний потік (л/хв) |
до 7 |
особливості:
▶ Дизайн сендвічної тарілки
застосування:
Клапан типу ZDR 6 DPO використовується для зниження тиску в системі.
Редукційні клапани типу ZDR 6 DPO...40B/40YM є редукційними клапанами багатошарової конструкції. В основному клапан складається з корпусу (1), золотника керування (2), посадкового місця пружини стиснення (3) і пружини стиснення (4).
У стані спокою клапан зазвичай відкритий, і рідина може безперешкодно протікати з порту P в порт P1. Тиск у порту P1 одночасно присутній у зоні золотника, протилежній натискній пружині (4). Коли тиск у порту P1 перевищує рівень тиску, встановлений на
натискна пружина (4) керуючий золотник (2) переміщується в контрольне положення проти натискної пружини (4) і підтримує встановлений тиск у порту P1 постійним.
Якщо тиск у порту P1 зростає ще більше через зовнішні сили, керуючий золотник (2) переміщується ще далі до натискної пружини (4).
Після цього в резервуар надходить достатня кількість рідини, щоб запобігти подальшому зростанню тиску. Пружинна камера завжди зливається в резервуар зовні через свердління до порту T (Y).
склад ЗДР 6 ДПО...-40Б
Умовні позначення ЗДР 6 ДПО...-40Б
