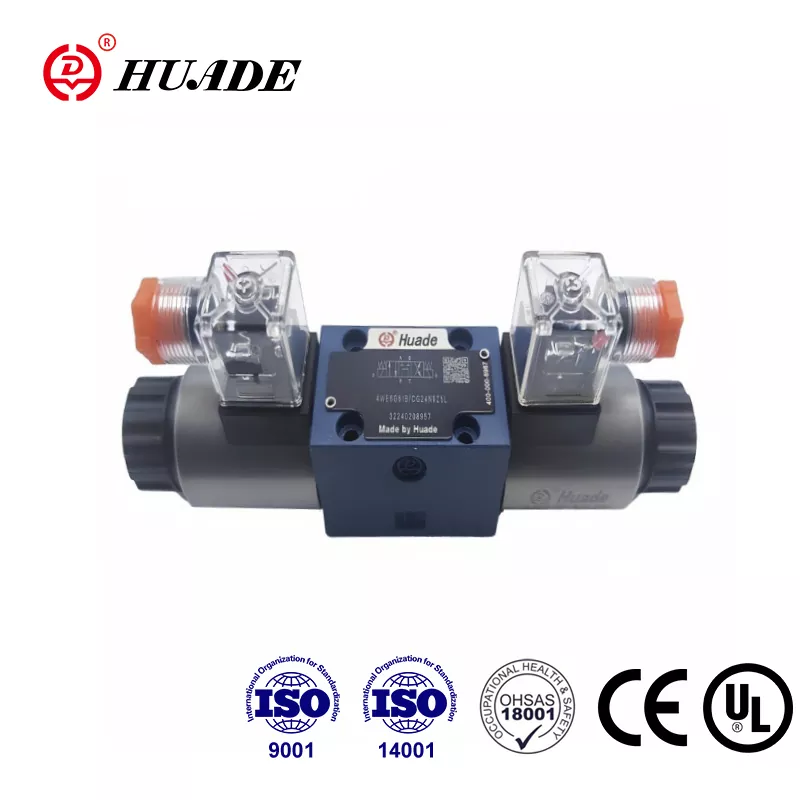

Розподільний клапан Bosch Rexroth 4WE 6 D є основним компонентом сучасних гідравлічних систем. Цей клапан працює як електрично керований перемикач напрямків, який повідомляє гідравлічній рідині, куди рухатися та коли рухатися. Як стандартний клапан розміру NG6, він підходить для систем по всьому світу завдяки міжнародним стандартам, які дозволяють різним брендам працювати разом. Інженери, яким потрібно порівняти постачальників, перевірити ціни або зрозуміти технічні деталі, побачать, що цей клапан забезпечує як надійність, так і гнучкість для застосувань із середнім і високим тиском.
Розуміння основної функції та конструкції

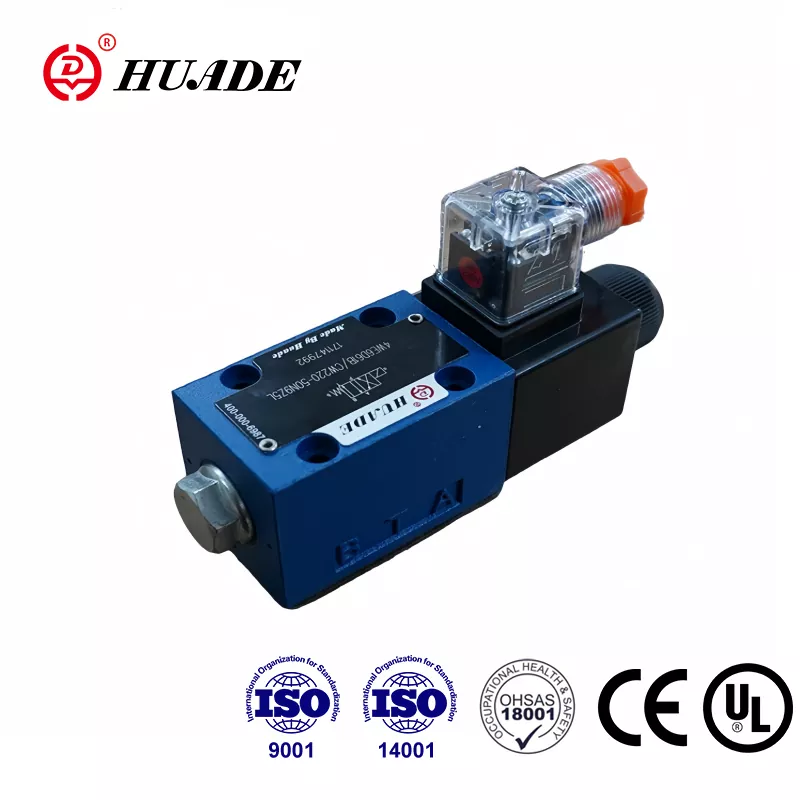

Клапан 4WE 6 D контролює гідравлічну рідину, перемикаючи її між чотирма основними портами, позначеними як P, A, B і T. Порт P підключається до насоса, порти A і B підключаються до приводів, таких як циліндри, а порт T повертає рідину в бак. Клапан працює як електричний перемикач, але для гідравлічного масла замість електрики. Коли ви вмикаєте його, рідина тече в одному напрямку. Коли ви вимикаєте його, потік або зупиняється, або змінюється, залежно від конструкції клапана.
Усередині клапана знаходиться металева котушка, яка ковзає туди-сюди всередині точно обробленого отвору. Електромагніт, званий соленоїдом, штовхає цю котушку, коли електрика протікає через її котушку. У 4WE 6 D використовується те, що інженери називають конструкцією «мокрого якоря», що означає, що плунжер соленоїда знаходиться безпосередньо в гідравлічній олії. Це може здатися дивним, але насправді завдяки цьому клапан служить довше, оскільки немає гумових ущільнень, які зношуються навколо рухомих частин. Масло також допомагає охолодити соленоїд і зменшує шум під час роботи.
Коли соленоїд вимикається, поворотна пружина штовхає котушку назад у вихідне положення. Ця конструкція з пружинним поверненням забезпечує функцію безпеки, оскільки клапан автоматично повертається у відоме положення у разі збою електроживлення. Сила від пружини повинна долати як тертя рухомих частин, так і будь-який тиск у зворотній лінії, що стає важливим пізніше, коли ми обговорюємо обмеження конструкції системи.
Корпус клапана відповідає міжнародним стандартам монтажу, зокрема ISO 4401-03, CETOP 3 і DIN 24340, форма A. Ці стандарти визначають точне розташування монтажних отворів і портів. Ця стандартизація означає, що Rexroth 4WE 6 D може фізично замінити аналогічні клапани від Parker, Eaton або інших виробників без зміни конструкції монтажної пластини. Для менеджерів із закупівель ця взаємозамінність створює гнучкість ланцюга постачання, оскільки кілька постачальників можуть надавати сумісні запчастини під час дефіциту або переговорів про ціну.
Номінальний тиск і пропускна здатність
Напрямний регулюючий клапан Rexroth 4WE 6 D витримує серйозні робочі тиски. Основні порти P, A і B можуть працювати під тиском до 350 бар, хоча в більшості технічних документів зазначено стандартний максимум у 315 бар. Щоб пояснити це в перспективі, 315 бар дорівнює приблизно 4570 фунтам на квадратний дюйм, що приблизно еквівалентно вазі маленького автомобіля, який тисне на площу розміром з поштову марку.
Потужність потоку залежить від того, який соленоїд ви обираєте: DC або AC. Версії постійного струму можуть обробляти до 80 літрів на хвилину, тоді як версії змінного струму зазвичай досягають максимуму 60 літрів на хвилину. Різниця полягає в конструкції електромагніту та тому, наскільки швидко він може рухати котушку. Для довідки, 80 літрів на хвилину можуть наповнити ванну приблизно за дві хвилини.
Однак є одна критична межа тиску, яка застає багатьох дизайнерів зненацька. Тиск Т-порту, який повертає масло в бак, не може перевищувати 160 бар. Це обмеження існує, оскільки сила зворотної пружини та соленоїда повинна надійно долати тиск, що виштовхується назад із зворотної лінії. Якщо тиск у зворотній лінії стає занадто високим, золотник може вібрувати, не зміщуватися належним чином або навіть рухатися, коли він повинен залишатися нерухомим. Системи, які використовують зворотні колектори між декількома клапанами або використовують довгі зворотні лінії з обмеженнями, потребують ретельного розрахунку, щоб гарантувати, що тиск Т-порту залишається в межах.
Взаємозв’язок між падінням тиску та потоком має передбачувану схему. При максимальній подачі 80 літрів на хвилину клапан зазвичай створює близько 2,5 бар втрати тиску. Ця енергія перетворюється на тепло, яке гідравлічне масло має віднести. Постійна робота при потоці або тиску вище номінального потребує додаткової потужності охолодження та може знадобитися спеціальні компоненти дросельної заслінки для підтримки прийнятної реакції клапана.
Інженери, які обирають 4WE 6 D для нових конструкцій, повинні переконатися, що тиск у зворотній лінії системи залишається значно нижчим межі 160 бар із достатнім запасом надійності. Гарне емпіричне правило залишає щонайменше 20-30 бар подушки для боротьби зі стрибками тиску під час швидкого перемикання клапанів або коли кілька клапанів перемикаються одночасно.
Конфігурації золотника та робочі варіанти
Літерні та цифрові символи, вибиті на шильдиках клапана, точно описують, як рідина протікає через різні позиції. Буква «D» у 4WE 6 D вказує на особливу конструкцію котушки, як правило, чотиристоронню конфігурацію з пружинним центром. У центральному положенні ця котушка блокує P до T і A до B. Коли подається напруга, вона з’єднує P з A і B з T, що подовжує циліндр. При знеструмленні пружина повертає золотник в центр, і циліндр зупиняється.
Rexroth пропонує багато різних символів котушки, крім типу D. Деякі підключають усі порти до бака в центральному положенні для вільно плаваючих приводів. Інші блокують усі порти для утримання навантаження. Вибір залежить від того, що вам потрібно робити, коли клапан знаходиться в нейтральному положенні. Пресу може знадобитися центр утримання вантажу, тоді як системі транспортування матеріалів може бути корисним плаваючий центр, який дозволяє приводам вільно рухатися під час налаштування.
Корпус клапана містить механізм ручного керування, зазвичай позначений маленькою кнопкою або ручкою. Під час запуску або в надзвичайних ситуаціях технічні працівники можуть натиснути це перевизначення, щоб механічно зрушити котушку без електрики. Ця функція є важливою під час введення в експлуатацію нових систем або усунення несправностей, оскільки ви можете перевірити механічну роботу незалежно від електричного керування.
Деякі моделі 4WE 6 D містять суфікс «OF», що вказує на конструкцію фіксатора. Ці версії не мають поворотної пружини, але замість цього використовують механічні кульки або штифти, які фіксують котушку в тому положенні, яке було надано востаннє. Короткий електричний імпульс зсуває котушку, а потім фіксатор утримує її там без постійного живлення. Ця конструкція економить енергію та зменшує тепло, але вимагає додаткової уваги до стабільності тиску в зворотній лінії, оскільки немає сили пружини, яка допомагає утримувати котушку в потрібному положенні.
Для застосувань, де швидке перемикання клапанів створює удари тиску, у варіантах з плавним перемиканням використовуються канавки та отвори точної форми, оброблені на золотнику. Ці функції поступово відкривають і закривають шляхи потоку, а не миттєво перемикаються між позиціями. Результат зменшує ефект гідроудару, який з часом може пошкодити труби та фітинги. Стандартний час відгуку становить від 10 до 20 мілісекунд залежно від типу соленоїда та тиску в системі.
Електричні характеристики та екологічні обмеження
Електромагнітні котушки на розподільному клапані 4WE 6 D створені для безперервної роботи, тобто вони можуть залишатися під напругою необмежений час без перегріву. При номінальній напрузі підвищення температури котушки залишається нижче 30 градусів Кельвіна, а очікуваний термін служби перевищує 10 мільйонів циклів перемикання. Ця довговічність робить клапан придатним для автоматизації з високим циклом, коли клапани можуть перемикатися кілька разів на секунду протягом тривалих періодів.
Доступні варіанти напруги постійного струму на 12, 24, 96 і 205 вольт, а також варіанти змінного струму на 110 і 230 вольт. Котушки витримують коливання напруги на плюс-мінус 10 відсотків від номінального, що допомагає клапану надійно працювати навіть за коливань джерела живлення. Електричне підключення відповідає стандарту EN 175301-803 для триполюсних роз’ємів. При правильному підключенні роз’єми досягають класу захисту IP65, що означає, що вони стійкі до пилу та струменів води з будь-якого напрямку.
Однією з практичних особливостей, яку високо оцінюють спеціалісти з технічного обслуговування, є знімна котушка, що обертається. Ви можете від'єднати електричний роз'єм, зняти котушку соленоїда, повернути її на 360 градусів у будь-яке положення, яке полегшує підключення проводів, і встановити її знову, не вриваючись у гідравлічний контур. Ця гнучкість спрощує монтаж у вузьких місцях і дозволяє оптимізувати прокладання проводів після монтажу клапана в системі.
Діапазон робочих температур для стандартних ущільнень становить від мінус 30 до плюс 80 градусів Цельсія. Сама гідравлічна рідина повинна підтримувати в’язкість від 10 до 500 квадратних міліметрів на секунду, хоча оптимальна продуктивність досягається при 25. Клапан важить приблизно 1,46 кілограма, досить легкий, щоб його було легко використовувати під час встановлення, але досить важкий, щоб відчувати себе значним і добре зробленим.
Важливим фактором безпеки є температура займання рідини. Найгарячіша поверхня соленоїда може досягати 150 градусів Цельсія під час безперервної роботи. Гідравлічна олива повинна мати температуру займання принаймні на 50 градусів вище цієї, що означає мінімум 200 градусів Цельсія. Більшість мінеральних гідравлічних олив легко відповідають цій вимозі, але синтетичні рідини або незвичайні склади потребують перевірки перед використанням.
Вимоги до гідравлічної рідини та захисту системи
Довгострокова надійність регулювального клапана Rexroth 4WE 6 D значною мірою залежить від якості гідравлічної рідини. Точні зазори між золотником і отвором корпусу клапана становлять лише кілька мікрометрів. Частинки забруднення, розмір яких перевищує ці зазори, спричиняють швидкий знос і можливу поломку за допомогою двох різних механізмів.
По-перше, частинки потрапляють між котушкою та отвором, викликаючи те, що техніки називають «зчепленням». Котушка застряє на місці та відмовляється перемикатися за командою. Спочатку це може виглядати періодично, оскільки частинки тимчасово заклинюються, а потім звільняються, але проблема неминуче погіршується, коли накопичується більше частинок. По-друге, частинки діють як шліфувальна паста, яка поступово стирає точні поверхні. Коли зазори відкриваються, внутрішній витік збільшується. Цей витік не тільки витрачає потужність насоса, але й утворює тепло, яке погіршує якість масла та прискорює знос ущільнень у всій системі.
Rexroth визначає максимальний рівень забруднення як ISO 4406 клас 20/18/15. Ця класифікація означає не більше 5000 частинок розміром більше 4 мікрон на мілілітр олії, не більше 1300 частинок розміром більше 6 мікрон і не більше 320 частинок розміром більше 14 мікрон. Для досягнення такої чистоти потрібна ефективна фільтрація з бета-коефіцієнтом щонайменше 75 на 25 мікрон.
На практиці система фільтрації часто коштує дорожче за весь термін служби клапана, ніж сам клапан. Фільтруючі елементи потребують регулярної заміни, а аналіз масла підтверджує, що забруднення залишається в межах. Гроші на фільтрацію призводять до дорогої заміни клапанів і несподіваних простоїв. Інженери, які розробляють нові системи, повинні скласти кошти на високоякісні фільтри та планувати обслуговування фільтрів як критичне, а не додаткове завдання.
Стандартною рідиною є мінеральне гідравлічне масло, що відповідає DIN 51524, частини 1, 2 і 3. Клапан також працює з певними синтетичними рідинами та водно-гліколевими сумішами, якщо ви вкажете відповідні матеріали ущільнень. Стандартні нітрилові гумові ущільнювачі добре працюють з нафтовими маслами, але для високотемпературних застосувань потрібні фторэластомерні ущільнення, а для рідин на водній основі потрібні спеціальні склади з позначкою MH або MT.
Роль пілотного клапана та характеристики витоку
Клапан 4WE 6 D часто служить пілотним ступенем для управління більшими напрямними клапанами. У цьому застосуванні невеликий 4WE 6 D перемикає тиск пілотного клапана, який переміщує набагато більший золотник у клапані основного ступеня. Головний клапан може обробляти 600 літрів на хвилину або більше, що значно перевищує пряму пропускну здатність 4WE 6 D, але використовує надійне перемикання 4WE 6 D для прийняття керуючих рішень.
При використанні в якості пілотного клапана продуктивність 4WE 6 D безпосередньо впливає на безпеку та реакцію всієї системи високого потоку. Будь-яка нестабільність у Т-порту керуючого клапана або надмірний внутрішній витік у керуючому клапані створює помилки в позиціонуванні основного ступеня. Це робить чистоту рідини та стабільність тиску в Т-порту ще більш критичними у застосуваннях пілотних клапанів. Маленький пілотний клапан, по суті, стає мозком, який контролює набагато потужніший організм, тому підтримання здоров’я цього мозку вимагає додаткової уваги.
Усі золотникові клапани за своєю конструкцією мають певний внутрішній витік. Зазор між золотником і отвором має забезпечувати плавний рух, що означає, що він не може повністю ущільнюватися, як тарілковий клапан. Нові клапани витікають дуже мало, зазвичай менше 0,5 літра на хвилину при повному тиску. У міру того, як клапан накопичує години роботи та знос збільшує зазори, витік поступово збільшується. Це нормально і очікувано.
Розробники систем повинні враховувати цей внутрішній витік, особливо в додатках, що підтримують навантаження. Циліндр, який використовує 4WE 6 D для підтримки положення, буде повільно дрейфувати, оскільки масло витікає всередину через клапан. Для статичного утримання необхідним є додавання зворотного клапана з пілотним керуванням або використання конструкції золотника, що утримує навантаження. Моніторинг швидкості витоку з часом також забезпечує раннє попередження про знос. Якщо витік перевищує обмеження виробника, заміна клапана до повного виходу з ладу запобігає несподіваним поломкам.
Порівняння конкурентних варіантів і стратегія перехресних посилань
Стандартизація NG6 означає, що кілька великих виробників пропонують взаємозамінні альтернативи напрямному регулювальному клапану Rexroth 4WE 6 D. Розуміння конкурентоспроможних варіантів допомагає покупцям домовлятися про кращі ціни та підтримувати гнучкість ланцюжка поставок.
Parker Hannifin виробляє серію D1VW, яка безпосередньо конкурує з 4WE 6 D. Ці клапани відповідають тим самим стандартам кріплення NFPA D03 і CETOP 3 із подібним номінальним тиском близько 345 бар і пропускною здатністю до 80 літрів на хвилину. Компанія Parker наголошує на точності виробництва та енергоефективності, пропонуючи численні електричні варіанти, включаючи котушки з випрямленим змінним струмом і котушки з плавним перемиканням.
Eaton Vickers виробляє серію DG4V-3, яка відома своєю міцною конструкцією, придатною для застосування у важких умовах. Таблиці перехресних посилань підтверджують, що конкретні моделі Rexroth, такі як 4WE 6 D з фіксатором OF, мають прямі еквіваленти Vickers, такі як DG4V-3-2N. Бренд Vickers має міцну репутацію в системах високого тиску, хоча ціни часто дещо вищі, ніж інші варіанти.
Критична деталь під час перехресних посилань включає номінальний тиск T порту. У той час як основні можливості робочого тиску залишаються однаковими для різних брендів, обмеження зворотного порту значно відрізняються. Стандартний Rexroth 4WE 6 D допускає тиск 160 бар у Т-порту. Parker D1VW із електромагнітами змінного струму допускає лише зворотний тиск 103 бар, але випрямлені версії постійного або змінного струму збільшують його до 207 бар. Якщо конструкція вашої системи наближається до 160 бар зворотного тиску, заміна стандартного клапана змінного струму Parker призведе до збоїв через недостатню здатність зворотного тиску.
Цей варіант підкреслює, чому покупці не можуть просто вважати, що механічна взаємозамінність дорівнює функціональній еквівалентності. Повні специфікації, включаючи тип електрики та всі показники тиску, повинні збігатися перед тим, як затвердити заміну. Відділи закупівель повинні підтримувати перевірений список перехресних посилань, у якому відображаються не лише номери деталей, але й підтверджується відповідність критичних параметрів вимогам застосування.
Перевага стандартизації виходить за рамки просто екстрених замін. На етапі проектування інженери можуть вказати «Rexroth 4WE 6 D або затверджений еквівалент», а потім підтримувати відносини з кількома постачальниками. Ця конкуренція підтримує розумні ціни та забезпечує доступність запчастин, навіть якщо один виробник стикається із затримками в ланцюжку поставок. Головне — заздалегідь виконати домашнє завдання, щоб перевірити, що справді кваліфікується як еквівалент, а не виявляти несумісність після встановлення.
Рухаючись за межі увімкнення-вимкнення: коли розглядати пропорційне керування
Напрямний регулюючий клапан Rexroth 4WE 6 D пропонує лише бінарну роботу. Він повністю вмикається або повністю вимикається без нічого між ними. Це ідеально підходить для багатьох застосувань, таких як затискання, виштовхування деталей або прості цикли висунення-втягування. Однак сучасна автоматизація все більше вимагає змінної швидкості, плавного прискорення та точного контролю положення, чого просто не можуть забезпечити запірно-запірні клапани.
Пропорційні клапани, такі як серія Rexroth 4WRPEH, заповнюють цю прогалину, безперервно змінюючи витрату пропорційно вхідному електричному сигналу. Замість того, щоб просто вмикати чи вимикати, клапану можна вказати 25-відсотковий потік, 63-відсотковий потік або будь-яке інше значення. Це дозволяє контролювати швидкість циліндра протягом усього його ходу, реалізовувати плавний пуск і зупинку для зменшення ударних навантажень і досягати плавного руху в багатоосьових системах.
Серія 4WRPEH зберігає той самий розмір NG6 і схему кріплення, що й 4WE 6 D, що робить її прямим шляхом механічного оновлення. Продуктивність коливається від 4 до 40 літрів на хвилину залежно від моделі. Клапан містить вбудовану електроніку, яка обробляє керуючі сигнали, забезпечує зворотний зв’язок щодо положення та реалізує складні алгоритми керування. Цей інтегрований електронний дизайн різко контрастує з простим електромагнітним перемиканням 4WE 6 D.
Зворотний зв'язок за положенням дозволяє системі керування перевірити, чи золотник дійсно перемістився в задане положення. Цей замкнутий цикл керування забезпечує точність у частки міліметра, що дозволяє застосовувати такі додатки, як сервопреси, які потребують точного контролю зусилля, або верстати, які вимагають плавного контуру. Електричний сигнал зворотного зв'язку також дозволяє діагностичний моніторинг для виявлення зносу або несправності до повної відмови.
Сучасні пропорційні клапани включають цифрові комунікаційні інтерфейси, такі як IO-Link, які підключають їх до виробничого середовища Industry 4.0. Клапан стає інтелектуальним датчиком, що надає дані про продуктивність у реальному часі, прогнози технічного обслуговування та параметри конфігурації. Це являє собою стрибок у поколіннях від основного електричного з’єднання напрямного регулюючого клапана 4WE 6 D.
Коли слід вибрати пропорційне керування, а не ввімкнути-вимкнути? Якщо застосування передбачає будь-яку з цих вимог, пропорційне керування заслуговує на серйозну увагу: робота зі змінною швидкістю, плавне прискорення та уповільнення, зміна тиску для ніжного контакту частин, утримання положення без механічних блокувань або інтеграція в програмовані контролери руху. З іншого боку, якщо вам просто потрібне надійне перемикання напрямків і обсяг потоку залишається постійним під час роботи, простіший і менш дорогий 4WE 6 D залишається кращим вибором.
Багато машинобудівників починають із запірно-запірних клапанів, а потім модернізують пропорційне керування пізніше, коли потреби клієнтів змінюються. Механічна сумісність робить це оновлення відносно простим, хоча електрична інтеграція та налаштування системи потребують додаткових інженерних зусиль. Планування можливої майбутньої модернізації шляхом проектування з належною електричною інфраструктурою та потужністю системи керування економить гроші порівняно з повним перепроектуванням пізніше.
Розгляд закупівель і реалії ланцюга поставок
Реальні ціни на регулювальний клапан Rexroth 4WE 6 D значно відрізняються залежно від конкретної моделі, постачальника та ринкових умов. Нові клапани зазвичай варіюються від 350 до 730 доларів США залежно від конфігурації та кількості. Оптові знижки застосовуються для замовлень від десяти або більше одиниць, причому деякі дистриб’ютори пропонують багаторівневу ціну, яка знижує вартість одиниці на 15-25 відсотків при більшій кількості.
Інтернет-ринки, такі як eBay, перераховують як нові, так і вживані клапани за різними цінами. Хоча використані клапани можуть здаватися привабливими для економії коштів, історія та внутрішній стан залишаються невідомими. Оскільки внутрішні витоки зростають із зносом, а для їх вимірювання потрібне обладнання для перевірки потоку, використані клапани несуть значний ризик, якщо продавець не надасть сертифіковані результати тестування. Для критичних застосувань скромна економія рідко виправдовує невизначеність надійності.
Авторизовані дистриб’ютори, як-от [BuyRexroth.com](http://buyrexroth.com/), зберігають запас стандартних конфігурацій із типовою доставкою 28 робочих днів для стандартних моделей. Це становить приблизно шість тижнів, що здається довгим для такого стандартного компонента, але відображає постійний тиск глобального ланцюга постачання, що впливає на весь сектор промислової автоматизації. Менш поширені конфігурації клапанів або спеціальні опції, як-от антикорозійне покриття, можуть подовжити час виконання робіт до 12 тижнів і більше.
Ці терміни виконання робіт створюють реальні проблеми з плануванням для виробників обладнання та відділів технічного обслуговування. Замовлення клапанів після завершення розробки конструкції машини може призвести до затримки всього проекту, якщо доставка триватиме довше, ніж очікувалося. Подібним чином операції з технічного обслуговування повинні складати важливі запасні частини, а не чекати екстрених замовлень під час поломки. Фінансову балансову вартість запасів потрібно збалансувати з набагато вищою вартістю простою виробництва під час очікування деталей.
Міжнародна доставка додає ще один рівень складності. Гідравлічні клапани вважаються стандартними промисловими товарами без особливих експортних обмежень, але витрати на доставку та час митного оформлення значно відрізняються залежно від пункту призначення. Замовлення в регіональних дистриб’юторів замість доставки безпосередньо з Німеччини часто забезпечує швидшу доставку та простішу логістику, незважаючи на ймовірні вищі ціни за одиницю.
Загальна вартість володіння виходить далеко за межі вартості покупки. Робота з монтажу, інтеграційна інженерія, час введення в експлуатацію та поточне технічне обслуговування – все це сприяє витратам протягом усього терміну експлуатації. Найголовніше те, що система фільтрації, необхідна для підтримки належної чистоти масла, часто коштує дорожче протягом десяти років, ніж заміна кількох клапанів. Нехтування фільтрацією для економії короткострокових витрат призводить до передчасного виходу з ладу клапана, створюючи набагато більші довгострокові витрати.
Покупці, зосереджені лише на найнижчій закупівельній ціні, часто створюють дорогі проблеми згодом. Повна оцінка враховує надійність постачальника, якість технічної підтримки, наявність запасних частин та умови гарантії поряд із ціною. Встановлення відносин із багатьма схваленими постачальниками забезпечує стійкість до неочікуваних збоїв у постачанні, зберігаючи при цьому стандарти якості.
Вимоги до обслуговування та доступ для усунення несправностей
У стандартних каталогах продукції для напрямного регулюючого клапана 4WE 6 D містяться технічні характеристики та розміри, але, зокрема, відсутні детальні процедури технічного обслуговування та посібники з усунення несправностей. Виробники зазвичай розглядають ці робочі знання як технічну експертизу, яка потребує окремої сервісної документації.
Rexroth і HYDAC публікують вичерпні посібники з обслуговування, які охоплюють процедури розбирання, специфікації обмеження зносу, рекомендовані запасні частини та блок-схеми діагностики. Ці посібники не є у вільному доступі, але їх потрібно придбати або надати клієнтам, які пройшли офіційні навчальні курси. Ця політика захищає знання виробника, одночасно гарантуючи належну підготовку персоналу, який виконує технічне обслуговування.
Для команд технічного обслуговування це означає, що ви не можете покладатися лише на інформацію каталогу для діагностики проблем або планування ремонту. Встановлення контакту з групою технічної підтримки виробника до виникнення проблем економить час під час надзвичайних ситуацій. Багато дистриб’юторів пропонують навчальні програми, які охоплюють різні типи клапанів і забезпечують практичний досвід роботи з процедурами розбирання та тестування.
Звичайні завдання з технічного обслуговування включають заміну котушки соленоїда, оновлення ущільнення та очищення золотника. Мокра конструкція арматури дозволяє замінювати котушки без відкриття гідравлічної порожнини, повертаючи котушку на 90 градусів і піднімаючи її. Ця п’ятихвилинна процедура не потребує зливу рідини чи скидання тиску в системі. Нові ущільнювачі та очищений золотник можуть відновити робочі характеристики клапанів, що демонструють підвищений внутрішній витік, за умови, що знос не відкривав зазори понад специфікації.
Систематична діагностика проблем з клапанами дозволяє уникнути марних зусиль на випадкову заміну деталей. Якщо клапан не зміщується, спочатку переконайтеся, що електричне живлення досягає котушки з належною напругою. Перевірте опір котушки за допомогою омметра, щоб переконатися, що обмотка не перегоріла. Якщо електричні перевірки проходять успішно, виникають проблеми з гідравлічною системою. Забруднене масло могло спричинити залипання золотника, що вимагає розбирання та чищення. Низький тиск подачі може спричинити недостатній тиск керуючого пристрою для зміщення золотника проти сил навантаження.
Електричні випробування вимагають знання специфікації опору котушки, яка відображається в детальних таблицях даних, але не в основних каталогах. Типові котушки постійного струму вимірюють від 15 до 40 Ом залежно від номінальної напруги. Котушки змінного струму мають набагато нижчий опір, часто від 5 до 15 Ом, оскільки вони покладаються на індуктивність, а не на чистий опір для обмеження струму. Розрив ланцюга вказує на згорілу котушку, а дуже низький опір говорить про замикання обмоток.
Посібник із застосування в реальному світі
Промислові преси являють собою класичне застосування для гідророзподільника 4WE 6 D. Клапан контролює висування циліндра для застосування сили натискання та втягування для відпускання. Клапан скидання тиску обмежує максимальну силу, тоді як напрямний клапан просто керує напрямком. Цього простого керування достатньо для багатьох операцій пресування, де сила та швидкість залишаються постійними.
Машини для лиття під тиском використовують кілька напрямних клапанів, у тому числі моделі 4WE 6 D, для керування затискними циліндрами, виштовхуючими штифтами та витягуванням сердечника. Ці функції вимагають надійного контролю напрямку з мінімальними витоками, щоб уникнути проблем із якістю деталей. Здатність клапана працювати при тиску 315 бар забезпечує високі сили затиску, необхідні для великих форм.
Мобільне гідравлічне обладнання, таке як екскаватори та крани, використовує напрямні клапани по всій системі. 4WE 6 D часто служить пілотним клапаном, що подає керуючий тиск до набагато більших головних регулювальних клапанів на консолі оператора. Завдяки цій архітектурі оператор легко реагує на елементи керування, а головні клапани справляються з сильними потоками, що рухають циліндри стріли, рукояті та ковша. Компактний розмір NG6 легко вписується в колектори пілотного клапана, що виконує багато функцій.
Автоматизація складальної лінії часто використовує клапани 4WE 6 D для перенесення деталей, затискання та пресування. Швидкий час відгуку підтримує швидкість циклу в кілька операцій на хвилину. Очікуваний тривалий термін служби є важливим, оскільки відмова клапана на автоматизованій лінії зупиняє виробництво, впливаючи на кілька станцій, що знаходяться нижче за течією.
Кожна з цих програм потребує уваги до конкретних деталей, крім основних специфікацій. Управління пресом потребує ретельного визначення розміру клапана скидання тиску, щоб захистити інструменти. Формувальні машини потребують урахування високих теплових навантажень від безперервного циклу. Мобільне обладнання зазнає ударів, вібрації та екстремальних температур, що ставить під сумнів надійність клапанів. Автоматизовані системи потребують інтеграції з програмованими контролерами та схемами безпеки. 4WE 6 D забезпечує потужну основу, але успішна лише тоді, коли повна конструкція системи відповідає цим вимогам до конкретної програми.
Прийняття рішення про вибір
Вибір регулювального клапана Rexroth 4WE 6 D починається з перевірки його відповідності основним вимогам. Тиск у системі має залишатися на рівні 350 бар або нижче, витрата не має перевищувати 80 літрів на хвилину для електромагнітів постійного струму або 60 літрів на хвилину для версій змінного струму, а тиск у зворотній лінії має залишатися нижче 160 бар, включаючи стрибки тиску.
Електричні характеристики повинні відповідати наявним джерелам живлення. У той час як 24-вольтовий постійний струм став майже універсальним у сучасних промислових системах керування, для старішого обладнання можуть знадобитися версії змінного струму на 110 або 230 вольт. Переконайтеся, що допустима напруга залишається в межах плюс-мінус 10 відсотків, щоб уникнути проблем із надійністю на об’єктах із низькою якістю електроенергії.
Умови навколишнього середовища визначають вибір матеріалу пломби. Стандартний нітрильний каучук працює від мінус 30 до плюс 80 градусів Цельсія з нафтовими маслами. Для застосування при високих температурах понад 80 градусів потрібні фторэластомерні ущільнення. Рідини на водній основі вимагають спеціальних ущільнювачів, стійких до різних хімічних середовищ. Подібним чином переконайтеся, що гідравлічна рідина відповідає стандартам DIN 51524, або зверніться до виробника щодо альтернативних рідин.
Міркування щодо встановлення включають як інтерфейс клапана, так і орієнтацію соленоїда. Переконайтеся, що монтажна поверхня забезпечує плоску площину ущільнення з відповідним моментом затягування болтів і кільцевими ущільненнями. Сплануйте електричну розводку, щоб скористатися перевагами поворотного соленоїда, розташувавши роз’єм у зручному місці та захищеному від механічних пошкоджень.
Вибір між стандартною версією з пружинним поверненням і фіксатором залежить від робочого циклу та доступності енергії. Стопорні клапани зберігають енергію в системах, де положення клапана змінюється рідко і має утримуватися протягом тривалого часу. Клапани з пружинним поверненням забезпечують чіткіші режими відмови, оскільки втрата живлення повертає їх у визначений безпечний стан.
Для додатків, які потребують регулювання швидкості, плавного прискорення або зворотного зв’язку за положенням, обмеження 4WE 6 D стають очевидними. Це означає, що варто розглядати пропорційні клапани, незважаючи на високу вартість і складність. Рішення часто залежить від того, чи справді програма потребує модуляції, чи управління увімкненням і вимкненням із належним дизайном схеми досягає необхідних результатів.
Окрім самого клапана, успіх залежить від належної конструкції системи. Підберіть розмір гідравлічного блоку живлення, щоб забезпечити достатній потік при необхідному тиску з розумним виділенням тепла. Встановіть фільтрацію, яка відповідає вимогам ISO 4406 класу 20/18/15. Проектуйте зворотні лінії, щоб мінімізувати протитиск у Т-порту. Включіть захист від скидання тиску та належне промивання системи під час початкового запуску, щоб видалити забруднення вузла.
Висновки та стратегічні рекомендації
Направлений регулюючий клапан Rexroth 4WE 6 D залишається галузевим стандартом з поважних причин. Його здатність працювати під високим тиском, стандартизовані інтерфейси та перевірена надійність роблять його надійним вибором для гідравлічних систем середнього та високого тиску, які потребують надійного керування напрямком. Глобальне визнання стандартів монтажу NG6 забезпечує гнучкість ланцюжка постачання завдяки численним кваліфікованим постачальникам.
Однак успішне застосування вимагає дотримання обмежень клапана та підтримки необхідного гідравлічного середовища. Обмеження тиску в порту Т у 160 бар є не пропозицією, а жорстким обмеженням, перевищення якого призводить до збоїв. Інженери повинні ретельно аналізувати динаміку зворотної лінії, особливо в системах з декількома клапанами, що мають загальні колектори зворотної лінії.
Чистота гідравлічної рідини також не підлягає обговоренню. Відповідність ISO 4406 класу 20/18/15 вимагає інвестицій у належну фільтрацію та постійне обслуговування. Це найбільша вартість за весь термін служби, пов’язана з клапаном, і заслуговує відповідного бюджетного пріоритету. Економія грошей на фільтрації створює набагато більші витрати через передчасну заміну клапана та несподівані простої.
Користуватися перевагами стандартизації означає підтримувати затверджені списки перехресних посилань із перевіреними специфікаціями. Механічна взаємозамінність клапанів NG6 різних брендів забезпечує стійкість ланцюга постачання лише тоді, коли заміни технічно підтверджені, а не припущені. Під час порівняння альтернатив зверніть особливу увагу на значення тиску в порту Т.
Що стосується нових конструкцій машин, подумайте, чи справді управління ввімкненням і вимкненням відповідає поточним і майбутнім потребам. 4WE 6 D добре підходить для застосувань, де достатньо перемикання напрямку та постійного потоку. Коли змінна швидкість, плавний рух або інтегрована діагностика стають необхідними, технологія пропорційного клапана забезпечує можливості, варті додаткових інвестицій.
Клапан представляє зрілу технологію з чітким розумінням можливостей і обмежень. Успіх приходить завдяки дотриманню цих кордонів, належній підтримці гідравлічного середовища та відповідності можливостей клапана вимогам застосування. За умови правильного використання напрямний регулюючий клапан 4WE 6 D забезпечує багаторічну надійну роботу в складних промислових умовах.
