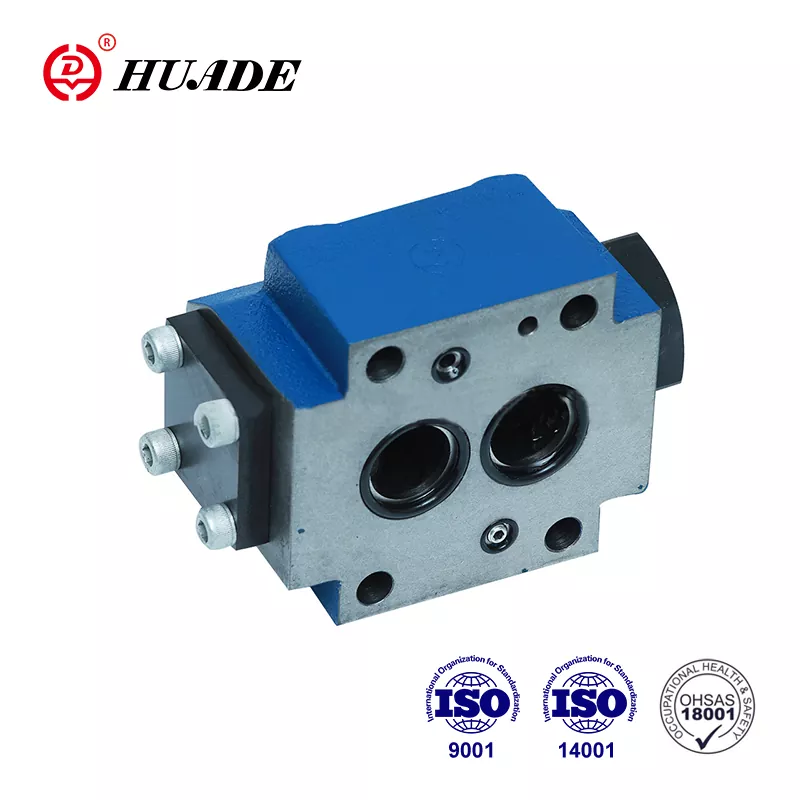

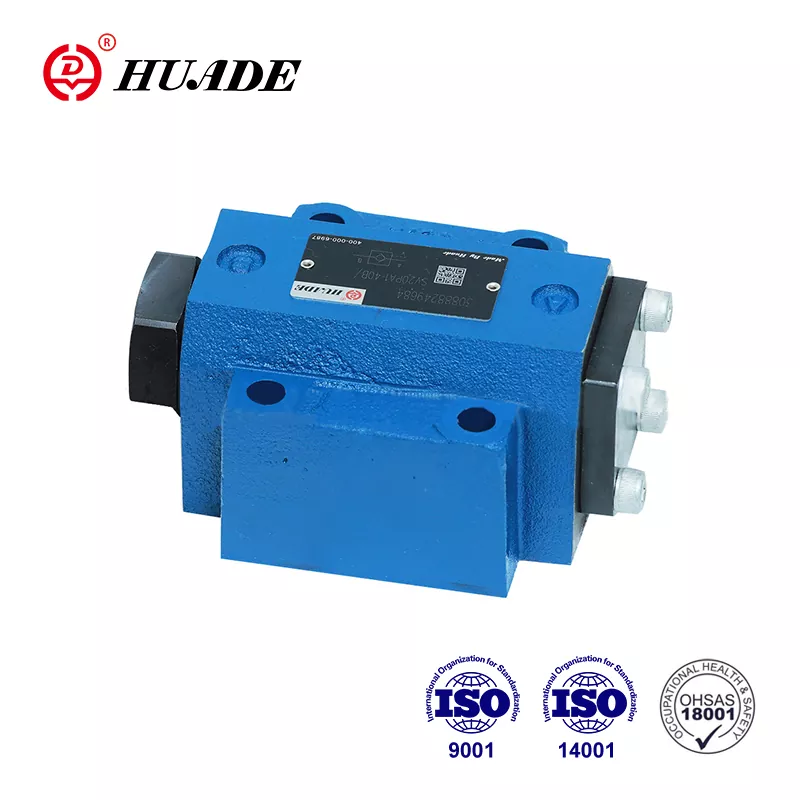

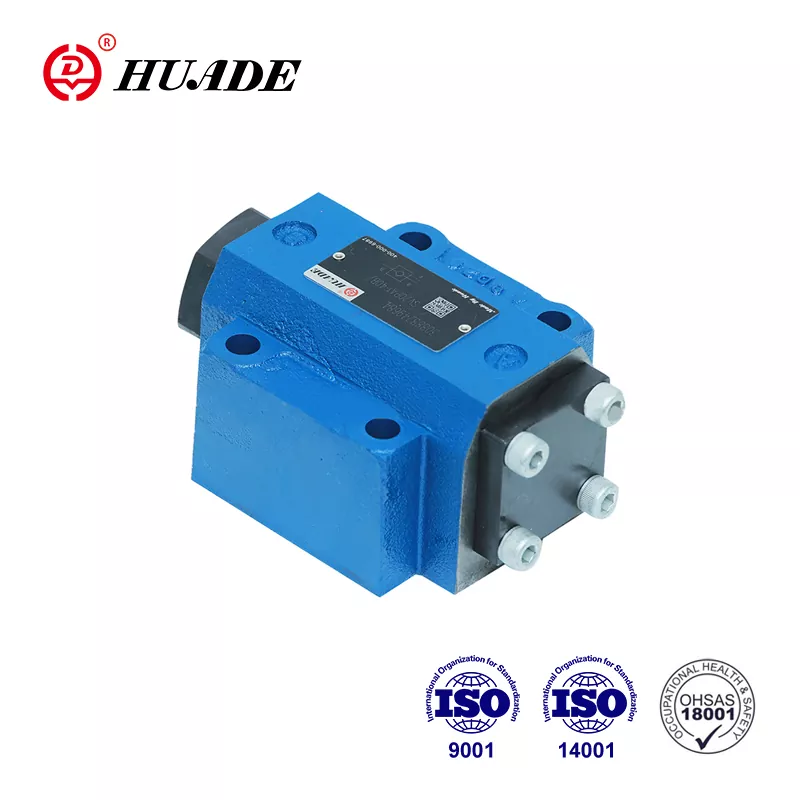

Huade є відомим брендом у Китаї. Після заснування компанія мала два досвіди тривалої співпраці з Rexroth. Він може повністю замінити серію SL, пропоновану Rexroth. Ціна прийнятніша. Зворотні клапани Huade® серії SL конкурентоспроможні завдяки гарній якості та нижчій ціні. Huade приділяє велику увагу якості. Завод пройшов ISO9001, ISO14001 і OH SAS18001. Гідравлічні клапани Huade широко використовуються у військовій промисловості та інших галузях завдяки чудовій продуктивності. Усі зворотні клапани Huade® будуть упаковані в стандартні коробки та водонепроникну пластикову упаковку.
|
Технічні дані |
||||||
|
Стиль |
10 |
16 |
20 |
25 |
30 |
|
|
вага |
Монтаж плити (кг) |
1.8 |
- |
4.7 |
- |
7.8 |
|
різьбове з'єднання (кг) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Позиція установки (㎫) |
Додатково |
|||||
|
Напрямок потоку (㎫) |
Від А до Б вільно, від В до А через отвір |
|||||
|
Робочий тиск, макс. (㎫) |
0,5~315 |
|||||
|
Контрольний тиск, макс (㎫) |
0,5~315 |
|||||
|
Контрольний об'єм - порт X (см3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Контрольний об'єм - порт Y (см3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Контрольні зони - площа A1 (см3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-площа A2 (см3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-площа A3 (см3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
- площа A4 (см3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Рідина під тиском |
Мінеральні масла (для ущільнення NBR) або фосфатний ефір (для ущільнення FPM) |
|||||
|
Діапазон температури рідини під тиском（℃） |
-30～+80 |
|||||
|
Діапазон в'язкості (мм2/с) |
2,8 до 500 |
|||||
особливості:
▶ зворотний клапан, керований рідиною
▶ Для монтажу на плиті, схема монтажу відповідно до DIN 24 340
▶ Плита або різьбове з’єднання
▶ З портом витоку або без нього
▶ З попереднім відкриттям або без
▶ Тип із попереднім відкриттям, декомпресією
▶ 4 тиску відкриття
▶ Схема підключення до Din 24 340 з A, 1SO 4401 і CETOP-RP 121H
Зворотні клапани SL — це гідравлічні зворотні клапани з пілотним керуванням тарельчатого типу, які можна відкривати для забезпечення низького рівня в будь-якому напрямку.
Ці клапани використовуються для ізоляції робочих контурів під тиском, як захист від опускання навантаження в разі розриву лінії або від повзучих рухів гідравлічно заблокованих приводів.
В основному ці клапани складаються з корпусу (1), тарельчатого клапана (2), натискної пружини (3), керуючого золотника (4), а також попереднього відкриття, як кульовий тарілковий клапан (5), за бажанням.
Клапан забезпечує вільний потік від A до B, у протилежному напрямку тарельчатка (2) утримується на своєму сідлі тиском системи, додатково до сили пружини.
Через патрубок тиску в отворі керування X поршень керування (4) переміщується вправо. Це штовхає тарілку (2) з сидіння. Тепер клапан також може мати потік від В до А.
Щоб забезпечити належне відкриття клапана через поршень керування (4), необхідний певний мінімальний тиск керування.
Цей клапан має додаткове попереднє відкриття. Через напірний патрубок на контрольному отворі X поршень керування (4) штовхається вправо.
Це спочатку штовхає м’яч (5), а потім тарілку (2) від сидіння. Тепер клапан також може мати потік від В до А. Завдяки попередньому відкриттю відбувається декомпресія рідини під тиском. Завдяки цьому можна уникнути можливих ударів тиску
Функція цього клапана в основному така ж, як і клапана SV. Відмінністю є додатковий канал витоку Y. Завдяки цьому зона кільця поршня керування (4) відокремлена від порту A.
Тиск, наявний у порту A, впливає лише на область A4 керуючого поршня (4).
Розріз зворотного клапана типу SL. .PB
(з портом витоку, без попереднього відкриття)
