Тиск управління шиною пропорційним клапаном допомоги, що використовується для контролю робочого тиску гідравлічної системи, і може відігравати захисну роль у приводі. На основі традиційного клапана пропорційного тиску з відкритим циклом, зворотний зв'язок тиску додається для досягнення контролю за закритим циклом, а точність контролю тиску та швидкість реакції покращуються. Необов’язково з інтерфейсом шини, точність тиску керування шиною вища, вихід тиску лінійний, точність тиску визначається точністю датчика тиску. Підходить для штампу кування на прес, керамічний тиск та інші випадки контролю тиску високої точності.

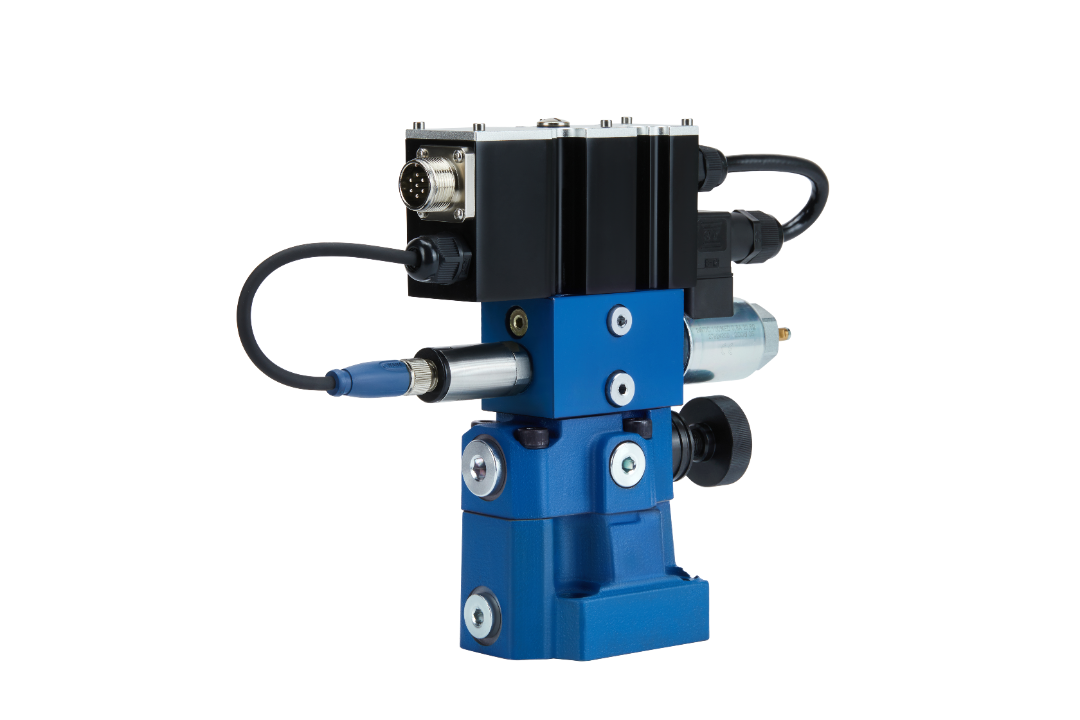

Тиск управління шиною Закрита петля Пропорційна рельєфна клапан - реальна картина

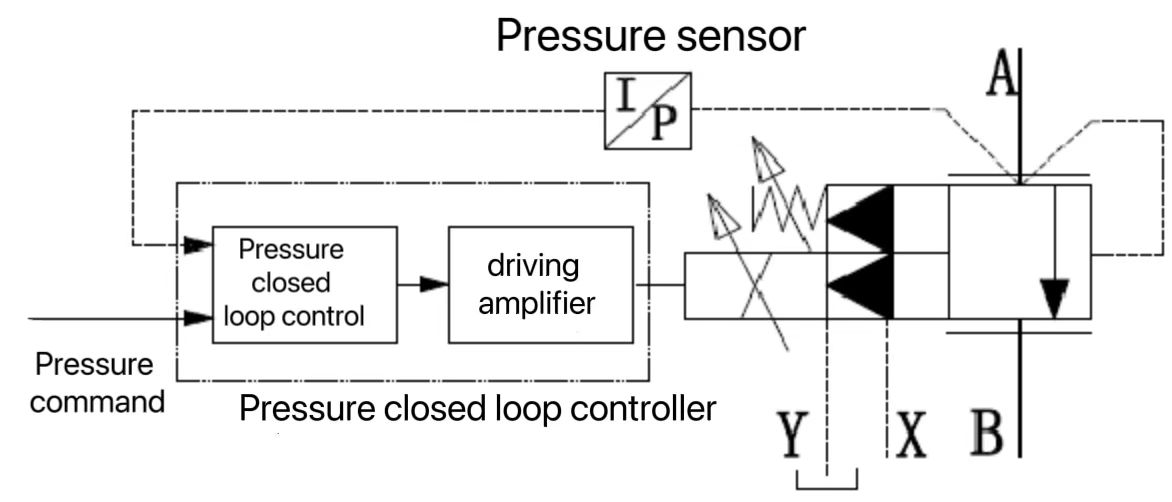

Тиск управління шиною Закрита петля Пропорційна рельєфна клапана - Схематична схема

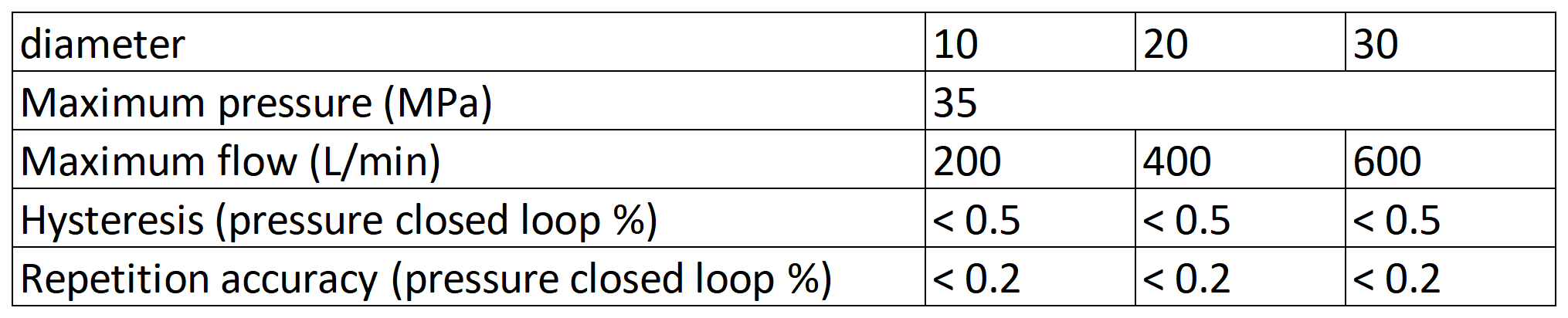

1, максимальний робочий тиск: 35 МПа;
2, максимальний потік: 600 л/хв;
3, гістерезис (максимальний регулюючий тиск %): ± 0,5;
4, Точність повторення (максимальний коригування тиску %): ± 0,2;
5, лінійність (максимальний регулюючий тиск %): ± 1.
Особливості продукту
1. Постійне з'єднання пропорційного приводу електромагнету;
2. Контроль закритого циклу з тиском;
3. Інтегрований електронний контролер з додатковим інтерфейсом шини;
4. Сигнали інструкції можуть надаватися стандартним аналогом, або шиною.

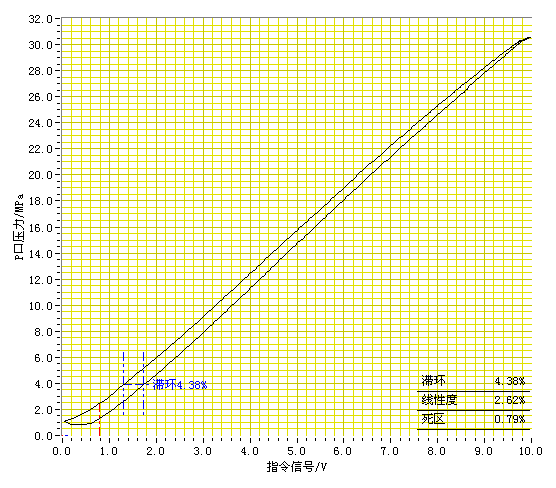

Відкритий цикл пропорційний тиск клапана
