Клапани з полегшення тиску(PRV) є важливими Пристрої безпеки в промислових системах. Вони автоматично випускають надлишок тиск для запобігання пошкодження обладнання, несправності системи або небезпечних вибухів. Розуміння того, як працюють ці клапани, і їх робочий статус має вирішальне значення підтримка безпечних та ефективних промислових операцій.
Цей всебічний аналіз охоплює Все, що вам потрібно знати про клапани для зняття тиску, з основних принципів до розширених методів моніторингу. Ми вивчимо різні типи клапанів, Поширені проблеми, стратегії обслуговування та галузеві стандарти, які їх зберігають Критичні пристрої безпеки працюють належним чином.
Клапан для зняття тиску - це як безпека охоронець систем під тиском. Подумайте про це як про автоматичну кнопку випуску, яка Відкривається, коли тиск стає занадто високим. Коли тиск всередині системи досягає a небезпечний рівень, клапан відкривається, щоб дозволити частину рідини під тиском (газ або рідина) втеча. Як тільки тиск опускається назад на безпечний рівень, клапан закривається знову.
Клапан працює через простий, але Ефективний механізм. Пружина або пілотна система постійно контролює тиск. Коли тиск стає достатньо сильним, щоб подолати силу пружини, клапан відкривається. Це відбувається автоматично без будь -якого контролю людини, що робить його a Надійна остання лінія захисту від аварій, пов'язаних з тиском.
Промислові аварії, що включають надлишок може бути катастрофічним. Знаменита ядерна аварія на три милі Наскільки критичні ці клапани для безпеки. Без належного полегшення тиску, обладнання може вибухнути, викликаючи:
PRV служать остаточним бар'єром безпеки, Захист і людей, і обладнання, коли інші системи управління виходять з ладу.
Розуміння ключових компонентів допомагає Поясніть, як діють ці клапани:
Елементи клапана: Основні рухомі частини, включаючи диск (частина, яка відкривається та закривається) і ущільнювачі, які запобігають витоку при закритті.
Сенсуючі елементи: Ці зміни тиску виявляють. Вони можуть бути або діафрагмами (для застосування з низьким тиском, високо точність) або поршня (для високого тиску, Важке використання).
Елементи довідкової сили: Зазвичай регульовані пружини, які встановлюють рівень тиску, на якому клапан відкривається. Додаткові деталі, як форсунки та камери тиску Відповідь клапана.
Матеріали: Поширені матеріали включають латунь для загального використання та нержавіючої сталі (303 класу, 304, або 316) для корозійних умов. Вибір залежить від того, який тип Рідка клапана обробляє та умови експлуатації.
Сучасні клапани, такі як використання J-серії Emerson Збалансовані конструкції сильфонів, що зменшують вплив тиску вниз за течією, створюючи їх більш точні та надійні.
Промислові програми
PRV знаходяться у багатьох галузях:
Нафта і газ: Захист трубопроводів та обладнання для переробки від небезпечних спайків тиску.
Хімічна обробка: Запобігання вибухам реактора та захисту від утікачів реакції.
Парові системи: Захист котлів та мереж розподілу пари в силі рослини та виробничі потужності.
Очищення води: Підтримка безпечного тиску при обробці та розповсюдженні води системи.
Фармацевтичне виробництво: Захист стерильних контейнерів та обладнання для переробки.
Системи ОВК: Забезпечення безпечної роботи систем опалення та охолодження в будівлях.
Поширені ситуації над надмірним тиском
Кілька умов можуть спричинити небезпечні Накопичення тиску:
В той час як обидва типи захищають від Надлишок, вони працюють по -різному:
Клапани з полегшення тиску (PRVS): Відкриті поступово і зазвичай використовуються з рідинами. Вони починаються Відкриття приблизно на 3-5% вище встановленого тиску і повністю закривається при тиску падає на 2-4% нижче встановленої точки.
Клапани для рельєфу (SRV): Швидко відкритись за допомогою "поп -" і використовуються з газами або пара. Вони можуть обробляти підвищення тиску на 10-20% вище встановленого тиску.
Комбіновані клапани: Може впоратися з рідинами, і газами, перемикання між поступовим та Поп -дія залежно від типу рідини.
Пружинні клапани
Це найпоширеніший тип, використовуючи a пружина, щоб утримувати клапан закритим.
Переваги:
Недоліки:
Найкраще використовується для: Парові котли, загальні програми для процесів
Збалансований сильфон/поршневі клапани
Ці клапани компенсують задній тиск Ефекти за допомогою сильфон або поршневої системи.
Переваги:
Недоліки:
Найкраще використовується для: Системи з змінним тиском, брудними або корозійними послугами

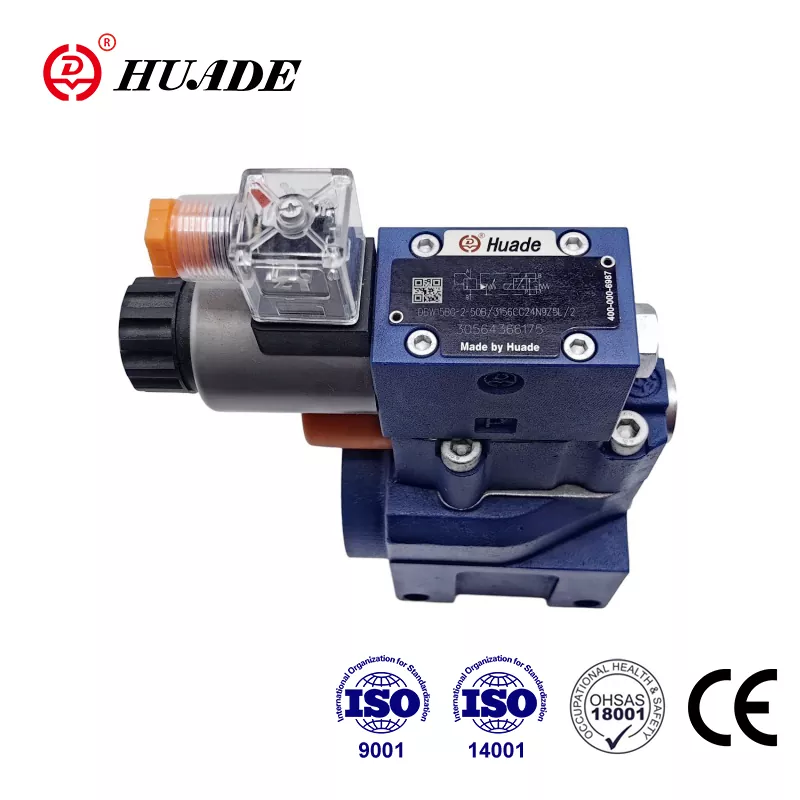

Пілотні клапани
Вони використовують невеликий пілотний клапан для управління більший головний клапан.
Переваги:
Недоліки:
Найкраще використовується для: Системи великої ємності, додатки високого тиску
Диски розриву
Це тонкі металеві диски, які лопнули, коли Тиск стає занадто високим.
Переваги:
Недоліки:
Найкраще використовується для: Рідкісні події над надмірним тиском, корозійне середовище
Клапани полегшення
Ці спеціальні клапани відкриваються всередині мілісекунди для захисту від раптових шипів тиску.
Переваги:
Недоліки:
Найкраще використовується для: Захист від швидких змін тиску в трубопроводах
Чинити тиск
Це тиск, при якому клапан починає відкриватися. Його слід ретельно відкалібрувати, як правило, тричі перевіряти Забезпечити точність в межах ± 3% або 0,1 бар. Нормальний робочий тиск повинен бути щонайменше на 20% нижче встановленого тиску (мінімум 10%) для запобігання витоку.
Тиск на полегшення та надмірний тиск
Тиск на полегшення дорівнює встановленому тиску плюс надбавка за надмірне тиск. Різні програми дозволяють різним надлишком рівні:
Стандарти ASME обмежують надмірний тиск до 10% від Максимально допустимий робочий тиск (MAWP) для більшості суден, або 21% під час пожежі надзвичайні ситуації.
Переробити тиск і вибух
Тиск переміщення - це коли клапан повністю знову закривається. Вибух - це різниця між встановленим тиском і переробкою тиск, як правило, 4-20%. Маржа 3-5% запобігає балаканню.
Максимально допустимий робочий тиск (Mawp)
Це найвищий тиск, який захищений обладнання може безпечно обробляти. Тиск, встановлений клапаном, не повинен перевищувати MAWP і Тиск допомоги не повинен перевищувати максимально допустимого накопиченого тиску (MAAP).
Розуміння типових режимів відмови допомагає з усуненням та профілактикою несправностей:
Клапан не відкривається при встановленому тиску
Причини:
Наслідки: Системне надсилання, потенційне пошкодження обладнання або вибух
Системний надмірний тиск (клапан не вдається ВІДЧИНЕНО)
Причини:
Наслідки: Катастрофічна невдача, інциденти безпеки (як і випадок острова Три милі)
Витік клапана
Причини:
Наслідки: Втрата енергії, вивільнення навколишнього середовища, неефективність системи
Балаканина та вібрація
Причини:
Наслідки: Швидкий знос компонентів клапана, пошкодження труби, шум
Приклеювання, знос та корозію
Причини:
Наслідки: Невдача клапана, несподіваний витік, компроміс із системи безпеки
Більшість проблем випливають із системних проблем а не дефекти клапана, підкреслюючи важливість належного вибору, встановлення та технічне обслуговування.
Стратегії обслуговування
Профілактичне обслуговування: Регулярний огляд, очищення, змащення та тестування. Високий ризик Заявки можуть вимагати щорічного обслуговування.
Основні ремонти: Повне розбирання, неруйнівне тестування, компонент Заміна та повне тестування перед поверненням до служби.
Діагностичні методи
Основний огляд: Візуальні перевірки та тестування витоку можуть визначити очевидні проблеми.
Розширене неруйнівне тестування (NDT):
Ці вдосконалені методи можуть виявити Проблеми рано, зменшуючи витрати та запобігаючи невдачам.
Розумний моніторинг та прогнозування Технічне обслуговування
Сучасні технології пропонують складні Системи моніторингу:
Бездротовий акустичний моніторинг: Такі системи, як Rosemount 708, можуть виявити роботу клапана без фізичний контакт.
Позиція передавачів: Такі пристрої, як Fisher 4400 Monitor Monitor Montive Position.
Штучний інтелект: AI та машинне навчання аналізують дані моніторингу для прогнозування невдачі до їх виникнення.
Компанії, що використовують ці звіти про технології До 50% зменшення незапланованих відключення. Історії успіху від Shell, General Двигуни та фріто-ліцинг показують заощадження мільйонів доларів через прогнозування Програми технічного обслуговування.
Інспекція на основі ризику (RBI) та Технічне обслуговування, орієнтоване на надійність (RCM)
RBI: Кількісно визначає ймовірність відмови та наслідків, що дозволяє обслуговувати Ресурси для зосередження уваги на обладнанні з найвищим ризиком.
RCM: Приймає a підхід, орієнтований на функцію, визначення найбільш ефективних завдань для обслуговування для кожен компонент.
Ці підходи працюють разом для оптимізації Графіки технічного обслуговування та підвищення загальної надійності системи.
Дотримання галузевих стандартів є необхідний для безпеки та юридичної роботи:
Код котла та посудини з тиском
Стандарти API
Серія ISO 4126
Міжнародні стандарти, що охоплюють безпеку Вимоги до клапана, включаючи пілотні клапани та диски для розриву.
Директива обладнання під тиском (PED) 2014/68/ЄС
Європейські норми, що вимагають маркування СЕ та оцінка відповідності для обладнання для тиску.
Вимоги OSHA
Положення про безпеку на робочому місці, що забороняють Ізоляція клапана та потребує незалежних систем зняття тиску.
Технологічні тенденції та майбутнє Розробки
Цифрова інтеграція
Сучасні PRV все частіше включають Системи цифрового моніторингу та управління. Розумні клапани можуть спілкуватися статус, прогнозувати потреби в технічному обслуговуванні та автоматично оптимізувати продуктивність.
Вдосконалені матеріали
Нові матеріали краще протистоять корозії та тривати довше в суворих умовах. Ці матеріали зменшують технічне обслуговування вимоги та підвищення надійності.
Моделювання та моделювання
Комп'ютерне моделювання допомагає інженерам розробити Кращі системи клапана та прогнозують продуктивність в різних умовах. Це зменшує потребу в дорогому фізичному тестуванні.
Екологічні міркування
Нові клапани мінімізують викиди та вплив на навколишнє середовище, зберігаючи ефективність безпеки. Це особливо Важливо при застосуванні хімічної переробки та нафто вдосконалення нафти.
Статус операційного клапана тиску включає як стаціонарні параметри (наприклад, встановлений тиск і ємність потоку), і Характеристики перехідної відповіді (як, наприклад, час відкриття та захист від перенапруг). Надійність залежить від належного дотримання стандартів, регулярного обслуговування та Все частіше розумні системи моніторингу.
Важливі відкриття останніх досліджень:
Для дизайну та вибору:
Для експлуатації та обслуговування:
Для дотримання регуляторних норм:
Для бізнес -підтримки:
Дотримуючись цих рекомендацій та Підтримка всебічного підходу до управління клапаном з надання тиску, Організації можуть забезпечити безпечні, надійні та рентабельні операції в той час як Виконання всіх регуляторних вимог.
Майбутнє клапана для зняття тиску Технологія виглядає багатообіцяючим, з розумним моніторингом, прогнозним обслуговуванням та Розширені матеріали, що продовжують підвищувати безпеку та надійність. Перебування Інформовано про ці події та здійснення найкращих практик буде необхідний для підтримки конкурентної переваги, забезпечуючи найвищу рівні безпеки.
