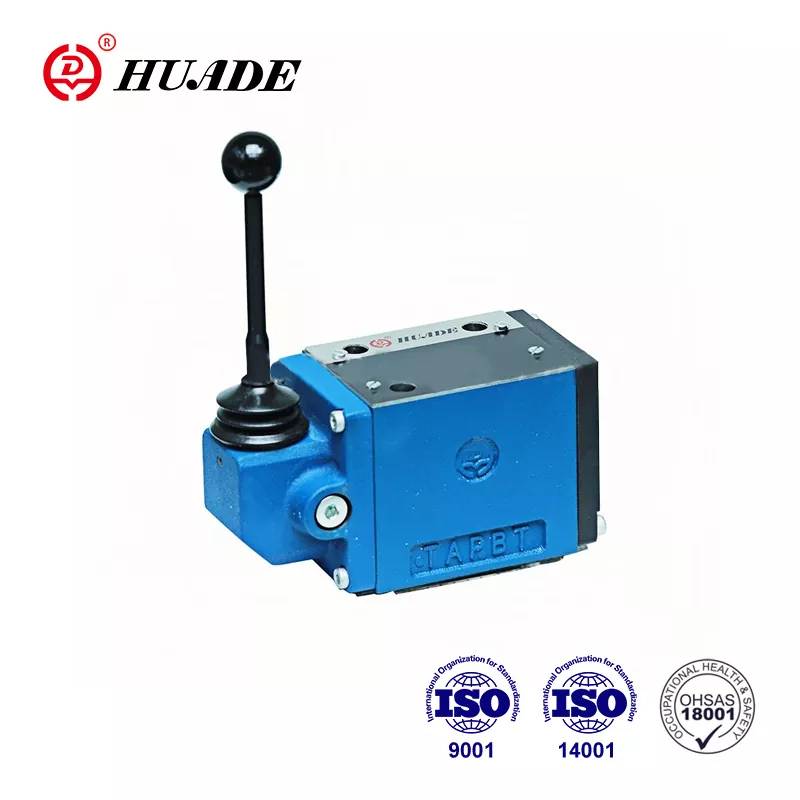

Huade — відоме державне підприємство в Китаї, що спеціалізується на технологіях гідравлічного керування. Клапани Huade® WMM 10 можуть повністю замінити ту саму серію, яку пропонує Rexroth, завдяки двом довгостроковим досвідом співпраці з Rexroth. Він конкурентоспроможний завдяки гарній якості та нижчій ціні. Цей напрямний клапан має безкоштовне технічне обслуговування протягом одного року гарантії. Завод пройшов ISO9001, ISO14001 і OH SAS18001. Гідравлічні клапани Huade широко використовуються у військовій промисловості та інших галузях завдяки чудовій продуктивності.
|
Технічні дані (Для застосувань за межами цих параметрів, будь ласка, зверніться до нас!) |
||
|
Розмір |
10 |
|
|
Максимум |
порт A. B. P (㎫) |
до 31,5 |
|
порт T (㎫) |
до 15 |
|
|
Максимальний потік (л/хв) |
до 120 |
|
|
Перетин потоку (положення керування 0) |
для символу Q, 6% номінального поперечного перерізу |
|
|
для символу W, 3% від номінального поперечного перерізу |
||
|
Рідина під тиском |
Мінеральні масла (для ущільнення NBR) або |
|
|
Діапазон температури рідини під тиском（℃） |
-30～+80 |
|
|
Діапазон в'язкості (мм2/с) |
2,8 до 500 |
|
|
Вага (кг) |
прибл.3,3 |
|
|
Контроль потужності на ручці (N) |
з фіксатором прибл.16~23 |
|
|
без фіксатора прибл.20~27 |
||
особливості:
▶ Золотниковий клапан прямого приводу з ручним важелем
▶ З пружинним поверненням або фіксатором, опція
▶ Для монтажу підкладки
▶ Шаблон портування відповідно до Din 24 340, форма A, ISO 4401 і CETOP - RP 121H
застосування:
Напрямний клапан типу WMM 10 використовує пластинчасте з’єднання, яке має переваги невеликого розміру, великої пропускної здатності та високої надійності порівняно з іншими вітчизняними серійними клапанами. Він широко використовується в будівельних машинах, хімічних машинах, машинах легкої промисловості, локомотивах та інших галузях промисловості.
Клапани типу WMM 10 є золотниковими клапанами, що приводяться в дію ручним важелем. Вони контролюють початок, зупинку та напрямок потоку.
Напрямні клапани в основному складаються з корпусу ①, ручного важеля ②, басейну керування ③, а також однієї або двох зворотних пружин ④. У неробочому стані золотник ③ керування утримується в нейтральному або вихідному положенні за допомогою поворотних пружин ④. Золотник керування ③ приводиться в дію за допомогою ручного важеля ②, який діє через шарнір і штифт безпосередньо на золотник керування ③. Таким чином, котушка переміщується з положення спокою в необхідне положення перемикання. Після повернення ручного важеля ② в нульове положення перемикання золотник ③ повертається в нейтральне положення за допомогою поворотних пружин ④.
Тип 4WMM../F.. (з фіксатором)
Ці клапани є 2- або 3-позиційними регулюючими клапанами, які оснащені фіксатором, який працює в усіх положеннях перемикання.
Розріз типу WMM10...30B
