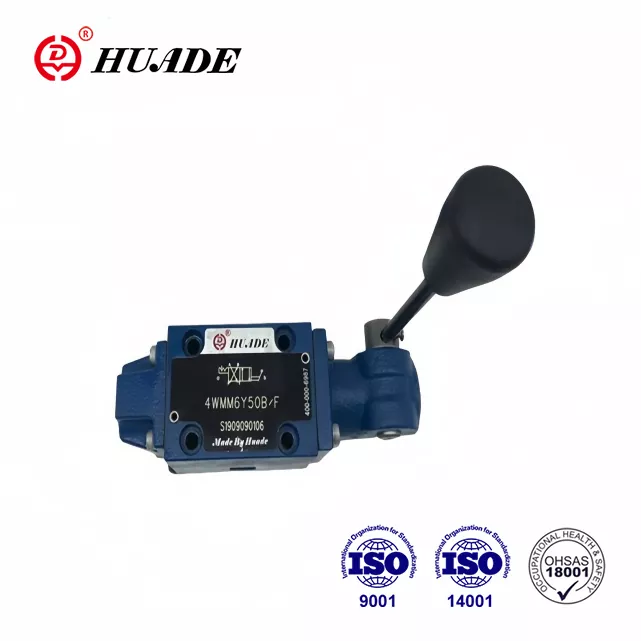

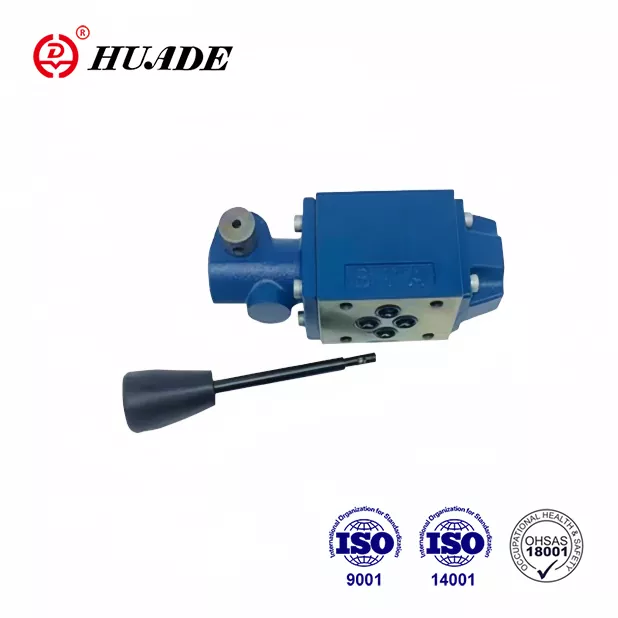

Клапани WMM 6 можуть повністю замінити ту саму модель Rexroth® завдяки двом довгостроковим досвідом співпраці між Huade і Rexroth. Ціна Huade® WMM 6 більш розумна. Він конкурентоспроможний з гарною якістю та нижчою ціною. Huade використовує понад 750 одиниць виробничого обладнання, імпортованого зі США, Японії, Німеччини та Швейцарії. Велику увагу приділяє якості завдяки дуже суворій системі тестування. Завод пройшов ISO9001, ISO14001 і OH SAS18001. Це надійний національний бренд у Китаї. Гідравлічні клапани Huade широко використовуються у військовій промисловості та інших галузях завдяки чудовій продуктивності.
|
Технічні дані (Для застосувань за межами цих параметрів, будь ласка, зверніться до нас!) |
|||||
|
Розмір |
6 |
10 |
16 |
25 |
|
|
Максимум |
порт A. B. P(㎫) |
до 31,5 |
до 35 |
||
|
порт T (㎫) |
до 16 |
до 15 |
до 25 |
до 25 |
|
|
Максимальний потік (л/хв) |
до 60 |
до 100 |
до 300 |
до 450 |
|
|
Перетин потоку (положення керування 0) |
для символу Q, 6% номінального поперечного перерізу |
для символу Q, V, 16% номінального перетину |
|||
|
Рідина під тиском |
Мінеральні масла (для ущільнення NBR) або |
||||
|
Діапазон температури рідини під тиском（℃） |
-30～+80 |
||||
|
Діапазон в'язкості (мм2/с) |
2,8 до 500 |
||||
|
Вага (кг) |
прибл.1,4 |
прибл.3,3 |
прибл.8 |
прибл.17 |
|
|
Контроль потужності на ручці (N) |
без зворотного тиску бл.20 |
з фіксатором прибл.16~23 |
прибл.75 |
прибл.120 |
|
особливості:
▶ Золотниковий клапан прямого приводу з ручним важелем
▶ З пружинним поверненням або фіксатором, опція
▶ Для монтажу на підкладці
▶ Невеликий розмір, велика пропускна здатність і висока надійність
▶ Шаблон портування відповідно до Din 24 340, форма A, ISO 4401 і CETOP - RP 121H
застосування:
Напрямний клапан типу WMM 6 може використовуватися разом з іншими багатошаровими клапанами такого ж розміру. Він широко використовується в будівельних машинах, хімічних машинах, машинах легкої промисловості, локомотивах та інших галузях промисловості.
Напрямні клапани WMM 6 — це золотникові клапани, що керуються ручним важелем. Вони контролюють початок, зупинку та напрямок потоку.
Напрямні клапани в основному складаються з корпусу ①, ручного важеля ②, басейну керування ③, а також однієї або двох зворотних пружин ④. У неробочому стані керуючий золотник ③ утримується в нейтральному або вихідному положенні за допомогою поворотних пружин ④. Золотник керування ③ приводиться в дію за допомогою ручного важеля ②, який діє через шарнір і штифт ⑤ безпосередньо на золотник керування ③. Таким чином, золотник переміщується з положення спокою в необхідне положення перемикання. Після повернення ручного важеля ② в нульове положення перемикача золотник ③ повертається в нейтральне положення за допомогою поворотних пружин ④.
Тип 4WMM../F.. (з фіксатором)
Ці клапани є 2- або 3-позиційними регулюючими клапанами, які оснащені фіксатором, який працює в усіх положеннях перемикання.
Розріз типу WMM 6
