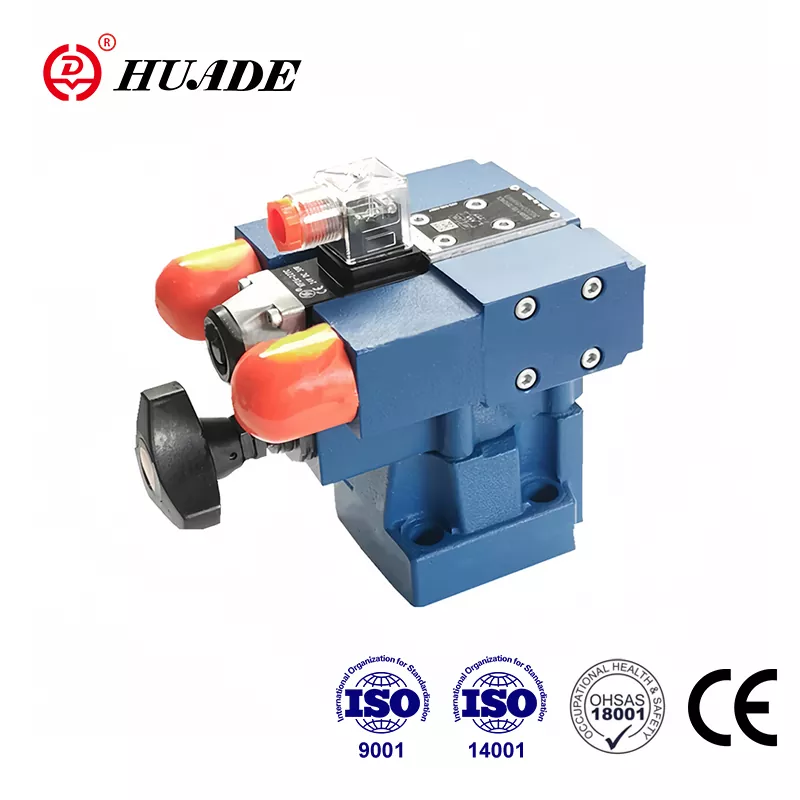

Huade Hydraulic приділяє більше уваги практичності його продукції. Клапан для зняття тиску DB3U є конкурентоспроможними з добре знає продукти з хорошою якістю та нижчою ціною. Huade Hydraulic запровадив передові технології від Rexroth завдяки двом довгостроковій співпраці з Rexroth. Як провідний бренд у гідравлічній промисловості Китаю, клапани з надання тиску Huade® виграють широке визнання ринку та довіру користувачів. Усі гілки підприємства пройшли ISO9001, ISO14001 та OH SAS18001. Провідні продукти Huade® отримали сертифікат CCS (Китайське класифікаційне товариство) та широко використовуються в морській промисловості.
|
Розмір |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Потік (л/хв) |
Ниткове з'єднання |
100 |
200 |
400 |
600 |
||
|
Монтаж підрозділу |
- |
200 |
- |
400 |
- |
600 |
|
|
Робочий тиск (MPA) |
Порти A, B, X.Up TO31.5 |
||||||
|
Задній тиск (порт Y) (MPA) |
до 31.5 |
||||||
|
Хв. Встановлення тиску (MPA) |
див. Криві роботи |
||||||
|
Макс. Встановлення тиску (MPA) |
до 10 або 31.5 |
||||||
|
Рідина |
Мінеральна олія (для ущільнення NBR) або ефір фосфатів (для ущільнення FPM) |
||||||
|
Діапазон в'язкості (мм ²/с) |
Від 10 до 800 |
||||||
|
Діапазон температури (℃) |
-30 до +80 |
||||||
|
Розмір спрямованого клапана |
див. спрямований клапан 4we5 |
||||||
Особливості:
▶ Монтаж підрозділу
▶ Нарматне з'єднання
▶ Установка в колекторах
▶ 3 елементи коригування:
. Обертова ручка
. Гвинт із внутрішнім шестикутником та захисною кришкою
. Поворотна ручка з масштабом
▶ Соленоїдне керування за допомогою встановленого спрямованого клапана
Застосування:
Для обмеження робочого тиску використовується клапан з рельєфом DB3U.
Типи клапанів тиску DB3U - це клапани з усунення тиску, що працюють на пілоті. Вони можуть перемикатися на різні (2 або 3 стадія тиску) за допомогою спрацьованих соленоїдів.
Клапани для зняття тиску складаються в основному з головного клапана. 4/3,4/1-спрямований контрольний клапан (тип WE5 ...) та три пілотні клапани.
У стані деіненергічного стану тиск у порту A встановлюється пілотним клапаном (7).
Тиск, присутній у порту А, діє на головну котушку (1). У той же час тиск застосовується через контрольні лінії (12) та (4), які оснащені отворами (2) та (3), на пружинній навантаженій стороні основної котушки (1) та на поплею (6) у пілотному контрольному клапані (7). Якщо тиск у порту перевищує значення, встановлене на весні (8), Поппет
(6) відкривається проти весни (8).
Сигнал для цього надходить внутрішньо через контрольні лінії (12) та (4) від порту А. Рідина тиску на пружинній навантаженій стороні основної котушки (1) тепер протікає через лінію управління (3), Поппет (6) у пружину (9). У типі DB3U ... 30/..., він протікає внутрішньо через лінію управління (10) до танка, або в типі DB3U..30/.. y .., зовні через порт Y. Через отвори (2) та (3) падіння тиску відбувається в основній колі (1), з'єднання з порту A до порту B відкрита. Тепер рідина тиску протікає з порту A до порту B, зберігаючи робочий тиск клапана.
Коли соленоїд "A" під напругою: тиск у порту A встановлюється пілотним клапаном II.
Коли соленоїд "B" під напругою: тиск у порту A встановлюється пілотним клапаном I.
Налаштований тиск пілотного клапана (7) повинен бути вищим, ніж встановлений тиск пілота I та II.
Тип DB2U
Тип клапанів тиску DB2U складається в основному клапана керування спрямованим (тип WE5 ...) та трьох пілотних клапанів, функція цього клапана в основному така ж, як тип клапана DB3U.
Структура клапана для зняття тиску DB3U
Символи
