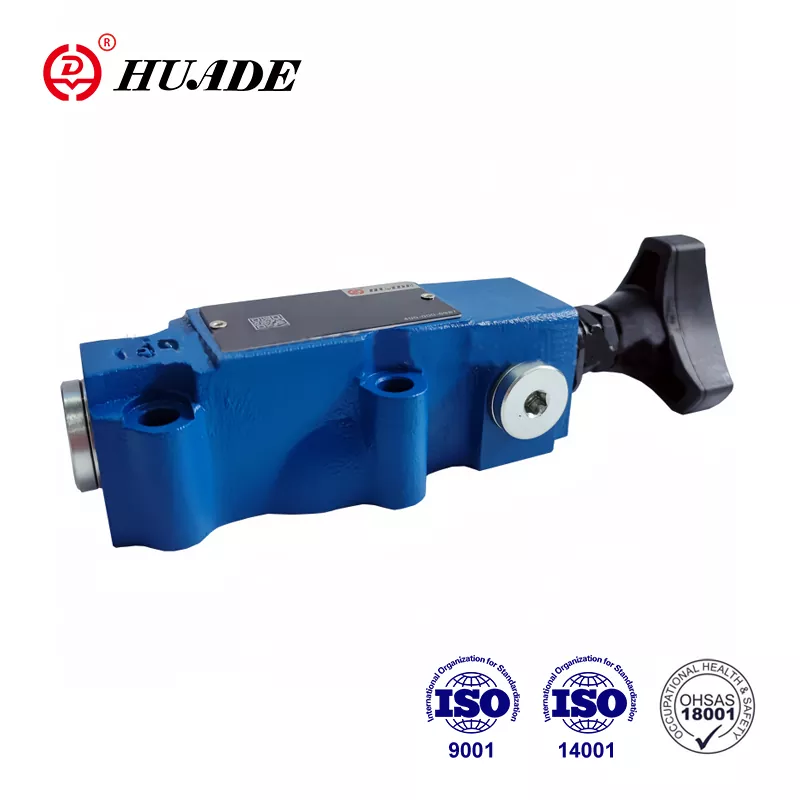

досвід співпраці з Rexroth з 1979 року. Запобіжний клапан дистанційного керування Huade® DBT має доступну ціну. Це більш передові технології та довговічність, ніж аналогічні продукти цієї лінії. Huade Hydraulic приділяє велику увагу якості. На заводі працює понад 750 одиниць передового виробничого обладнання, імпортованого з усього світу для забезпечення якості гідравлічних клапанів. Усі напірні клапани пройдуть ретельні випробування перед тим, як залишити завод. Завод пройшов ISO9001, ISO14001 і OH SAS18001. Huade® є видатним брендом у китайській гідравлічній промисловості. Серія клапанів регулювання тиску широко використовується в морській гідравлічній системі та інших галузях завдяки чудовій продуктивності.
|
Технічні дані |
||
|
Рідина під тиском |
Мінеральне масло (для ущільнення NBR) або фосфатний ефір (для ущільнення FPM) |
|
|
Діапазон температур（℃） |
-30～+80 |
|
|
Діапазон в'язкості (мм2/с) |
10~800 |
|
|
макс. потік (л/хв) |
3 |
|
|
макс. робочий тиск (МПа) |
31.5 |
|
|
макс. Тиск налаштування (МПа) |
до 10 або 31,5 |
|
|
Зворотний тиск |
DBT (МПа) |
|
|
DBWT (МПа) |
До 10 (AC); до 16 (DC) |
|
особливості:
▶ пульт дистанційного керування
▶ монтаж підкладки
▶ три елементи регулювання:
▶ Поворотна ручка
▶ Hex. гвинт із головкою із захисним ковпачком
▶ Поворотна ручка зі шкалою, що замикається
Клапани тиску дистанційного керування типів DBT і DBWT є запобіжними клапанами з пілотним керуванням.
Тип DBT складається в основному з головного клапана (1), основного золотника (2), сідла клапана (3) і регулювання (6)
Тиск системи діє на золотник (2) через отвір. Якщо тиск перевищує значення клапана, встановленого на пружині, рідина під тиском зливається в резервуар з порту T (або зовнішнього дренажу).
Будова та умовні позначення клапана скидання тиску DBT
1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.
2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря.
3. Продукти без пластини під час виходу з заводу.
4. Кріпильні гвинти клапана повинні мати високий рівень інтенсивності (клас 10.9). Будь ласка, виберіть і використовуйте їх відповідно до параметрів, указаних у книзі зразків.
5. Шорсткість поверхні, пов'язаної з клапаном, необхідна шорсткість поверхні становить 0,8.
6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
