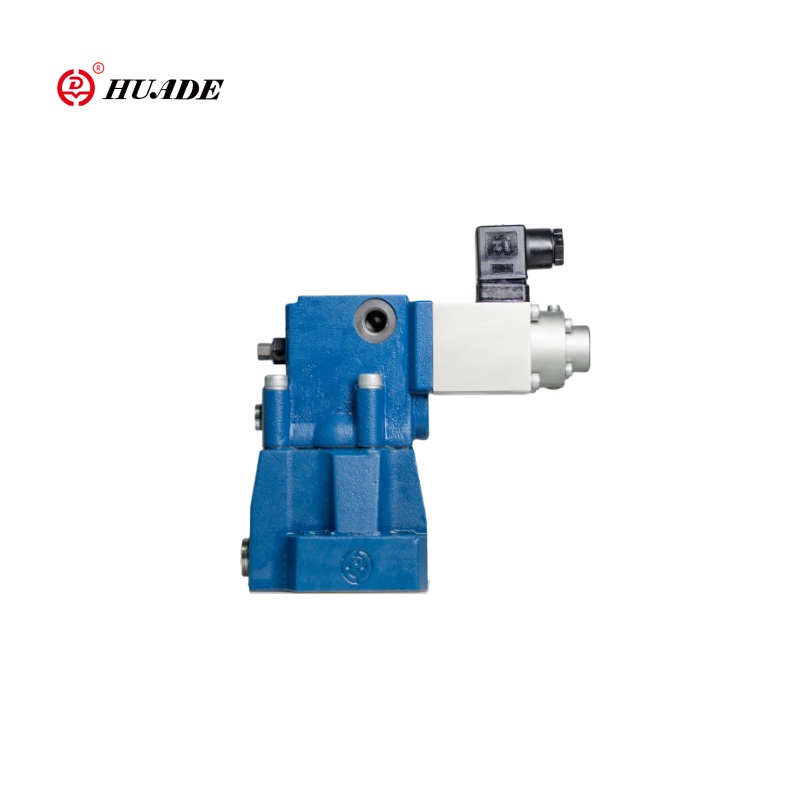

Пропорційний клапан зменшення тиску серії DBE може плавно встановити тиск системного системного тиску через роботу пропорційного соленоїда, відповідаючи різним робочим вимогам. Характеристики цього продукту включають точний контроль, стабільність та надійність та прості у підтримці. Пропорційне зниження тиску клапана DBE доступний у декількох моделях та специфікаціях для задоволення різних потреб. Наприклад, Huade Hydraulic виробляє такі моделі, як DBE10-30B/315YMDREM та DBE20-30B/200xym Пропорційні клапани тиску, які мають різні діапазони робочого тиску та характеристики потоку, що дозволяє користувачам вибирати відповідно до їх потреб.
| Гідравлічні дані | ||||
| Макс. Порти тиску A. B і X (MPA) | 31.5 | |||
| Повернення тиску (MPA) | Порт Y, окремий і при нульовий тиск до бака | |||
| Макс. НАСЕКАЛЬНИЙ тиск (MPA) | 5. 10. 20. 31,5 Те саме, що і стадія тиску | |||
| Хв. НАСЕКАЛЬНИЙ тиск (MPA) | Див. Характерні криві | |||
| Макс. Безпека тиску (MPA) | встановлений тиск | |||
| 5 | 10 | 20 | 31.5 | |
| 1 до 62 | 1 до 122 | Від 1 до 222 | 1 до 342 | |
| Макс. потік (л/хв) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Пілотний потік (л/хв) | 0,7 до 2 | |||
| Лінійність (%) | ± 3,5 | |||
| Повторюваність (%) | <± 2 | |||
| Типова варіація (%) | <± 2 макс. тиск | |||
| Гістерезис (%) | З сплеском ± 1,5 макс. | |||
| Час перемикання | Від 30 до 150 | |||
| Рідина | Мінеральна олія (для ущільнення NBR), ефір фосфатів (для ущільнення FPM) | |||
| Діапазон в'язкості (мм2/с) | 2,8 до 380 | |||
| Діапазон температури рідини тиску (℃) | Від -20 до+70 | |||
| Ступінь забруднення (мкм) | ≤20 (рекомендація 10) | |||
| Електричні технічні дані | |
| Підсилювач | VT-200G40, що постачається разом із клапаном разом |
| Напруга живлення | DC |
| Min.control струм (a) | 0.1 |
| Max.control currenl (a) | 0.8 |
| Опір котушки （ω） | Холодна вартість при 20 ℃ становить 19,5; Max.Wam Значення - 28,8 |
| Діапазон температури рідини тиску (℃) | +50 |
| Робочий стан | Продовжувати |
| Захист клапана | IP65 |
| Електричні з'єднання | штепсель |
Особливості:
▶ Для монтажу субплати
▶ Укладено в блок
▶ Необов’язкове додаткове максимальне обмеження тиску за допомогою пружинного навантаженого пілотного клапана
▶ Клапан та електронне управління Форма одного джерела
Застосування:
Пропорційний клапан полегшення тиску DBE широко використовується в різних гідравлічних системах, які потребують точного контролю тиску, таких як будівельна машина, металургійне обладнання, суднобудування та інші поля. Вони відіграють вирішальну роль у цих галузях, підвищуючи стабільність та надійність систем.

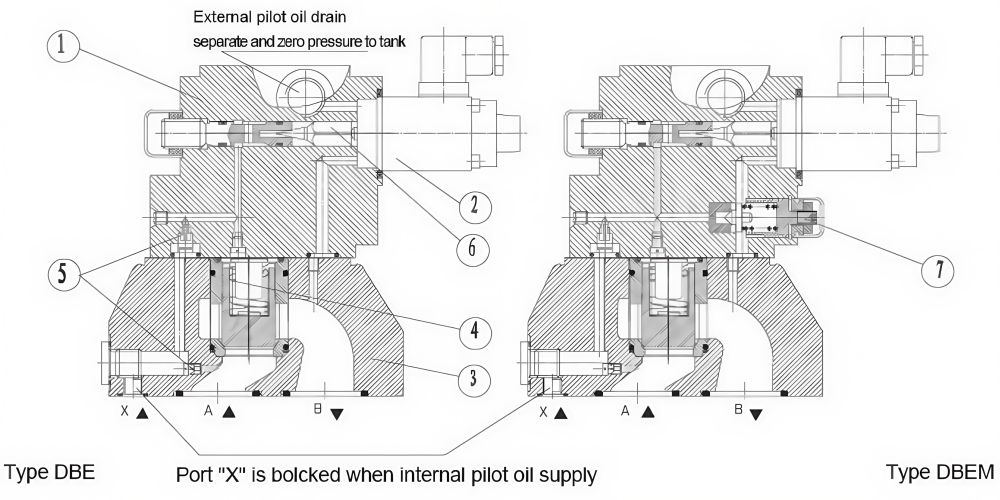

Ці клапани в основному складаються з пілотного контрольного клапана (1) з пропорційним соленоїдом (2) та головним клапаном (3) з основною вставкою котушки (4).
Тип DBE:
Налаштування тиску залежить від командного значення через пропорційний соленоїд (2). Тиск, присутній у порту А, діє на нижній стороні основної котушки (4). У той же час цей тиск діє на навантаженій пружинній стороні основної котушки (4) через оріфії (5). Гідравлічна сила діє на пілотному поппі (6). Коли гідравлічна сила надходить соленоїдною силою, то відкривається пілотний поппет (6). Через те, що пілотне масло тепер може протікати до бака через порт Y, на головній котушці відбувається падіння тиску (4), яка діє на головній котушці і піднімає її проти сили повернення пружини. Зв'язок від A до B відкривається, і більше немає підвищення тиску
Структура Пропорційний клапан злегшення тиску DBE
