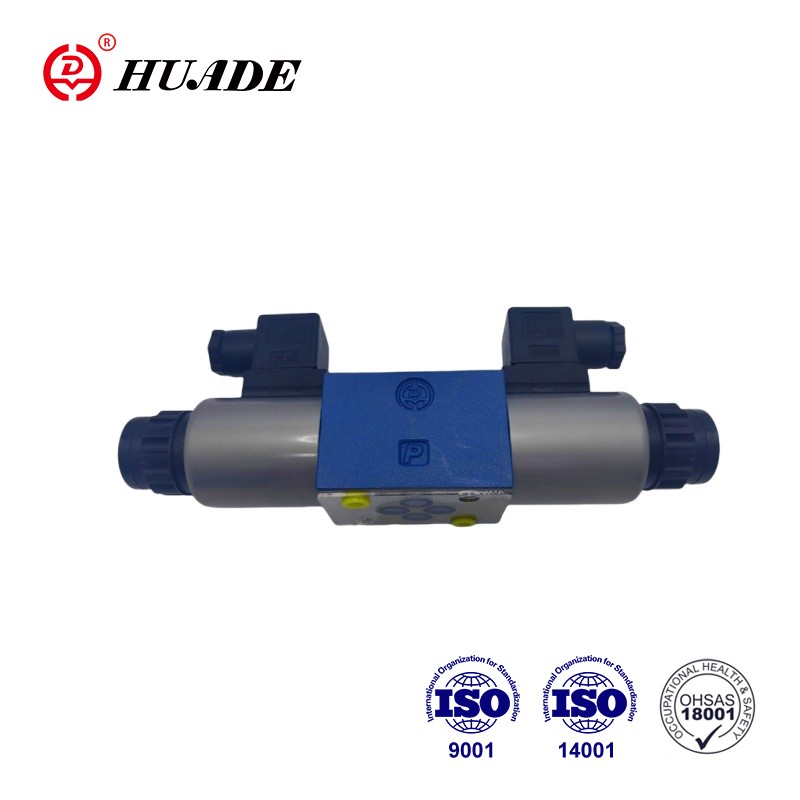

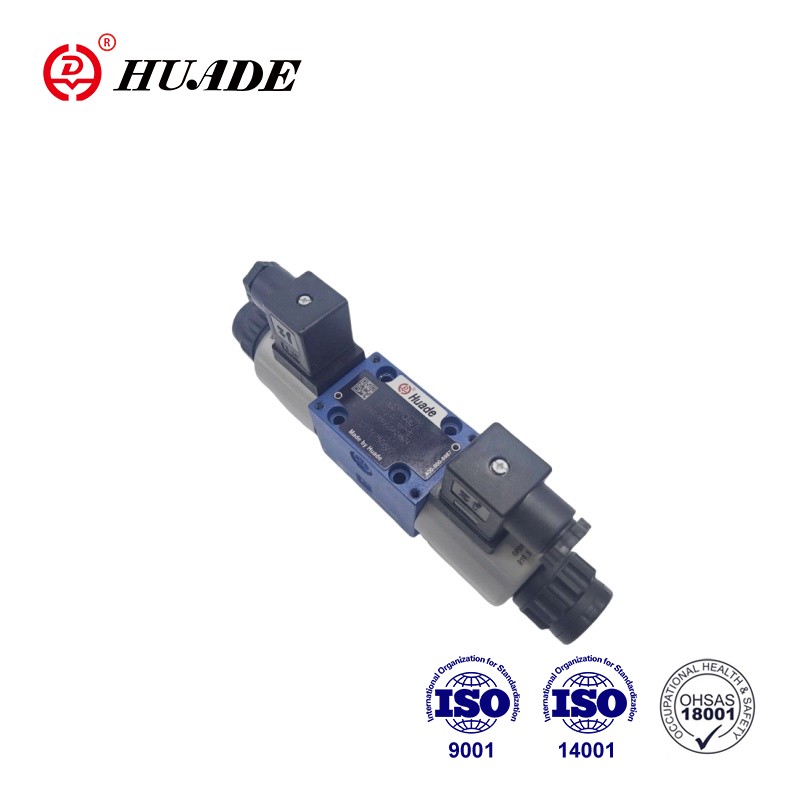

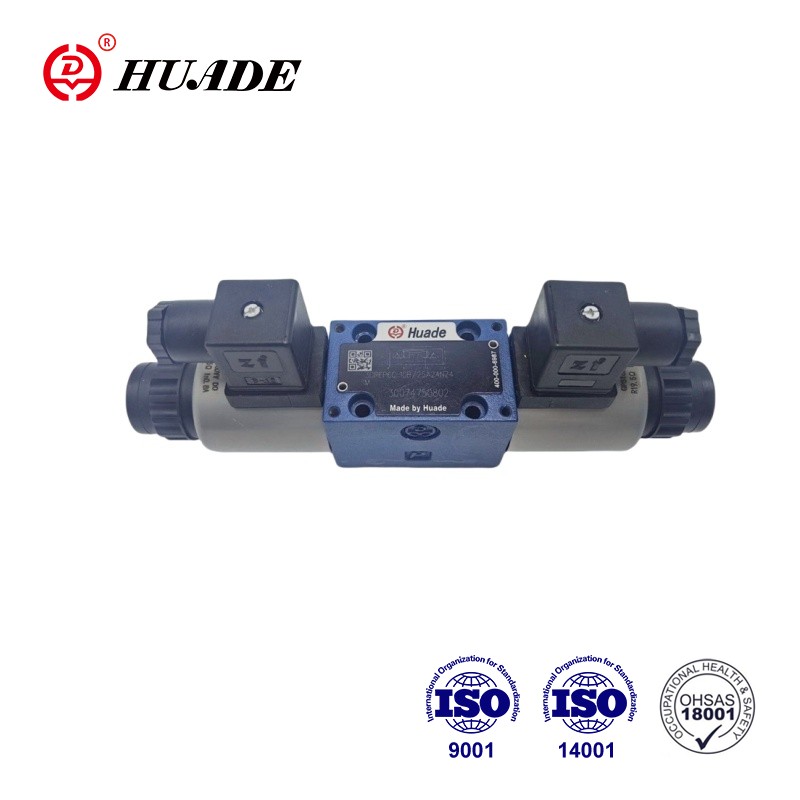

Триходовий пропорційний редукційний клапан 3DREP 6A може точно регулювати вихідний тиск відповідно до змін вхідного сигналу, щоб відповідати вимогам тиску в процесі виробництва. У той же час, стабільна робота 3DREP 6A також забезпечує безперервність і безпеку виробничого процесу.
| Гідравлічний | ||
| Робочий тиск (МПа) | Порт П | 10, якщо понад 10, тоді встановіть клапан типу ZDR6DP..-30B/...у вхідний порт |
| Порт Т | 3 | |
| Максимальний потік (л/хв) | 15(∆p=5МПа) | |
| Ступінь забруднення (um) | Рекомендований фільтр із мінімальним коефіцієнтом утримання β10≥ 75 | |
| Гістерезис (%) | ≤3 | |
| Точність повторюваності (%) | ≤1 | |
| Чутливість відповіді (%) | ≤1 | |
| Діапазон розвороту (%) | ≤1 | |
| Рідина під тиском | Мінеральне масло (для ущільнення NBR), фосфатний ефір (для ущільнення FPM) | |
| Діапазон в'язкості (мм2/с) | 2,8 до 380 | |
| Діапазон температури рідини під тиском (°C) | -20 до +70 | |
| монтаж | за бажанням, бажано горизонтальні | |
| Вага (кг) | Тип C: 2,6; тип A.B: 1,5 | |
| Електрика, соленоїд | ||
| Напруга живлення | DC24V | |
| Номінальний струм на соленоїд (А) | 0.8 | |
| Максимальний струм на соленоїд (A) | ≤0,02 | |
| Опір котушки соленоїда (Ω) | Холодне значення при 20°C | 19.5 |
| Макс. тепле значення | 28.8 | |
| Робочий стан | безперервний | |
| Температура умов (°C) | ~+50 | |
| Температура котушки (°C) | ~+150 | |
| Захист згідно DIN40 050 | IP65 | |
| Електричні з'єднання | 3DREP | з компонентним штекером до DIN43650-AM2 штекерний роз'єм відповідно до DIN 43 650-AF2/Pg11 |
| 3DREPE | з компонентним штекером до роз’єму E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
особливості:
▶Пропорційні клапани з прямим керуванням для контролю тиску та напрямку потоку
▶Приводиться в дію через пропорційні соленоїди з центральною різьбою та знімною котушкою
▶Котушка керування з центром пружини
застосування:
Триходовий пропорційний редукційний клапан 3DREP 6A широко використовується в промислових галузях, мобільних механічних гідравлічних системах, верстаках та іншому висококласному обладнанні.
3-ходовий редукційний клапан типу 3DREP 6. приводиться в дію безпосередньо пропорційними соленоїдами. Вони перетворюють вхідний електричний сигнал у вихідний сигнал пропорційного тиску.
Пропорційні соленоїди є керованими електромагнітами постійного струму з мокрим штифтом із центральною різьбою та знімною котушкою. Опціонально електромагніти керуються зовнішньою електронікою.
◆Дизайн:
Клапан в основному складається з:
◆функція:
Коли соленоїди (1 і 2) знеструмлені, керуючий золотник (5) утримується в центральному положенні пружинами стиснення.
Керуючий золотник (2) безпосередньо активується, коли один із соленоїдів подається під напругу.
наприклад за допомогою електромагніту "а" (1)
→Золотник вимірювання тиску (5) і золотник керування (4) рухаються вправо пропорційно вхідному електричному сигналу.
→ З'єднання від P до B і A до T здійснюється через поперечні перерізи отвори з прогресивними характеристиками потоку
◆Знеструмлення соленоїда (1)
→ Золотник керування (4) повертається в центральне положення пружинами стиснення
У середньому положенні з’єднання A і B з T відкриті, отже рідина під тиском може вільно надходити в резервуар. Додаткове ручне керування дозволяє переміщувати золотник керування (4) без подачі живлення на соленоїд.
●Увага!
Ненавмисне використання ручного керування може призвести до неконтрольованого руху машини!
Символи пропорційного редукційного клапана 3DREP 6A
