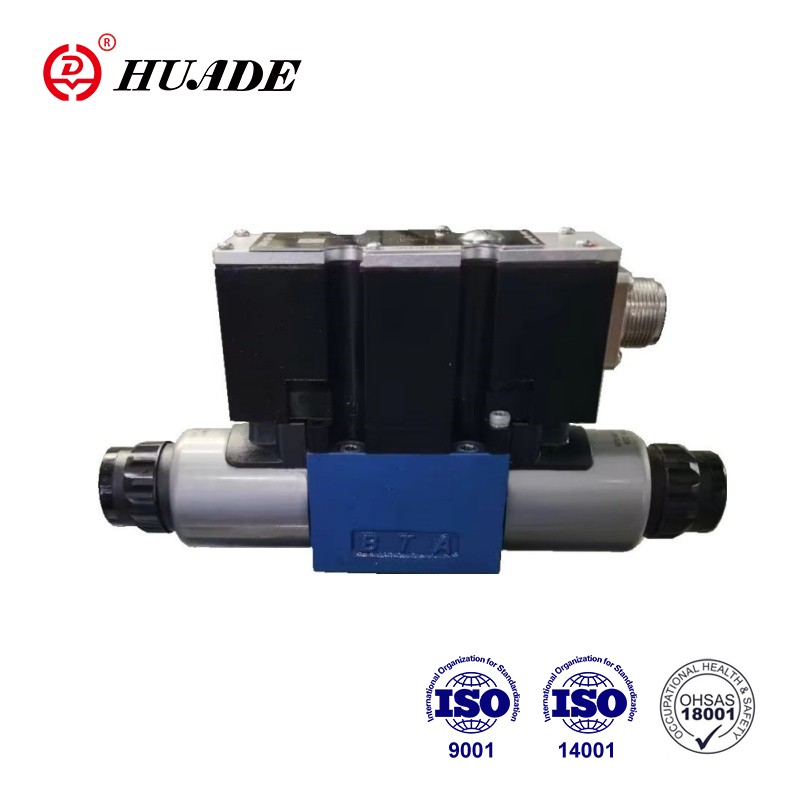

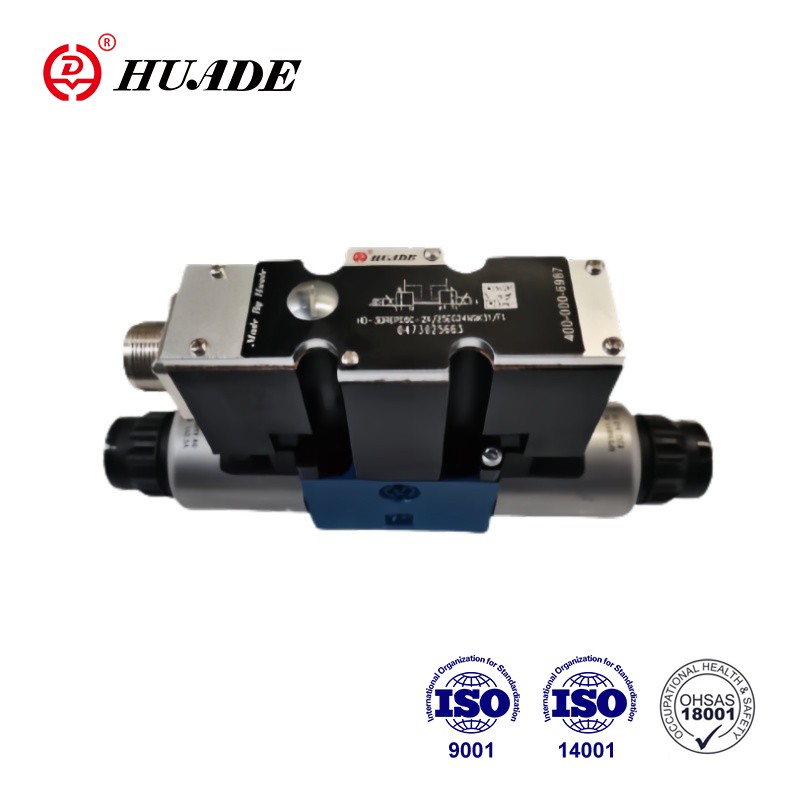

3-ходовий редукційний клапан типу 3DREP6-2X...приводиться в дію безпосередньо пропорційними соленоїдами. Вони перетворюють вхідний електричний сигнал у вихідний сигнал пропорційного тиску. Пропорційні соленоїди є керованими електромагнітами постійного струму з мокрим штифтом із центральною різьбою та знімною котушкою. Соленоїди керуються опціонально через зовнішню керуючу електроніку (тип 3DREP-2X) або вбудовану керуючу електроніку (тип 3DREPE-2X).
| Гідравлічний | |||
| Тип клапана | HD-3DREP | HD-3DREPE | |
| Діапазон робочого тиску МПа | Порт П | від 2 до 10 для ступеня тиску 1,6 | |
| 3 до 10 для ступеня тиску 2,5 | |||
| Від 5 до 10 для ступеня тиску 4,5 | |||
| Порт Т | від 0 до 3 | ||
| Макс.потік л/хв | 15 (△p=5 МПа) | ||
| Тонкість фільтра (мкм) | ≤20 (бажано ≤10) | ||
| Гістерезис (%) | ≤5 | ||
| Точність повторюваності (%) | ≤1 | ||
| Чутливість відповіді (%) | ≤0,5 | ||
| Рідина під тиском | Мінеральне масло, або фосфатний ефір | ||
| Діапазон в'язкості мм2/с | 20 ~ 380 | ||
| Діапазон температури рідини під тиском (℃) | -20~+80 | ||
| Вага (кг) | 2 | 2.2 | |
| Електричний | |||
| Електричні дані, соленоїд | |||
| Тип клапана | HD-3DREP | HD-3DREPE | |
| Тип напруги | DC | DC | |
| Номінальна напруга (В) | 24 | ||
| Максимальний струм (A) | 1.5 | 2.5 | |
| Опір котушки соленоїда (Ω) | Холодне значення при 20 ℃ | 4.8 | 2 |
| Макс. значення тепла | 7.2 | 3 | |
| Мито (%) | 100 | ||
| Температура котушки ℃ | до 150 | ||
| захист | IP65 | ||
| Електрика, електроніка управління | |||
| Підсилювач | HD-VT-VSPA2-50-1X/T1 (з 1 часом зміни) | вбудована керуюча електроніка | |
| HD-VT-VSPA2-50-1X/T5 (з 5 часами зміни) | |||
| Напруга живлення | Номінальна напруга VDC | 24 | |
| Нижнє граничне значення V | 19 | ||
| Верхнє граничне значення V | 35 | ||
| струм споживання | Імакс А | 1.8 | |
| Імпульсний струм А | 4 | ||
особливості:
▶ Пропорційні клапани з прямим керуванням для контролю тиску та напрямку потоку
▶Приводиться в дію через пропорційні соленоїди з центральною різьбою та знімною котушкою
▶Ручне керування, опціонально
▶Котушка керування з центром пружини
▶Тип HD-3DREPE з вбудованою електронікою, інтерфейс A1
▶Зовнішня електроніка керування для типу HD-3DREP:
▶Аналоговий підсилювач типу HD-VT-VSPA2-50-1X/...у форматі Eurocard
▶Цифровий підсилювач типу HD-VT-VSPD-1-1X/. ..у форматі Eurocard
▶Підсилювач електричний тип HD-VT-11118 модульного виконання
▶ Електроніка клапанів і пропорційного керування з одного джерела
застосування:
Пропорційний редукційний клапан 3DREP6-2X широко використовується в автоматичному управлінні гідравлічними системами в різних галузях промисловості, таких як верстатобудування, легка промисловість, металургія і так далі.
Клапан в основному складається з: соленоїдів (5 і 6), корпуса (1), золотника керування (2) із золотниками для вимірювання тиску (3 і 4) і додаткової вбудованої електроніки клапана (7).
Коли соленоїди (5 і 6) знеструмлені, керуючий золотник (2) утримується в центральному положенні пружинами стиснення. Керуючий золотник (2) безпосередньо активується, коли один із соленоїдів подається під напругу.
наприклад за допомогою електромагніту (5): золотник вимірювання тиску (3) і контрольний золотник (2) рухаються вправо пропорційно вхідному електричному сигналу. З'єднання від P до B і A до T здійснюється через поперечні перерізи отвори з прогресивними характеристиками потоку.
Знеструмлення соленоїда (5): керуючий золотник (2) повертається в центральне положення пружинами стиснення. У середньому положенні з’єднання A і B з T відкриті, тому рідина під тиском може вільно надходити в резервуар. Додаткові ручні перемикачі (9 або 10) дозволяють переміщати золотник керування (2) без подачі напруги на соленоїд.
Функція цієї версії 2-позиційного клапана в основному така ж, як і клапана з 3-позиційним перемиканням.
Однак 2-позиційні клапани оснащені лише електромагнітом 5 або 6. Заглушка (11) встановлюється замість другого соленоїда
Символи пропорційного редукційного клапана 3DREP6-2X
