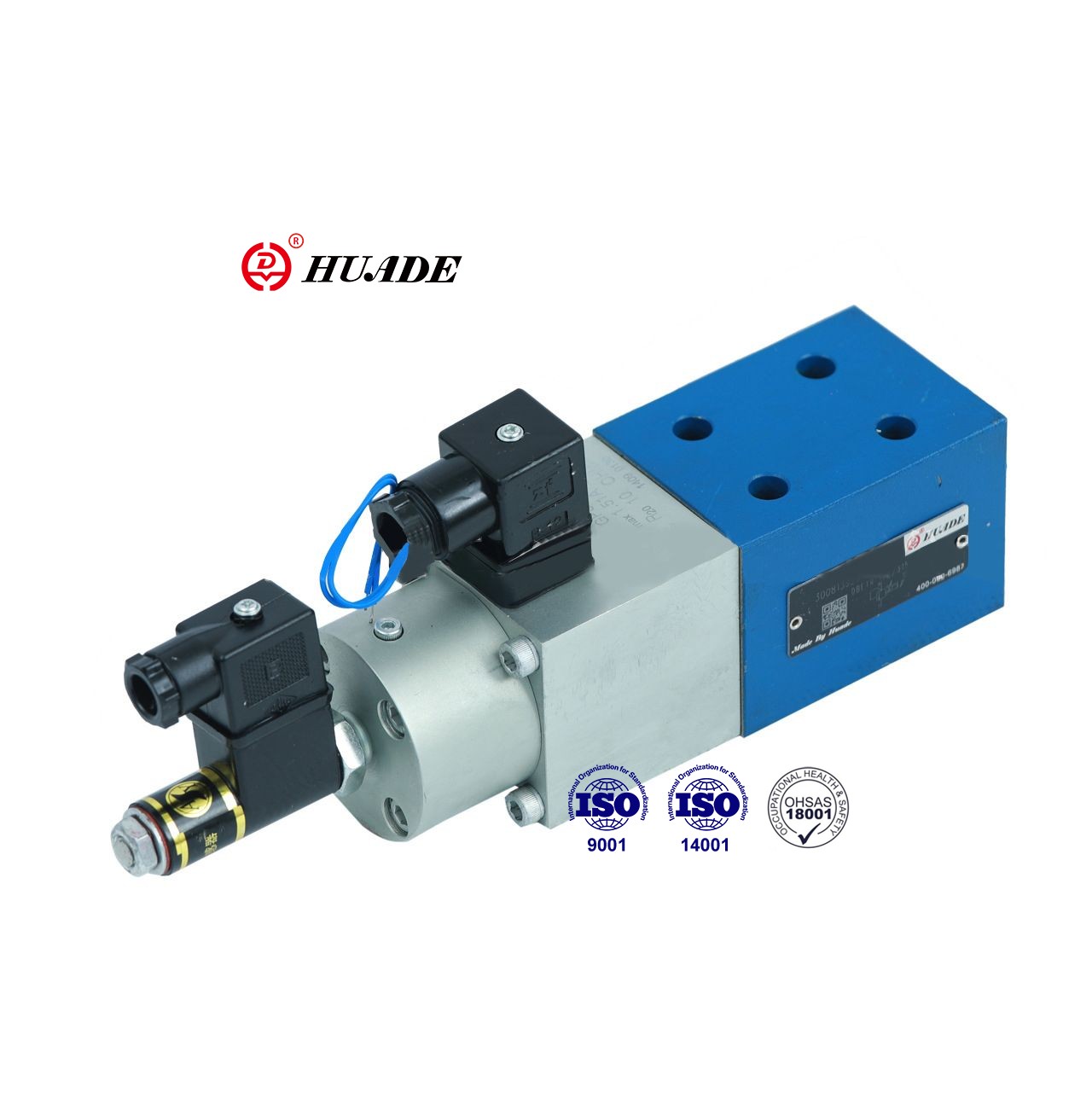

Цей пропорційний запобіжний клапан DBETR регулює тиск пропорційно до значення електричної команди. Клапан DBTR широко використовується в закритих системах з системою дистанційного контролю тиску. Клапани Huade DBETR використовують ті самі стандарти, що й продукти Rexroth. Цей пропорційний клапан тиску DBETR може замінити продукти тієї ж серії, а ціна відносно доступна.
| Гідравлічний | |||
| Макс. встановлений тиск (МПа) | Ступінь тиску 2,5 МПа | 2.5 | |
| Ступінь тиску 8,0 МПа | 8 | ||
| Ступінь тиску 18,0 МПа | 18 | ||
| Ступінь тиску 31,5 МПа | 31.5 | ||
| Хв. встановлений тиск (МПа) | (див. характерні криві) | ||
| Максимальний робочий тиск (МПа) | порт T (з регулюванням тиску) | 0.2 | |
| порт T (без регулювання тиску) | 10 | ||
| порт П | 31.5 | ||
| Максимальний потік (л/хв) | Ступінь тиску 25 | 10 | |
| Ступінь тиску 80 | 3 | ||
| Ступінь тиску 180 | 3 | ||
| Ступінь тиску 315 | 2 | ||
| Ступінь забруднення (мкм) | ≤20 (рекомендація 10) | ||
| Гістерезис (%) | < 1 з макс. регульований тиск | ||
| Повторюваність (%) | < 0,5 від максимально встановленого тиску | ||
| Лінійність (%) | 180; Ступінь тиску від 3 до 18 МПа | ≤ 1,5 максимального заданого тиску | |
| 315; Ступінь тиску від 6 до 31,5 МПа | |||
| Типова варіація (%) | Клапан | ± 3 від макс. регульований тиск | |
| Електричний контроль | <0,5 | ||
| Ступінчаста відповідь від 0 до 100% (мс) | Час відгуку (Pmin-Pmax) | Час відгуку (Pmax-Pmin) | |
| Ступінь тиску 2,5 і 18 МПа від 0 до 100 | 100 | 50 | |
| Ступінь тиску 31,5 МПа від 0 до 100 | 150 | 100 | |
| Рідина під тиском | Мінеральне масло (для ущільнення NBR), фосфатний ефір (для ущільнення FPM) | ||
| Діапазон в'язкості (мм2/с) | 2,8 до 380 | ||
| Діапазон температури рідини під тиском (°C) | -20 до +70 | ||
| Монтажне положення | необов'язковий | ||
| Вага (кг) | 4 | ||
| Електричний | ||||
| Поєднаний підсилювач | ВТ-5003С30 | |||
| Напруга живлення | DC | |||
| Опір котушки (Ω) | Холодне значення при 20 °C | 10 | ||
| Макс. тепле значення | 13.9 | |||
| (Робочий стан) Черг | Безперервний | |||
| Температура рідини під тиском (°C) | +50 | |||
| Напруга підсилювача | їздити повністю | 24±10% | ||
| комутувати три електричні джерела | 24 до 35 | |||
| Макс. споживана потужність (ВА) | 50 | |||
| Опір котушки при 20°C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Індуктивність (перетворювач) (мГн) | 6 до 8 | |||
| Частота генератора (перетворювача) (кГц) | 2.5 | |||
| Захист згідно DIN 40 050 | IP65 | |||
особливості:
▶Низький гістерезис
▶ Хороша повторюваність,
▶Електричний замкнутий контур контролю положення попереднього натягу пружини
▶Пропорційне керування електромагнітом з індуктивним датчиком положення (зрівноважений тиск)
▶Клапан і електронне керування з одного джерела
застосування:
Пропорційний запобіжний клапан DBETR широко використовується в різних галузях, таких як легка промисловість, верстатобудування, металургія тощо.
Клапан складається в основному з корпусу (1), пропорційного соленоїда (2) з індуктивним позиційним перетворювачем (3), сідла клапана (4) і тарілочки клапана (5).
Тиск встановлюється регулюванням потенціометра командного значення (від 0 до 9 В). Налаштування командного значення викликає натяг натискної пружини за допомогою електронного керування та пропорційного соленоїда (2). Натяг натискної пружини (6), тобто положення пластини пружини (7), визначається індуктивним позиційним датчиком (3). Будь-які відхилення від значення команди коригуються замкнутим контуром позиційного керування.
Використання цього принципу виключає ефект тертя соленоїда.
Переваги:
- Низький гістерезис
- Хороша повторюваність
Символи пропорційного клапана скидання тиску DBETR
