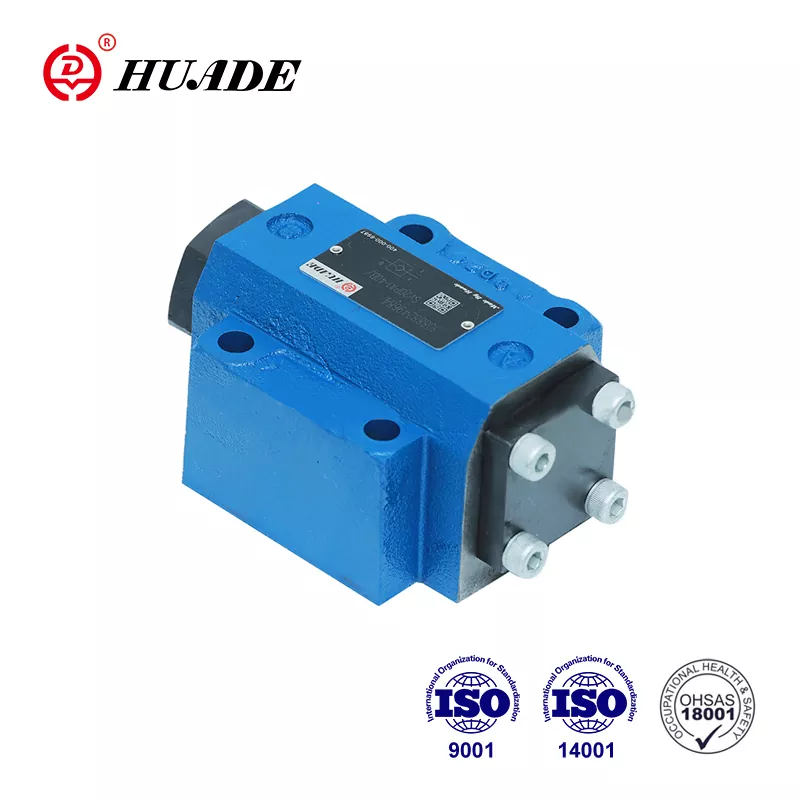

Що таке зворотний клапан?

2025-07-03

Ви коли-небудь замислювалися, як вода тече по трубах тільки в одному напрямку? Або чому повітря не тече назад у певних системах? Відповідь криється в простому, але блискучому пристрої під назвою зворотний клапан. Давайте розберемося, що таке зворотні клапани, як вони працюють і чому вони такі важливі в нашому повсякденному житті.

Що таке зворотний клапан?

Зворотний клапан — це механічний пристрій, який дозволяє рідинам (наприклад, воді, повітрю або маслу) протікати лише в одному напрямку. Подумайте про це як про односторонні двері для рідин і газів. Подібно до того, як двері з пружиною закриваються автоматично після того, як ви проходите через них, зворотний клапан закривається автоматично, коли рідина намагається текти назад.

Зворотні клапани також відомі під іншими назвами:

Зворотний клапан
Односторонній клапан
Запобіжник зворотного потоку

Ці клапани призначені для захисту обладнання, забезпечення безперебійної роботи систем і запобігання виникненню небезпечних ситуацій. Дізнайтеся чомузворотні та зворотні клапани однакові

Чому зворотні клапани важливі?

Зворотні клапани виконують кілька важливих завдань:

Захист обладнання:Вони запобігають пошкодженню дорогих насосів та іншого обладнання зворотним потоком
Безпека:Вони зупиняють небезпечний зворотний потік, який може спричинити вибух або забруднення
Ефективність системи:Вони допомагають підтримувати належний тиск і потік у системах трубопроводів
Економія коштів:Вони запобігають дорогому ремонту та системним збоям

Як працюють зворотні клапани?

Зворотні клапани працюють за простим принципом, який називається перепадом тиску. Ось як це працює:

Прямий потік (нормальна робота)

Коли тиск рідини вище за течією (з боку входу) є достатньо сильним, він тисне на рухому частину всередині клапана, яка називається ущільнювальним елементом. Це може бути диск, кулька або поршень. Коли тиск досягає певного рівня (званого тиском розтріскування), ущільнювальний елемент відходить від сідла клапана, дозволяючи рідині протікати.

Запобігання зворотному потоку

Коли тиск на вході падає або тиск у зворотному напрямку зростає, ущільнювальний елемент автоматично повертається до сідла клапана, блокуючи будь-який зворотний потік. Це відбувається через:

Сила тяжіння(вага ущільнювального елемента)
Сила пружини(пружина затискає елемент)
Протитиск(тиск зворотного потоку закриває його)

Ключові компоненти

Кожен зворотний клапан має такі основні частини:

Корпус клапана:Зовнішня оболонка, яка з’єднується з трубами
Сідло клапана:Поверхня, на якій лежить ущільнювальний елемент у закритому стані
Ущільнювальний елемент:Рухома частина (диск, кулька або поршень), яка відкривається та закривається
Весна(додатково): допомагає швидко закрити клапан
Шарнір або поворот(у деяких типах): дозволяє ущільнювальному елементу хитатися

Види зворотних клапанів

Існує кілька типів зворотних клапанів, кожен з яких призначений для певного застосування. Давайте розглянемо найпоширеніші з них:

1. Поворотний зворотний клапан

Як це працює:Шарнірний диск відкривається, коли рідина тече вперед, і закривається, коли потік припиняється або повертається назад.

Переваги:

Низький перепад тиску (не сильно чинить опір потоку)
Витримує високі витрати
Добре працює з рідинами, що містять тверді речовини
Відносно недорогий
Низький рівень обслуговування

Недоліки:

Може спричинити гідроудар (раптові стрибки тиску)
Закривається повільно
Має бути встановлено в правильному положенні (орієнтація має значення)
Не підходить для систем з пульсуючим потоком

Загальне використання:Водоочисні споруди, нафтопроводи, великі промислові системи. Для конкретних програм диводноспрямовані клапани.

2.Зворотний клапан підйому

Як це працює:Диск або поршень піднімається прямо над сідлом, коли рідина тече вперед, і опускається назад, коли потік припиняється.

Підтипи:

Поршневий зворотний клапан:Використовує циліндричний поршень
Кульовий зворотний клапан:Використовує кульку як ущільнювальний елемент

Переваги:

Дуже надійна герметизація
Міцний і довговічний
Добре витримує високий тиск і температуру
Добре підходить для систем зі змінними схемами потоку

Недоліки:

Більший перепад тиску, ніж поворотні клапани
Може легко забитися сміттям
Може спричинити гідроудар
Позиція установки є критичною

Загальне використання:Парові системи, водопроводи високого тиску, гідравлічне обладнання

3. Зворотний клапан з двома пластинами (батерфляй).

Як це працює:По центру шарнірно з’єднані дві напівкруглі пластини. Вони відкриваються назовні з прямим потоком і закриваються разом із зворотним потоком або пружинами. Дізнайтеся більше проповоротні клапани.

Переваги:

Компактний і легкий дизайн
Низький опір течії
Швидко закривається
Може працювати з різними типами рідин
Займає менше місця

Недоліки:

Може спричинити гідроудар
Обмежена пропускна здатність порівняно з поворотними клапанами
Потрібен вищий тиск відкриття

Загальне використання:Системи опалення, вентиляції та кондиціонування, системи водопостачання, обмежені простори, де розмір має значення

4. Інші важливі типи

Запірний зворотний клапан:Поєднує зворотний клапан з ручним запірним клапаном. Ви можете вручну закрити його для технічного обслуговування або екстрених ситуацій.
Пружинний зворотний клапан:Використовує пружину для швидкого закриття клапана. Працює в будь-якому положенні встановлення та швидко реагує на зміни потоку.
Вафельний зворотний клапан:Дуже тонка конструкція, яка поміщається між фланцями труби. Зменшує гідроудар і економить місце.
Мембранний зворотний клапан:Використовує гнучку гумову або пластикову діафрагму замість жорсткого диска. Повністю усуває гідроудар і добре працює в системах низького тиску.

Застосування зворотних клапанів у різних галузях

Зворотні клапани використовуються всюди, від великих промислових підприємств до побутової техніки. Давайте дізнаємося, де їх можна знайти:

Нафтова і газова промисловість

У нафтових і газових роботах зворотні клапани запобігають небезпечному зворотному потоку в:

Трубопроводи, що транспортують сиру нафту або природний газ
Устя свердловин, де видобувають нафту
Резервуари для зберігання та нафтопереробні заводи
Насосні станції

Ці клапани захищають дороге обладнання та запобігають екологічним катастрофам, таким як розливи нафти.

Очищення води та стічних вод

Муніципальні системи водопостачання використовують зворотні клапани для:

Не допускайте повернення забрудненої води в джерела чистої води
Захищайте водяні насоси від пошкоджень
Підтримуйте належний тиск у всій системі
Поводьтеся з водою, що містить тверді речовини та сміття

Системи ОВК

У системах опалення, вентиляції та кондиціонування повітря зворотні клапани:

Переконайтеся, що гаряча вода тече в правильному напрямку
Запобігайте пошкодженню обладнання
Підтримувати ефективність системи
Працюйте в тісних місцях, де потрібні компактні клапани

Електростанції та Котельні

Об’єкти виробництва електроенергії використовують зворотні клапани для:

Захищайте парові турбіни від зворотного потоку
Регулювання витрати води в котельних системах
Забезпечити безпечну роботу паропроводів високого тиску
Забезпечте ручне керування, коли це необхідно (закривайте зворотні клапани)

Щоденні програми

Можливо, зараз у вас вдома є зворотні клапани:

Посудомийні машини:Запобігайте зворотному витіканню брудної води в чисті водопроводи
Надувні матраци:Не допускайте виходу повітря, коли ви від’єднуєте насос
Системи поливу:Переконайтесь, що вода тече лише до рослин, а не назад до джерела
Зливні насоси:Запобігайте зворотному витіканню відкачаної води в підвал

Як правильно вибрати зворотний клапан

Вибір правильного зворотного клапана залежить від кількох важливих факторів:

1. Характеристики рідини

Тип рідини:Це вода, нафта, газ, пара чи щось із частинками?

Поворотні клапани добре працюють з рідинами, що містять тверді речовини
Кульові крани підходять для густих (в’язких) рідин
Підйомні клапани найкраще працюють з чистими рідинами

температура:Переконайтеся, що матеріали клапана витримують температуру рідини

Пластикові вентилі для помірних температур
Металеві вентилі для високих температур
Спеціальні матеріали для екстремальних умов

Корозійність:Вибирайте матеріали, які рідина не пошкодить

Нержавіюча сталь для корозійних хімікатів
Латунь для водопровідних систем
ПВХ для деяких хімічних застосувань

2. Умови експлуатації

Тиск:Підберіть номінальний тиск клапана до вашої системи

Низький тиск: клас 150 PSI
Середній тиск: клас 300-600 PSI
Високий тиск: клас 900+ PSI

Швидкість потоку:Поміркуйте, скільки рідини має протекти

Поворотні клапани для високої швидкості потоку
Підйомні клапани для середньої швидкості потоку
Дводискові клапани для компактних установок

Пульсуючий потік:Якщо у вашій системі змінюються схеми потоку

З цим краще справляються підйомні або поворотні дискові клапани
Уникайте поворотних клапанів для потоків, що швидко змінюються

3. Вимоги до встановлення

Доступне місце:Скільки у вас кімнати?

Вафельні клапани для тісних приміщень
Стандартні клапани, де простір не обмежений

Монтажне положення:Ви можете встановити його горизонтально чи вертикально?

Поворотні та підйомні клапани зазвичай потребують певної орієнтації
Пружинні клапани працюють в будь-якому положенні

З'єднання труб:Як він підключатиметься до ваших труб?

Різьбові з'єднання для невеликих труб
Фланцеві з'єднання для великих труб
Зварні з'єднання для стаціонарних установок

4. Вартість і технічне обслуговування

Початкова вартість:Різні види мають різні цінові діапазони

Поворотні клапани зазвичай найменш дорогі
Підйомні клапани зазвичай коштують дорожче
Спеціальні клапани (наприклад, стопорні чеки) коштують дорожче

Вимоги до обслуговування:Як часто вам потрібно буде його обслуговувати?

Підйомні клапани зазвичай служать довше з меншим обслуговуванням
Поворотні клапани можуть потребувати частішого догляду
Розглянемо доступ для робіт з технічного обслуговування

Вартість життєвого циклу:Подумайте про загальну вартість з часом

Включіть вартість придбання, встановлення, втрати енергії та обслуговування
Більш дорогий клапан може заощадити гроші в довгостроковій перспективі

Найкращі методи встановлення

Правильне встановлення має вирішальне значення для роботи та довговічності зворотного клапана. Ось основні кроки:

Перед встановленням

Перевірте все:Перевірте клапан і труби на наявність пошкоджень, сміття або перешкод
Перевірте клапан:Перемістіть диск вручну, щоб переконатися, що він працює плавно
Очистіть труби:Видаліть будь-який бруд, зварювальне сміття або інші забруднення
Вирівняти фланці:Переконайтеся, що з’єднання труб правильно вирівняні

Під час встановлення

Слідкуйте за напрямком потоку:Встановіть клапан так, щоб рідина текла в напрямку стрілки, зазначеної на корпусі клапана
Підтримуйте труби:Забезпечте належні опори для труб, щоб зменшити вібрацію та навантаження
Відпустка:Забезпечте достатньо місця навколо клапана для майбутнього обслуговування
Використовуйте правильний підйом:Переміщаючи великі клапани, використовуйте стропи навколо корпусу, а не шарнірні штифти або отвори

Після встановлення

Перевірте наявність витоків:Випробуйте систему при робочому тиску
Продувка повітря:Видаліть повітря з ліній під час запуску
Робота монітора:Стежте за правильним відкриттям і закриттям під час початкової роботи

Важливі поради щодо встановлення

Стрілка потоку:Завжди встановлюйте так, щоб стрілка вказувала в напрямку потрібного потоку
Орієнтація поворотного клапана:Встановіть петлю вертикально та над центральною лінією
Положення підйомного клапана:Зазвичай горизонтальний або вертикальний з висхідним потоком
Запобігання забрудненню:Встановіть фільтри перед потіком, щоб захистити сідло клапана
Безпека перш за все:При роботі з системами під тиском дотримуйтесь усіх правил безпеки

Технічне обслуговування та усунення несправностей

Регулярне технічне обслуговування забезпечує правильну роботу зворотних клапанів і продовжує термін їх служби.

Профілактичне обслуговування

Створіть графік технічного обслуговування на основі:

Робочий тиск і температура системи
Тип рідини, що обробляється
Як часто відкривається і закривається клапан
Рекомендації виробника

Типовий графік:Щорічні перевірки для більшості застосувань, частіше для критичних систем.

Поширені проблеми та рішення

Витік:

Внутрішні витоки:Рідина тече назад через закритий клапан
Зовнішні витоки:Рідина виходить в атмосферу
Причини:Забруднення, знос, неправильне встановлення, зміщення труби
рішення:Очистіть або замініть сідла клапанів, перевірте установку, вирівняйте труби
