Що таке клапан повернення? Повний посібник з зворотного клапана на 2025

2025-07-03

Посібник з контролю клапана

Ви коли -небудь замислювалися про те, як вода тече лише в одному напрямку через труби? Або чому сантехніка вашого будинку не повертається у водопостачання? Відповідь полягає в простому, але розумному пристрої, який називається зворотним клапаном NO.

Також відомий як зворотний клапан, односторонній клапан або запобігання зворотному потоку, цей невеликий, але могутній компонент захищає наші водні системи, промислове обладнання та будинки від дорогих пошкоджень та забруднення.

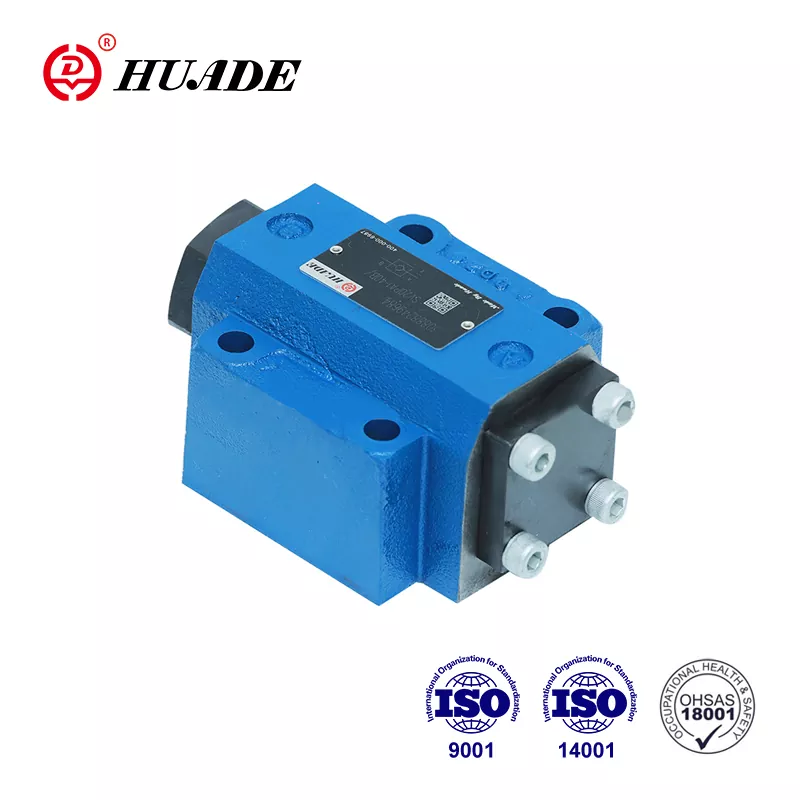

Що саме не повернення клапана?

Зобразіть клапан без повернення як односторонні двері для рідин та газів. Так само, як турнікет на станції метро керує людьми в одному напрямку, цей розумний пристрій дозволяє рідині протікати вперед, автоматично блокуючи зворотний потік.

Ось що це робить:А автоматично зворотного клапана дозволяє рідині рухатися в одному напрямку, не зупиняючи його від те, що він текла назад.

Основні функції, які роблять це особливим

Працює без живлення- Немає перемикачів, кнопок чи електроенергії
Охоронець вашої системи постійно- забезпечує цілодобовий захист, навіть під час затемнення
Побудований для надійності- Менше рухомих деталей зменшують ризики з ладу
Економить гроші- запобігає дорогому зламу обладнання

Як не працюють клапани повернення? Розуміння принципу роботи контрольного клапана

Магія відбувається через щось, що називається диференціалом тиску. Не хвилюйтеся - це простіше, ніж це звучить!

Наука зробила просто

Коли рідина протікає вперед:

Тиск на стороні входу (входу) вище, ніж на стороні виходу (вихід)
Ця різниця тиску відштовхує заключну частину клапана (як диск або куля) подалі від її сидіння
Рідина протікає через вільно

Коли потік припиняється або намагається зворотним:

Тиск вирівнює або змінюється
Гравітація, пружини або задній тиск відштовхують закриття частини назад до її сидіння
Ущільнювачі клапана закриваються, блокуючи зворотний потік

Проста аналогія:Це як дверцята екрана з пружиною - вона відкривається, коли ви натискаєте, але автоматично закривається, коли ви відпустите!

Основні частини зворотного клапана NO

Кожен зворотний клапан має ці основні компоненти:

Тіло клапана:Зовнішня оболонка, яка тримає все разом
Вхід та розетка:Де входить і виходить рідина
Заключний елемент:Рухова частина (диск, куля або діафрагма), яка відкривається і закривається
Сидіння клапана:Поверхня, де закриття елемента ущільнюється проти
Механізми -помічники:Пружини, петлі або гнучкі матеріали, які допомагають йому працювати

Типи зворотних клапанів - Повний посібник з вибору клапана без зворотного клапана

Не всі зворотні клапани однакові. Кожен тип клапана без повернення найкраще працює для різних ситуацій. Давайте вивчимо найпоширеніші типи зворотного клапана:

1.

Як це працює:Диск розгойдується на шарнірі, як двері

Найкраще для:Великі водопровідні труби, системи низького тиску

Профі

Низька стійкість до потоку, проста конструкція

Мінуси

Може зробити гучні звуки "стукаючи" при швидко закриті

2. Кульовий контрольний клапан

Як це працює:Куля відкочується від сидіння, коли починається потік

Найкраще для:Невеликі насоси, прості системи

Профі

Дуже простий і дешевий

Мінуси

Потребує регулярного прибирання, найкраще працює в невеликих трубах

3. Підніміть контрольний клапан

Як це працює:Диск рухається прямо вгору і вниз, як ліфт

Найкраще для:Такі системи високого тиску, як парові труби

Профі

Добре справляється з високим тиском

Мінуси

Створює більший опір потоку

4. Діафрагмський контрольний клапан

Як це працює:Гнучкий гумовий диск вигинається відкритим і закритим

Найкраще для:Брудна вода, хімічні системи

Профі

Добре з корозійними рідинами, добре обробляє сміття

Мінуси

Обмежено меншими витратами

5. Мовчазний зворотний клапан

Як це працює:Використовує пружини для обережного закриття, перш ніж потік повертається

Найкраще для:Тихі середовища, лікарні, готелі

Профі

Дуже тиха операція, запобігає молотком води

Мінуси

Дорожче і складно

Успіх у реальному світі:

Основна фармацевтична установка в Нью -Джерсі замінила свої стандартні зворотні клапани на безшумних моделях після скарг на шум. Результат: 90% зменшення шуму + запобігання пошкодженню молотка води.

6. ПЕРЕВІРНИЙ КЛАПА КАКБІЛЬ

Як це працює:Схоже

Найкраще для:Стічні води, штормові стоки

Профі

Немає грюкання, добре обробляє тверді речовини

Мінуси

Виготовлений з гуми, яка може зношуватися

Історія успіху:

М'яко -очисна об'єкт Майамі встановив клапани качки в основних лініях розряду. Результат: на 75% менше дзвінків з технічним обслуговуванням + 200 000 доларів щорічних заощаджень.

ПЕРЕВІРНІ ДОПУСКИ: де не використовуються зворотні клапани

Ці універсальні зворотні клапани є скрізь! Ось найпоширеніші заявки на зворотний клапан:

У вашому домі

Водні нагрівачі: запобігає поверненню гарячої води в холодні лінії
Насоси відстійників: утримує воду від повернення назад у ваш підвал
Пральні машини: запобігає забрудненню брудної води

Очисні споруди

Насосні станції: захищає насоси від пошкодження
Системи розподілу: утримує оброблену воду від течії назад
Системи каналізації: запобігає забрудненню чистої води

Промислові програми

Нафта та газ: захищає дорогі компресори та трубопроводи
Хімічні рослини: запобігає небезпечному хімічному змішуванню
Парові системи: захищає котли від пошкодження зворотного потоку
Системи ОВК: підтримує належне нагрівання та охолодження

Спеціальні програми

Системи пожежних спринклерів: забезпечує те, що вода протікає туди, де це потрібно
Медичне обладнання: запобігає забрудненню IV ліній
Переробка їжі: зберігає різні інгредієнти розділеними

Чому не так важливі клапани повернення?

Ці прості пристрої забезпечують величезні переваги, які заощаджують гроші та запобігають катастрофам:

Захист обладнання

Шилдс насоси від пошкодження:Блокує зворотний потік, який руйнує насосні крильчиці
Охоронці дорогі метри:Зберігає дорогі метри потоку від спінінгу назад
Захищає компресори:Запобігає дорогому пошкодженню обладнання для стиснення повітря та газу

Приклад випадків:

Техаський нафтопереробний завод уникнув 500 000 доларів ремонту компресора, встановивши високоякісні зворотні клапани у свої газові лінії. Клапани запобігли зворотному потоку, який би знищив три основні компресори.

Безпека та здоров'я

Забруднення блоків:Утримує брудну воду з чистих запасів
Запобігає перехресному забрудненню:Відокремлює різні хімічні речовини або рідини
Захищає питну воду:Необхідний для охорони здоров'я

Критичний приклад:Під час урагану Катріна належним чином встановивши запобігання зворотному потоку, захищали тисячі жителів Нового Орлеана від водних захворювань. Ці зворотні клапани запобігали забрудненню стічних вод припасів питної води.

Заощадження грошей

Зменшує витрати на енергію:Запобігає витраченій енергії насоса
Мінімізує простою:Менше відмови обладнання означає менше втраченого виробництва
Нижнє обслуговування:Запобігає пошкодженню, яка потребує дорогого ремонту

Стабільність системи

Сучасні зворотні клапани запобігають молотку з водою, зменшують експлуатаційний шум та підтримуйте оптимальний тиск системного тиску - забезпечуючи плавну, надійну роботу в усіх програмах.

Перевірка несправностей клапана: Загальні проблеми з зворотним клапаном

Навіть найкращі зворотні клапани можуть мати проблеми. Ось ваш повний посібник з усунення несправностей з поверненням клапана:

Задача 1: Шум і удар

Симптоми:Гучний "шлем", коли клапан закривається

Причини:Швидко закриваючі клапани або молот

Рішення:

Перейдіть на мовчазні або качки
Встановіть аварійні заарештовники з водним молотком
Перевірте налаштування тиску системи

Польове рішення:

Лікарня в Сіетлі замінила галасливі зворотні клапани гойдалки з безшумними моделями після скарг на пацієнта. Інвестиції: $ 15 000 оновлення. Результат: Усунутий шум + запобігав 80 000 доларів пошкодження труби.

Задача 2: протікання або зворотне потік

Симптоми:Вода, що протікає назад, видимі витоки

Причини:Зношені печатки, сміття на сидінні, пошкоджений диск

Рішення:

Ретельно очистіть клапан
Замініть зношені ущільнювачі та прокладки
Перевірте правильну установку

Задача 3: балаканина або вібрація

Симптоми:Швидке відкриття/закриття звуків, системна вібрація

Причини:Низька швидкість потоку, неправильний розмір клапана

Рішення:

Збільшення швидкості потоку, якщо це можливо
Замініть на клапан належного розміру
Перевірте наявність часткових блокувань

Задача 4: Valve не відкриється

Симптоми:Немає потоку, коли повинно бути

Причини:Сміття заклинюючого клапана, корозії, неправильна установка

Рішення:

Чистий внутрішній клапан
Перевірте напрямок встановлення (стрілка повинна вказувати з потоком)
Замінити корозійні компоненти

Усунення несправностей:

Каліфорнійський завод з переробки харчових продуктів виявив, що їхній зворотний клапан був встановлений назад під час відключення виробництва. 15-хвилинне виправлення заощадило 50 000 доларів США втраченого виробництва.

Посібник з вибору клапана повернення: як вибрати правильний зворотний клапан

Вибір ідеального зворотного клапана для ваших потреб передбачає розгляд декількох факторів:

Системні вимоги

Рейтинг тиску:Скільки тиску побачать клапан?
Швидкість потоку:Скільки рідини потрібно пройти?
Температура:Буде гаряче, холодно чи змінюється?
Розмір труби:Відповідайте клапану до діаметра труби

Властивості рідини

Тип рідини:Вода, нафта, газ, хімічні речовини?
Чистота:Чиста рідина або містить сміття?
Корозійність:Чи їсть він у клапанних матеріалах?

Потреби продуктивності

Шумна толерантність:Потрібна спокійна операція?
Швидкість відповіді:Як швидко він повинен закрити?
Прийняття витоку:Наскільки щільно повинно бути ущільнення?
Доступ до технічного обслуговування:Легко обслуговувати чи важко дістатися?

Бюджетні міркування

Початкова вартість:Купівля ціни
Вартість встановлення:Праця та фітинги
Операційна вартість:Енергія, втрачена для падіння тиску
Вартість технічного обслуговування:Очищення та заміни деталей

Посібник з встановлення та обслуговування клапана

Правильна установка зворотного клапана

Перевірте стрілку:Стрілка напрямку потоку повинна вказувати правильним шляхом
Підтримуйте клапан:Не дозволяйте трубам підтримувати вагу клапана
Залиште місце для обслуговування:Приміщення для доступу для обслуговування
Використовуйте належну арматуру:З'єднання клапана з вашими трубами

Немає найкращих практик обслуговування клапана повернення

Візуальний огляд:Шукайте витоки, корозію або пошкодження щомісяця
Моніторинг продуктивності:Перевірте, чи працює це належним чином
Прибирання:Видаліть сміття з корпусу клапана та сидіння
Змащування:Застосовуйте відповідну мастило до рухомих деталей

Коли замінити

Видимі тріщини або сильна корозія
Послідовний витік після очищення
Часті балаканини або шум
Не в змозі зупинити зворотне потік

Зверніться до стандартів клапана та дотримання галузі

Професійні установки зворотного клапана дотримуються конкретних стандартів, щоб забезпечити безпеку та продуктивність:

API 594:Стандарт для конструкції та тестування зворотного клапана (Американський інститут нафти)
Awwa C508:Вимоги до клапана з водою (Американська асоціація водних робіт)
ASME B16.34:Рейтинги тиску та температури для сталевих клапанів (Американське товариство інженерів -машиністів)
ISO 5208:Міжнародні процедури тестування клапанів (Міжнародна організація стандартизації)

Ці галузеві стандарти гарантують, що зворотні клапани працюватимуть безпечно та надійно у своїх передбачуваних програмах.

Часті запитання щодо зворотних клапанів та відсутності зворотних клапанів

Яка різниця між зворотним клапаном і зворотним клапаном без повернення?

Немає різниці - ці терміни стосуються одного і того ж пристрою. "Контрольний клапан"-це термін технічної галузі, тоді як "Немає зворотного клапана" та "односторонній клапан"-це загальні альтернативні назви.

Як я можу знати, чи працює мій зворотний клапан належним чином?

Функціональний зворотний клапан повинен повністю зупинити зворотній потік при тестуванні. Шукайте такі знаки, як зворотний потік, незвичний шум або падіння тиску в системному тиску, що вказують на проблеми клапана.

Чи можу я сам встановити зворотний клапан?

Прості житлові програми можуть бути придатними для встановлення саморобки, але промислові або складні системи потребують професійної установки для забезпечення належної експлуатації та дотримання безпеки.

Як часто слід підтримувати зворотні клапани?

Щомісяця перевіряйте зворотні клапани на наявність видимих питань, проводить детальне очищення кожні 6-12 місяців та замініть компоненти на основі рекомендацій виробника або коли продуктивність знижує.

Що станеться, якщо зворотний клапан не вдається?

Збій зворотного клапана може спричинити пошкодження обладнання, забруднення, енергетичні відходи та відключення системи. Ось чому правильний вибір, встановлення та технічне обслуговування є критичними.

Який тип зворотного клапана найкращий для моєї програми?

Найкращий зворотний клапан залежить від ваших конкретних потреб: вимоги до тиску, швидкість потоку, тип рідини, толерантність до шуму та доступ до обслуговування. Проконсультуйтеся з кваліфікованим інженером для оптимального вибору.

Висновок: Чому жодних зворотних клапанів не має значення

Жоден зворотний клапани не здаються простими, але вони представляють складні інженерні рішення, які захищають наші водопостачання, промислове обладнання та будинки. Без цих мовчазних опікунів насоси регулярно провалюються, водні системи стануть забруднені, і цілі об'єкти несподівано закриваються.

Незалежно від того, чи ви власник будинку, який намагається зрозуміти свою сантехніку, студент, який дізнається про рідинні системи, або професійне обладнання для вибору, освоєння принципів зворотного клапана допомагає вам приймати розумніші рішення та швидше вирішити проблеми.

Основні моменти:
