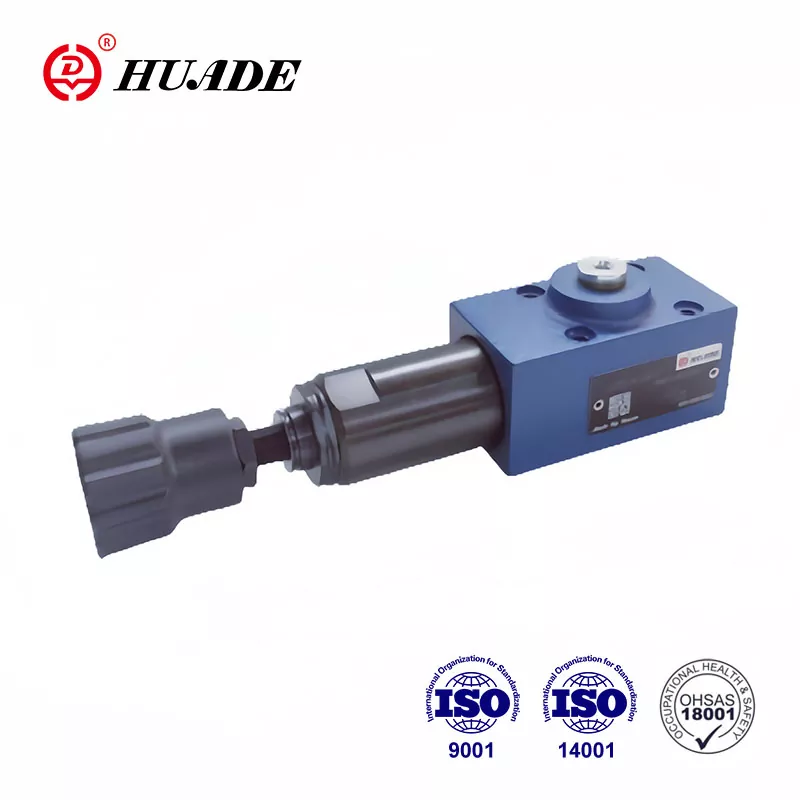

Клапан регулювання тиску DZ 6 DP

Клапан типу DZ 6 DP є клапаном послідовного тиску прямого керування. Завдяки довгостроковій та поглибленій співпраці з Rexroth гідравлічні клапани Huade® можуть зрівнятися з Rexroth за продуктивністю. Цей клапан послідовності тиску може широко використовуватися в гідравлічній системі підйомно-транспортних машин, будівельних машин, промислових транспортних засобів, верстатів, кораблів, металургійного та іншого обладнання.

Параметр продукту для клапана послідовності тиску DZ 6 DP

Особливості продукту та застосування клапана послідовності тиску DZ 6 DP

особливості:

▶ Для монтажу підкладки

▶ 5 ступенів тиску

▶ 4 елементи регулювання:

. Поворотна ручка

. Гвинт з шестигранником і захисним ковпачком,

Поворотна ручка зі шкалою, що замикається

Поворотна ручка зі шкалою

▶ Зворотний клапан, опція

▶ Схема монтажу відповідно до DIN 24 340, форма A, ISO 4401 і CETOP - RP 121H

застосування:

Клапан послідовності тиску DZ 6 DP використовується для залежного від тиску підключення другої системи.

Розділ і символ клапана послідовності тиску DZ 6 DP

Налаштування послідовного тиску здійснюється за допомогою регулювального елемента (4).

Пружина (3) утримує керуючий золотник (2) в нейтральному положенні, клапан заблокований. Тиск у каналі P виникає на поверхні золотника керування (2) навпроти пружини (3) через лінію керування (6).

Якщо тиск у каналі P досягає заданого значення пружини (3), керуючий золотник (2) переміщується вліво, і з’єднання P з A відкривається. Система в каналі А підключається без зниження тиску, що падає в каналі Р.

Керуючий сигнал надходить всередину через лінію керування (6) з каналу P або назовні через порт B (X).

Залежно від використання клапана злив витоку мастила здійснюється зовні через порт T(Y) або всередині через A.

будова ДЗ 6 ДП 1 -50Б

Умовні позначення ДЗ 6 ДП-10Б
