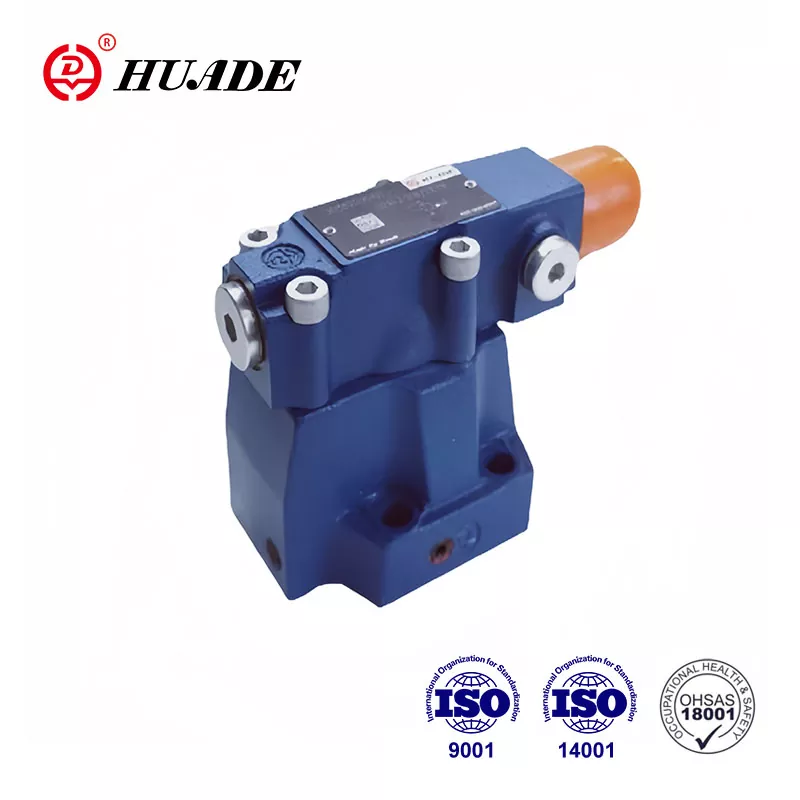

• Особливості продукту: Пілотна конструкція, 4 елементи регулювання, кріплення підпункту, необов'язковий зворотний клапан • Технічні характеристики: робочий тиск до 31,5 МПа, швидкість потоку 200-600 л/хв (розміри 10-30), мінеральна олія або рідина ефіру фосфату • Застосування: послідовне перемикання вторинних гідравлічних схем, що залежать від тиску
Пілотні клапани послідовності DZ використовуються для послідовного перемикання вторинних схем. Huade® Hydraulic Valves завжди підходив до міжнародних стандартів. Клапани тиску Huade® виграють широке визнання ринку, і довіра користувачів в основному пов'язана з високою якістю та відносно нижчою ціною. Фабрика приділяє велику увагу якості продукції та представляє передові виробничі машини з усього світу.
Параметр продукту клапана послідовності тиску DZ
Технічні дані
Робочий тиск, порт A, B, X (MPA)
до 31.5
Тиск у спині, порт Y (MPA)
до 31.5
Тиск рідини
мій (MPA)
Не пов'язаний з потоком. Дивіться характерні криві
Макс. (MPA)
до 5. до 10, до 31.5
Max.flow (l/хв
Розмір 10
Розмір 20
Розмір 30
200
400
600
Рідина
Мінеральна олія (для ущільнення NBR) або ефір фосфатів (для ущільнення FPM)
Діапазон в'язкості (мм ²/с)
10 ~ 800
Діапазон температури рідини (℃)
-30-80
Ступінь забруднення (гм)
Максимально допустимий ступінь забруднення Рідина до NAS 1638. Клас 9
Вага
Розмір 10
Розмір 20
Розмір 30
DZ (кг)
3.4
5.3
8
DZC (кг)
1.2
DZC30 (кг)
1.5
Функція продукту та застосування клапана послідовності тиску DZ
Особливості:
▶ Для монтажу субплати
▶ 4 елементи коригування
.Rotary Ручка
. Рукав із шестикутною та захисною шапкою
. Блокування обертової ручки з масштабом
. Поворотна ручка з масштабом
▶ 4 рейтинги тиску
▶ ПЕРШИЙ КЛАПАН, необов’язково
I
Застосування:
Тип типу типу DZ - це клапани послідовності тиску, що експлуатується пілотом. Вони використовуються для залежного від тиску послідовності перемикання другого ланцюга.
Розділ та символ клапана послідовності тиску DZ
Клапани послідовності тиску в основному складаються з головного клапана (1) з основною вставкою (7) та
Пілотний клапан (2) з елементом регулювання тиску та контрольним клапаном (3), необов’язково.
Функція клапана змінюється залежно від конфігурації пілотного масла:
Тип клапана послідовності DZ. 50b/..
(Лінії управління 4.1, 12 та 13 відкритих; лінії управління 4.2, 14 та 15 підключені)
Тиск у лінії А діє на пілотну котушку (5) у пілотному клапані (2) через лінію управління (4.1).
У той же час він діє на навантаженій пружинній стороні основної котушки (7) через отвір (6). Коли
Тиск перевищує значення, встановлене на весні (8), пілот -поршень (5) переміщується проти пружини (8).
Сигнал отримують внутрішньо з порту A через лінію управління (4.1).
Рідина на навантаженій пружинній стороні основного поршня (7) тепер протікає до порту B через отвір (9), контрольну землю (10) та лінії управління (11) та (12). Зараз у головній котушці є падіння тиску (7), підключення від порту A до порту відкриється підтримуючи тиск у пружині (8). Витік масла в пілотному поршні (5) підводить до порту B внутрішньо через лінію контролю (13). Необов’язковий контрольний клапан (3) може бути встановлений для вільного зворотного потоку з порту B до A.
Тип клапана послідовності DZ ... 50b/... x ..
(Лінії управління 4.2, 12 та 13 відкритих; лінії управління 4.1, 14 та 15 підключені)
Функція цього клапана в основному така ж, як і для клапана DZ-50b/.
Однак за типом послідовності тиску тип клапана DZ ... 50b/... x ... Сигнал задається зовні
Засоби контрольної лінії (4.2).
Тип клапана послідовності DZ ... 50b/... y.
(Лінії управління 4.1, 12 та 14 або 15 відкритих; лінії управління 4.2 та 13 підключені)
Функція цього клапана в основному така ж, як і для типу клапана DZ ... 50b/... Однак для типу DZ. .50b/... y ... витік у пілотному поршні (5) повинен бути злитий на бак без тиску через лінію (14) або (15). Пілотна олія подається в порт B через лінію (12).
Тип клапана послідовності DZ ... 50b/... xy ..
(Лінії управління 4.2, 14 або 15 відкритих; лінії управління 4.1, 12 та 13 підключені)
Тиск у порту X діє на пілотному поршні (5) у пілотному клапані (2) через лінію контролю (4.2). У той же
Тиск часу в порту A діє на навантаженій пружинній стороні основної котушки (7) через отвір (6). Коли
Тиск у порту x перевищує значення, встановлене на весні (8), пілотний поршень (5) переміщується проти пружини (8). Коли пілот -поршень (5) переміщується проти пружини (8), рідина може проходити з пружинної навантаженої сторони головної котушки (7) у пружину (17) пілотного клапана (2) через отвір (9)
і лінія (16) і тиск руйнуються на пружинній навантаженій стороні основної котушки (7).
Таким чином, рідина може проходити від порту A до B з мінімальною втратою тиску. Пілотне масло у весняній камері (17) слід злити в резервуар без тиску через лінію (14) або (15). Необов’язковий контрольний клапан (3) може бути встановлений для вільного зворотного потоку з порту B до A.
