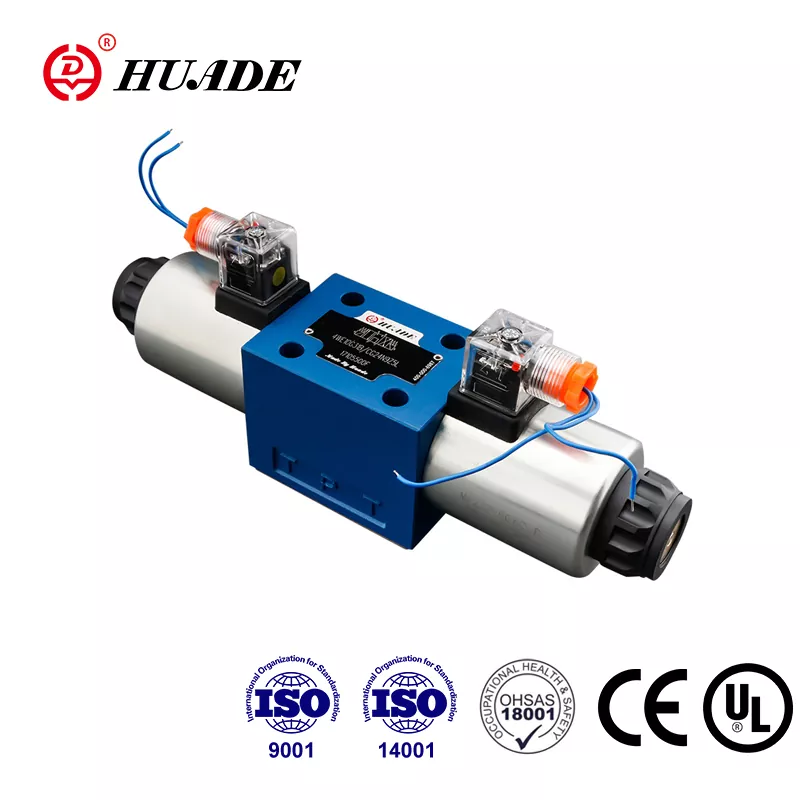

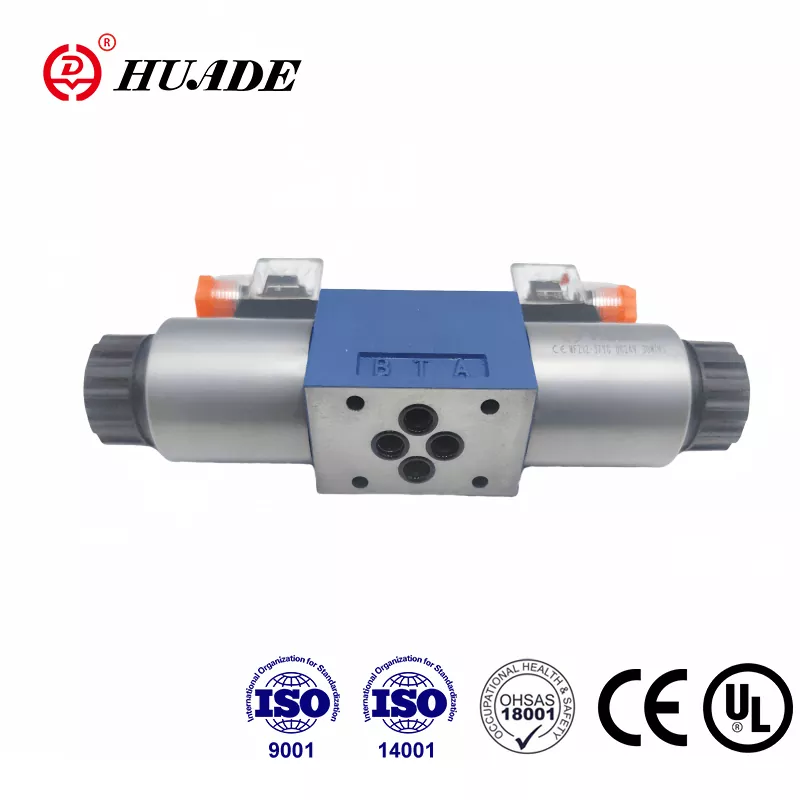

Співпрацюючи з Rexroth двічі з 1979 року, Huade Hydraulic став провідним виробником гідравлічної промисловості Китаю. Напрямний золотниковий клапан Huade® типу 4WE 10 D є заміною продукції Rexroth. Серія електромагнітних клапанів пройшла сертифікацію CE та UL. Ці клапани є конкурентоспроможними з добре відомими продуктами з гарною якістю та нижчою ціною. Завод пройшов ISO9001, ISO14001 і OH SAS18001. Huade® є видатним брендом у китайській гідравлічній промисловості. Гідравлічні напрямні клапани Huade® беруть участь у багатьох національних проектах трансформації технічного та оборонного обладнання для сприяння модернізації оборонного обладнання.
|
Робочий тиск макс. |
Порти A.B.P (МПа) |
до 31,5 |
|
Порти T (МПа) |
16 |
|
|
Максимальний потік (л/хв) |
120 |
|
|
Перетин (положення перемикання 0): |
З символом Q приблизно 6 % номінальної площі |
|
|
Рідина під тиском |
Мінеральні масла (для ущільнення NBR) або фосфатний ефір (для ущільнення FPM) |
|
|
Діапазон температури рідини під тиском （℃） |
-30～+80 |
|
|
Діапазон в'язкості (мм2/с) |
2,8~500 |
|
|
Вага (кг) |
Клапан з 1 соленоїдом |
5.1(DC),4.3(AC) |
|
Клапан з 2 соленоїдами |
6,7 (постійний струм), 5,1 (змінний струм) |
|
особливості:
▶ Золотниковий клапан із прямим електромагнітним керуванням у стандартній версії
▶ Соленоїди постійного або змінного струму зі знімними котушками
▶ Ідеальний контур
▶ Котушки можна замінити без відкриття герметичної камери
▶ Вибір центрального або індивідуального електричного підключення
▶ Додаткове ручне керування
▶ Довге життя
▶ Шаблон портування відповідно до Din 24 340 форма A, ISO 4401 і CETOP - RP 121H
Напрямні клапани 4WE 10 в основному складаються з корпусу (1), одного або двох електромагнітів (2), золотника управління (3) і однієї або двох поворотних пружин (4). У стані спокою керуючий золотник (3) утримується в центральному або вихідному положенні за допомогою поворотних пружин (4) (за винятком імпульсних золотників). Керуючий золотник (3) приводиться в дію соленоїдами (2). Сила соленоїда (2) діє на керуючий золотник (3) і переміщує його з вихідного положення в бажане кінцеве положення. Це забезпечує вільний потік від P до A і B до T або P до B і A до T.
При знеструмленні соленоїда (2) золотник (3) поворотною пружиною (4) повертається у вихідне положення.
Додаткове ручне перемикання (5) дозволяє переміщати золотник керування (3) без напруги на соленоїди.
Структурна схема серії WE 10 30B
1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.
2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря.
3. Продукти без пластини під час виходу з заводу.
4. Кріпильні гвинти клапанів необхідно вибирати та використовувати відповідно до зразків.
5. Шорсткість поверхні, пов'язаної з клапаном, повинна бути 0,8.
6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
