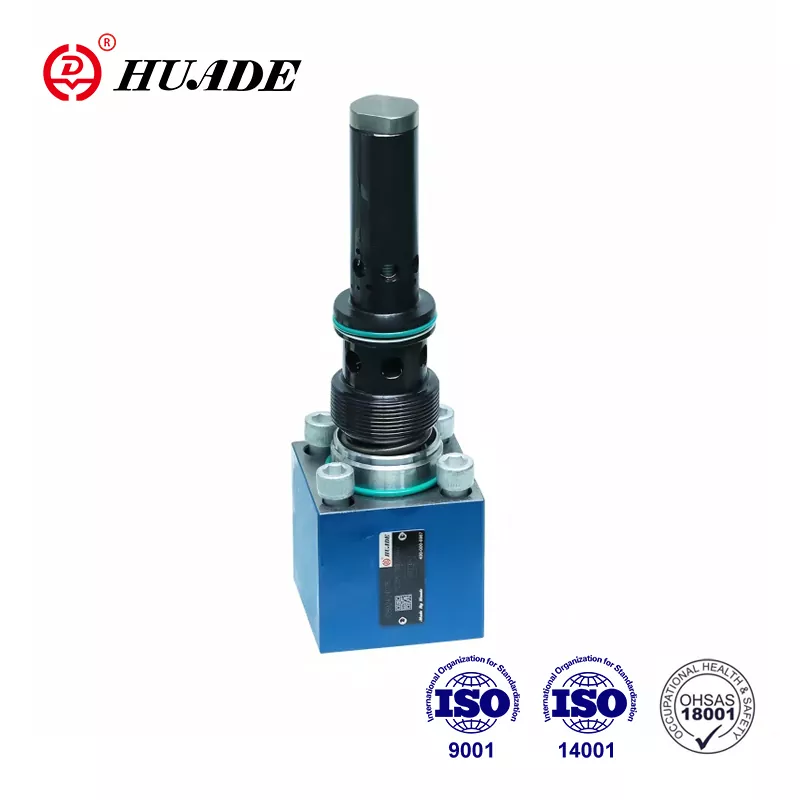

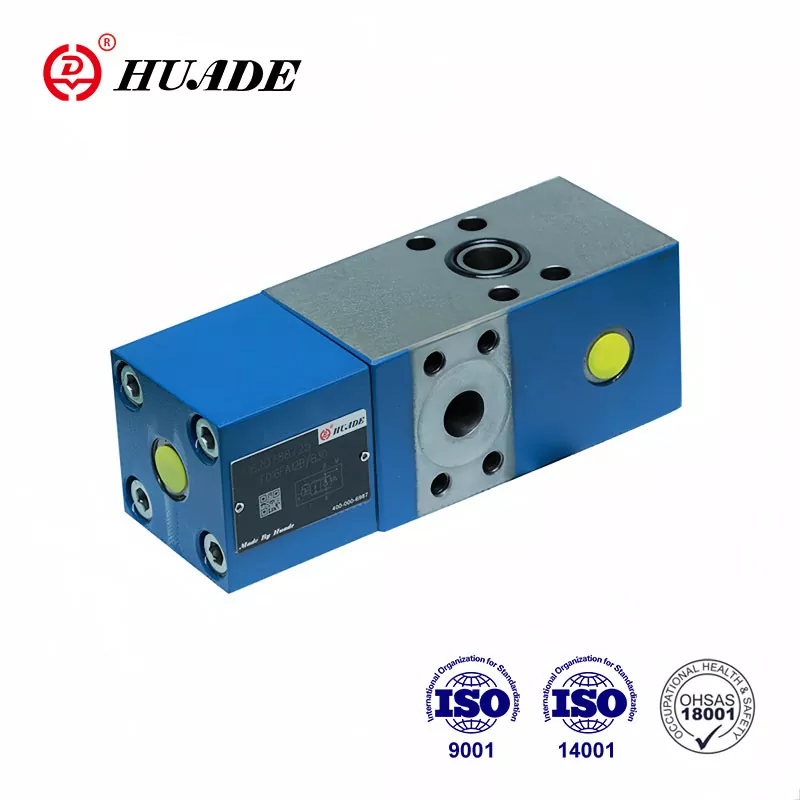

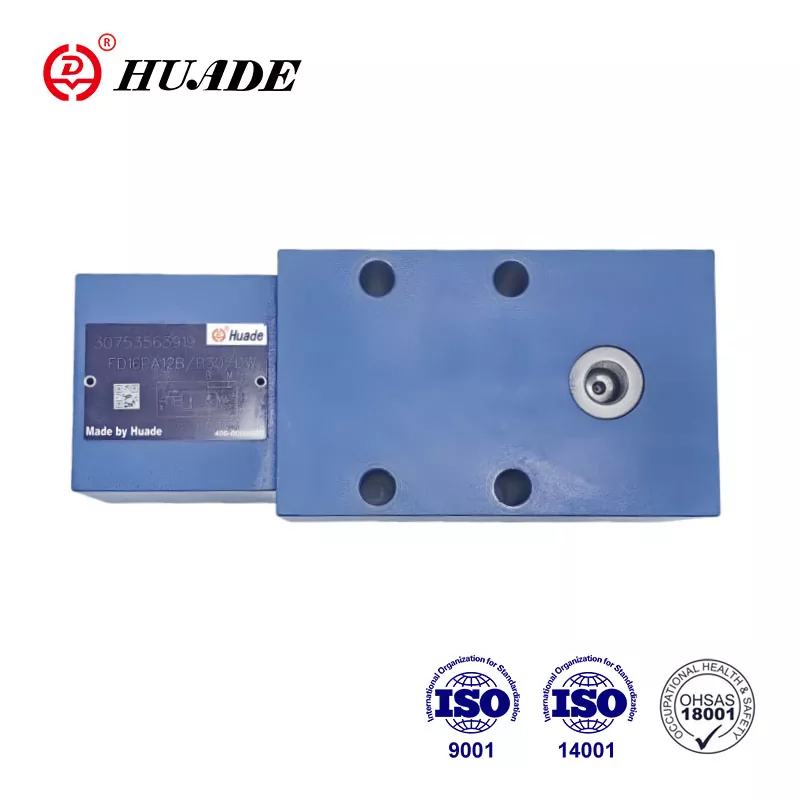

Контрольний клапан Huade® FD 32 можна використовувати в різних гідравлічних системах для контролю потоку. Вони конкурентоспроможні з добре відомими продуктами з гарною якістю та нижчою ціною. Довга довгострокова співпраця з Rexroth дозволяє проточним клапанам, виробленим Huade Hydraulic, досягти того самого рівня, що й продукти Rexroth. Завдяки цим унікальним характеристикам продажів клапани Huade® зворотного контролю Q-meter вже популярні серед китайських споживачів.
|
Робочий тиск, порти A, X (МПа) |
до 31,5 |
|
Робочий тиск. порт B (МПа) |
до 42 |
|
Тиск пілота, порт X (діапазон регулювання витрати) (МПа) |
мін.2-3,5, макс.31,5 |
|
Тиск розтріскування, від A до B (МПа) |
0.2 |
|
Тиск налаштування вторинного запобіжного клапана (МПа) |
до 40 |
|
Потік (л/хв) |
80 (розмір 12) 200 (розмір 16) |
|
Коефіцієнт площі попереднього отвору |
площа сидіння тарілки/площа пілотної шпулі=1/20 |
|
Діапазон температури рідини під тиском (℃) |
-30 до +80 |
|
Діапазон в'язкості (мм²/с) |
Від 10 до 800 |
|
Рідина під тиском |
Мінеральне масло (для ущільнення NBR) або фосфатний ефір (для ущільнення FPM) |
особливості:

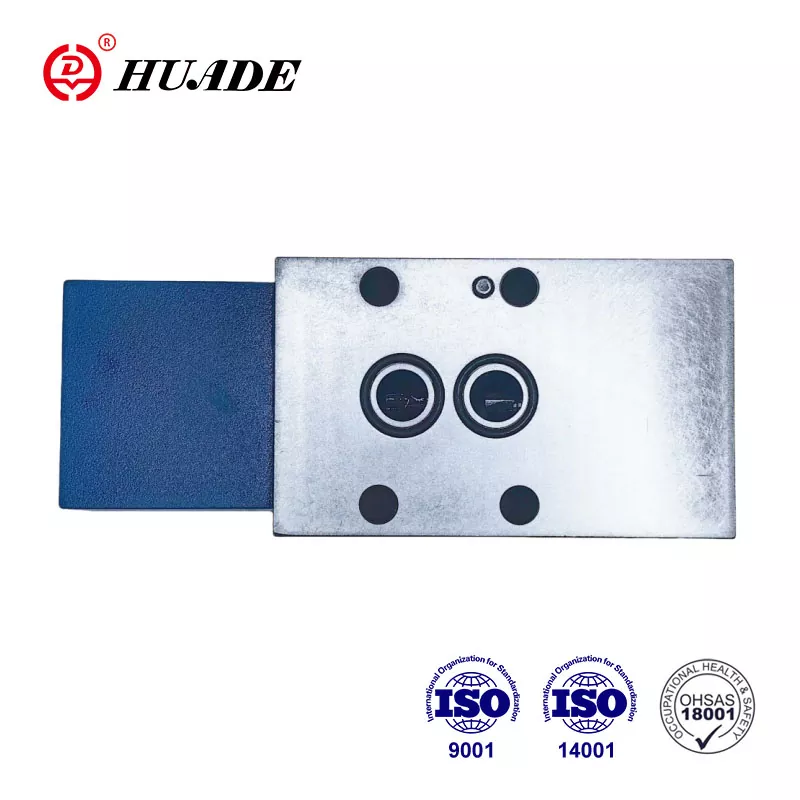

▶ Схема портів відповідно до DIN 24 340, від D, ISO 5781 і CETOP - RP 121H
▶ Пілотний зворотний клапан, герметичний. Контрольний Q-метр контролює зворотний потік Q2 по відношенню до потоку, спрямованого в протилежну сторону приводу Q1 з циліндрами, співвідношення площ (Q2=Q1φ) має бути прийнято до уваги.
▶ Перепускний клапан, вільний потік у протилежному напрямку
▶ Додатковий вбудований вторинний запобіжний клапан (лише для клапана з фланцевим з’єднанням).
застосування:
Клапани Check-Q-meters FD12 використовуються для впливу на швидкості гідромоторів і циліндрів незалежно від навантаження (запобігає розбігу). Крім того, є ізольована функція для захисту від розриву труби.
Контрольний Q-метр складається в основному з корпусу (1), основної тарілки (2), пілотної частини (3), пілотної золотниці (4), демпферної золотниці (5) і пілотної амортизації (6).
Конструкція контрольно-Q-метричного клапана FD 32
Символ контрольно-Q-метричного клапана FD
Приклади схем
Примітка:
Два контрольно-Q-метри не можна використовувати для контролю двох циліндрів, які змушені механічно рухатися разом, оскільки синхронізація та однаковий тиск не можуть бути гарантовані в кожному циліндрі.
Таким чином, циліндри повинні бути обладнані двома пілотними зворотними клапанами типу SL. Контрольний Q-метр встановлений на загальній лінії.
При цьому тиск навантаження не повинен перевищувати 20 МПа!
