Гідравлічні системи є основою незліченних промислових застосувань, від будівельного обладнання та виробничих машин до аерокосмічних систем та автомобільних компонентів. В основі цих систем лежить критичний компонент, який визначає продуктивність, ефективність та точність: клапан управління гідравлічним потоком. Розуміння того, як працюють ці клапани, є важливим для тих, хто бере участь у дизайні, технічному обслуговуванні чи експлуатації гідравлічної системи.
Клапан управління гідравлічним потоком-це точний пристрій, призначений для регулювання швидкості потоку гідравлічної рідини в системі. На відміну від простих клапанів, клапани потоку, клапани потоку забезпечують змінну обмеження потоку рідини, що дозволяє операторам тонко налаштувати швидкість та силу гідравлічних приводів, таких як циліндри та двигуни. Ці клапани по суті виступають як "дросель" гідравлічних систем, контролюючи те, наскільки працюють швидкі або повільні гідравлічні компоненти.
Основна функція цих клапанів виходить за межі простого регулювання потоку. Вони підтримують постійні показники в різних умовах навантаження, компенсують коливання тиску та забезпечують плавний контрольований рух гідравлічної техніки. Цей рівень управління має вирішальне значення для додатків, коли точні терміни, регулювання швидкості та плавна робота є першорядними.
Основний принцип, що стоїть за гідравлічними клапанами управління потоком, обертається навколо контрольованого обмеження потоку рідини. Коли гідравлічна рідина стикається з обмеженням свого шляху, швидкість потоку зменшується, тоді як тиск накопичується вище за обмеженням. Змінюючи розмір цього обмеження, клапани управління потоком можуть точно модулювати швидкість потоку.
Більшість клапанів управління потоком працюють за принципом отвору, де рідина проходить через калібрований отвір. У міру зміни розміру відкриття, так і швидкість потоку. Взаємозв'язок між розміром отвору, різницею тиску та витратами випливає з встановленими гідравлічними принципами, що дозволяє передбачати і повторюваний контроль.
Внутрішній механізм клапана, як правило, складається з рухомого елемента - наприклад, котушки, голки або поппетів - який може бути розміщений для створення змінних обмежень. Цей елемент діє за різними засобами, включаючи ручне регулювання, навантаження на пружину або електронне управління, залежно від проектування клапана та вимог до застосування.
Голкові клапани
Голкові клапани представляють найпростішу форму управління потоком, яка містить конічну голку, яка рухається в і з точного обробленого сидіння. Коли голка регулюється, вона змінює ефективну площу потоку, забезпечуючи тонкий контроль над витратами. Ці клапани переважають у програмах, що потребують точного, ручного коригування та зазвичай зустрічаються у приладах та низьких потоках додатків.
Дизайн голкового клапана дозволяє надзвичайно тонко регулювати потік, що робить його ідеальним для цілей калібрування та ситуацій, коли зміни невеликої швидкості потоку можуть суттєво вплинути на продуктивність системи. Однак вони, як правило, потребують ручного коригування і можуть не бути придатними для додатків, що потребують частого зміни швидкості.
Дросельні клапани
Клапани дросельної заслінки, також відомі як клапани з фіксованим отвором, використовують просте обмеження для управління потоком. Хоча основні в дизайні, вони є високоефективними у багатьох програмах. Ці клапани можуть бути регульовані або фіксовані вручну, залежно від вимог програми. Основне обмеження основних дросельних клапанів полягає в тому, що швидкість потоку змінюється залежно від диференціального тиску в клапані.
Розширені конструкції дросельної заслінки включають механізми компенсації тиску для підтримки послідовних швидкостей потоку, незважаючи на зміни тиску. Ця функція робить їх придатними для додатків, коли умови навантаження змінюються, але потрібна послідовна швидкість приводу.

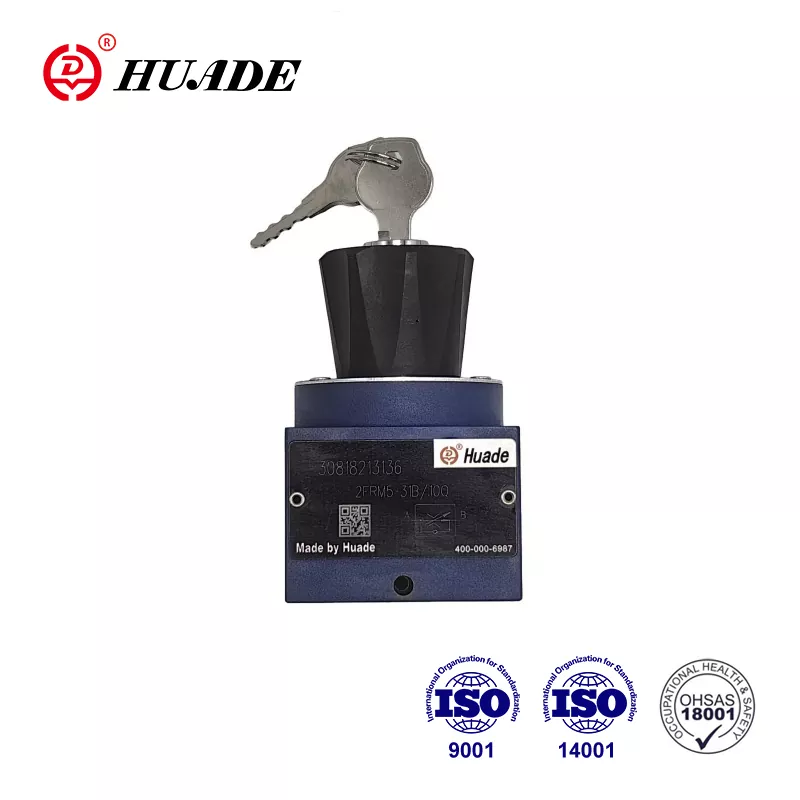

Тиск компенсує клапани управління потоком
Ці складні клапани є значним прогресом технології управління потоком. Вони підтримують постійні швидкості потоку незалежно від коливання тиску по всьому клапана, в межах їх робочого діапазону. Це досягається за допомогою механізму компенсації внутрішнього тиску, який автоматично регулює розмір отвору на основі диференціалу тиску.
Конструкція, компенсована тиском, зазвичай включає пружинний компенсаторний котушет, який реагує на зміни тиску. Коли тиск вниз за течією збільшується, компенсатор автоматично відкриває отвір ширше, щоб підтримувати постійний потік. І навпаки, коли тиск вниз за течією зменшується, отвір обмежується для запобігання збільшення потоку.
Пропорційні клапани управління потоком
Пропорційні клапани управління потоком використовують електронні сигнали управління для модуляції швидкості потоку. Ці клапани перетворюють електричні вхідні сигнали - типово напруга або струм - у вихідний пропорційний вихід. Вони пропонують точні можливості дистанційного керування і можуть бути легко інтегровані в автоматизовані системи.
Електронне управління дозволяє проводити динамічне регулювання потоку на основі зворотного зв'язку системи, що дозволяє складні стратегії управління, такі як управління потоком із закритою циклом, запрограмовані профілі потоку та інтеграція з комп’ютеризованими системами управління.
Внутрішня конструкція клапанів управління гідравлічним потоком змінюється за типом, але кілька ключових компонентів є поширеними в умовах конструкцій. У корпусі клапана розміщуються всі внутрішні компоненти та забезпечує вхідні та випускні порти для з'єднання рідини. Він повинен протистояти тиску в системному шляху, забезпечуючи точні внутрішні проходи.
Контрольний елемент - будь то голка, котушка чи поппет - створює змінне обмеження, яке керує потоком. Цей компонент повинен бути точно виготовлений для забезпечення плавного, точного управління потоком через робочий діапазон клапана. Механізм приводу позиціонує елемент управління і може бути ручним, весняним або електронним контролем.
Герметичні елементи запобігають внутрішньому та зовнішньому витоку, забезпечуючи ефективну експлуатацію та надійність системи. Ці ущільнювачі повинні витримувати вимоги до сумісності гідравлічної рідини, цикли тиску та зміни температури протягом усього терміну служби клапана.
У клапанах, що компенсуються тиском, збірник компенсатора автоматично регулює ефективний розмір отвору на основі умов тиску. Зазвичай це включає компенсаторну котушку, пружину та пов'язані з цим проходження потоку, що дозволяють забезпечити функцію компенсації тиску.
Правильна установка клапанів управління гідравлічним потоком має вирішальне значення для оптимальної продуктивності та довговічності. Необхідно спостерігати напрямок потоку, оскільки більшість клапанів розроблені для однонаправленого потоку. Клапан повинен бути встановлений у доступному місці для коригування та обслуговування, з належним зазором для з'єднань та обслуговування.
Забруднення системи - це первинний ворог клапанів контрольних потоків, оскільки частинки можуть перешкоджати точним зазором, необхідним для точного управління потоком. Відповідна фільтрація вгору за течією клапанів управління потоком є важливою, при цьому рейтинги фільтрів, як правило, визначені виробником клапана.
Температурні міркування також важливі, оскільки змінюється в'язкість гідравлічної рідини з температурою, що впливає на характеристики потоку. Деякі програми можуть вимагати компенсації температури або вибору клапанів, призначених для конкретного діапазону температури.
Клапани управління потоком знаходять програми в численних галузях та системах. У мобільній гідравліці вони контролюють швидкість рук екскаватора, рухи крана та позиціонування сільського господарства. Промислові програми включають контроль швидкості подачі у виробничих процесах, систем позиціонування та обладнання для обробки матеріалів.
Регулярне обслуговування забезпечує надійну експлуатацію та продовжує термін експлуатації клапана. Це включає періодичний огляд зовнішніх компонентів, перевірку механізмів коригування та моніторинг рівнів забруднення системи. Внутрішнє обслуговування, як правило, передбачає заміну ущільнення та перевірку елементів контролю для зносу або пошкодження.
Загальні проблеми усунення несправностей включають нестабільний контроль потоку, який може вказувати на забруднення або зношені елементи управління та неможливість досягти бажаних швидкостей потоку, що може запропонувати внутрішнє пошкодження або неправильне розміри клапана. Розуміння цих режимів невдачі допомагає персоналу з технічного обслуговування швидко діагностувати та вирішити проблеми.
