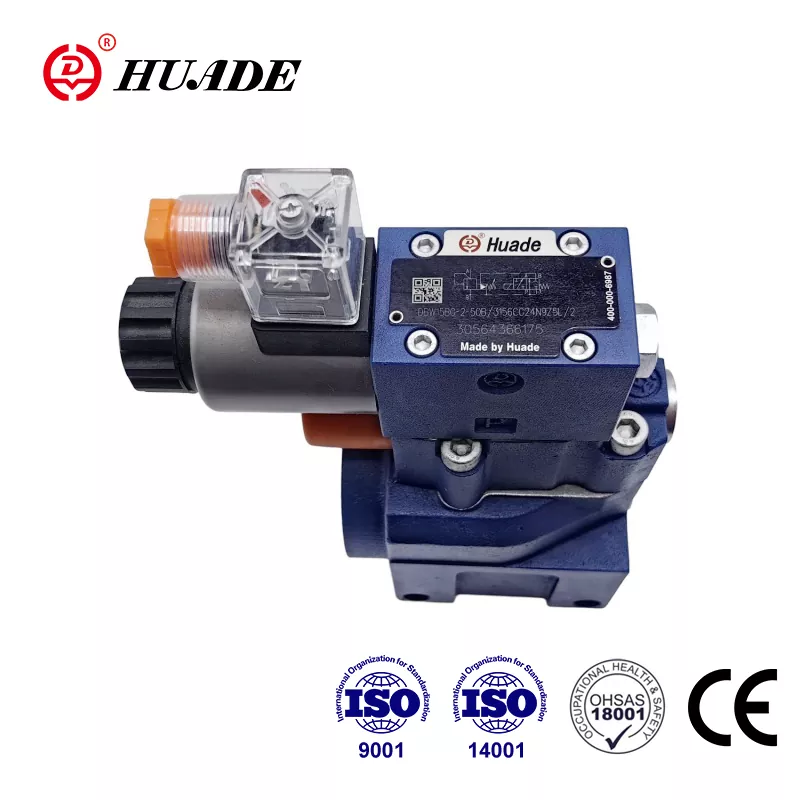

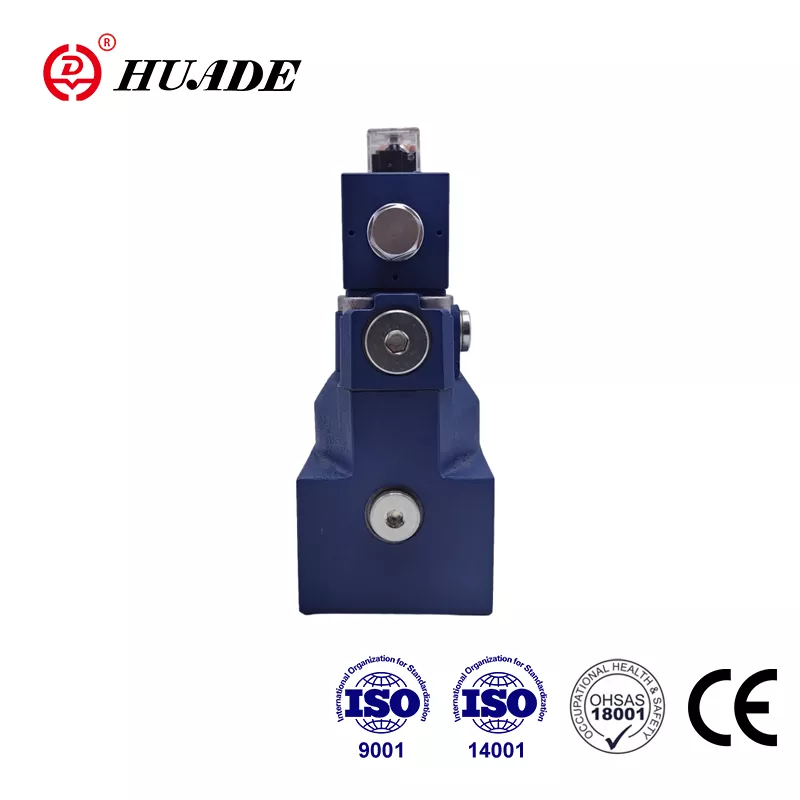

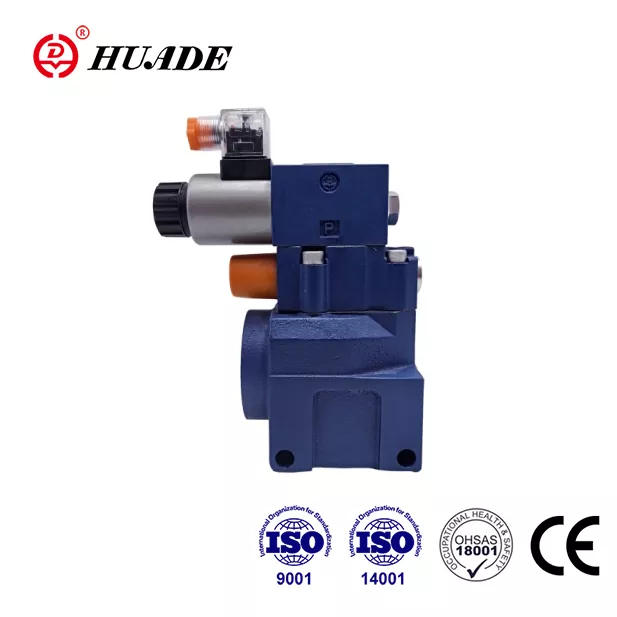

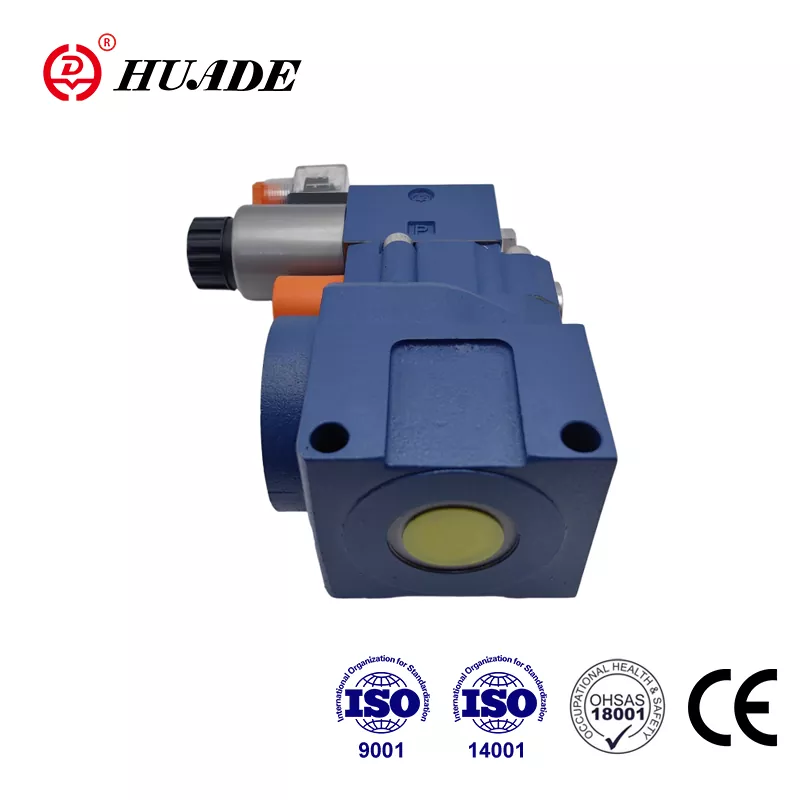

Клапан скидання тиску DBW 20

Huade Hydraulic часто постачає гідравлічні клапани подібної якості до брендів першої лінії, але за більш доступними цінами. Клапан скидання тиску DBW 20 не поступається Rexroth за продуктивністю і параметрами. Причина в тому, що компанія Huade Hydraulic запровадила передову технологію від Rexroth завдяки двом довгостроковим співпрацям з Rexroth. Як виробник із значною потужністю в області гідравлічної трансмісії та керування, Huade Hydraulic приділяє більше уваги практичності своїх клапанів тиску та користується перевагою на ринку. Усі філії підприємства пройшли ISO9001, ISO14001 та OH SAS18001. Huade® є відомим національним брендом Китаю завдяки надійній якості та стабільній продуктивності своєї продукції.

Параметр продукту клапана скидання тиску DBW 20

Особливості продукту та застосування клапана скидання тиску DBW 20

особливості:

▶ Монтаж підкладки

▶ Схема портів відповідно до DIN 24 340, форма E, ISO 6264 і CETOP - RP 121H

▶ З’єднання труб

▶ Вставте з’єднання

▶ Три елементи регулювання:

. Поворотна ручка

. Hex. гвинт із головкою із захисним ковпачком

. Поворотна ручка зі шкалою, що замикається

▶ Розвантаження з електромагнітним керуванням за допомогою вбудованого золотникового клапана

застосування:

Основною функцією запобіжних клапанів DBW 20 є обмеження та електромагнітне приведення в дію розвантаження контрольного тиску.

Розділ і символи клапана скидання тиску DBW 20

Загальний

Клапани скидання тиску з пілотним керуванням DBW складаються в основному з головного клапана (1) з основним золотником (3) і клапана з пілотним керуванням (2) з елементом регулювання тиску.

Клапан скидання тиску типу DB

Тиск, наявний у порту A, діє на головний золотник (3). У той же час тиск подається через лінії керування (6) і (7), які оснащені отворами (4) і (5), на підпружиненій стороні головної золотниці (3) і на кульці (8). ) у керуючому пілотному клапані (2). Якщо тиск у порту А перевищує клапан, встановлений на пружині (9), кулька (8) відкривається проти пружини (9).

Сигнал про це надходить всередину через лінії керування (10) і (6) від порту A. Рідина під тиском на стороні пружини основного золотника (3) тепер тече через лінію керування (7), отвір (11) ) і кульку (8) у пружинну камеру (12). Завдяки отворам (4) і (5) на головному золотнику (3) відбувається падіння тиску, з’єднання від порту A до порту B відкрито. Тепер рідина під тиском тече з порту A в порт B, зберігаючи встановлений робочий тиск.

Запобіжний клапан можна розвантажити або переключити на інший тиск (другий ступінь тиску) через порт «X» (15).

Клапан скидання тиску типу DBW

Функція цього клапана в основному така ж, як і клапана типу DB

Однак розвантаження головного золотника (3) досягається шляхом приведення в дію вбудованого напрямного клапана (16).

структура DBW...50B

Символ DBW...50B

Повідомлення

1. Рідина повинна бути відфільтрована. Мінімальна тонкість фільтра становить 20 ㎛.

2. Резервуар має бути герметичним, а повітряний фільтр повинен бути встановлений на вході повітря.

3. Продукти без пластини під час виходу з заводу, якщо вони потрібні, будь ласка, замовляйте спеціально.

4. Кріпильні гвинти клапана повинні мати високий рівень інтенсивності (клас 10.9). Будь ласка, виберіть і використовуйте їх відповідно до параметрів, указаних у книзі зразків.

5. Необхідна шорсткість поверхні, пов'язаної з клапаном, становить 0,8.

6. Обов’язкова обробка поверхні сполучається до 0,01/100 мм.
