Чи замислювалися ви коли-небудь про те, як величезна будівельна техніка, як-от екскаватори та бульдозери, набуває неймовірної потужності? Секрет криється в захоплюючому пристрої під назвою гідравлічний аксіально-поршневий двигун. Не хвилюйтеся, якщо це звучить складно – до кінця цього посібника ви точно зрозумієте, як працюють ці дивовижні машини!
Що таке гідравлічний аксіально-поршневий двигун?
Подумайте про гідравлічний аксіально-поршневий двигун як про транслятор. Він отримує енергію від оливи під тиском (гідравлічну енергію) і перетворює її на обертовий рух (механічна енергія), який може рухати важкі речі.
Проста аналогія:Уявіть, що ви стискаєте водяну кульку – тиск, який ви створюєте, схожий на гідравлічний. А тепер уявіть, що тиск може обертати колесо для підняття важких предметів. По суті, це те, що робить гідравлічний аксіально-поршневий двигун, але набагато ефективніше та потужніше.
Чому ці двигуни такі важливі?
Ці двигуни схожі на м'язи важкої техніки. Вони використовуються в:
Похилена пластина (називається перекосною пластиною), або
Проста версія
Ось основна ідея в чотири прості кроки:
- Надходить масло під високим тискомдвигун через спеціальні порти
- Поршні штовхаютьсяцим маслом під тиском
- Лінійний рух стає обертаннямчерез розумну систему нахилених пластин
- Прядильний валзабезпечує потужність для переміщення важкого обладнання
Детальний процес
Давайте глибше зануримося в те, що відбувається всередині:
Крок 1: Введення тиску
Гідравлічна рідина під високим тиском (зазвичай спеціальне масло) надходить у двигун через компонент, який називається пластиною клапана. Ця пластина має ниркоподібні отвори, які точно контролюють, коли і куди йде рідина.
Крок 2: Потужність поршня
Усередині двигуна є кілька поршнів (зазвичай 5, 7 або 9), розташованих по колу всередині так званого блоку циліндрів. Коли рідина під тиском потрапляє на ці поршні, вона штовхає їх назовні з величезною силою.
Крок 3: хитрість перетворення
Ось де відбувається магія! Поршні не просто рухаються прямо – вони з’єднані з:
- Похилена пластина (називається перекосною пластиною), або
- Система зігнутих валів (так звана конструкція зігнутих осей)
Коли поршні рухаються всередину та назовні, це нахилене з’єднання змушує весь блок циліндрів обертатися, так само як обертання педалей велосипеда перетворює рух ваших ніг на обертання колеса.
Крок 4: Подача живлення
Обертовий блок циліндрів з’єднаний із вихідним валом, який обертається та передає потужність до всього, що потрібно перемістити – гусениць екскаватора, колеса навантажувача чи стріли крана.
Ключові частини та їхні функції
Давайте розберемо основні компоненти:
Основні компоненти
| частина | Що це робить | Чому це важливо |
|---|---|---|
| Блок циліндрів | Містить поршні та обертається | Як блок двигуна в автомобілі |
| Поршні | Перетворення тиску в рух | «М'язи» мотора |
| Перекидна пластина/зігнута вісь | Змінює лінійний рух на обертання | Система «Трансмісія». |
| Клапанна пластина | Контролює час потоку рідини | Як світлофор для потоку масла |
| Привідний вал | Подає живлення до навантаження | Кінцева вихідна потужність |
| Поршневі черевики | Зменшити тертя | Нехай усе працює гладко |
| Ущільнення та підшипники | Запобігайте витокам і підтримуйте обертання | Зберігайте ефективність і довговічність |
Як ці частини працюють разом
Пластина клапана направляє масло до поршнів у точний час. Поршні під тиском натискають на нахилену пластину, змушуючи блок циліндрів обертатися. Ущільнення та підшипники забезпечують плавну роботу без втрати енергії.
Два основних типи дизайну
Є два популярних способи створення цих двигунів:
Дизайн перекосної пластини
Як це працює:Поршні розташовані паралельно головному валу та ковзають по нахиленій пластині
Найкраще для:Додатки з точним керуванням, компактні простори
Подумайте про це як:Велосипедне колесо, у якому спиці (поршні) штовхаються на нахилену поверхню
Використовується в:Машини для лиття під тиском, автоматизація виробництва

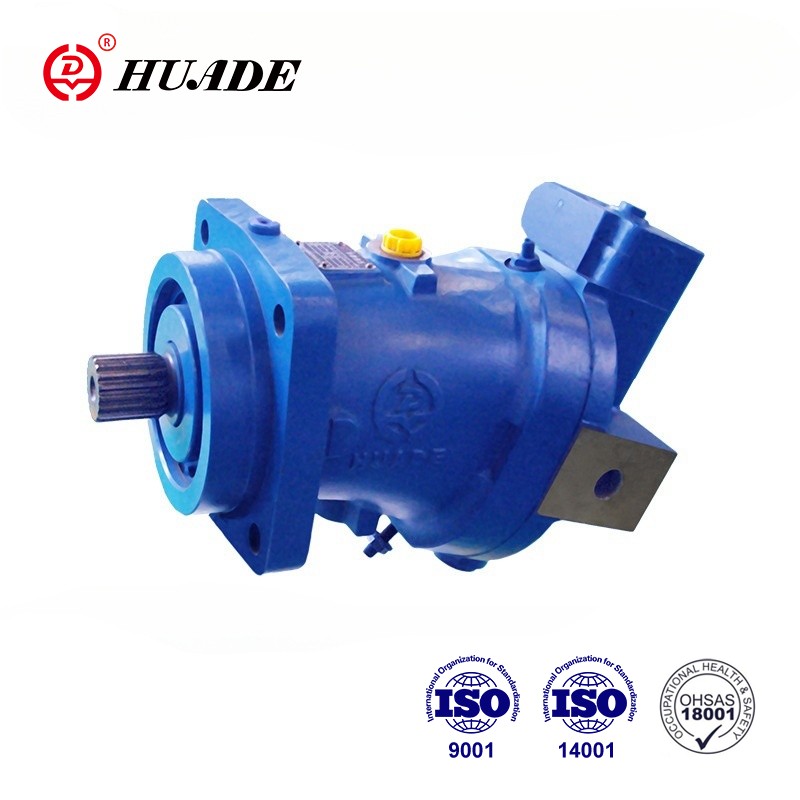

Конструкція зігнутою віссю
Як це працює:Весь поршневий вузол знаходиться під кутом порівняно з вихідним валом
Найкраще для:Роботи у важких умовах, що потребують великого крутного моменту
Подумайте про це як:Зігнутий ліктьовий суглоб, який перетворює рух
Використовується в:Шахтне обладнання, будівельна техніка
Швидке порівняння
| Особливість | Перекидна пластина | Вигнута вісь |
|---|---|---|
| Розмір | Більш компактний | Більший |
| Вартість | Менш дорогий | Дорожче |
| Крутний момент | добре | Чудово |
| швидкість | Чудово | добре |
| Найкраще використання | Точна робота | Підняття важких |
Продуктивність: що робить ці двигуни особливими
Чому вони такі потужні
Гідравлічні аксіально-поршневі двигуни схожі на спортсменів автомобільного світу. Ось що робить їх особливими:
- Висока ефективність:Вони перетворюють 85-95% гідравлічної енергії в корисну механічну роботу. Це як отримати 95 центів за кожен витрачений долар!
- Неймовірний крутний момент:Вони можуть генерувати величезну силу крутіння навіть на низьких швидкостях. Уявіть, що ви можете повільно, але потужно повертати гігантський болт.
- Точний контроль:Ви можете регулювати їх швидкість і потужність дуже точно, подібно до диммера для неймовірної потужності.
- Довговічність:При належному догляді вони можуть працювати 8 000-12 000 годин – це все одно, що бігти без зупинки понад рік!
Цифри, які мають значення
- Ефективність:Международно дружество по автоматизация (ISA). ISA 75.05.01-2016: Терминология на управляващия клапан.
- Тиск:Витримує тиск 350-450 бар (це приблизно 5000-6500 фунтів на квадратний дюйм!)
- Діапазон швидкості:100-3000 обертів в хвилину
- Тривалість життя:8 000-12 000 годин роботи
Програми реального світу
Будівельні майданчики
Коли ви бачите, як екскаватор копає або бульдозер штовхає землю, гідравлічні аксіально-поршневі двигуни виконують важку роботу. Вони забезпечують точне керування, необхідне для керування ковшем, гусеницями та іншими рухомими частинами.
Заводи
На виробничих підприємствах ці двигуни приводять у дію машини для лиття під тиском, які виготовляють пластикові деталі, працюють важкі преси та живлять конвеєрне обладнання.
шахти
Гігантські кар’єрні вантажівки та бурове обладнання покладаються на ці двигуни, щоб справлятися з екстремальними умовами та великими навантаженнями, які характерні для гірничих робіт.
Ферми
Сучасні трактори та комбайни використовують ці двигуни для приводу знарядь, приводних коліс і керування гідравлічними системами, що робить землеробство ефективнішим.
Поширені проблеми та способи їх вирішення
Навіть найкращі машини можуть мати проблеми. Ось найпоширеніші проблеми та способи їх вирішення:
| проблема | Симптоми | Загальні причини | Швидкі виправлення |
|---|---|---|---|
| Слабке обертання | Повільний/слабкий поворот | Низький тиск, недостатній потік, внутрішні витоки | Перевірте тиск насоса, швидкість потоку, перевірте ущільнення |
| Витоки масла | Ущільнення та підшипники | Система зігнутих валів (так звана конструкція зігнутих осей) | Замініть ущільнення, підтягніть з'єднання, огляньте корпус |
| Ривковий рух | Заїкання на малих швидкостях | Брудне масло, зношені деталі, повітря в системі | Замініть фільтри, видаліть повітря, перевірте компоненти |
| Шум/вібрація | Незвичайні звуки, тремтіння | Послаблене кріплення, зношені деталі, скачки тиску | Затягніть болти, перевірте центрування, відрегулюйте тиск |
Технічне обслуговування стало простим
Регулярне обслуговування запобігає дорогим поломкам:
Майбутнє гідравлічних двигунів
Scurgeri interne dincolo de bobină/scaun de control al debitului sub presiune ridicată
Часті запитання
Відповідь: Гідравлічні двигуни чудово працюють у системах із високим крутним моментом і низькою швидкістю та можуть краще витримувати перевантаження. Електродвигуни краще підходять для високошвидкісних додатків із постійним навантаженням і загалом є більш енергоефективними.
A: Так! Багато гідравлічних аксіально-поршневих двигунів можуть змінювати свою роботу, перетворюючись на насоси. Це корисно в системах, яким потрібно як генерувати, так і використовувати гідравлічну енергію.
Дръжте това ръководство под ръка за справка и не се колебайте да се консултирате с ръководството на вашата система или да се свържете с професионалист, когато не сте сигурни относно някоя процедура. Правилното регулиране на вентила е инвестиция в надеждността и ефективността на вашата система.
A: Ці двигуни мають дуже жорсткі допуски (зазори менше людського волосся). Брудна олива спричиняє знос, що знижує ефективність і значно скорочує термін служби двигуна.
A: Ціни коливаються від 1000 доларів США за невеликі агрегати до 50 000 доларів США+ за великі, високопродуктивні двигуни. Інвестиції окупаються завдяки їх ефективності та тривалому терміну служби.
Висновок: сила в русі
Гідравлічні аксіально-поршневі двигуни - це чудові машини, які перетворюють просту концепцію тиску рідини в неймовірну механічну потужність. Незалежно від того, чи працюєте ви з будівельним обладнанням, фабричною технікою чи обслуговуєте сільськогосподарське обладнання, розуміння того, як працюють ці двигуни, допоможе вам використовувати їх ефективніше та довше працювати.
Наступного разу, коли ви побачите масивний екскаватор, який без зусиль піднімає тонни землі, або фабричну машину, яка точно формує металеві частини, ви дізнаєтеся секрет їхньої потужності – гідравлічний аксіально-поршневий двигун, який справляє свою магію всередині.
Пам’ятайте, що, як і будь-який потужний інструмент, ці двигуни працюють найкраще, якщо їх належним чином обслуговувати та експлуатувати в межах проектних обмежень. При правильному догляді вони забезпечуватимуть роки надійної та ефективної служби, доводячи, що інколи найкраща технологія є результатом геніально простих інженерних принципів, застосованих з точністю та дбайливістю.
Хочете дізнатися більше про гідравлічні системи?Ознайомтеся з нашими пов’язаними посібниками щодо гідравлічних насосів, проектування системи та найкращих методів обслуговування. Розуміння повної гідравлічної системи допоможе вам отримати максимум від цих неймовірних машин.
