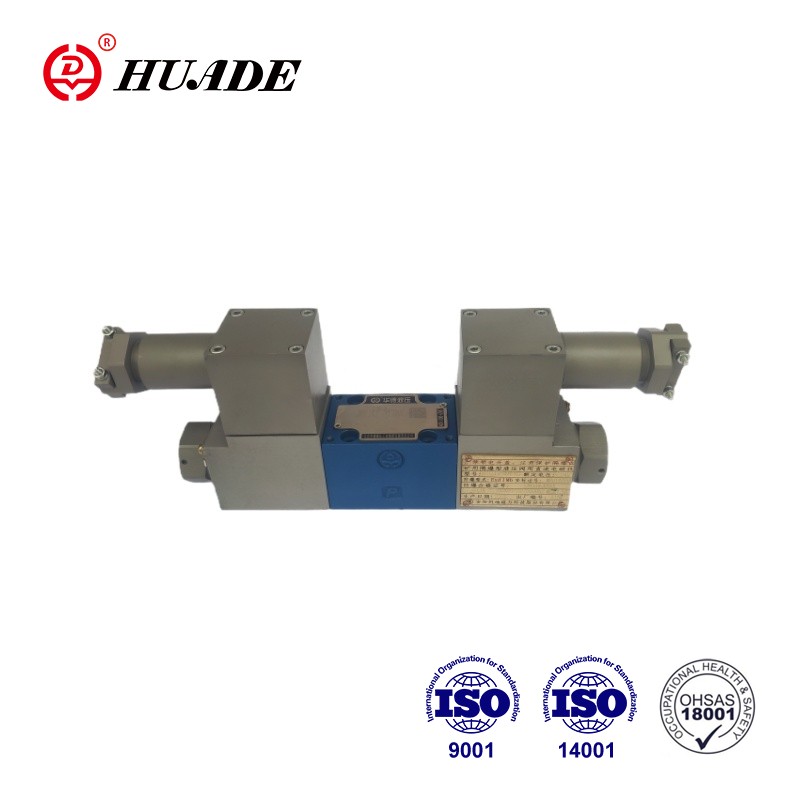

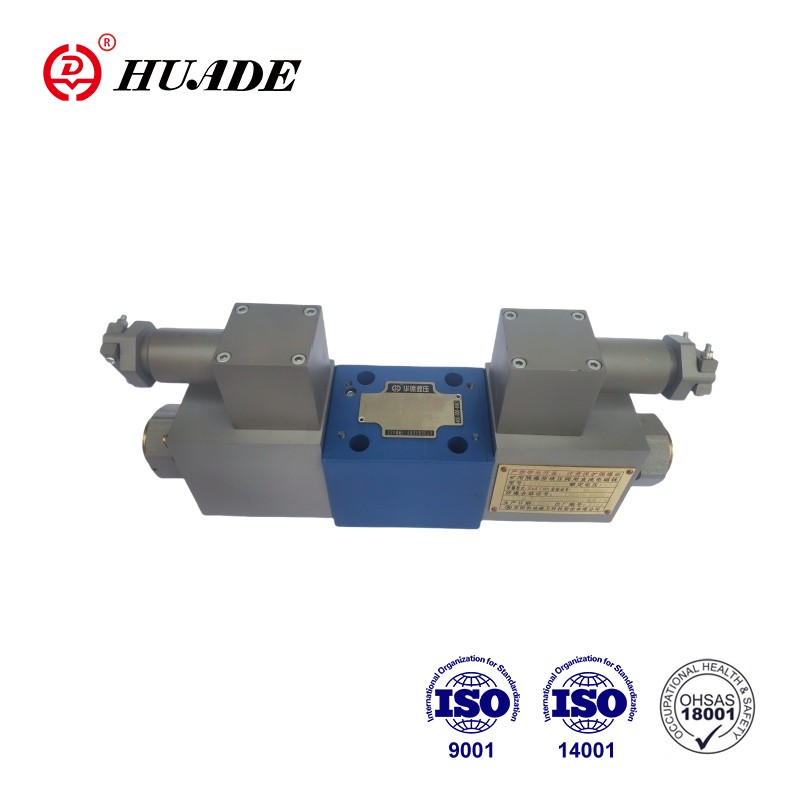

Вибухозахищений пропорційний напрямний клапан Huade 4WRA 6-2X є 4/2- та 4/3-ходовими пропорційними клапанами. Вони розроблені як компоненти з прямим керуванням для монтажу на плиті. Вони приводяться в дію за допомогою пропорційних соленоїдів з центральною різьбою та знімною котушкою. Соленоїди керуються зовнішньою електронікою. Цей вибухозахищений клапан 4WRA 6-2X має широкий спектр застосування, головним чином у областях, де потрібне точне керування витратою, тиском, швидкістю та іншими параметрами гідравлічної системи.
| Гідравлічний | |||
| монтаж | За бажанням, бажано горизонтально | ||
| Номінальний розмір | 6 | 10 | |
| Вага (кг) | 4WRA...2X | 2 | 6.6 |
| Номінальний потік Qvnom при △p = 10 бар (л/хв) | 7, 15, 26 | 30, 60 | |
| Гістерезис (%) | ≤5 | ||
| Діапазон розвороту (%) | ≤1 | ||
| Чутливість відповіді (%) | ≤ 0,5 | ||
| Макс. робочий тиск | Порти A, B, P (бар) | 350 | |
| Порт T (бар) | 210 | ||
| Рідина під тиском | Мінеральне масло (HL, HLP) відповідно до DIN 51524 | ||
| Інші рідини під тиском за запитом! | |||
| Діапазон температури навколишнього повітря (℃) | 4WRA...2X | Від -20°C до 70°C (від -4°F до 158°F) | |
| Діапазон в'язкості (мм2/с) | від 20 до 380 (бажано від 30 до 46) | ||
| Клас чистоти рідини | NAS1638 клас 9 або ISO 4406 клас 20/18/15 | ||
| Електричний | ||||
| 1) Дані соленоїда | ||||
| Тип напруги | DC | |||
| Сигнал командного значення для 4WRA | ±10Vor4~20mA | |||
| Максимальний струм на соленоїд (A) | 2.5 | 1.5 | 0.8 | |
| Опір котушки соленоїда (Ω) | Холодне значення при 20°C | 2 | 4.8 | 19.5 |
| Макс. значення тепла | 3 | 7.2 | 28.8 | |
| Мито (%) | ED100% | |||
| Максимальна температура котушки (℃) | 150 | |||
| Захист клапана відповідно до EN60529 | IP 65 | |||
| 2) Електроніка управління | ||||
| Підсилювач | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Напруга живлення (В) | Номінальна напруга | 24 | ||
| Нижнє граничне значення | 21/22(4WRA) | |||
| Верхнє граничне значення | 35 | |||
| Споживана потужність підсилювача (А) | Imax | <1,8 | ||
| Імпульсний струм | 3 | |||
особливості:
▶Пропорційний напрямний клапан прямого керування для контролю напрямку та величини потоку
▶Для монтажу підкладки: схема портів відповідає ISO4401
▶Приведення в дію за допомогою пропорційних соленоїдів із центральною різьбою та знімною котушкою
▶Котушка керування з центром пружини
застосування:
Вибухозахищений пропорційний розподільний клапан 4WRA 6-2X може використовуватися у важкому машинобудуванні, верстатобудуванні, промисловій автоматизації.
В основному клапани складаються з: Корпуса (1) з монтажною поверхнею, Золотника управління (3) з пружинами стиснення (2), Соленоїдів (4) з центральною різьбою.
При знеструмлених соленоїдах (4) керуючий золотник (3) утримується в центральному положенні натискними пружинами (2).
Безпосередня робота керуючого золотника (3) за допомогою живлення одного з пропорційних соленоїдів (4), наприклад, керування соленоїдом праворуч, потім переміщення золотника керування (3) ліворуч пропорційно вхідному електричному сигналу та з’єднання від P до A та B до T через поперечні перерізи, подібні до отворів, із прогресивними характеристиками потоку.
4WRA(E)...A-2X 2 перемикаються позиційні клапани, однак, оснащені лише електромагнітом "a". Пробка (6) встановлена на місці пропорційного соленоїда «b».
Символи вибухозахищеного пропорційного клапана 4WRA 6-2X
