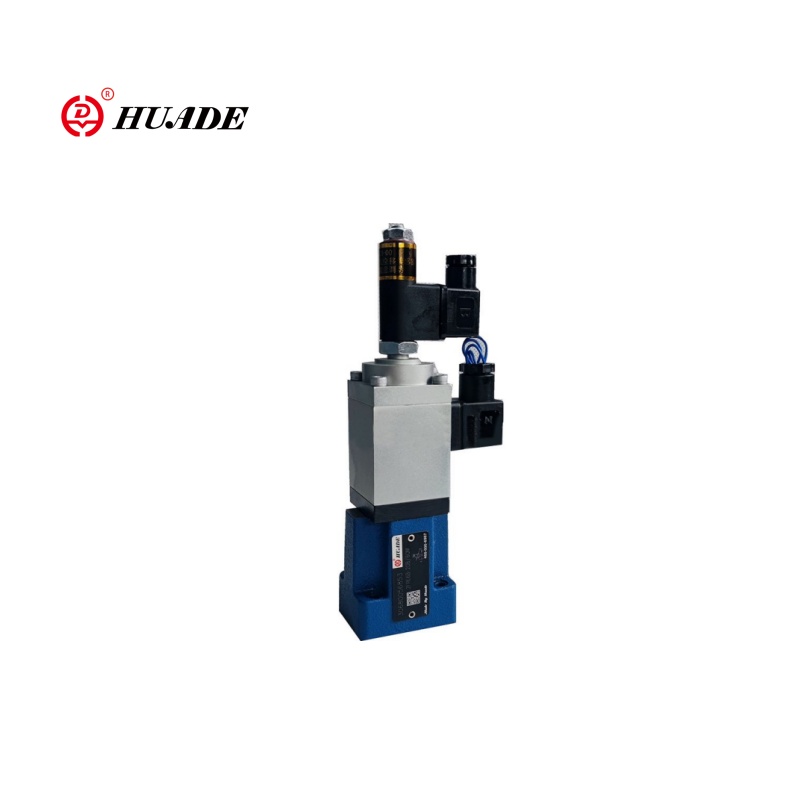

Подумайте про пропорційний клапан регулювання потоку як про «розумний диммер» гідравлічних систем. Подібно до того, як диммер дозволяє контролювати, наскільки яскравим стає світло, ці клапани дозволяють точно контролювати, наскільки швидко гідравлічна олива тече через вашу систему. [Спочатку зрозумітищо таке пропорційні клапани.]
Чому це важливо:
Традиційні гідравлічні клапани або повністю відкриті, або повністю закриті - як звичайний вимикач світла. Пропорційні клапани забезпечують плавне та точне керування - як той диммер. Цей плавний контроль означає:
- Менше ударів і вібрації у вашому обладнанні
- Більш точний рух гідроциліндрів і двигунів
- Краща енергоефективність
- Більш плавна робота в цілому
Основна концепція
Ось як це працює простими словами:
Електричний вхід
Ви надсилаєте електричний сигнал (зазвичай 4-20 мА або 0-10 В) на клапан
Пропорційна відповідь
Клапан відкривається пропорційно цьому сигналу
Контроль потоку
Більше сигналу = більше потоку, менше сигналу = менше потоку
Плавна робота
Зміни відбуваються поступово, а не раптово
Це пропорційне співвідношення робить ці клапани такими цінними в сучасних гідравлічних системах.
Чому вони важливі: еволюція від простого до розумного керування
Старий спосіб: бух-бах контроль
У минулому в більшості гідравлічних систем використовувалися прості клапани вмикання/вимкнення (так зване керування «бах-бах»). Ці клапани мали два налаштування:
- Повністю відкритий:Максимальний потік
- Повністю закрито:Немає потоку
Проблеми з керуванням:
- Раптові стрибки тиску, коли клапани швидко відкриваються або закриваються
- Вібрація та механічні навантаження на обладнання
- Труднощі з досягненням точних швидкостей або позицій
- Втрата енергії від постійної повноцінної роботи
Новий шлях: пропорційне управління
Пропорційні клапани змінили все, забезпечивши:
Плавне прискорення
Замість різкого старту-зупинки механізм плавно рухається від стану спокою до повної швидкості.
Точний контроль швидкості
Ви можете встановити точні швидкості для різних частин машинного циклу.
Енергоефективність
Система використовує необхідний потік лише тоді, коли це їй потрібно.
Краща якість продукції
Більш плавний рух означає кращі результати у виробничих процесах.
Зменшене технічне обслуговування
Менше ударів і вібрації означає довший термін служби обладнання.
Реальний вплив
Розглянемо машину для лиття під тиском, яка виготовляє пластикові деталі:
- Стара система:Ін'єкційний циліндр рухався на повній швидкості або повністю зупинявся, викликаючи дефекти та втрату матеріалу
- Нова система:Швидкість штовхача плавно змінюється протягом циклу вприскування, виробляючи стабільні високоякісні деталі
Ця еволюція від простого до інтелектуального керування зробила пропорційні клапани незамінними в сучасному виробництві.
Як вони працюють: всередині технології
Розуміння того, як працюють пропорційні клапани регулювання потоку, допоможе вам краще їх вибрати та використовувати. Давайте розберемо ключові компоненти.
[ДивПринцип роботи пропорційних клапанів]
1. Пропорційний соленоїд: мозок
Пропорційний соленоїд схожий на мозок клапана. На відміну від звичайних соленоїдів, які увімкнені або вимкнені, пропорційні соленоїди можуть створювати різну величину сили залежно від електричного сигналу, який вони отримують.
Як це працює:
- Отримує електричний сигнал (струм або напруга)
- Створює магнітну силу, пропорційну цьому сигналу
- Більше сигналу = більше магнітної сили
- Ця сила рухає внутрішні частини клапана
Ключові особливості:
- Використовує живлення постійного струму для безперебійної роботи
- Часто використовує ШІМ (широтно-імпульсна модуляція) сигнали близько 200 Гц
- Може включати "дизер" - незначні вібрації, які зменшують тертя
2. Золотник і корпус клапана: контролер потоку
Всередині корпусу клапана знаходиться високоточно оброблений циліндр, який називається золотником. Ця котушка ковзає вперед і назад, щоб контролювати потік.
Особливості конструкції шпулі
- Вимірювальні виїмки:Спеціальні форми (V, U або прямокутні), врізані в золотник, які контролюють, як змінюється потік залежно від положення золотника
- Характеристики перекриття:Те, як краї котушки збігаються з портами, впливає на реакцію клапана
Характеристики потоку
- Лінійний потік:Потік збільшується пропорційно руху золотника
- Прогресивний потік:Потік збільшується більше при великих отворах, забезпечуючи точніший контроль при низьких потоках
3. Компенсація тиску: підтримка постійного потоку
Однією з найважливіших особливостей якісних пропорційних клапанів є компенсація тиску. Ця система гарантує, що потік залишається постійним навіть при зміні тиску навантаження.
Проблема без компенсації:Якщо ви піднімаєте важкий вантаж, протитиск збільшується, зменшуючи потік, навіть якщо відкриття клапана залишається незмінним.
Рішення:Компенсатор тиску автоматично регулює перепад тиску на головному золотнику, щоб підтримувати його постійним.
Переваги:
- Потік залежить лише від сигналу клапана, а не від навантаження
- Передбачувана поведінка системи
- Простіше програмування та контроль
4. Системи зворотного зв'язку: забезпечення точності
Пропорційні клапани вищого класу включають системи зворотного зв’язку, які контролюють фактичне положення золотника та порівнюють його з бажаним положенням.
| Тип клапана | Зворотній зв'язок | Точність | Вартість | Додатки |
|---|---|---|---|---|
| Клапани з відкритим контуром | Відгуків немає | Помірний | Нижній | Основні програми |
| Замкнуті клапани | Датчики LVDT | Високий | Вища | Прецизійні програми |
Типи пропорційних клапанів регулювання потоку
Пропорційні клапани бувають декількох конфігурацій. Розуміння цих типів допоможе вам вибрати правильний для вашої програми.
За приводним механізмом
Клапани прямої дії
Соленоїд безпосередньо переміщує золотник
- Швидка відповідь (5-10 мілісекунд)
- Компактний розмір
- Простий дизайн
Обмеження:Обмежується меншими витратами (<50 л/хв) і тисками (<210 бар)
Найкраще для:Малі системи, медичні пристрої, пілотні ступені для більших клапанів
Клапани з пілотним керуванням (двоступеневі)
Невеликий пілотний клапан контролює потік масла для переміщення головного золотника
- Витримує великі витрати (до 1600 л/хв)
- Високий тиск (до 350 бар)
Обмеження:Повільніший відгук (~100 мс)
Найкраще для:Важка техніка, великі промислові системи, потужні програми
За функціями
Клапани регулювання потоку
- Основне завдання - контролювати швидкість потоку
- Зазвичай це 2- або 3-стороння конфігурація
- Часто включають компенсацію тиску
- Контроль швидкості приводу
Напрямні регулюючі клапани
- Контролюйте потік і напрямок
- Зазвичай 4-ходові, 3-позиційні клапани
- Замініть кілька простих клапанів
- Керуйте напрямком і швидкістю циліндра або двигуна
Клапани регулювання тиску
- Контролюйте тиск системи, а не потік
- Включіть запобіжні клапани та редукційні клапани
- Підтримуйте безпечний робочий тиск
Пропорційні та інші типи клапанів
Розуміння порівняння пропорційних клапанів з іншими технологіями допоможе вам приймати кращі рішення.
Пропорційні та вимикаючі клапани
| Особливість | Вимикаючі клапани | Пропорційні клапани |
|---|---|---|
| Тип управління | Двійковий (відкритий/закритий) | Безперервний (змінний) |
| Контроль потоку | Повний потік або його відсутність | Будь-який потік від 0-100% |
| Системний шок | Високий (раптові зміни) | Низький (плавні переходи) |
| Використання енергії | Часто марнотратний | Ефективний (відповідає попиту) |
| Складність | Прості схеми | Більш складна електроніка |
| Вартість | Низька початкова вартість | Вища початкова вартість |
Пропорційні та сервоклапани
| Особливість | Пропорційні клапани | Сервоклапани |
|---|---|---|
| Точність | Добре (±2-5%) | Відмінно (±0,5%) |
| Швидкість відгуку | Помірний (2-50 Гц) | Дуже швидкий (>100 Гц) |
| Вартість | Помірний | Високий (у 10-20 разів більше) |
| Толерантність до забруднень | Високий | Низький (потрібна дуже чиста олія) |
| Складність | Помірний | Високий |
| Технічне обслуговування | Стандартний | Спеціалізовані |
Коли вибрати кожен тип
Виберіть Вимикаючі клапани, коли:
- Вам потрібно лише просте керування відкритим/закритим
- Вартість є головною проблемою
- Програма може витримувати удари та вібрацію
- Точний контроль не потрібен
Виберіть пропорційні клапани, коли:
- Вам потрібна змінна швидкість або контроль положення
- Безперебійна робота важлива
- Енергоефективність має значення
- Досить помірної точності
- Робота в типових промислових умовах
Гідравлічні особливості дивнаправляючі пропорційні гідравлічні клапани
Виберіть сервоклапани, коли:
- Потрібна надвисока точність
- Потрібна дуже швидка відповідь
- Вартість є другорядною щодо ефективності
- Ви можете підтримувати дуже чисту гідравлічну рідину
- Програма вимагає цього (аерокосмічна промисловість, тестування)
Ключові показники ефективності, які вам потрібно знати
При виборі пропорційного клапана кілька показників продуктивності визначають, наскільки добре він працюватиме у вашому застосуванні.
Номінальні значення витрати та тиску
Максимальна швидкість потоку
- Зазвичай вказується при стандартному перепаді тиску (наприклад, 5 бар або 70 psi)
- Типові діапазони: 7-1000 л/хв (2-260 GPM)
- Вибирайте відповідно до вимог до швидкості приводу
Максимальний тиск
- Безпечна межа робочого тиску
- Типові діапазони: 280-400 бар (4000-5800 psi)
- Має перевищувати максимальний тиск вашої системи
Падіння тиску
- Втрата тиску на клапані при номінальній витраті
- Нижче – краще для ефективності
- Типовий: 5-35 бар (70-500 psi) при номінальній витраті
Точність і повторюваність
Гістерезис
Вихідна різниця при наближенні до однієї точки з різних сторін
- Типовий: 2-5% повної шкали
- Нижче – краще для точних застосувань
Лінійність
Наскільки точно потік клапана відповідає вхідному сигналу
- Типовий: ±2% повної шкали
- Лінійні клапани легше контролювати
Повторюваність
Узгодженість при поверненні до того самого вхідного сигналу
- Типовий: ±1-3% повної шкали
- Важливо для стабільного виробництва
Мертва зона
Діапазон вхідного сигналу, який не дає вихідного сигналу
- Типовий: 2-5% повного діапазону сигналу
- Викликано перекриттям золотника, необхідного для герметизації
Таблиця порівняння продуктивності
| Тип клапана | Діапазон потоку | Тиск | Час відгуку | Гістерезис | Толерантність до забруднень | Відносна вартість |
|---|---|---|---|---|---|---|
| Основний пропорційний | 7-100 л/хв | До 280 бар | 20-100 мс | 3-5% | Високий | 2-4x |
| Пропорційний замкнутий цикл | 7-1000 л/хв | До 350 бар | 10-50 мс | 1-2% | Високий | 4-8x |
| Сервопропорційний | 10-500 л/хв | До 350 бар | 5-20 мс | <1% | Помірний | 8-15x |
