У світі систем керування рідинами точність і надійність мають першорядне значення. Незалежно від того, чи працюєте ви в промисловій автоматизації, гідравлічних системах або пневматичних системах, здатність контролювати витрати з винятковою точністю може зробити різницю між оптимальною продуктивністю та поломкою системи. Саме тут вступають у гру пропорційні клапани потоку, які служать складними пристроями керування, які революціонізували підхід інженерів до управління рідинами.
Розуміння основ

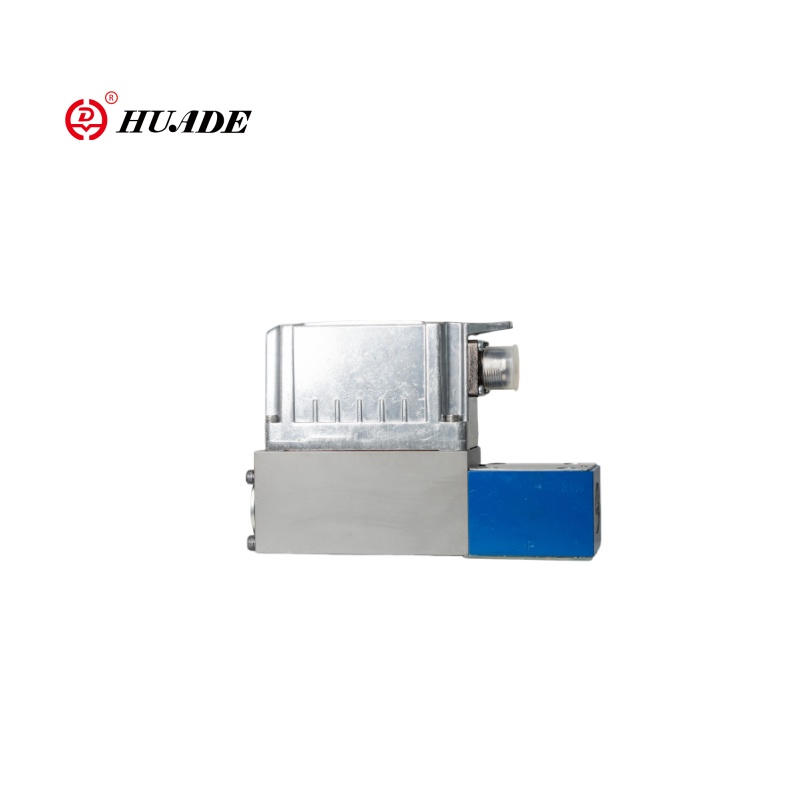

A пропорційний клапан потоку (мистецтвопропорційний клапансімейство) — це розширений тип регулюючого клапана, який регулює швидкість потоку рідини прямо пропорційно до вхідного сигналу, як правило, електричного струму або напруги. На відміну від традиційних вимикаючих клапанів, які просто відкриваються або закриваються, пропорційні клапани потоку забезпечують плавне регулювання в межах робочого діапазону. Це означає, що вони можуть підтримувати будь-яку бажану швидкість потоку від нуля до максимальної продуктивності, динамічно реагуючи на мінливі вимоги системи.
«Пропорційний» аспект відноситься до лінійної залежності між вхідним сигналом і положенням відкриття клапана. Наприклад, якщо клапан отримує 50% вхідного сигналу, він відкриється на 50% своєї максимальної пропускної здатності, забезпечуючи приблизно 50% своєї максимальної швидкості потоку. Така передбачувана поведінка робить ці клапани безцінними в додатках, що вимагають точного контролю потоку.
Як працюють пропорційні клапани
Робота пропорційного клапана зосереджена навколо його електронної системи керування та механічного приводу. Клапан отримує аналоговий вхідний сигнал, зазвичай a4-20 мАструмова петля або0-10Всигнал напруги від системи керування, такої як ПЛК (програмований логічний контролер) або спеціального контролера потоку. [Розумітияк працюють пропорційні клапанимеханічно]
Цей електричний сигнал обробляється внутрішньою електронікою клапана, яка перетворює його в механічний рух за допомогою різних технологій приводу. Найпоширеніші приводи включають пропорційні соленоїди, серводвигуни або приводи звукової котушки. Ці приводи точно розташовують елемент регулювання потоку клапана — як правило, золотник, тарельчатку або голку — для досягнення бажаного відкриття потоку.
Багато сучасних пропорційних клапанів включаютьзамкнуті системи зворотного зв'язкуза допомогою датчиків положення або датчиків потоку. Цей зворотний зв'язок дозволяє клапану безперервно контролювати його фактичне положення або результуючу швидкість потоку та вносити налаштування в реальному часі для підтримки точності, навіть коли умови системи змінюються через коливання тиску або температури.
Типи та конфігурації
Пропорційні клапани випускаються в кількох конфігураціях для різних застосувань. Клапани прямої дії контролюють потік через один порт, що робить їх ідеальними для простих завдань регулювання потоку. Клапани з пілотним керуванням використовують невеликий пілотний ступінь для керування більшим основним ступенем, що забезпечує високу пропускну здатність при збереженні точної чутливості керування.
Двоходові пропорційні клапаниконтролюють потік в одному напрямку і зазвичай використовуються для програм регулювання потоку.Триходові клапаниможе спрямовувати потік між двома вихідними отворами або поєднувати потоки з двох вхідних отворів, що робить їх придатними для відведення або змішування.
Внутрішній дизайн залежить від вимог програми. Золотникові клапани пропонують відмінні характеристики потоку і є поширеними в гідравлічних системах. Клапани тарілчастого типу забезпечують герметичні можливості закриття і часто використовуються в пневматичних системах. Голчасті клапани чудово підходять для застосувань, що вимагають дуже точного регулювання потоку, і є звичайними в системах точного дозування.
Застосування в різних галузях
Пропорційні клапани потоку знаходять застосування в багатьох галузях промисловості, де точне керування потоком є критичним. ввиробництво та автоматизація, вони контролюють швидкість гідравлічних циліндрів і пневматичних приводів, забезпечуючи плавний і точний контроль руху на складальних лініях, пакувальному обладнанні та системах обробки матеріалів.
Theавтомобільна промисловістьшироко використовує ці клапани в випробувальному обладнанні, системах розпилення фарби та гідравлічних пресах. ваерокосмічний, вони необхідні для контролю потоку палива, систем герметизації кабіни та гідравлічних приводів керування польотом, де точність і надійність не підлягають обговоренню.
Водоочисні спорудивикористовуйте пропорційні клапани потоку для дозування хімікатів, коли у водні потоки необхідно додавати точні кількості хімікатів для обробки. Theфармацевтична промисловістьпокладається на ці клапани для точного дозування інгредієнтів у процесах виробництва ліків, де точність безпосередньо впливає на якість продукції та відповідність нормативним вимогам.
[Дивзастосування гідравлічного пропорційного клапана]
Переваги та вигоди
Основна перевага пропорційних клапанів полягає в їхвиняткова точність управління. Зазвичай вони можуть підтримувати точність потоку в межах ±2-5% від заданого значення, що значно перевершує ручні клапани або прості елементи керування вмиканням/вимкненням. Ця точність перетворюється на покращену якість продукту, зменшення відходів і кращу ефективність процесу.
Енергоефективністьє ще однією значною перевагою. Забезпечуючи лише точний потік, необхідний у будь-який момент, клапани пропорційного потоку усувають витрати енергії, пов’язані з системами постійного високого потоку, які використовують клапани скидання тиску або байпасні контури для керування надлишковим потоком.
Можливості інтеграції цих клапанів із сучасними системами керування дозволяють використовувати складні стратегії автоматизації. Вони можуть реагувати на численні вхідні сигнали, брати участь у складних алгоритмах керування та надавати діагностичний зворотний зв’язок системам технічного обслуговування, підтримуючи стратегії прогнозованого технічного обслуговування.
Міркування щодо вибору
При виборі пропорційного клапана необхідно враховувати кілька факторів.Діапазон потокує основоположним — клапан повинен задовольняти як мінімальні, так і максимальні вимоги щодо потоку. Номінальний тиск має перевищувати максимальний тиск у системі, включаючи будь-які стрибки тиску.
Час відгуку є критичним у динамічних програмах. Деякі системи потребують швидкої зміни потоку, а інші надають перевагу стабільності над швидкістю. Сумісність керуючого сигналу має відповідати доступним виходам системи керування, а вимоги до живлення мають відповідати наявному електроживленню.
Умови навколишнього середовища, такі як екстремальні температури, вібрація та рівень забруднення, впливають на вибір клапана. Сумісність середовищ гарантує, що матеріали клапана можуть працювати з конкретною рідиною без погіршення чи забруднення.
Висновок
Пропорційні клапани потоку являють собою наріжну технологію в сучасних системах контролю рідини, пропонуючи точність і гнучкість, необхідні в сучасних вимогливих додатках. Їхня здатність забезпечувати точне, повторюване керування потоком при плавній інтеграції з електронними системами керування робить їх незамінними в різних галузях промисловості, починаючи від виробництва та закінчуючи аерокосмічною промисловістю.
Оскільки автоматизація продовжує розвиватися, а вимоги до точності стають дедалі жорсткішими, клапани пропорційного потоку, безсумнівно, відіграватимуть ще більш важливу роль у створенні ефективних, надійних і точних систем керування рідиною. Для інженерів і розробників систем розуміння можливостей цих клапанів і правильне застосування є важливим для розробки оптимізованих рішень для контролю рідини, які відповідають як поточним потребам, так і майбутнім викликам.
