Коли-небудь спостерігав за роботою сміттєвоза і дивувався:«Як він дізнається, що спочатку підняти контейнер, а потім ідеально його перехилити?»Або, можливо, ви бачили фабричних роботів, які працюють в ідеальній послідовності, і думали,«Що робить їх такими злагодженими?»
Відповідь може вас здивувати - часто це простий, але блискучий пристрій, який називається клапаном послідовного тиску. І до кінця цього посібника ви точно зрозумієте, як ці «механічні мізки» забезпечують безперебійну роботу нашого світу.

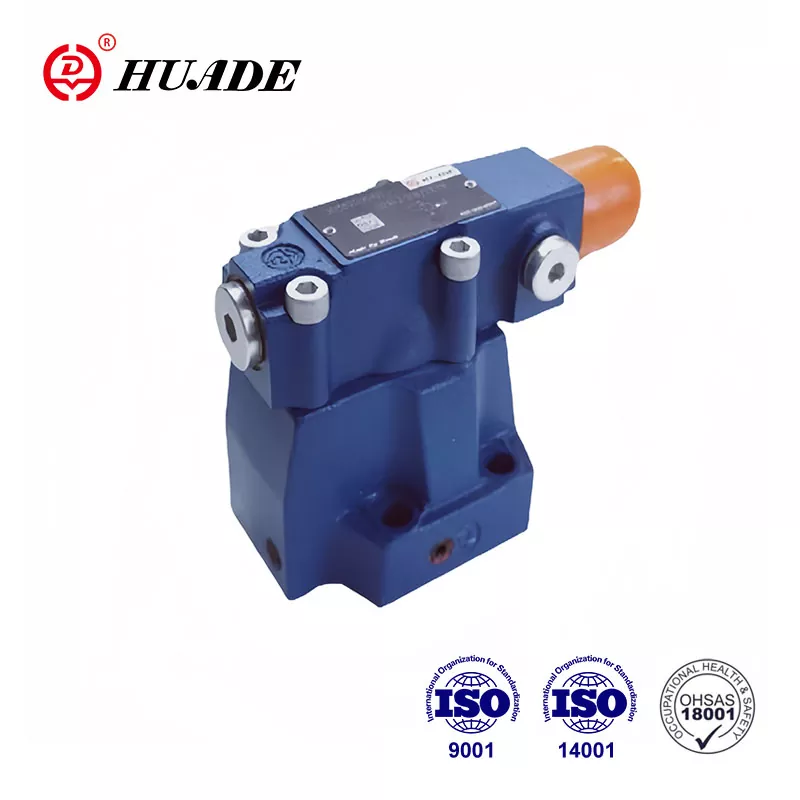

Що таке клапан послідовності тиску? (Проста відповідь)
Клапан послідовності тиску (частинаклапан регулювання тискусистеми) схожий на aрозумний світлофор для гідравлічних систем. Подібно до того, як світлофор контролює, коли можуть їхати машини, цей клапан контролює, коли різні частини машини можуть почати працювати.
Ось ключова ідея:Він залишається закритим (червоне світло), доки тиск не досягне певного рівня, потім відкривається (зелене світло), щоб гідравлічна рідина потікла до наступного компонента. Це створює автоматичне послідовність без будь-яких комп’ютерів або електричних елементів керування.
Швидкий приклад:
Подумайте про приготування сендвіча з арахісовим маслом:
Крок 1:Приготувати хліб (основна дія)
Зачекайте:Переконайтеся, що хліб правильно розміщено
крок 2:Додати арахісове масло (вторинна дія)
Клапан послідовності тиску робить те ж саме для машин - він забезпечує повне завершення кроку 1 перед початком кроку 2.
Навіщо вашим машинам потрібні клапани регулювання тиску
Цікаво, чому ми не можемо дозволити всьому статися одразу? Ось чому важлива правильна послідовність:
Без контролю послідовності у вас був би хаос. Уявіть, що коробка передач вашого автомобіля намагалася перемкнути передачу, поки двигун ще запускався, або якби 3D-принтер почав друкувати до того, як ліжко нагрілося. Це саме те, що відбувається в гідравлічних системах без належної послідовності.
Бізнес-кейс (чому їх люблять інженери):
Нульова потреба в електроенергії- Працює у вибухонебезпечних середовищах, де виходить з ладу електроніка
Куленепробивна надійність- Менша кількість деталей означає менше несправностей (типовий термін служби: 10+ років)
Економія коштів- Може замінити системи ПЛК вартістю 5000 доларів США на клапан вартістю 200 доларів США
Простота обслуговування- Більшість техніків можуть обслуговувати їх за допомогою базових інструментів
Справжнє запитання:Ви б радше довірилися комп’ютерній програмі чи простому механічному пристрою в брудному середовищі під високим тиском? Більшість досвідчених інженерів щоразу обирають механічний.
Як працює клапан послідовності тиску?
Принцип роботи насправді досить простий:
Основний процес:
Починається основна дія- Перший циліндр або двигун починає працювати
Наростає тиск- Коли перша дія завершена, рідина припиняє рух і тиск підвищується
Клапан відкривається- Коли тиск досягає встановленого значення (наприклад, 400 PSI), клапан послідовності відкривається
Починається вторинна дія- Рідина тече до другого циліндра або двигуна
Подумайте про це як про дамбу в річці. Дамба (клапан послідовності) утримує воду, доки рівень води (тиск) не стане достатньо високим. Потім він відкриває ворота, щоб вода текла вниз за течією.
Ключові частини (що всередині):
Корпус клапана- Основне житло (як будинок)
Весна- Встановлює «тиск тригера» (як дверний замок)
Регулювальний гвинт- Ваш регулятор тиску (як термостат)
Зовнішній зливний порт- Зберігає точні показники (як отвір для скидання тиску)
Для підказки:Зовнішній дренаж має вирішальне значення - без нього протитиск може обдурити клапан і відкрити його в невідповідний момент. Завжди вказуйте зовнішній дренаж у проекті вашої системи.
Типи гідравлічних клапанів послідовності: який вам потрібен?
Не знаєте, який тип вибрати? Ось поломка, яка вбереже вас від дорогих помилок.
[Порівняти з інтипи клапанів регулювання тиску]
1. Гідравлічні послідовні клапани прямої дії
Думайте про це як:Проста пружинна двері
Час відгуку:Блискавичний (2-10 мілісекунд)
Діапазон тиску:Зазвичай до 5000 PSI
Вартість:Бюджетний ($50-$300)
Найкраще для:Невелике мобільне обладнання, програми швидкого циклу
Мінус:Може «стрибати» при високому тиску
2. Пілотні клапани регулювання тиску
Думайте про це як:Продумана двоступенева система
Час відгуку:Повільніше, але стабільно (≈100 мілісекунд)
Діапазон тиску:До 10 000+ PSI
Вартість:Вищі інвестиції ($200-$1500)
Найкраще для:Великі промислові преси, точне виробництво
Перевага:Надійна стабільність за різних умов
Який вибрати?Якщо вам потрібна швидкість і простота, вибирайте пряму дію. Якщо вам потрібна точність і впораєтеся з високими потоками, пілотне керування — ваша відповідь.
Застосування клапанів послідовності тиску: де вони працюють
Цікаво, де насправді працюють ці клапани? Вони скрізь - ви, мабуть, стикаєтеся з ними щодня, не підозрюючи про це.
Виробництво та промислове обладнання
Обробні центри з ЧПУ:Затисніть деталь → почніть різати → втягніть інструменти
Лиття під тиском:Закрити форму → ввести пластик → витягнути частину
Гідравлічні преси:Розташуйте матеріал → застосовуйте тиск → відпустіть і виштовхніть
Програми мобільного обладнання
Сміттєвози:Підніміть контейнер → перекиньте та скиньте → поверніться в положення
Будівельне обладнання:Розгорніть виносні опори → підніміть вантаж → втягніть стрілу
Сільськогосподарська техніка:Підніміть агрегат → увімкніть ВВП → почніть роботу
Спеціалізовані системи
Телескопічний циліндр керування:Розширюйте секції в правильній послідовності для безперебійної роботи
Багатоступеневі гідравлічні системи:Координація кількох приводів без електронного керування
Шаблон?Щоразу, коли ви бачите, як гідравлічне обладнання працює в ідеальному порядку, ймовірно, є клапан послідовності, який організовує шоу.
Чим клапан регулювання тиску відрізняється від інших клапанів?
Клапани регулювання тиску легко сплутати з іншими аналогічними клапанами. Ось як їх відрізнити.
[Докладніше профункції запобіжного клапана]
Клапан послідовності проти запобіжного клапана
| Особливість | Послідовний клапан | Запобіжний клапан |
|---|---|---|
| призначення | Контролює порядок виконання операцій | Захищає систему від високого тиску |
| Стандартний стан | ЗАЧИНЕНО | ЗАЧИНЕНО |
| Коли він відкривається | При заданому тиску для початку наступної дії | Тільки коли тиск стає занадто високим |
| Куди йде рідина | До наступного приводу | Назад до танка |
Клапан послідовності проти редукційного клапана
| Особливість | Послідовний клапан | Редукційний клапан |
|---|---|---|
| Стандартний стан | Нормально закритий | Нормально відкритий |
| Що він контролює | Вхідний тиск | Вихідний тиск |
| призначення | Почати наступну операцію | Обмежте вихідний тиск |
Посібник з вибору гідравлічного клапана послідовності: вибирайте все правильно з першого разу
Втомилися гадати, який клапан спрацює? Ось ваш крок за кроком процес вибору:
Крок 1: дізнайтеся свої системні вимоги
Максимальний тиск в системі:Клапан повинен витримувати тиск на 25% вище вашого максимального тиску
Витрата вторинного контуру:Розрахувати необхідний GPM (клапан повинен працювати на 20% більше)
Необхідна точність:±50 PSI для загального використання, ±10 PSI для точної роботи
Необхідний час відповіді:Швидкий (<50 мс) або стабільний (>100 мс)
Крок 2: перевірка екологічної реальності
Задайте собі такі запитання:
Який діапазон температур? (Стандартні ущільнення працюють від -10°F до +200°F)
Наскільки брудне довкілля? (Враховуйте стійкість до забруднення)
Який тип гідравлічної рідини? (Нафтовий, синтетичний, біологічний?)
Є сумніви щодо вибухонебезпечної атмосфери? (Можуть вимагатися спеціальні сертифікати)
Крок 3: розрахуйте розмір клапана
Проста формула для пропускної здатності:
Необхідний Cv = Швидкість потоку (GPM) ÷ √ (Падіння тиску на клапані)
приклад:Вторинний потік 20 галлонів на хвилину з доступним падінням тиску 100 PSI потребує Cv = 20 ÷ √100 = 2,0
Для підказки:Завжди встановлюйте розмір клапана на 20-30% більший, ніж розрахований, щоб уникнути роботи на максимальній потужності.
Поради щодо встановлення клапана послідовності тиску: уникайте дорогих помилок
Готові встановити, але хвилюєтеся, що все буде неправильно? Дотримуйтесь цих перевірених на практиці вказівок:
Критичні параметри налаштування
Розрахунок встановленого тиску:Первинне навантаження + запас міцності 50-100 PSI
Координація запобіжного клапана:Встановіть запобіжний клапан на 150-200 PSI вище клапана послідовності
Зовнішнє зливне підключення:Завжди підключайтеся до бака (ніколи не закривайте цей порт!)
Монтажна орієнтація:Дотримуйтеся специфікацій виробника (зазвичай будь-яка позиція OK)
Працююча послідовність встановлення
Перевірка перед встановленням:Перевірте всі порти та підключення
Кріплення клапана:Використовуйте належний момент затягування (зазвичай 15-25 фут-фунтів для фітингів)
Встановити початковий тиск:Починайте з низького рівня, регулюйте вгору під час тестування
Випробувальний цикл:Виконайте кілька повних циклів перед остаточним регулюванням
Точне налаштування:Відрегулюйте заданий тиск для оптимальної роботи
Типова помилка новачка:Спочатку встановили занадто високий тиск. Завжди починайте з низького і збільшуйте - легше збільшити тиск, ніж ремонтувати пошкоджене обладнання.
Усунення несправностей клапана послідовності: Швидке вирішення проблем
Система не встановлює правильну послідовність? Ось ваша дорожня карта діагностики:
Проблема №1: Додаткова дія не запускається
Симптоми:Первинний циліндр завершує хід, але вторинний ніколи не активується
Швидка діагностика:Перевірте манометр системи під час завершення первинного ходу
Рішення (в порядку ймовірності):
Установчий тиск клапана нижньої послідовності
Очистіть забиту зливну лінію
Замініть слабку або зламану пружину
Переконайтеся, що запобіжний клапан не відкривається занадто рано
Проблема №2: передчасна вторинна активація
Симптоми:Обидві дії намагаються відбутися одночасно
Основні причини:Встановіть занадто низький тиск АБО несподівані стрибки тиску
Виправити стратегію:Збільшуйте встановлений тиск на 25 PSI, доки не буде досягнуто належної послідовності
Проблема №3: нестабільна або шумна робота
Що ви почуєте/побачите:Скрегіт, вібрація, непостійний цикл
Звичайні підозрювані:Забруднена рідина, повітря в системі, зношені внутрішні компоненти
План дій:
Перевірте чистоту рідини (повинна бути ISO 18/16/13 або вище)
Випустіть повітря з усіх високих точок
Якщо проблеми не зникають, відновіть або замініть клапан
Порада щодо екстреної діагностики:Якщо ви втрачаєте час на виробництво, тимчасово обійдіть клапан послідовності та керуйте вручну під час замовлення деталей.
Обслуговування клапана послідовності тиску: максимізуйте свої інвестиції
Хочете уникнути неочікуваних простоїв? Ці стратегії обслуговування забезпечать роботу ваших клапанів десятиліттями:
90-денна процедура перевірки
Візуальна перевірка:Шукайте зовнішні витоки, корозію, ослаблені фітинги
Перевірка тиску:Переконайтеся, що заданий тиск не змінився (допуск ±25 PSI)
Аналіз рідини:Перевірте рівень забруднення та стан рідини
Підрахунок циклу:Відстежуйте операції для прогнозованого планування технічного обслуговування
Щорічне технічне обслуговування
Повна промивка системи:Замінити фільтри та гідравлічну рідину
Калібрування клапана:Відновіть тиск до початкових специфікацій
Перевірка ущільнення:Перевірте їх на знос, перш ніж вони катастрофічно вийдуть з ладу
Тестування продуктивності:Перевірте час відгуку та точність тиску
Реальність бюджету обслуговування:Витрачання 200 доларів на рік на профілактичне обслуговування зазвичай економить понад 2000 доларів США на аварійному ремонті та втраті виробництва.
Порада з розумного обслуговування:Тримайте запасний клапан налаштованим і готовим. Коли виникають проблеми, замініть клапани та відновіть несправний агрегат в автономному режимі - мінімальний час простою, максимальна продуктивність.
Тенденції технології клапанів послідовності: що буде далі
Цікаво, чи послідовні клапани застаріють? Ось що знають інсайдери галузі:
Інтеграція інтелектуального клапана послідовності
Датчики IoT:Відстежуйте цикли, температуру та дрейф тиску
Прогностична аналітика:AI передбачає збої за 30-60 днів наперед
Дистанційна діагностика:Перевірте справність клапана з телефону
Реальність вартості:Розумні клапани коштують у 2-3 рази дорожче, але можуть зменшити витрати на обслуговування на 40%
Передові матеріали та дизайн
Технологія нанопокриття:Подовжує термін служби ущільнення на 300-500%
Композитні корпуси клапанів:Менша вага, краща стійкість до корозії
Внутрішні елементи з низьким коефіцієнтом тертя:Зменшує втрати енергії на 15-25%
Дискусія «Електронне проти механічного».
Переваги електронного управління:Нескінченно програмований, точний, багатий даними
Переваги механічного клапана:Не потребує програмування, працює без живлення, простіше усунення несправностей
Реальність галузі:Незважаючи на розвиток електроніки, механічні послідовні клапани зберігають сильну частку ринку в:
Економічні програми
Небезпечні середовища
Віддалені місця без надійного живлення
Прості системи, де електроніка додає непотрібної складності
Підсумок:Клапани регулювання тиску нікуди не подінуться – вони вдосконалюються, щоб бути розумнішими, залишаючись механічно надійними.
Ваші наступні кроки: застосування цих знань у роботі
Готові визначити, встановити або усунути несправності клапана послідовного тиску? Ось ваш план дій:
Для системних дизайнерів:
Розрахуйте свої вимогивикористовуючи надані формули розмірів
Виберіть тип клапаназалежно від швидкості та точності
Вкажіть зовнішню дренаж- не дозволяйте підрядникам обійтися на цьому
План доступу до коригування- техніки подякують вам пізніше
Для груп технічного обслуговування:
Почніть цю 90-денну перевіркунегайно
Склад загальних запчастин(пружини, сальники, регулювальні гвинти)
Задокументуйте поточний заданий тискперш ніж вони дрейфують
Оператори поїздіврозпізнавати ранні попереджувальні ознаки
Для усунення несправностей:
Завжди спочатку перевіряйте основи- тиск, рівень рідини, стан фільтра
Тримайте під рукою манометрдля швидкої діагностики
Запам'ятайте правило зовнішнього дренажу- усуває 60% проблем з клапаном послідовності
Запитання щодо конкретної програми?Більшість виробників клапанів пропонують безкоштовну інженерну підтримку – скористайтеся їхнім досвідом.
Остання думка:Найкращий послідовний клапан – це той, який правильно вибрано, правильно встановлено та регулярно обслуговується. Опануйте ці основи, і ви більше ніколи не матимете таємничих проблем із послідовністю.
