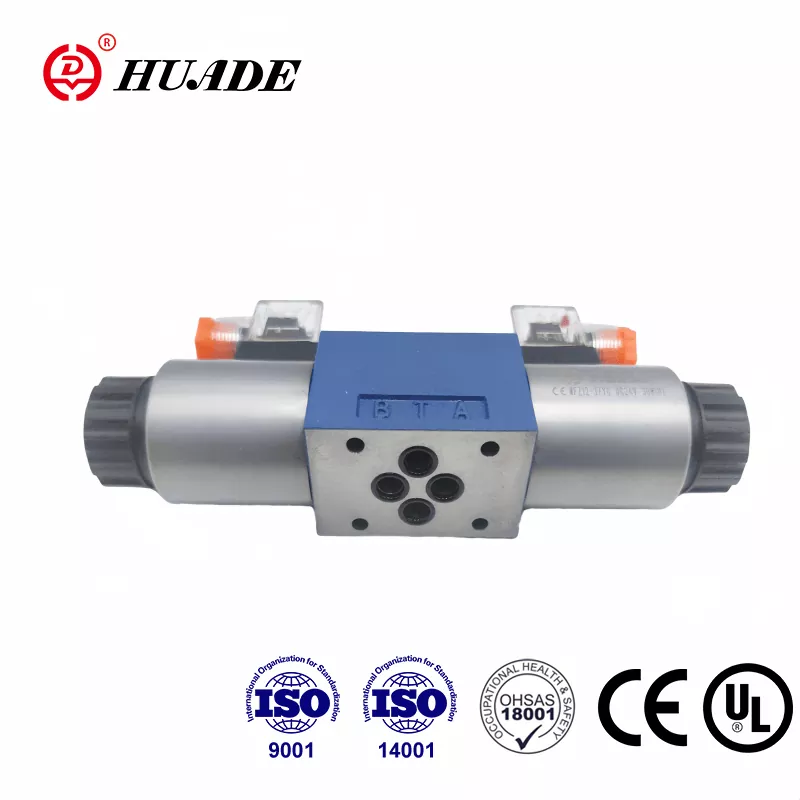

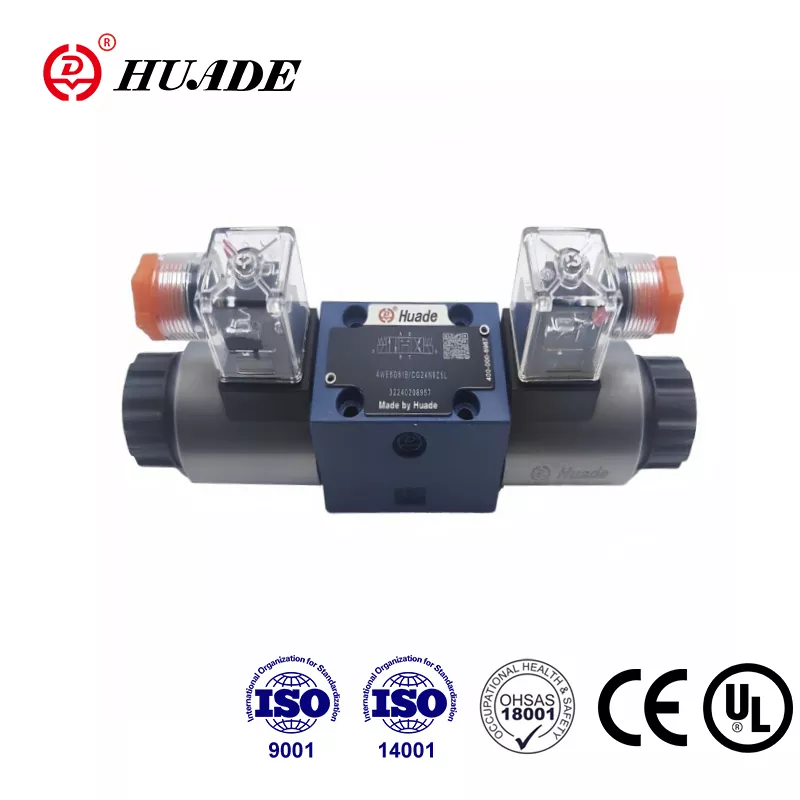

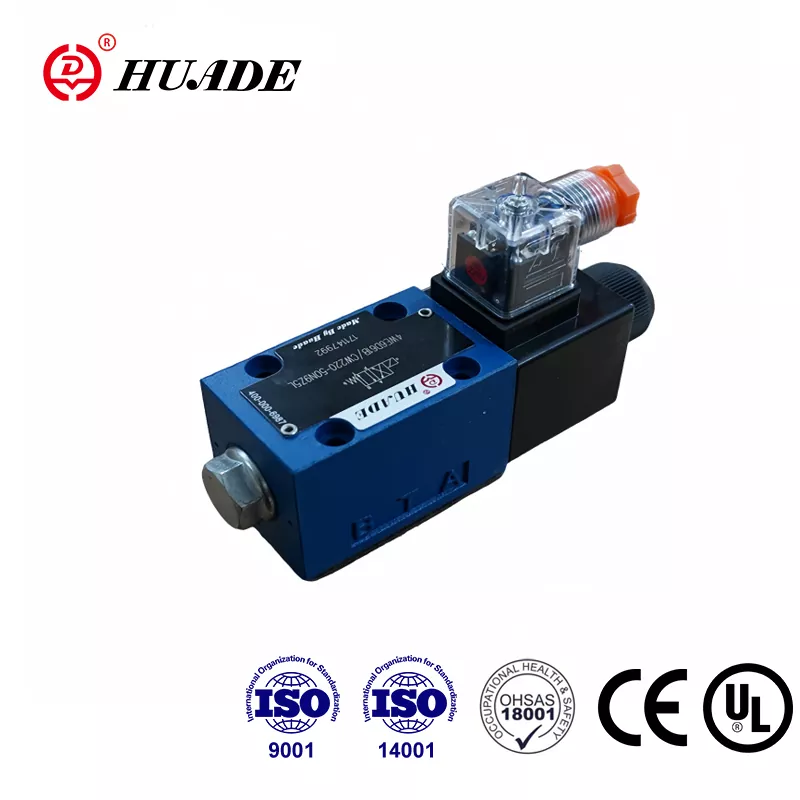

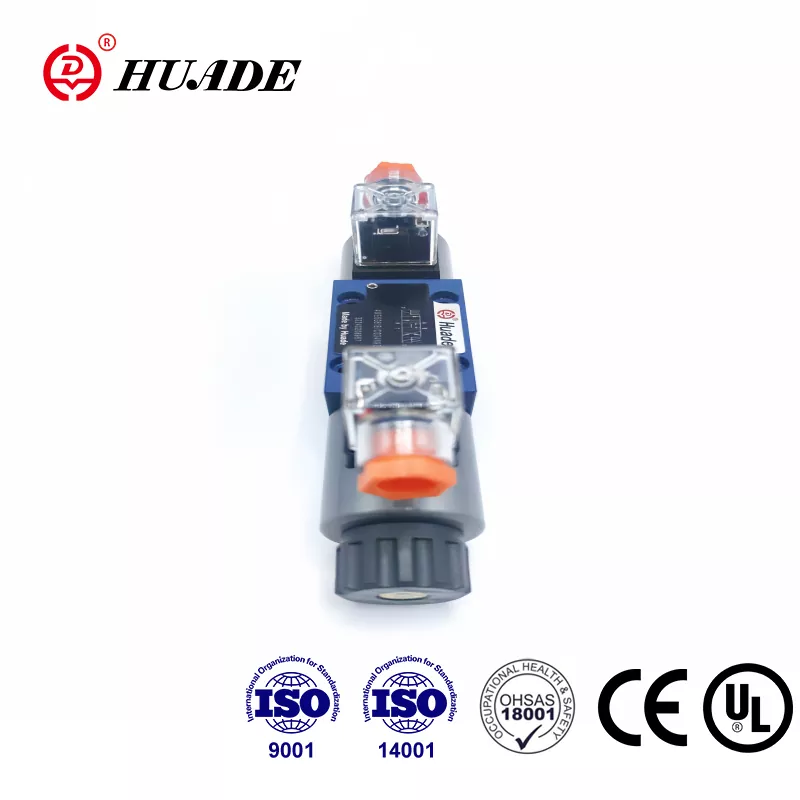

Будучи провідним виробником гідравлічної промисловості Китаю, Huade двічі співпрацював з Rexroth з 1979 року. Напрямний золотниковий клапан Huade® 4WE 6 Y широко використовується в різних промислових середовищах. Він може замінити ту ж модель, яку пропонує Rexroth. Він шалено продається в Китаї та за кордоном. Huade приділяє велике значення якості, щоб гарантувати, що кожен клапан має чудову продуктивність. Huade має 750 сучасного виробничого обладнання, імпортованого з усього світу. Серія електромагнітних клапанів пройшла сертифікацію CE. Завод пройшов ISO9001, ISO14001 і ISO45001. Гідравлічні електромагнітні клапани Huade® широко використовуються у військовій промисловості та інших галузях Китаю завдяки стабільній роботі.
|
Гідравлічний |
|||
|
Макс. робочий тиск Порти A, B, P (МПа) |
до 35,0 |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
з символами A і B, порт T повинен використовуватися як дренажний порт |
|||
|
Максимальний потік (л/хв) |
80(-);60(～) |
||
|
Рідина під тиском |
Мінеральні масла або фосфатні ефіри |
||
|
Діапазон в'язкості (мм2/с) |
2,8~500 |
||
|
Діапазон температур рідини під тиском （℃） |
-30～+80 |
||
|
Ступінь забруднення |
Гранично допустимий ступінь забруднення гідравлічної рідини за NAS 1638 класу9. |
||
|
Електричний |
|||
|
Тип напруги |
DC |
Змінний струм 50/60 Гц |
|
|
Доступні напруги (В) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Споживана потужність (Вт) |
30 |
||
|
Утримуюча потужність (ВА) |
- |
50 |
|
|
Потужність при включенні (ВА) |
- |
220 |
|
|
обов'язок |
безперервний |
||
|
Час перемикання на IS0 6403 |
УВІМК. (мс) |
25 до 45 |
від 10 до 20 |
|
ВИМК. (мс) |
10 до 25 |
15 до 40 |
|
|
Захист по DIN |
IP 65 |
||
|
Частота перемикань (циклів/год) |
до 15000 |
до 7200 |
|
|
При електричних з'єднаннях захисний провідник (PE) |
|||
особливості:
▶ Високопродуктивна версія спрямованого золотникового клапана з прямим електромагнітним приводом
▶ Соленоїди постійного або змінного струму зі знімною котушкою
▶ Електромагнітна котушка може повертатися на 90°
▶ Електричні підключення як індивідуальні, так і центральні
▶ Під час заміни змійовика не потрібно відкривати герметичну камеру
▶ Ручне керування, опціонально
▶ Шаблон портування відповідно до Din 24 340, форма A, ISO 4401 і CETOP - RP 121H
застосування:
Напрямні клапани типу 4WE 6 Y є електромагнітними золотниковими розподільниками. Вони контролюють початок, зупинку та напрямок рідини.
По суті напрямні регулюючі клапани 4WE 6 складаються з корпусу (1), одного або двох електромагнітів (2), керуючого золотника (3) і однієї або двох зворотних пружин (4). У знеструмленому стані золотник керування (3) утримується в нейтральному або вихідному положенні за допомогою поворотних пружин (4) (крім імпульсних золотників). Золотник керування (3) приводиться в дію за допомогою мокрих штифтових соленоїдів (2) . Сила соленоїдів (2) діє через плунжер (5) на керуючий золотник (3) і штовхає його з нейтрального положення в необхідне кінцеве положення. Це забезпечує вільний потік від P до A і B до T або P до B і A до T.
При знеструмленні соленоїда (2) золотник керування (3) за допомогою поворотних пружин (4) повертається в нейтральне положення.
Додаткове ручне перемикання (6) дозволяє переміщати золотник керування (3) без живлення соленоїда.
Структурна схема WE 6 61B
