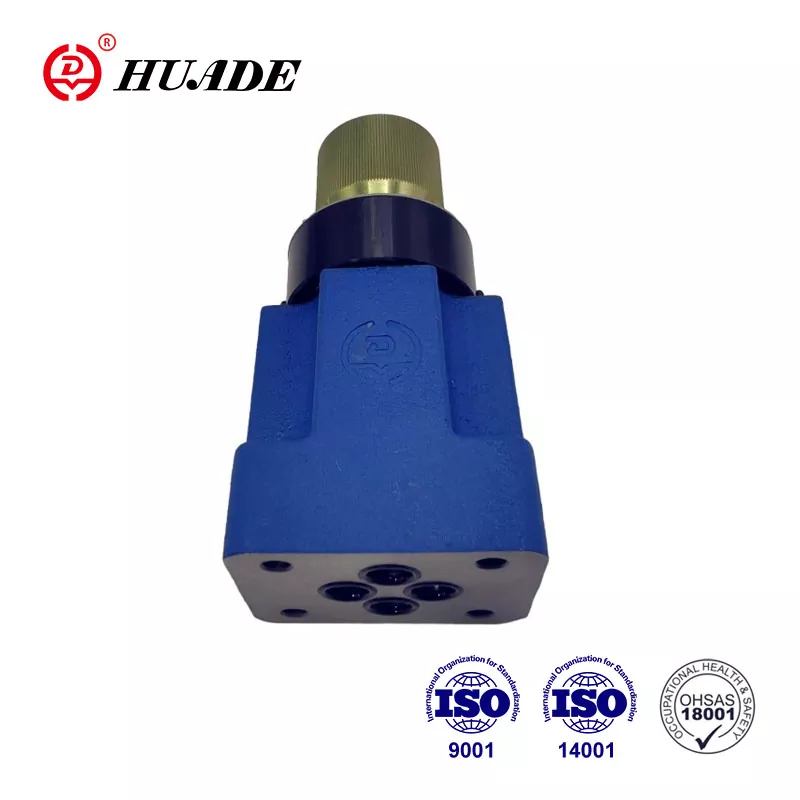

2 -й спосіб гідравлічного клапана управління потоком: Повний посібник

Двосторонній клапан гідравлічного потоку є найважливішим компонентом у гідравлічних системах, який контролює, наскільки швидка рідина рухається по ланцюгу. Подумайте про це як про кран для води - ви можете повернути його, щоб контролювати, скільки води витікає. У гідравлічних системах ці клапани контролюють швидкість таких машин, як екскаватори, машини для лиття під тиском та заводське обладнання.

Чому управління потоком має значення в гідравлічних системах

У будь -якій гідравлічній системі важливі три речі:

• Тиск- визначає, скільки сили чи сили ви отримуєте
• Напрямок- Контролює, в який спосіб рухається
• Протікати- контролює, як швидко рухаються речі

Як працює двосторонній клапан гідравлічного потоку?

Основні частини клапана

Кожен двосторонній клапан гідравлічного потоку має ці основні частини:

• Тіло клапана- Зовнішня оболонка, яка з'єднується з вашими гідравлічними лініями
• Відкриття дросельної заслінки- невеликий проміжок, про який протікає рідина
• Елемент управління- рухається, щоб зробити зазор більшим або меншим
• Механізм регулювання- Дозволяє керувати клапаном (ручна ручка або електричний сигнал)
• Весна- Допомагає повернутися клапана у вихідне положення

Наука, що стоїть за контролем потоку

Коли гідравлічна рідина протікає через невеликий отвір, вона створює опір. Цей принцип управління гідравлічною швидкістю - це те, що змушує ці клапани працювати. Основна формула:

Це означає:

• Більший отвір = більше потоку = швидша швидкість
• Менший отвір = менший потік = повільніша швидкість
• Більш високий тиск = більше потоку (якщо відкриття залишається однаковим)

Для застосувань гідравлічного циліндрового клапана, це співвідношення безпосередньо контролює, наскільки швидко рухається поршень. У гідравлічних системах управління двигуном він визначає швидкість обертання.

Які типи двосторонніх клапанів гідравлічного потоку?

1. Прості дросельні клапани (не компенсовані)

Це найосновніший тип. Вони працюють як ручний змішувач води:

Як вони працюють:Ви вручну регулюєте ручку, щоб змінити розмір відкриття

Найкраще для:Прості програми, де точна швидкість не є критичною

2. Клапани контрольного потоку компенсованого тиску

Це набагато розумніше. Вони автоматично регулюються, щоб зберегти потік постійним навіть при зміні тиску.

Як вони працюють:Спеціальний механізм всередині зберігає різницю тиску через постійну дросельну дросель

Найкраще для:Точні машини, автоматизовані виробничі лінії

3. Тиск і компенсовані температури клапани

Це найсучасніший тип. Вони регулюються як для тиску, так і для змін температури.

Як вони працюють:Спеціальні матеріали всередині реагують на зміни температури та автоматично регулюють клапан

Найкраще для:Аерокосмічна, тестувальна техніка, критичні програми

Який метод управління ви повинні вибрати для свого клапана керування гідравлічним потоком?

Ручний контроль

Що це:Ручні колеса, ручки або гвинти, які ви повертаєте вручну

Коли користуватися:Прості машини, які не потребують автоматичного управління

Приклади:Основне обладнання для магазину, ручні преси

Електричний контроль

Соленоїдні клапани (увімкнення/вимкнення)

• Функція:Просте управління/вимкнення, як вимикач світла
• Добре для:Основні операції запуску/зупинки
• Обмеження:Не вдається забезпечити плавне управління швидкістю

Пропорційні клапани

• Функція:Гладке управління на основі електричних сигналів (0-10 В або 4-20 мА)
• Час відповіді:50-80 Гц (досить швидко для більшості додатків)
• Добре для:Лиття ін'єкції, загальна автоматизація

Сервоприпаси

• Функція:Ультраточний контроль із зворотним зв'язком позиції
• Час відповіді:150-200 Гц (дуже швидко)
• Добре для:Аерокосмічне, високоточне виробництво

Порівняння продуктивності

Тип управління	Точність	Швидкість	Вартість	Найкраще використання
Посібник	Низький	Повільно	Низький	Просте обладнання
Соленоїд	Низький	Швидкий	Низький	Увімкнення/вимкнення
Пропорційний	Середній	Середній	Середній	Загальна автоматизація
Сервіс	Дуже високий	Дуже швидко	Високий	Точні програми

Встановлення та дизайн системи

Де слід встановити двосторонній клапан управління потоком?

Ви можете встановити клапани управління потоком трьома способами:

Контроль в наході (метр)

• Контролює масло, що йде в циліндр
• Добре для позитивних навантажень (як підйом)
• Ризик: може спричинити кавітацію, якщо не розробити належним чином

Контроль розетки (лічильник)

• Контролює масло, що виходить з циліндра
• Добре для негативних навантажень (наприклад, зниження важких предметів)
• Забезпечує кращий контроль, але більший тиск

КОНТРОЛЬ

• Відсилає додаткову олію назад в бак
• Менш ефективний, але простіший
• Добре для додатків, що потребують змінної швидкості

Поради щодо дизайну для найкращої продуктивності

• Розмір правильно:Виберіть клапани, які працюють на рівні 20-80% від їх максимального відкриття
• Зберігайте масло чистою:Використовуйте належну фільтрацію (стандарт ISO 4406)
• Розглянемо температуру:Переконайтесь, що клапани працюють у вашому діапазоні температури
• План на обслуговування:Залиште місце для регулювання клапана та заміни

Застосування в реальному світі

Виробниче обладнання

Машини для ліплення ін'єкцій

• Використовуйте пропорційні клапани для точного контролю швидкості
• Кілька етапів швидкості для різних частин циклу
• Економить енергію та покращує якість продукції

Верстат

• Швидкий підхід, повільна подача, швидкі цикли повернення
• Камерні клапани для автоматичного перемикання швидкості
• Покращує обробку поверхні та термін інструментів

Мобільне обладнання

Екскаватори та навантажувачі

• Розподіл потоку між декількома функціями
• Системи зчуття навантаження на ефективність
• Гладкий контроль оператора

Крани та підйомна техніка

• Клапани, що тримають навантаження, запобігають неконтрольованому зниженню
• Точний контроль швидкості для безпеки
• Здатність до зниження аварій

Аерокосмічна та оборона

• Легкі клапани сервоприводу
• Висока надійність в екстремальних умовах
• Точний контроль для польотних поверхонь

Вибір правого клапана: покроковий посібник

Провідні виробники та продукція

Провідні бренди

Bosch Rexroth

• 2FRM та 2fre серії клапанів
• Галузевий стандарт для точності
• Відмінна технічна підтримка

Паркер Ганніфін

• Серія кольорового потоку з кольоровим кодуванням кілець
• Широкий спектр розмірів та варіантів
• Хороша доступність у всьому світі

Гавань гідрат

• Клапани серії DSJ та SF
• Модульна конструкція для легкої інтеграції
• Можливості високого тиску

Ітон

• Картриджські клапани (серія SICV)
• Конструкції, що заощаджують космос
• Багатофункціональні можливості

Данфосс

• ПВГ пропорційні групи клапана
• Розроблений для мобільного обладнання
• Настроювані рішення

Що шукати, купуючи

• Технічні характеристики відповідають вашим потребам
• Хороша технічна документація
• Місцева служба та підтримка
• Розумні часи відведення
• Конкурентні ціни
• Доведена надійність у вашій галузі

Майбутні тенденції технології управління потоком

Розумні клапани та інтеграція IoT

Сучасні клапани стають розумнішими з:

• Вбудовані датчики для моніторингу
• Можливості бездротового зв'язку
• Прогнозування сповіщень про технічне обслуговування
• Віддалене коригування та моніторинг

Вдосконалені матеріали

Нові матеріали роблять клапани:

• Більш стійкий до зносу
• Краще в екстремальних температурах
• Довше тривалий
• Більш ефективний

Фокус енергоефективності

Нові конструкції зосереджені на:

• Зменшення енергетичних відходів
• Краще управління теплом
• Поліпшені оцінки ефективності
• Дотримання екології

Поширені проблеми та рішення

Проблема	Розчин
Швидкість змінюється залежно від навантаження	Оновлення до компенсованого клапана
Поганий час реакції	Перевірте наявність повітря в системі, розгляньте сервопривідний клапан
Полювання на клапан або коливання	Додайте демпфірування, перевірте жорсткість системи
Надмірне вироблення тепла	Перевірте розмір клапана, розгляньте управління обхідними
Непослідовна ефективність	Поліпшити фільтрацію нафти, перевірити наявність зношених компонентів

Технічне обслуговування та усунення несправностей

Регулярні завдання з технічного обслуговування

• Перевірте чистоту масла- регулярно міняти фільтри
• Контролювати робочу температуру- Зберігайте в межах виробника
• Перевірте наявність зовнішніх витоків- Адреса негайно
• Час тестування відповіді- Порівняйте з базовими вимірюваннями
• Калібруйте контрольні сигнали- Забезпечити точність з часом

Попереджувальні знаки слідкувати

• Млява реакція
• Непослідовні швидкості
• Незвичайні шуми
• Зовнішній витік
• Надмірне тепло

Вартість міркувань

Початкові витрати

• Прості дросельні клапани: 50-200 доларів
• Пропорційні клапани: 300-1500 доларів
• Сервоприпаси: $ 1000-$ 5000+

Довгострокові витрати

• Енергоефективність
• Зменшене обслуговування
• Покращена якість продукції
• Менше простоїв

Фактори ROI

• Поліпшення швидкості виробництва
• Послідовність якості
• Економія енергії
• Зменшення технічного обслуговування

Висновок

По 2 -х клапанах управління гідравлічним потоком є ​​важливими для контролю швидкості в гідравлічних системах. Ключ - це вибір правильного типу для вашої програми:

• Прості дросельні клапаниДля основних, недорогих додатків
• Компенсований тиск клапаниДля послідовної продуктивності
• Сервоприпасидля найвищої точності

Пам'ятайте, що клапан - це лише одна частина вашої гідравлічної системи. Успіх залежить від належного дизайну системи, правильного розміру, хорошого обслуговування та вибору компонентів якості від авторитетних виробників.

Вартість вибору неправильного: Що відбувається, коли ви помиляєтесь

Вибір неправильного клапана управління потоком може призвести до серйозних проблем та дорогих наслідків:

Проблеми з продуктивністю:

• Непослідовні швидкості- Ваші машини не працюватимуть надійно
• Низька якість продуктів- непослідовні виробничі процеси
• Безпека- непередбачувана поведінка машини може спричинити аварії

Фінансовий вплив:

• Енергетичні відходи- погано відповідні клапани можуть збільшити споживання електроенергії на 15-30%
• Невдача передчасного обладнання- Неправильне розміщення клапана викликає надмірний знос насосів, циліндрів та двигунів
• Затримки виробництва- Ненадійний гідравлічний контроль швидкості призводить до простоїв та пропущених термінів
• Витрати на технічне обслуговування- Неправильні клапани потребують більш частого обслуговування та заміни

Проблеми з усіма системами:

• Накопичення тепла- Неефективні клапани генерують зайве тепло, зменшуючи термін експлуатації масла
• Пошкодження насос- Неправильне управління потоком може спричинити насосну кавітацію або перегрівання
• Невідповідність гідравлічного клапана- Неправильне розміщення ушкоджень ущільнювачів і викликає внутрішній витік

Незалежно від того, що ви будуєте нову машину чи модернізуєте існуючу, розуміння цих основ допоможе вам зробити правильний вибір та отримати найкращі показники з вашої гідравлічної системи.

Додаткові ресурси

Для отримання більш детальної технічної інформації проконсультуйтеся:

• Веб -сайти виробника (Bosch Rexroth, Parker, Hawe)
• ISO 1219 стандарт гідравлічних символів
• Посібники з гідравлічної інженерії
• Місцеві гідравлічні дистриб'ютори для підтримки додатків

Цей посібник забезпечує основу для розуміння двосторонніх клапанів гідравлічного потоку. Для конкретних застосувань завжди проконсультуйтеся з гідравлічними інженерами та дотримуйтесь рекомендацій виробників.
