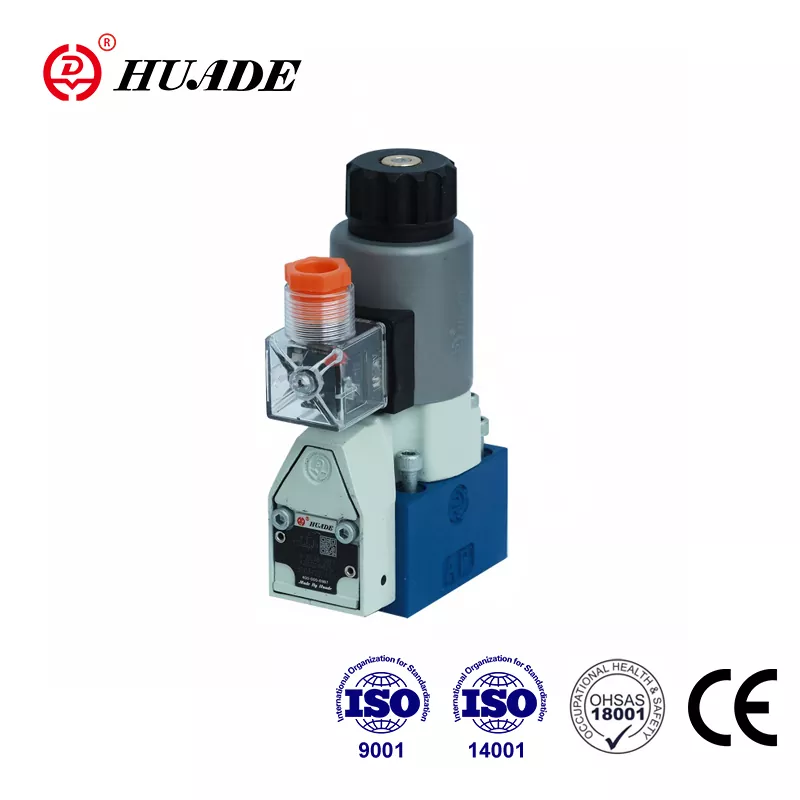

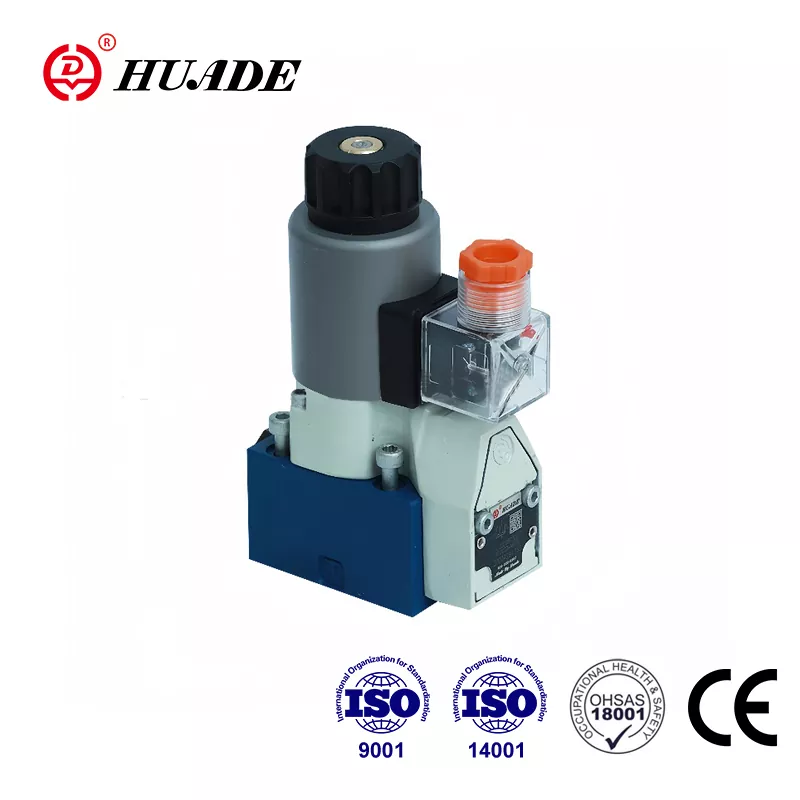

Huade Hydraulic є провідним виробником гідравлічної промисловості Китаю, і він має два довгострокових досвіду співпраці з Rexroth з 1979 року. Huade® спрямовані сідельні клапани типу M-SEW 6 є доступною заміною Rexroth® M-SEW 6 компонентів серії 3X . Він конкурентоспроможний з гарною якістю та нижчою ціною. Щоб забезпечити високу якість гідравлічної продукції, Huade Hydraulic використовує понад 750 одиниць передового виробничого обладнання, імпортованого з усього світу. Якість цього електромагнітного клапана може повністю відповідати вимогам замовника. Завод пройшов міжнародні стандарти, а саме ISO9001, ISO14001 та OH SAS18001. Серія спрямованих клапанів широко використовується в різних промислових середовищах.
|
Технічні дані (Для застосування за межами цих параметрів, будь ласка, проконсультуйтеся з нами!) |
|||
|
Загальний |
|||
|
монтаж |
необов'язковий |
||
|
Макс. температура навколишнього середовища (℃) |
50 |
||
|
вага |
2/2-ходовий тарілковий клапан (кг) |
1.5 |
|
|
3/2-ходовий тарілковий клапан (кг) |
1.5 |
||
|
4/2-ходовий тарілковий клапан (кг) |
2.3 |
||
|
Гідравлічні дані |
|||
|
Макс. робочий тиск (МПа) |
дивіться таблицю на сторінці 140 |
||
|
Макс. витрата (л/хв) |
25 |
||
|
Рідина під тиском |
мінеральні масла або фосфатний ефір |
||
|
Діапазон температур рідини під тиском (℃) |
- від 30 до +80 |
||
|
Діапазон в'язкості (мм²/с) |
2,8 до 500 |
||
|
Ступінь забруднення мкм |
Максимально допустимий ступінь забруднення гідравлічної рідини згідно NAS 1638 класу 9. Тому ми рекомендуємо фільтр із мінімальним коефіцієнтом утримання β10≥ 75. |
||
|
Електричні дані |
|||
|
Тип напруги |
DC |
AC |
|
|
Доступні напруги (В) |
12、24、42、96、110、205、220 |
можливо тільки через випрямляч |
|
|
Допуск напруги (номінальна напруга) (%) |
±10 |
||
|
Споживана потужність (Вт) |
30 |
||
|
обов'язок |
100% |
||
|
Час переходу на ISO 6403 |
див. таблицю нижче |
||
|
Частота перемикання (цикл с/год) |
15000 |
||
|
Захист згідно DIN 40 050 |
IP65 |
||
|
Макс. температура котушки (℃) |
до 150 |
||
особливості:
▶ Спрямований тарільчастий клапан із електромагнітним приводом
▶ Закритий порт не протікає
▶ Перемикання забезпечується навіть після тривалого перебування під тиском
▶ Електромагнітна котушка може повертатися на 90°
▶ Індивідуальне підключення до електромережі
▶ Із захищеним ручним керуванням, опція
▶ Шаблон портування відповідно до Din 24 340, форма A, ISO 4401 і CETOP - RP 121H
застосування:
Напрямний клапан типу M-SEW 2 — це тарілковий клапан із електромагнітним приводом. Вони контролюють початок, зупинку та напрямок потоку.
1. Функції, секція тарельчатого клапана M-SEW 6
M-SEW 6 в основному складається з корпусу (1), соленоїдів (2), загартованої системи клапанів (3) і кульки (кульок) (4) як закриваючого елемента.
Основний принцип:
У вихідному положенні кулька (4) притискається до сідла пружиною (9), а в увімкненому положенні - соленоїдом (2). Сила соленоїда (2) діє через важіль (6) і кульку (7) на герметичний з двох сторін штифт привода (8). Камера між двома ущільнювальними елементами з’єднана з отвором P. Таким чином, тиск у системі клапанів (3) вирівнюється з огляду на діючі сили (соленоїд або зворотна пружина). Таким чином, клапани можна використовувати до тиску 63 МПа.
вид у розрізі типу M-2SEW6N
розріз типу M-3SEW6U
