Коли пневматичний циліндр рухається надто швидко або має проблеми із застрягаючим рухом, рішення зазвичай полягає в правильному виборі та встановленні клапана регулювання потоку. Пневматичний клапан регулювання потоку регулює потік стисненого повітря для керування швидкістю приводу, що робить його необхідним для будь-якої автоматизованої системи, яка потребує точного часу руху. На відміну від своїх гідравлічних аналогів, ці клапани повинні працювати з динамікою стисливої рідини, де співвідношення тиску та умови звукового потоку принципово змінюють характеристики керування.

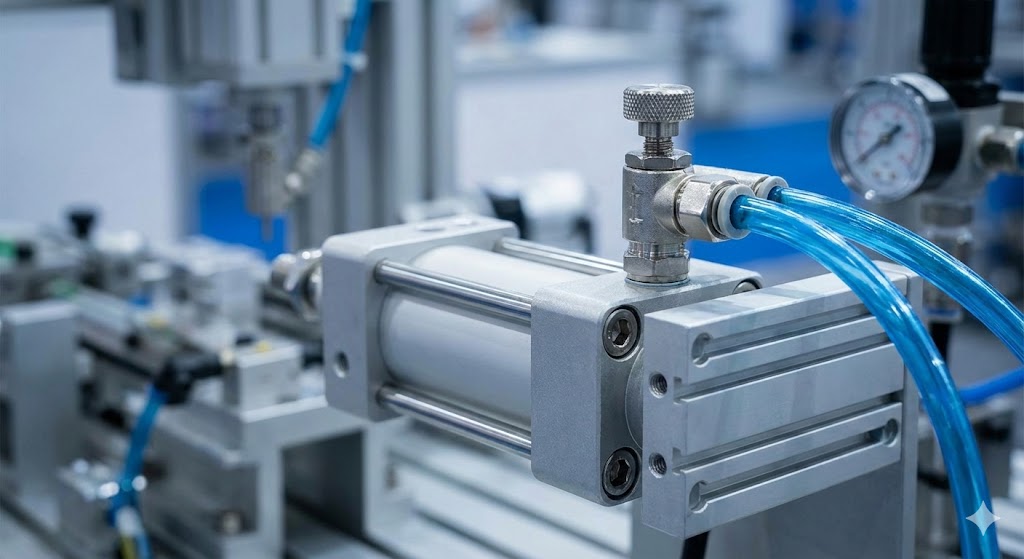

Як працюють пневматичні клапани регулювання потоку
Основна функція передбачає створення змінного обмеження на шляху повітря. Коли стиснене повітря проходить через звужений отвір, енергія тиску перетворюється на кінетичну енергію, створюючи перепад тиску, який зменшує швидкість потоку. Але стиснене повітря поводиться інакше, ніж нестисливі рідини, створюючи складності, які впливають на стабільність керування.
Коли повітря проходить через обмеження, співвідношення між тиском перед ($P_1$) і тиском вниз ($P_2$) визначає режим потоку. При помірних падіннях тиску витрата збільшується пропорційно перепаду тиску. Однак, як тільки співвідношення тиску $P_2/P_1$ падає нижче критичного значення (зазвичай близько 0,528 для повітря), швидкість потоку в горлі досягає локальної звукової швидкості. Цей стан, який називається заглушеним потоком або звуковим потоком, представляє фундаментальне обмеження.
У закритому потоці подальше зниження тиску за потоком більше не збільшує масову швидкість потоку. Потік фактично «досягнув» швидкості звуку через отвір цього розміру. Це фізичне явище забезпечує природну стабільність пневматичних систем.
Стандарт потоку ISO 6358Традиційні гідравлічні значення Cv недостатні для пневматичних застосувань, оскільки вони базуються на потоці нестисливої води. Стандарт ISO 6358 розглядає це за допомогою двох параметрів:
- Звукова провідність (C):Максимальна пропускна спроможність в умовах заглушки, виражена в дм³/(с·бар).
- Коефіцієнт критичного тиску (b):Точка переходу між дозвуковим і звуковим потоком (зазвичай від 0,2 до 0,5).
Рівняння потоку на основі цих параметрів:
Для заглушеного потоку, коли $P_2/P_1 \le b$:
$$ Q = C \cdot P_1 \cdot K_t $$Для дозвукового потоку, коли $P_2/P_1 > b$:
$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$Де $K_t$ — поправочний коефіцієнт температури.

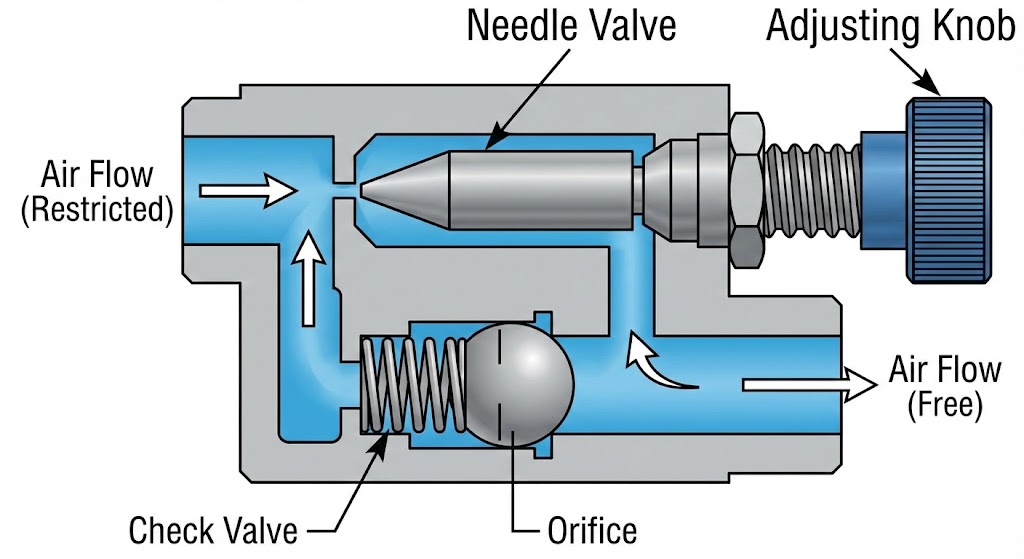

Внутрішня конструкція та компоненти
Типовий регулятор швидкості поєднує дві функції в одному компактному корпусі: дроселювання та зворотний клапан.
Матеріали корпусу клапана:Вибір залежить від середовища. Латунь з нікельованим покриттям задовольняє загальні заводські потреби, а анодований алюміній зменшує вагу. Нержавіюча сталь (304/316) має важливе значення для зон змивання, а конструкційний пластик (PBT) пропонує економічно ефективні легкі рішення.
Конструкція голчастого клапана:У високоякісних конструкціях використовується різьба з дрібним кроком (10-15 обертів) для точного контролю в діапазоні 10-50 мм/с. Кут звуження впливає на характеристичну криву — лінійні звуження забезпечують пропорційні зміни, тоді як рівновідсоткові звуження забезпечують точніший контроль при низьких отворах.
Конфігурація зворотного клапана:Вбудований зворотний клапан забезпечує вільний зворотний потік. Типи манжетних ущільнень компактні, але можуть витікати при низькому тиску; кульовий або тарілковий тип забезпечує щільніше закриття, але потребує більше місця.
Стратегії контролю вимірювання проти виміру
Положення встановлення істотно впливає на поведінку системи. Ця різниця викликає більше проблем, ніж будь-який інший аспект керування пневматичним потоком.
Контроль вимірювання (обмеження вихлопу)У цій конфігурації зворотний клапан забезпечує вільний потік у циліндр, тоді як голка обмежує вихід відпрацьованого повітря з протилежної камери. Принцип роботи створює подушку тиску. Коли поршень рухається, вихлопне повітря створює протитиск, покращуючи жорсткість і запобігаючи ковзанню.
Контроль вимірювання (обмеження постачання)Тут голка обмежує вхідне повітря, а випускні отвори вільно. Це часто призводить до нестабільного руху («поштовхування»), оскільки тиск у камері живлення падає, коли об’єм збільшується, що призводить до зупинки поршня, доки тиск не відновиться.
«Якщо сумніваєтеся, виміряйте». Для циліндрів подвійної дії стандартним вибором є вимірювання. Meter-in має бути зарезервований лише для циліндрів односторонньої дії (з пружинним поверненням) або спеціальних програм плавного пуску.
| Характеристика | Вимірювач (вихлоп) | Метр-вхід (постачання) |
|---|---|---|
| Плавність руху | Відмінно (запобігає ковзанню) | Поганий (схильний до посмикування) |
| Розвантаження вантажів | Хороша амортизація для надмірних навантажень | Ризик втечі з гравітаційними вантажами |
| Стабільність швидкості | Високий (ефект подушки) | Змінна (залежить від постачання) |
| Найкращі програми | Циліндри подвійної дії | Циліндри односторонньої дії |
Процес вибору та розміру клапана
Правильний розмір запобігає створенню занижених клапанів, які обмежують силу приводу, і великих клапанів, які жертвують роздільною здатністю регулювання швидкості.
Почніть з розрахунку необхідної витрати на основі характеристик циліндра:
$$ Q = \frac{A \cdot L \cdot 60}{t} $$Де $A$ — площа поршня (см²), $L$ — довжина ходу (см), а $t$ — тривалість ходу (секунди).
Падіння тиску:Обмежте падіння тиску на клапані до 0,5-1,0 бар при номінальній витраті. Вищі краплі витрачають енергію; надзвичайно низькі перепади вказують на занадто великий клапан із низькою роздільною здатністю.
Встановлення та усунення несправностей
Встановіть клапан регулювання потоку якомога ближче до порту циліндра. Довгі лінії труб створюють стисливий об’єм, який діє як повітряна пружина, погіршуючи реакцію.
Початкове коригування:Почніть з відкритої голки на 3-4 оберти. Якщо відбувається ковзання, перевірте контроль виміру. Якщо рух надто швидкий, закривайте поступово з кроком у чверть оберту.
| Симптом | Ймовірна причина | Рішення |
|---|---|---|
| Ривковий рух (стик-ковзання) | Вхідне керування на циліндрі подвійної дії | Переконфігуруйте для вимірювання |
| Швидкість змінюється в середині ходу | Коливання тиску подачі | Встановіть спеціальний регулятор |
| Немає контролю швидкості | Забруднення або зламана голка | Оглянути фільтр; замінити клапан |
| Циліндр дрейфує після зупинки | Внутрішній витік зворотного клапана | Замінити клапан; перевірити забруднення |
Технічне обслуговування та термін служби
Пневматичні клапани регулювання потоку кваліфікуються як компоненти, що не потребують технічного обслуговування, але регулярна перевірка запобігає неочікуваним збоям.
У звичайних промислових умовах з належним чином відфільтрованим повітрям (мінімум 40 мікрон) якісні клапани забезпечують роботу5-10 роківтермін служби.
Фактори, що знижують життя:
- Подача забрудненого повітря (вдвічі зменшує термін служби ущільнення)
- Екстремальні температури за межами герметичності
- Агресивне регулювання спричиняє знос нитки
- Хімічний вплив (потрібна нержавіюча сталь/FKM)
У міру розвитку промислових систем пневматичне керування потоком адаптується за допомогою датчиків і підключення до мережі. У той час як нові електричні приводи пропонують точність, пневматика залишається кращою для високошвидкісних застосувань з коротким ходом, вибухонебезпечних атмосфер і середовищ змивання, де потрібна надійна стійкість до перевантаження.
