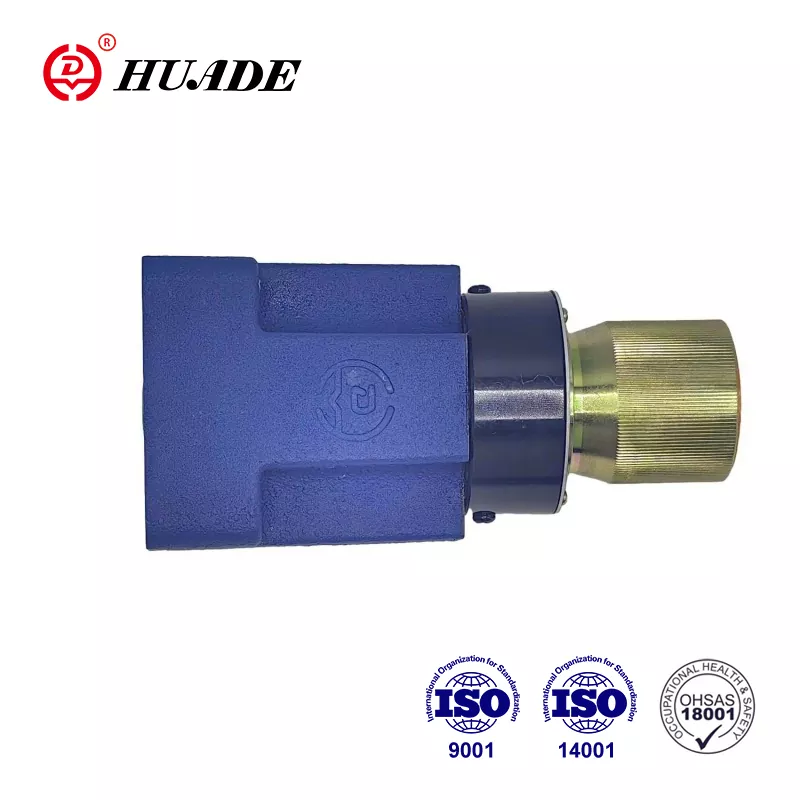

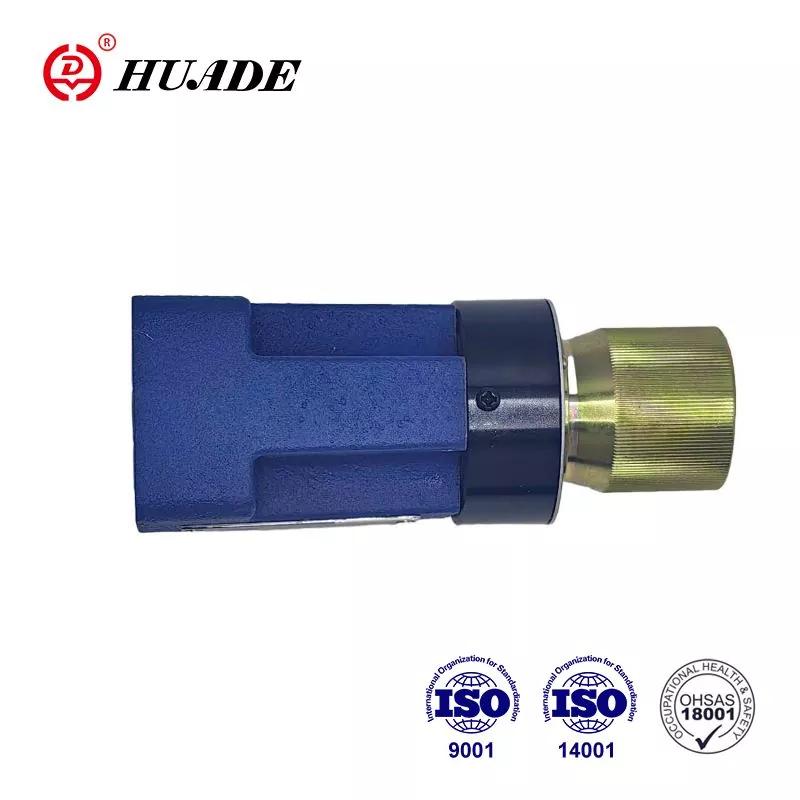

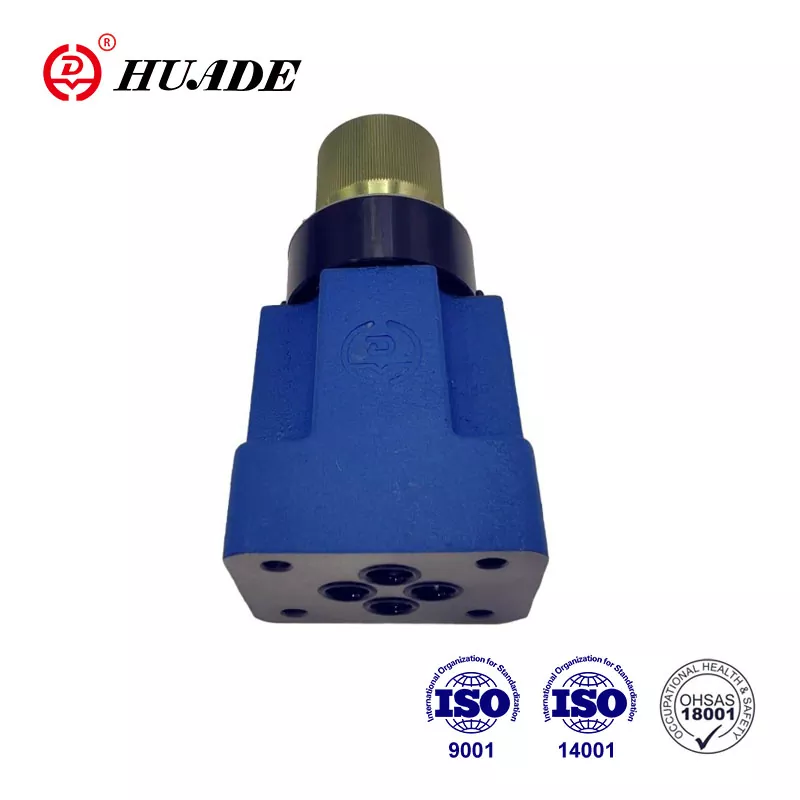

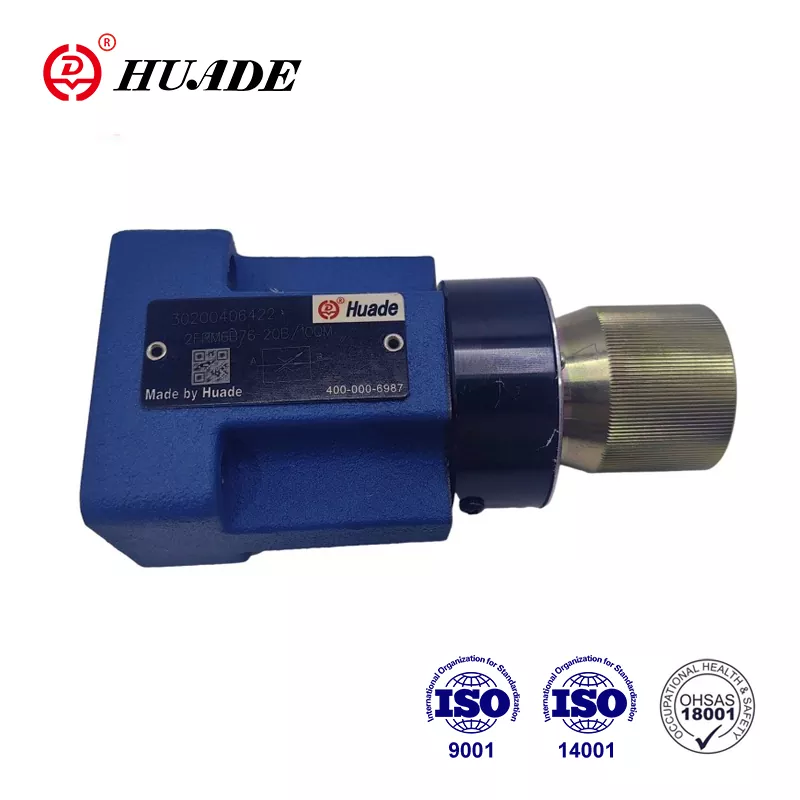

Клапан регулювання потоку тип 2 FRM-це двосторонній клапан управління потоком. Фабрика зосереджується на практичній продукції, одночасно суворо контролюючи якість продукції. Він спрямований на постачання високоякісних гідравлічних потокових клапанів, які можуть дозволити клієнти. Huade® Flow-клапани 2FRM 6 більш досконалі в технології завдяки впровадженню передових технологій. Упаковка продуктів можна налаштувати, наприклад, упаковка дерев’яної коробки, пластикова упаковка та стандартна упаковка коробки.
|
Рідина |
Мінеральна олія (для ущільнення NBR) або ефір фосфатів (для ущільнення FPM) |
|||||
|
Діапазон температури рідини тиску (℃) |
-30 до +80 |
|||||
|
Діапазон в'язкості (мм ²/с) |
Від 10 до 800 |
|||||
|
Потік QV Max (L/хв) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Потік QV хв до 10mPA (л/хв) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Потік QV хв до 31,5 мПа (л/хв) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Різниця тиску ∆p для вільного зворотного потоку B → A (MPA) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Мінімальна різниця тиску (MPA) |
0,6 до 1,2 |
|||||
|
Стабільність тиску до ∆p = 31,5 МПа (%) |
Старший 2 (Qmax) |
|||||
|
Максимальний робочий тиск у порту A (MPA) |
до 31,5 |
|||||
|
Забруднення (мкм) |
25 (q <5 л/хв) 10 (q <0,5 л/хв) |
|||||
|
Вага (кг) |
приблизно 1,3 |
|||||
Особливості:
▶ Зовнішнє закриття компенсатора тиску, необов’язково
▶ ПЕРШИЙ КЛАПАН, необов’язково
▶ Поворотна ручка з масштабом
▶ Запит.
1) При використанні спільно з випромінювальною пластиною до 21 МПа
Застосування:
Клапан контрольного потоку 2FRM 6 використовується для підтримки постійного потоку, незалежно від тиску та температури.
Генерал:
Двосторонній клапан управління потоком 2FRM 6 в основному складається з корпусу (1), обертової ручки (2), отвору (3), компенсатора тиску (4) та необов'язкового контрольного клапана.
Клапан управління потоком тип 2FRM 6 B .._ 20b/м
(без зовнішнього закриття, без зворотного клапана)
Потік від порту А до В дромінується в положенні дросельної заслінки (5). Поперечний переріз дросельної заслінки змінюється обертанням обертової ручки (2).
Компенсатор тиску (4) встановлений у порт B нижче за течією положення дросельної заслінки (5). Пружина стиснення (6) натискає на отвір (3) і компенсатор тиску (4) назовні проти відповідних зупинок і, таким чином, зберігає компенсатор тиску (4) у відкритому положенні, коли через клапан немає потоку. Коли рідина протікає через клапан, тиск, що діє в порту А застосовує силу для компенсатора тиску (4) через отвір (7). Компенсатор тиску (4) переходить у компенсаційне положення до балансу сил. Якщо тиск у порту A піднімається, компенсатор тиску (4) рухається в напрямку закриття, поки баланс сил знову не буде досягнуто. Завдяки цій постійній компенсаційній дії компенсатора тиску отримується постійний потік. Для того, щоб контролювати потік через клапан в обох напрямках, випрямляча сендвіч -пластина тип Z4S 6 може бути встановлений нижче цього клапана керування потоком.
Структура клапана управління потоком 2FRM 6-20B/... M ...
Тип 2frm 6a ..- 20b/.. r
Функція цього клапана в основному така ж, як і функція клапана типу 2frm 6 b ..- 20b/m
Однак цей тип клапана управління потоком забезпечений зовнішнім портом, що дозволяє підключити компенсатор тиску (4) через порт P (11). Зовнішній тиск, що діє в порту P (11) через отвір (10), утримує компенсатор тиску (4), закритий проти сили стиснення пружини (6). Коли підключений спрямований клапан (9) приводиться в дію, щоб дозволити потік від P до B, досягається управління закритою петлею, як і у випадку з типу 2 FRM 6 B. Таким чином, уникнути стрибка на запуск.
Ця версія із зовнішнім закриттям компенсатора може використовуватися лише для управління лічильником.
Безкоштовний зворотний потік від порту B до A IS через зворотний клапан (8).
Структура клапана управління потоком 2frm 6a ..- 20b/.. r
Приклади застосування
Символ двостороннього клапана управління потоком 2FRM 6
