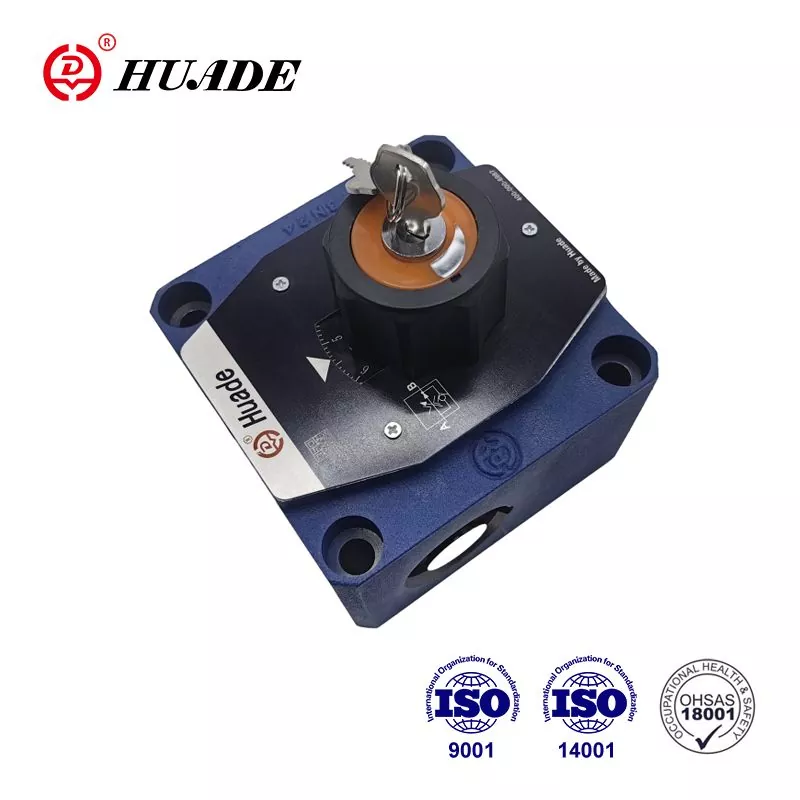

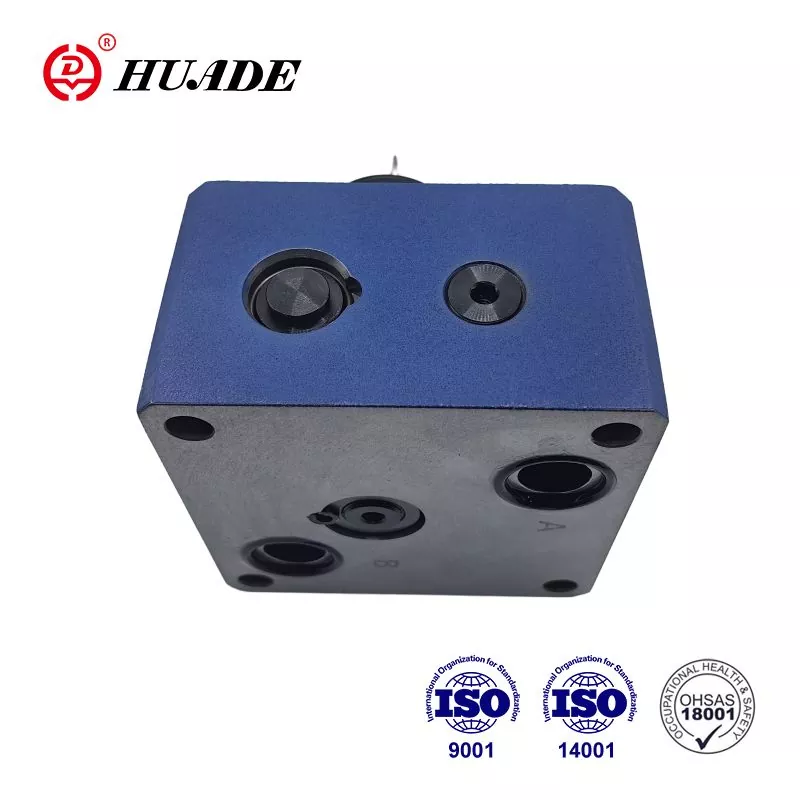

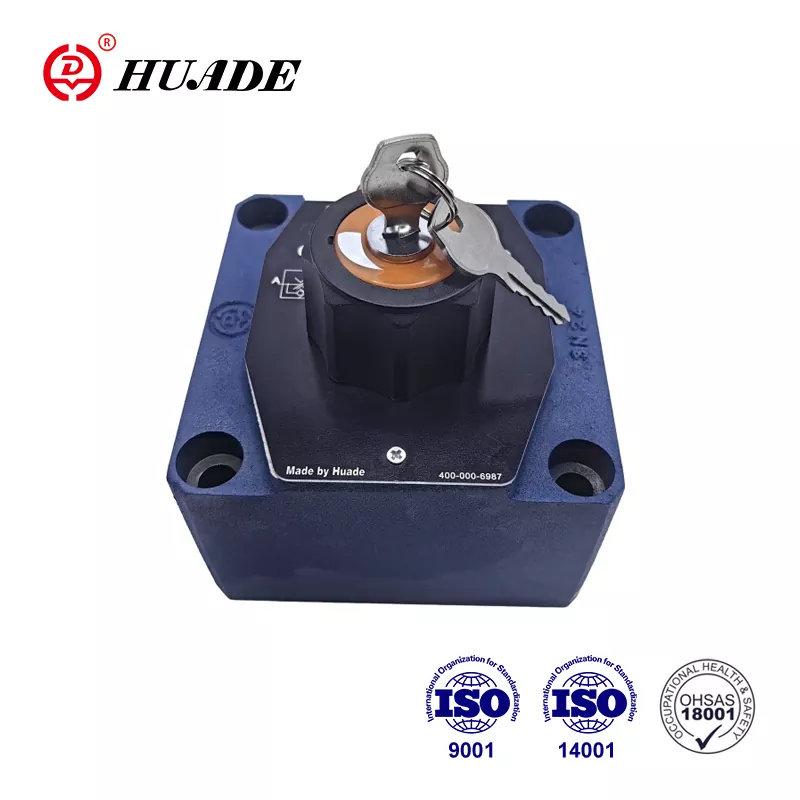

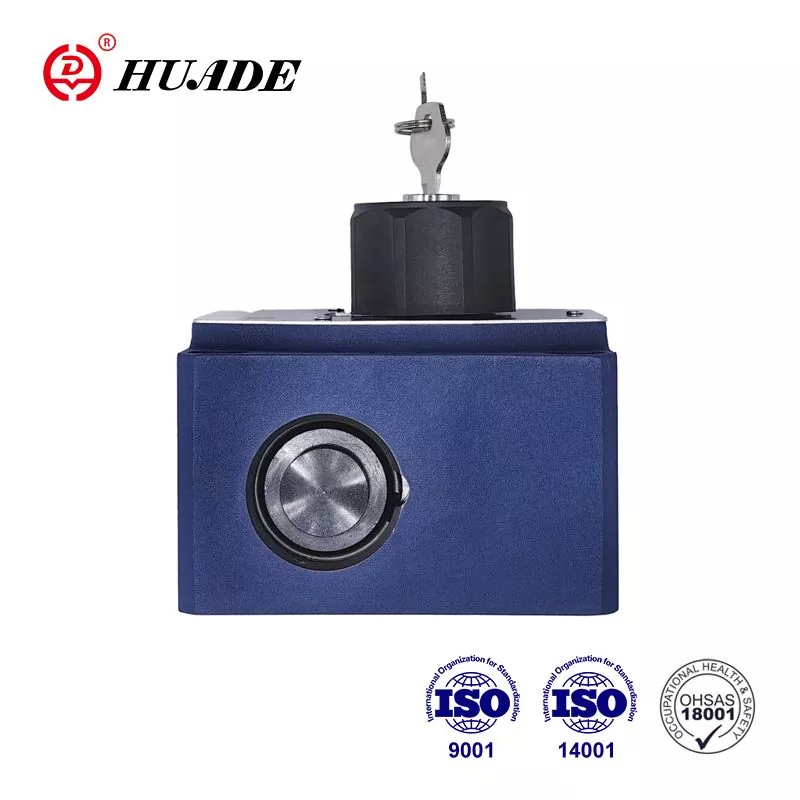

Клапани регулювання потоку є двоходовими клапанами регулювання потоку. Завдяки впровадженню технології гідравлічні клапани Huade® можуть зрівнятися з Rexroth за продуктивністю. Цей проточний клапан 2FRM 16 є хорошою доступною альтернативою Rexroth. Huade Hydraulic приділяє більше уваги економічності та практичності, тому його гідравлічний клапан має відносно низьку ціну. Це старий бренд у Китаї.
|
Загальний |
|
|
Гідравлічна рідина |
Мінеральне масло (для ущільнення NBR) або фосфатний ефір (для ущільнення FPM) |
|
Діапазон температур (℃) |
-30 до +80 |
|
Діапазон в'язкості (мм²/с) |
Від 10 до 800 |
|
Сендвіч-плита випрямляча |
||
|
Макс. потік (л/хв) |
10 |
16 |
|
до 50 |
до 160 |
|
|
Робочий тиск (МПа) |
до 31,5 |
|
|
Тиск розтріскування (МПа) |
0.15 |
|
|
Вага (кг) |
3.2 |
9.3 |
|
Потік. Q max (л/хв) |
розмір 10 |
розмір 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p з вільним зворотним потоком B → A, залежить від Q (МПа) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Контроль потоку |
температурно-стабільний |
±2% (Q макс.) |
||||||
|
стабільний тиск (до |
±2% (Q макс.) |
±5% (Q макс.) |
||||||
|
Робочий тиск, макс.- порт А (МПа) |
до 31,5 |
|||||||
|
Діапазон мінімального перепаду тиску (МПа) |
від 0,3 до 0,7 |
0,5~1,2 |
||||||
|
Ступінь забруднення (мкм) |
25 (Q < 5 л/хв) |
10 (Q < 0,5 л/хв) |
||||||
|
Вага (кг) |
5.6 |
11.3 |
||||||
особливості:
▶ Схема портів відповідно до DIN 24 340, від A, ISO 4401 і CETOP - RP 121H
▶ Обмежувач ходу компенсатора тиску, опція
▶ Механічна робота
▶ Зменшення пускового стрибка
▶ Контроль потоку в обох напрямках за допомогою багатошарової пластини випрямляча
застосування:
Основною функцією клапанів регулювання потоку 2FRM 16 є підтримка постійного потоку незалежно від тиску та температури.
Клапани 2FRM 16 в основному складаються з корпусу (1), втулки (3), компенсатора тиску (4) з додатковим обмежувачем ходу, зворотного клапана (5), регулювального елемента (2).
Потік з каналу A в канал B є дросельним на отворі (6). Щоб підтримувати постійний потік через отвір, перед отвором (6) підключено компенсатор тиску. Завдяки конструкції отвору потік підтримується практично незалежно від температури. Вільний зворотний потік із каналу В у канал А спрямовується через зворотний клапан (5). Потік регулюється лише від А до В. Щоб контролювати потоки в обох напрямках, нижче потоку можна встановити багатошарову пластину випрямляча типу Z4S. регулюючий клапан.
Структура клапана регулювання потоку 2FRM 16
Символ клапана регулювання потоку 2FRM 16
