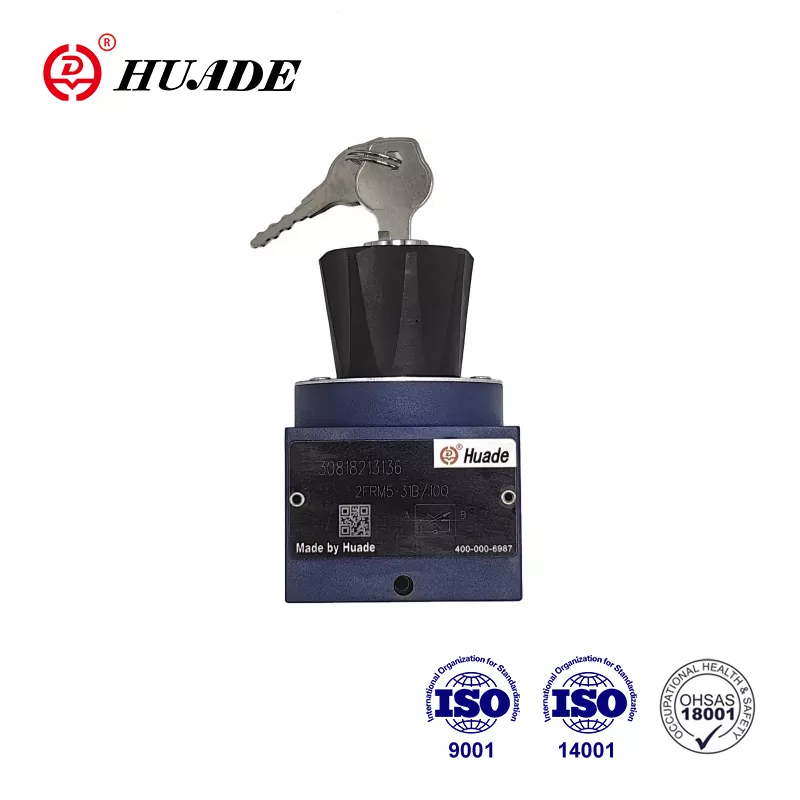

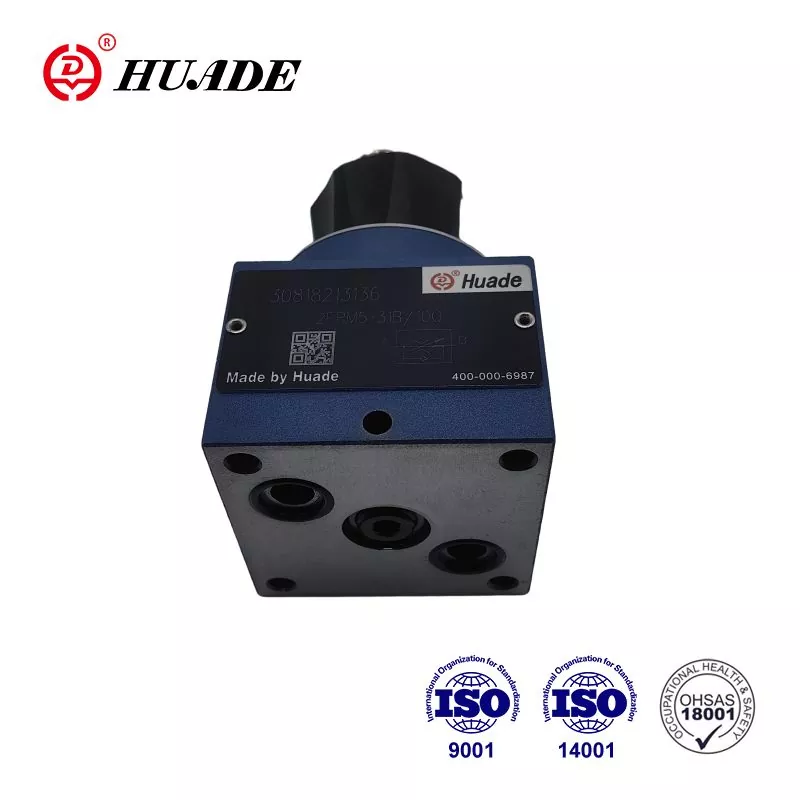

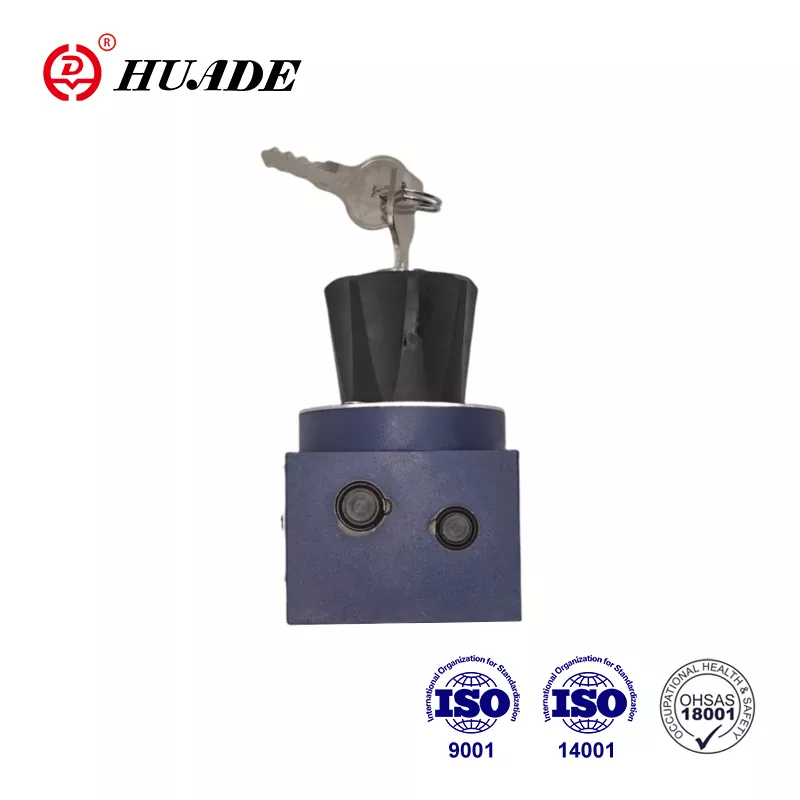

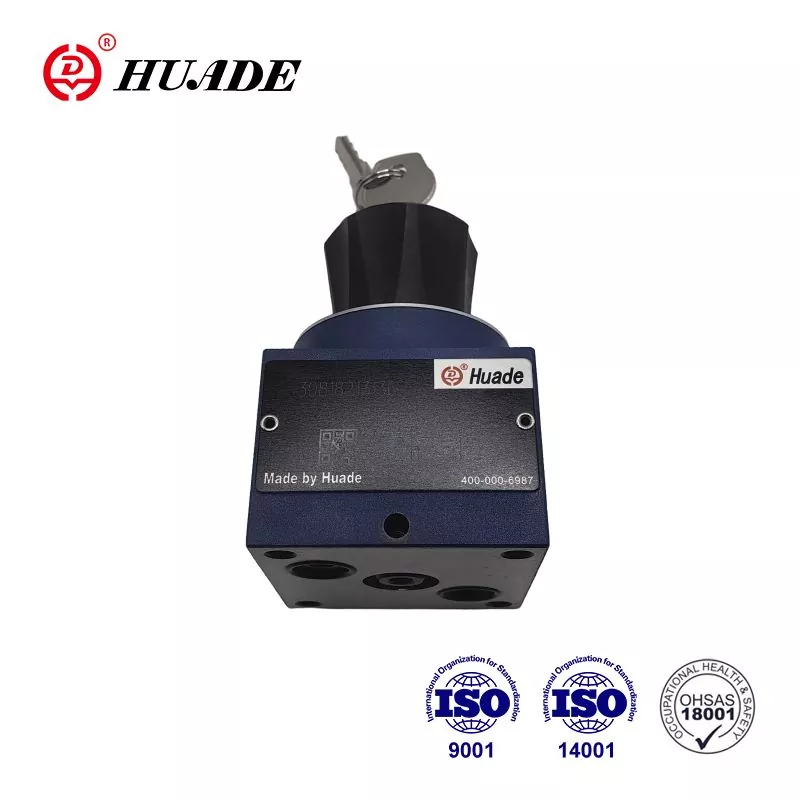

Клапан потоку 2FRM є двоходовим клапаном регулювання потоку. Використовується для дроселювання. Huade® справді є надійним брендом у Китаї. Завдяки довгостроковій співпраці з Rexroth, клапани регулювання потоку Huade® сумісні з тією ж серією, що пропонує Rexroth. Незалежно від якості продукції, технологічних інновацій, обслуговування клієнтів або репутації бренду, Huade Hydraulic показала хороші результати та завоювала широку репутацію на ринку та споживачів.
|
Загальний |
|
|
Гідравлічна рідина |
Мінеральне масло (для ущільнення NBR) або фосфатний ефір (для ущільнення FPM) |
|
Діапазон температур (℃) |
-30 до +80 |
|
Діапазон в'язкості (мм²/с) |
Від 10 до 800 |
|
Сендвіч-плита випрямляча |
|
|
Макс. потік (л/хв) |
15 |
|
Робочий тиск (МПа) |
до 21 |
|
Тиск розтріскування (МПа) |
0.1 |
|
Вага (кг) |
0.6 |
|
2-ходовий клапан регулювання потоку |
||||||||
|
Потік. qv max (л/хв) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p з вільним зворотним потоком B → A, залежно від qv (МПа) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Контроль потоку |
температурно-стабільний |
±5% |
±3% |
± 2% |
||||
|
стабільний тиск (до |
±2% |
4% |
||||||
|
Робочий тиск, макс.- порт А (МПа) |
до 21 |
|||||||
|
Діапазон мінімального перепаду тиску (МПа) |
від 0,3 до 0,5 |
0,6~0,8 |
||||||
|
Ступінь забруднення (мкм) |
25 (Q <5 л/хв) |
10 (Q < 0,5 л/хв) |
||||||
|
Вага (кг) |
1.6 |
|||||||
особливості:
▶ Схема портів відповідно до DIN 24 340, від A, ISO 4401 і CETOP - RP 121H
▶ Обмежувач ходу компенсатора тиску, опція
▶ Зменшення стартового стрибка
▶ Контроль потоку в обох напрямках за допомогою багатошарової пластини випрямляча
▶ Поворотна ручка, що замикається
застосування:
Клапан регулювання потоку типу 2FRM – це двоходовий клапан регулювання потоку, який використовується для дроселювання і не залежить від тиску та температури.
Двоходовий регулюючий клапан потоку 2FRM в основному складається з корпусу (1), регулювального елемента (2), отвору (3), компенсатора тиску (4) за бажанням з обмежувачем ходу, а також зворотного клапана (5) і використовується для дроселювання. потоку при низькому тиску і температурної залежності.
Поперечний переріз дроселювання встановлюється обертанням кривого болта (7). Для підтримки постійного потоку незалежно від тиску в точці дроселювання (8) підключається компенсатор тиску (4). Помірна незалежність є результатом того, що точка дроселювання побудована як отвір.
Повернення вільного потоку з B до A здійснюється через зворотний клапан (5).
Щоб досягти контрольованого наскрізного потоку клапана в будь-якому напрямку, є можливість встановити багатошарову пластину випрямляча типу Z4S під клапаном регулювання потоку.
Структура клапана регулювання потоку 2FRM 5
Символ клапана регулювання потоку 2FRM 5
