Ви коли-небудь замислювалися, як гідравлічні машини керують своїми потужними рухами? Секрет полягає в простих, але важливих компонентах, які називаються клапанами. Сьогодні ми розглянемо один із найпростіших, але важливих типів: двоходовий гідравлічний клапан.

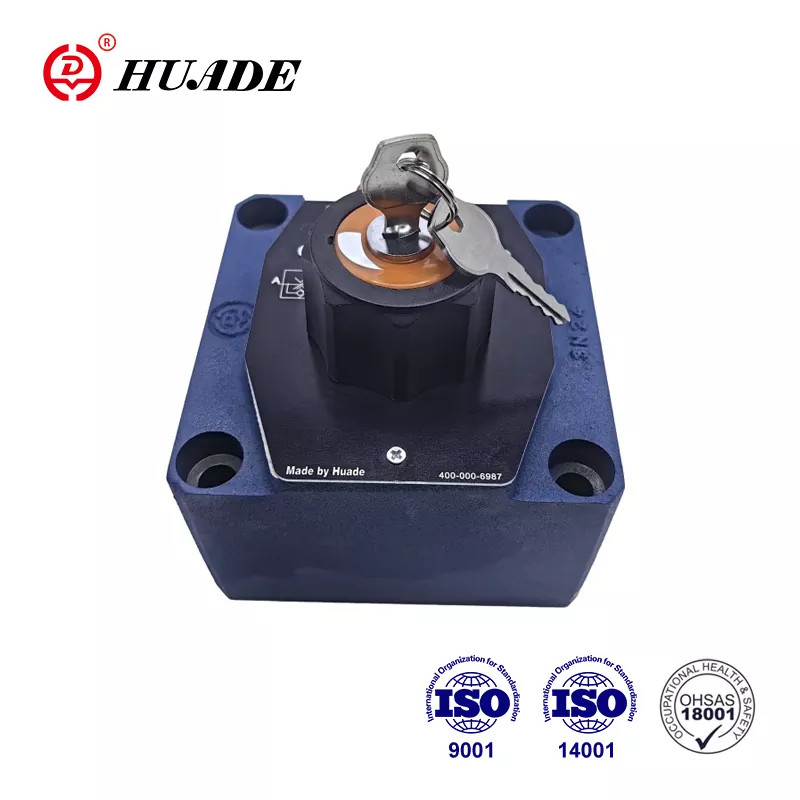

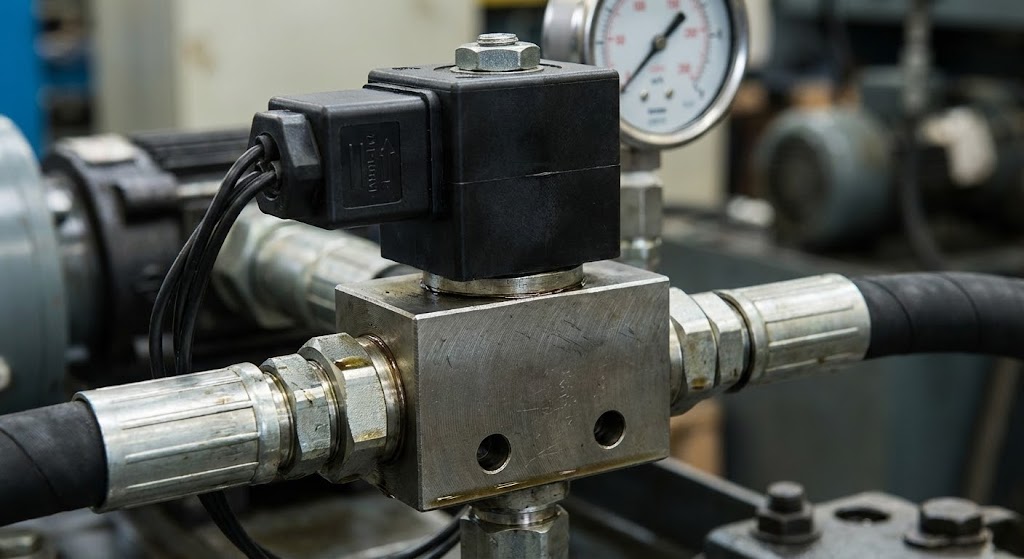

Що таке 2-ходовий клапан?
Двоходовий клапан, по суті, є вимикачем для гідравлічної рідини. Подібно до того, як вимикач світла має два положення (увімкнено та вимкнено), двоходовий клапан має два стани: відкритий або закритий. Коли він відкритий, через нього тече гідравлічна рідина. Коли він закритий, рідина повністю припиняється.
Уявіть прості ворота, що контролюють потік води - коли вони відкриті, вода проходить через них; у закритому стані потік повністю припиняється. Цей базовий принцип робить 2-ходові гідравлічні клапани ідеальними для керування рухом рідини в гідравлічних системах.
Основні характеристики 2-ходових клапанів
- Два порти:Один вхід (куди надходить рідина) і один вихід (де рідина виходить)
- Дві позиції:Повністю відкритий або повністю закритий
- Бінарний контроль:Його можна ввімкнути або вимкнути – жодного проміжного
- Надійна робота:Простий дизайн означає, що менше речей можуть піти не так
Як працює 2-ходовий гідравлічний клапан?
Принцип роботи напрочуд простий. Усередині клапана є рухома частина, яка називається серцевиною клапана. Це ядро може бути кулькою, диском або ковзаючою частиною, яка називається котушкою.

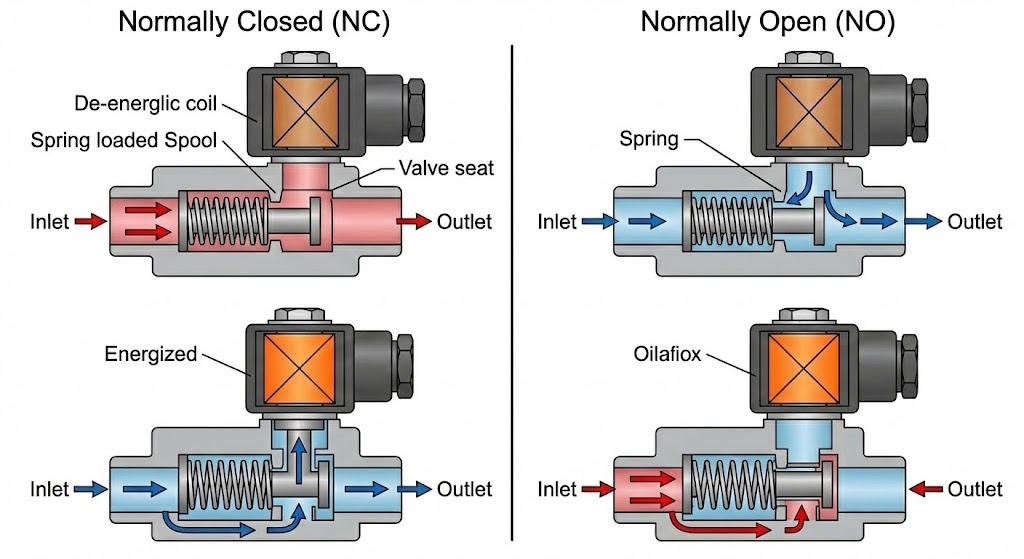

Два основних типи операцій
- Стандартне положення блокує потік рідини
- При активації (електрикою, тиском повітря або рукою) він відкривається
- Найбільш поширений у додатках безпеки, де потрібно зупинити потік за замовчуванням
- Положення за замовчуванням дозволяє потік рідини
- При активації він закриває потік
- Корисно, коли вам потрібен безперервний потік із періодичними зупинками
Що змушує його рухатися?
Ядро клапана рухається різними способами:
- Ручне керування:Ви повертаєте ручку або натискаєте на важіль
- 2-ходовий гідравлічний електромагнітний клапан:Електрична котушка створює магнітну силу для автоматизованого керування
- Дослідна операція:Використовує власний тиск системи для переміщення клапана
- Пневматична робота:Використовує тиск стисненого повітря
Типи 2-ходових гідравлічних клапанів
Розуміння різних типів клапанів допоможе вибрати правильний для вашого застосування.
1. Клапани

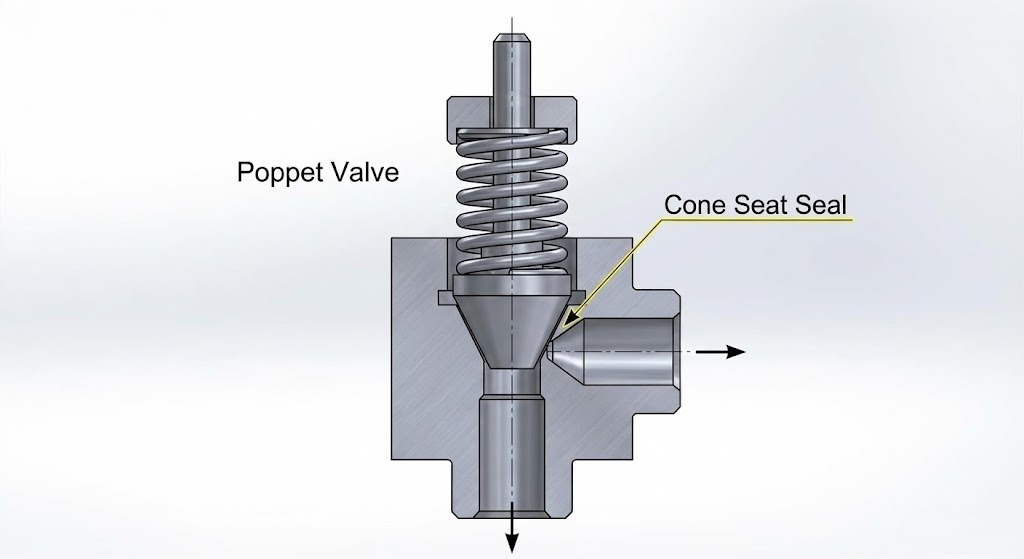

У тарілчастих клапанах використовується диск або конус, який прилягає до сідла, створюючи щільне ущільнення в закритому стані.
Переваги:Майже нульовий витік у закритому стані, швидкий час відгуку, добре працює в забрудненому середовищі, довговічність
Недоліки:Потрібна додаткова сила для роботи, на нього може впливати зворотний тиск
2. Золотникові клапани

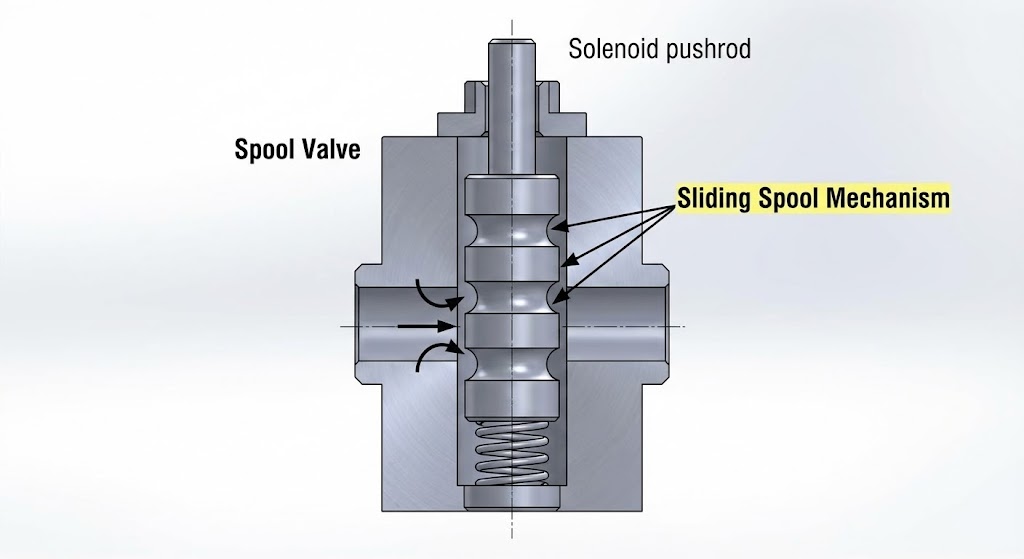

У золотникових клапанах використовується циліндрична частина, яка ковзає вперед і назад усередині втулки.
Переваги:Простіше в експлуатації (потрібно менше зусилля), більш збалансована робота, може працювати зі складними моделями потоку
Недоліки:Деякий витік рідини, більш чутливий до бруду та забруднення, потребує додаткового обслуговування
3. Картриджні клапани
Це модульні клапани, які поміщаються в стандартизовані блоки, пропонуючи компактне встановлення та високу продуктивність.
Переваги:Дуже компактна конструкція, витримує високу швидкість потоку та тиск, низький перепад тиску, стандартизоване кріплення
Недоліки:Для роботи потрібен додатковий пілотний клапан, більш складна установка
2-ходовий клапан проти 3-ходового клапана проти 4-ходового клапана
Розуміння відмінностей допоможе вам вибрати правильний тип клапана для вашої гідравлічної системи.
| Тип клапана | Порти | функція | Найкращі програми |
|---|---|---|---|
| 2-ходовий клапан | 2 | Просте керування увімкненням/вимкненням | Ізоляція, базове керування циліндром, захисні відключення |
| 3-ходовий клапан | 3 | Відводити або змішувати рідини | Системи опалення, вентиляції та кондиціонування, змішування, Т-подібні з’єднання |
| 4-ходовий клапан | 4 | Керуючі циліндри двосторонньої дії | Складна техніка, двонаправлені двигуни, вдосконалене керування |
Найпростіший дизайн (менша кількість деталей означає більшу надійність), найекономічніший (нижча початкова вартість і обслуговування), легке усунення несправностей і універсальність застосування.
Пречистване на вода, общински системи
- Безпека системи та ізоляція:Дійте як охоронці, щоб швидко зупинити потік рідини під час надзвичайних ситуацій або технічного обслуговування.
- Контроль і регулювання потоку:Використання широтно-імпульсної модуляції для точного контролю кількості рідини.

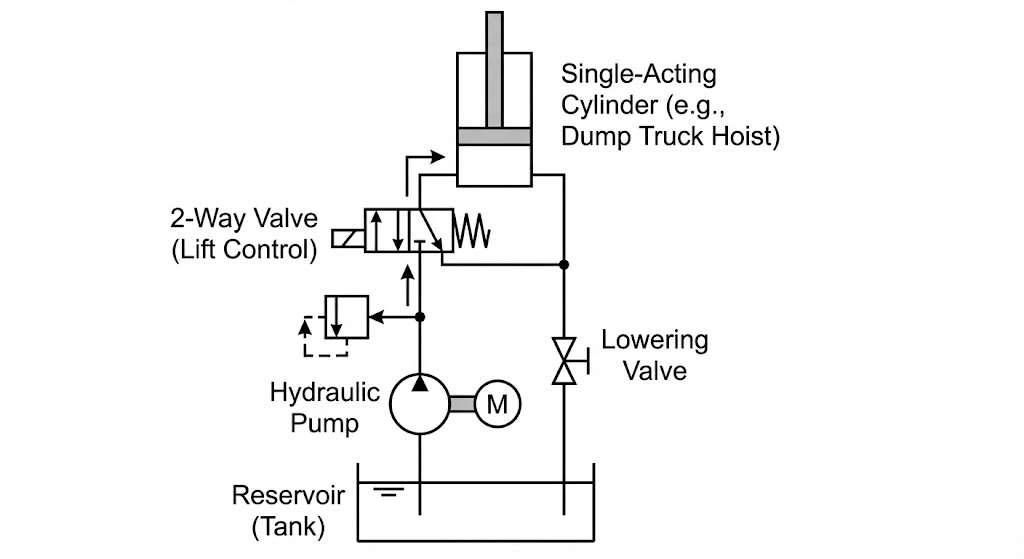

- Необходими са специални материали, които няма да корозиратКерування гідроциліндрами односторонньої дії (наприклад, кузови самоскидів).
- Енергозбереження:Перенаправлення потоку насоса назад у резервуар, коли система не працює.
Промислові програми
- Автомобільний:Впорскування палива, контроль викидів
- Будівництво:Екскаватори, навантажувачі
- Виробництво:Складальні лінії, преси
- Сільське господарство:Трактори, зрошення
Чи можуть 2-ходові клапани контролювати швидкість потоку?

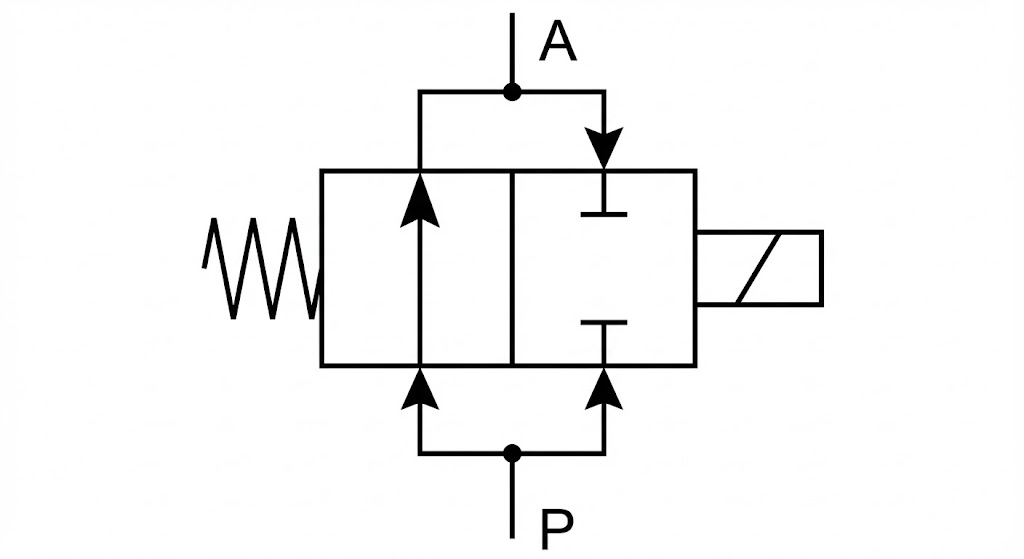

На гідравлічних схемах двоходові клапани позначаються спеціальними символами:
- Дві коробки представляють дві позиції (відкриту та закриту)
- Стрілки показують напрямок потоку
- Символи «T» показують заблоковані порти
- З боків намальовані пружини і соленоїди
Як вибрати та підтримувати
Критерії відбору
- Розглянемо потік і тиск:Перевірте коефіцієнт потоку (Cv), номінальний тиск і розмір порту.
- Час відгуку:Соленоїди працюють швидко (<10 мс), пілотні клапани повільніше, але витримують високий тиск.
- Сумісність з рідинами:Переконайтеся, що матеріали працюють з мінеральними маслами, синтетичними рідинами або рідинами на водній основі.
- Умови навколишнього середовища:Вимоги до температури, пилу, вологи та вибухозахищеності.
Поширені проблеми та технічне обслуговування
Забруднення (80-90% відмов):Викликає прилипання.Рішення: почистити клапан, замінити фільтри.
Зношення:Спричиняє витік і шум.Рішення: замініть ущільнення та сердечники.
Витік:Внутрішній або зовнішній.Рішення: перевірте ущільнення та сідла.
Профілактична порада:2-ходовий клапан проти 3-ходового клапана проти 4-ходового клапана
Майбутні тенденції
Розумні технології:Підключення до Інтернету для віддаленого моніторингу та датчиків прогнозного обслуговування.
Електрифікація:Більше електричних клапанів для точного цифрового керування та енергоефективності.
Розширені матеріали:Міцніші, легші компоненти, стійкі до різних рідин.
Часті запитання
Як працює 2-ходовий гідравлічний клапан?
У ньому використовується рухомий сердечник (кулька, диск або котушка), який блокує або пропускає рідину між двома портами.
Різниця між електромагнітним і ручним клапаном?
Електромагнітні клапани використовують електромагнітну силу для автоматичної швидкої роботи. Клапани з ручним керуванням вимагають управління людиною, і вони є економічнішими для простих завдань.
Чи можуть 2-ходові клапани контролювати швидкість потоку?
Так, за допомогою широтно-імпульсної модуляції (швидке вмикання/вимкнення) вони можуть досягати змінного контролю потоку.
Висновок
Двоходовий клапан може бути простим, але він необхідний для гідравлічних систем. Незалежно від того, чи ви зупиняєте потік для безпеки, контролюєте циліндр чи економите енергію, ці клапани виконують роботу надійно та економічно ефективно.
Розуміння 2-ходових клапанів допоможе вам вибрати правильний клапан, усунути проблеми та належним чином обслуговувати обладнання. Пам’ятайте, найкращий клапан – це той, який відповідає вашим конкретним потребам. У разі сумнівів проконсультуйтеся з фахівцями з гідравліки, які допоможуть зробити правильний вибір.
