Коли ви працюєте з гідравлічними системами, які потребують надійного ручного керування, розподільний клапан WMM 6 є практичним вибором. Цей клапан, виготовлений компанією Bosch Rexroth, десятиліттями обслуговує промисловість у всьому світі. Він розроблений для точного контролю потоку гідравлічної рідини, допомагаючи операторам керувати всім, від промислових машин до мобільного обладнання.
WMM 6 належить до сімейства напрямних клапанів з ручним керуванням, які відповідають міжнародним стандартам. Що робить цей клапан особливо корисним, так це його проста робота в поєднанні з міцною конструкцією. Інженери та техніки цінують те, як він справляється із застосуванням середнього та високого тиску, не вимагаючи складних електричних систем або зовнішніх джерел живлення.
Розуміння основ дизайну WMM 6

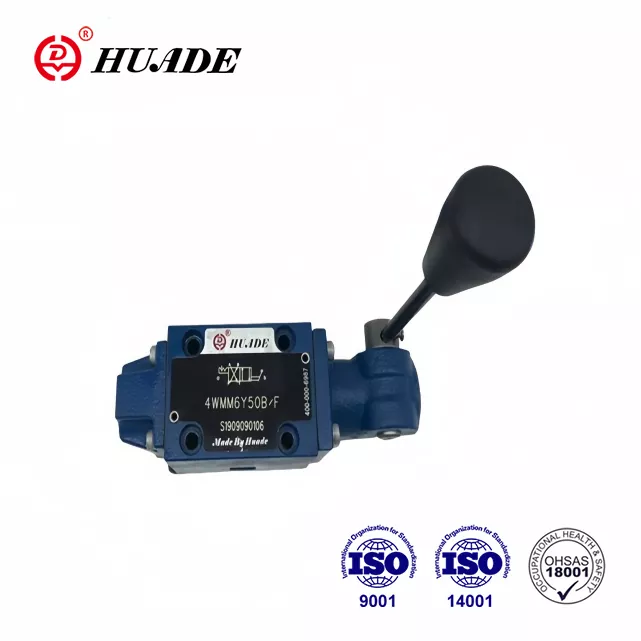

Напрямний регулюючий клапан WMM 6 працює за допомогою ковзного золотникового механізму всередині прецизійно обробленого корпусу. Коли ви переміщуєте ручний важіль, золотник змінює положення, відкриваючи та закриваючи певні шляхи для гідравлічної рідини. Цей метод прямого керування означає відсутність затримки між вашим входом і відповіддю клапана.

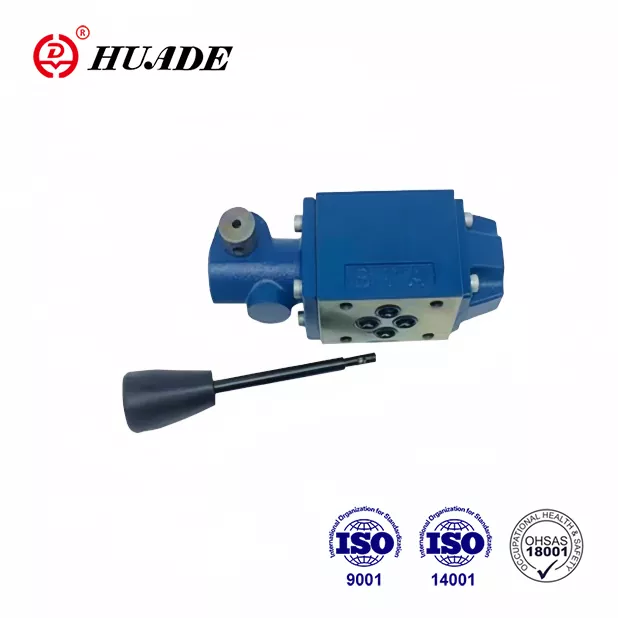

Корпус клапана встановлюється безпосередньо на опорну плиту відповідно до стандарту CETOP 3, також відомого як інтерфейс NG6 або ISO 4401-03. Ця стандартизація робить монтаж простим і дозволяє клапану підходити до існуючих гідравлічних систем без індивідуальних модифікацій. Корпус зазвичай виготовляється з оцинкованої сталі, що забезпечує чудову стійкість до корозії навіть у складних умовах.
Усередині клапана ви знайдете ретельно розроблені золотники з ущільнювальними полями, які мінімізують внутрішній витік. Ці котушки мають різні конфігурації, кожна з яких позначена певною літерою. Пружинно-поворотний механізм забезпечує повернення клапана в нейтральне положення, коли ви відпускаєте важіль, що важливо для безпечної роботи.
Технічні характеристики, які мають значення
Напрямний регулюючий клапан WMM 6 витримує тиск до 315 бар на головних портах з максимальною продуктивністю 60 літрів на хвилину. Ці специфікації роблять його придатним для гідравлічних циліндрів і двигунів середнього розміру. Порт бака витримує тиск до 160 бар, що достатньо для більшості стандартних застосувань.
Діапазон робочих температур становить від мінус 30 до плюс 80 градусів Цельсія при використанні стандартних ущільнень NBR. Для застосувань із високими температурами або хімічно стійкими рідинами клапан доступний із ущільненнями FKM, закодованими як варіант V. Клапан підтримує ефективність у широкому діапазоні в’язкості від 2,8 до 500 квадратних міліметрів на секунду, хоча оптимальна продуктивність досягається приблизно 46 мм²/с при використанні стандартних гідравлічних олив, таких як HLP46.
Весь клапан у зборі важить приблизно 1,4 кілограма для трипозиційної версії та 1,6 кілограма, якщо він оснащений храповим фіксатором. Для роботи ручного важеля потрібно приблизно від 20 до 30 ньютонів сили, залежно від тиску в системі та конфігурації золотника. Цей рівень зусилля забезпечує позитивний контроль, не викликаючи втоми оператора під час тривалого використання.
Символи золотника та параметри шляху потоку
Розуміння символів золотника має вирішальне значення при виборі регулюючого клапана WMM 6 для вашого застосування. Кожен символ представляє певну конфігурацію шляху потоку, яка визначає, як клапан поводиться в різних положеннях. Для легкої ідентифікації символ нанесено безпосередньо на корпус клапана.
Символ E представляє конфігурацію із закритим центром, де всі порти заблоковані в нейтральному положенні. Ця конструкція ідеальна, коли вам потрібно утримувати гідравлічний циліндр у положенні без знесення. Коли ви переміщуєте важіль у положення A, тиск надходить до порту A, тоді як порт B з’єднується з баком, і навпаки для положення B.
Symbol M має конструкцію з відкритим центром, де порти A і B підключаються до резервуара в нейтральному положенні, тоді як порт тиску залишається заблокованим. Ця конфігурація поширена в додатках з перемиканням напрямків, де потрібно мінімальне підвищення тиску під час нейтралі. Потужність потоку, як правило, вища з цим символом порівняно з іншими.
Символ C пропонує іншу популярну конфігурацію, коли тиск підключається до резервуара в нейтральному стані, а робочі порти A і B заблоковані. Ця конструкція допомагає запобігти повзанню двигуна в тих випадках, коли збереження положення є менш критичним, ніж забезпечення можливості розвантаження насоса. Символ J забезпечує тандемний центр, де тиск частково з’єднується як з резервуаром, так і з робочими портами, що корисно в особливих випадках, коли потрібен знижений тиск під час нейтралі.
Реальні програми та промислове використання
Напрямний регулюючий клапан WMM 6 знаходить широке застосування на виробничих підприємствах, де необхідне ручне керування функціями гідравліки. Машини для лиття під тиском часто включають ці клапани для операцій відкриття та закриття форми. Пряме механічне керування забезпечує операторам тактильний зворотний зв’язок, який не може зрівнятися з електронним керуванням.
Мобільне обладнання є ще однією великою сферою застосування. Сільськогосподарська техніка, будівельне обладнання та транспортні засоби для навантажування матеріалів використовують WMM 6 для функцій, які мають переваги від можливості ручного керування. Надійна конструкція клапана витримує вібрацію та перепади температури, які є типовими для мобільних пристроїв.
У небезпечних зонах варіант WMM 6 XC забезпечує вибухозахищену роботу відповідно до директив ATEX. Це робить клапан придатним для нафтових і газових операцій, гірничодобувних середовищ і хімічних переробних підприємств, де можуть бути легкозаймисті атмосфери. Версія XC підтримує температуру поверхні нижче 100 градусів за Цельсієм і відповідає вимогам до обладнання групи II категорії 2G/D.
Майстерні з технічного обслуговування та випробувальні стенди часто використовують розподільний клапан WMM 6 для ручного керування під час процедур налаштування та усунення несправностей. Просте управління та надійна робота клапана роблять його ідеальним для застосувань, де операторам потрібне точне керування без складних процедур програмування чи налаштування.
Порівняння WMM 6 з альтернативними рішеннями
У асортименті продукції Bosch Rexroth напрямний регулюючий клапан WMM 6 стоїть поряд з іншими клапанами з ручним керуванням, які служать для подібних цілей, але з різними методами приводу. У серії WMR 6 використовується роликовий або плунжерний привод, що робить його придатним для послідовного керування за допомогою кулачка. Варіант WMD 6 оснащений поворотною ручкою, що забезпечує більш компактну установку в умовах обмеженого простору.
Для вимог дистанційного керування серія WMU 6 забезпечує гідравлічне пілотне керування замість прямого ручного керування. Це дозволяє керувати клапаном на відстані за допомогою малих пілотних клапанів. Однак це ускладнює систему та вимагає джерела керуючого тиску, яке не потрібне базовому WMM 6.
Електромагнітні клапани, такі як серія 4WE 6, пропонують переваги автоматизації та інтеграцію з електронними системами керування. Ці розподільні клапани з електричним керуванням реагують на сигнали ПЛК і забезпечують складну послідовність. Однак вони вимагають електроенергії та зазвичай коштують приблизно на 20 відсотків дорожче, ніж ручний WMM 6. Ручний клапан забезпечує надійну резервну підтримку в разі збою електроенергії.
Напрямний регулюючий клапан WMM 6 забезпечує економічну ефективність для застосувань, де ручне управління є прийнятним або кращим. Його простота означає нижчу початкову вартість, менші вимоги до обслуговування та відмінну довгострокову надійність. Відсутність електричних компонентів усуває побоювання щодо електромагнітних перешкод або електричних збоїв.
Інструкції зі встановлення та найкращі практики
Правильний монтаж гідророзподільника WMM 6 починається з підготовки монтажної поверхні плити. Поверхня має бути рівною, чистою та без подряпин або пошкоджень, які можуть спричинити витік. Нанесіть тонку плівку гідравлічного масла на ущільнювальні кільця перед встановленням, щоб запобігти пошкодженню під час збирання.
Встановіть клапан за допомогою чотирьох гвинтів M5 з головкою під внутрішній ключ із моментом затягування 10 ньютон-метрів. Дотримуйтеся схеми затягування по діагоналі, щоб забезпечити рівномірний розподіл тиску по монтажній поверхні. Клапан можна встановлювати в будь-якій орієнтації, оскільки він працює за принципом ковзання золотника, а не за механізмами, що залежать від сили тяжіння.
Фільтрація системи відіграє вирішальну роль у довговічності клапана. Встановіть фільтри, здатні досягти коду чистоти ISO 4406 20/18/15 або вище, що відповідає приблизно 25-мікронній фільтрації. Забруднення є основною причиною передчасного зносу клапанів управління напрямком, тому підтримання належної чистоти рідини не можна переоцінити.
Якщо можливо, уникайте використання регулюючого клапана WMM 6 у системах з переважно однонаправленим потоком. Незбалансовані сили потоку можуть спричинити прискорений знос і можуть вимагати встановлення пристроїв компенсації тиску. Якщо неможливо уникнути роботи в одному напрямку, розгляньте можливість додавання дросельних вставок до напірного порту, щоб зменшити силу потоку та мінімізувати відхилення золотника.
Технічне обслуговування та усунення несправностей
Регулярна перевірка регулюючого клапана WMM 6 повинна включати перевірку зовнішнього витоку навколо корпусу та портів. Невелика кількість просочування може свідчити про зношені ущільнювальні кільця, які потребують заміни. Більшість комплектів ущільнювачів доступні та можуть бути встановлені без спеціальних інструментів.
Золотник клапана повинен плавно рухатися в повному діапазоні без заклинювання або надмірної сили. Якщо робоче зусилля помітно збільшується, це може свідчити про забруднення отвору золотника або знос контактів золотника. Внутрішня перевірка вимагає зняття клапана із системи та розбирання згідно з інструкціями виробника.
При роботі з вогнестійкими рідинами, такими як HFC, слід очікувати меншого терміну служби ущільнень порівняно з використанням мінерального масла. Напрямний регулюючий клапан WMM 6 залишається сумісним з цими рідинами, але інтервали технічного обслуговування повинні бути скорочені на 30-50 відсотків. Забезпечте достатнє попереднє навантаження на порт резервуара, коли використовуєте рідини HFC, щоб підтримувати належне ущільнення.
Для застосування у вибухонебезпечній атмосфері з використанням варіанту XC рекомендується періодична перевірка відповідності температури поверхні. Ведіть докладні записи про обслуговування, що підтверджують відповідність вимогам ATEX. Будь-які модифікації або ремонти повинні зберігати вибухозахищені характеристики вузла клапана.
Вибір правильної конфігурації для ваших потреб
Вибір відповідної моделі регулюючого клапана WMM 6 вимагає ретельного розгляду вимог вашого застосування. Почніть з визначення необхідної пропускної здатності та максимального робочого тиску. У той час як клапан працює до 60 літрів на хвилину та 315 бар, робота нижче максимальних показників зазвичай продовжує термін служби.
Далі виберіть символ золотника, який відповідає вашим функціональним вимогам. Якщо вам потрібно утримувати вантаж на місці, символ E забезпечує найменший внутрішній витік. Для застосувань, де насос повинен розвантажуватися в нейтральному положенні, символ C або M може бути більш доречним. Уважно перегляньте схеми потоку, щоб переконатися, що вибраний символ забезпечує бажану поведінку контуру.
Вирішіть, чи потрібен фіксатор для вашої програми. Додатковий храповий фіксатор утримує важіль у вибраному положенні, не вимагаючи постійного введення оператора. Ця функція є корисною, коли привод повинен залишатися висунутим або втягнутим протягом тривалого часу, хоча це трохи зменшує максимальну пропускну здатність.
Визначаючи матеріал ущільнення, враховуйте робоче середовище. Стандартні NBR ущільнення добре працюють для більшості випадків використання гідравлічних рідин на основі мінерального масла. Ущільнювачі FKM з V-кодуванням забезпечують кращу стійкість до високих температур і деяких синтетичних рідин. Для застосування у вибухонебезпечній атмосфері вкажіть варіант XC із відповідною сертифікаційною документацією ATEX.
Сумісність із рідиною та системна інтеграція
Розподільник WMM 6 успішно працює з широким діапазоном гідравлічних рідин. Стандартні мінеральні оливи, що відповідають специфікаціям DIN 51524, забезпечують чудовий термін служби та продуктивність. Біорозкладні гідравлічні рідини категорій HETG і HEES також сумісні, що робить клапан придатним для екологічно чутливих застосувань.
При використанні водно-гліколевих рідин, класифікованих як HFC, майте на увазі, що термін служби компонентів може бути зменшений порівняно з використанням мінерального масла. Ці рідини пропонують переваги вогнестійкості, які переважають міркування щодо обслуговування в багатьох сферах застосування. Рідини на водній основі вимагають особливої уваги до конструкції системи, щоб запобігти кавітації та забезпечити належне змащування внутрішніх компонентів.
Під час розрахунку вимог до насосів розробникам системи слід враховувати падіння тиску через регулюючий клапан WMM 6. При номінальній подачі 60 літрів на хвилину очікуйте падіння тиску в діапазоні від 5 до 15 бар залежно від символу золотника та напрямку потоку. Цю втрату тиску необхідно враховувати при загальних розрахунках ефективності системи.
Клапан легко інтегрується зі стандартними гідравлічними компонентами, включаючи насоси, циліндри, двигуни та акумулятори. Його монтажний інтерфейс CETOP забезпечує сумісність з підкладками різних виробників. Замінюючи старі клапани, переконайтеся, що розміри портів і схеми кріплення збігаються, щоб уникнути проблем зі встановленням.
Майбутні розробки та тенденції в галузі
Хоча напрямний регулюючий клапан WMM 6 представляє перевірену технологію, поточні розробки продовжують розширювати його можливості. Деякі виробники досліджують інтеграцію датчиків, які б забезпечували зворотний зв’язок щодо положення без шкоди для простоти, властивої клапану. Такі розробки можуть уможливити моніторинг стану, зберігаючи ручне керування як основний метод контролю.
Тенденція до підключення до Industry 4.0 впливає навіть на традиційні компоненти, такі як клапани з ручним керуванням. Майбутні версії можуть включати бездротовий моніторинг кількості циклів, умов робочої температури та тиску. Ці дані можуть підтримувати стратегії прогнозованого технічного обслуговування без необхідності перепроектування існуючих гідравлічних систем.
Екологічні норми продовжують стимулювати попит на біологічно розкладані гідравлічні рідини та знижувати споживання енергії. Напрямний регулюючий клапан WMM 6 вже підтримує більшість екологічно чистих рідин, що добре відповідає цим вимогам. Поточна розробка ущільнювального матеріалу має покращити сумісність із новими складами рідин.
Незважаючи на прогрес в електронному управлінні, ручні клапани зберігають актуальність для резервних систем, аварійних операцій і застосувань, де простота та надійність переважують переваги автоматизації. Напрямний регулюючий клапан WMM 6, швидше за все, продовжить виконувати ці функції, поступово включаючи можливості моніторингу, які покращують, а не замінюють його основне ручне керування.
Закупівлі та доступність
Напрямний регулюючий клапан WMM 6 широко доступний через авторизованих дистриб’юторів Bosch Rexroth по всьому світу. Терміни виконання зазвичай коливаються від негайної доступності для звичайних конфігурацій до кількох тижнів для спеціалізованих варіантів. Плануючи встановлення або технічне обслуговування системи, враховуйте час на придбання, особливо для менш поширених символів котушки або вибухозахищених версій.
Ціни залежать від конфігурації, базові моделі починаються приблизно від 100 до 300 євро за покупку окремої одиниці. Обсягова ціна значно знижує витрати на одиницю для проектів, які вимагають кількох клапанів. Уповноважені дистриб’ютори можуть надати детальні ціни на основі конкретних кодів моделей і кількості.
Купуючи регулюючий клапан WMM 6, переконайтеся, що постачальники надають оригінальну продукцію Bosch Rexroth із відповідною документацією. Підроблені гідравлічні компоненти викликають серйозне занепокоєння на деяких ринках, потенційно підриваючи безпеку та продуктивність системи. Вимагайте сертифікати відповідності та звіряйте номери деталей з офіційними каталогами.
Доступність технічної підтримки має враховуватися при виборі постачальника. Дистриб’ютори з власним досвідом роботи з гідравлічним обладнанням можуть допомогти із запитаннями щодо застосування, усуненням несправностей та підтримкою проектування системи. Ця додаткова послуга часто виявляється важливішою за незначну різницю в ціні, особливо для критичних додатків або складних систем.
Висновок
Напрямний регулюючий клапан WMM 6 забезпечує надійне ручне керування гідравлічними системами в різних галузях промисловості та застосуваннях. Його перевірений дизайн, стандартизований інтерфейс і міцна конструкція роблять його практичним вибором, коли потрібне або необхідне пряме керування оператором. Розуміння технічних специфікацій, параметрів конфігурації та вказівок щодо правильного застосування гарантує успішну інтеграцію у вашу гідравлічну систему.
Незалежно від того, чи проектуєте ви нове обладнання, модернізуєте існуючі системи чи вказуєте замінні компоненти, WMM 6 заслуговує на увагу для додатків ручного направленого керування. Його поєднання продуктивності, надійності та економічності затвердило його як стандартне рішення в гідравлічній промисловості. При правильному виборі, установці та обслуговуванні цей клапан забезпечує роки безперебійної роботи в вимогливих гідравлічних системах.
