Коли гідравлічним системам необхідно безпечно утримувати великі навантаження або запобігати небажаному зворотному потоку рідини, інженери часто звертаються до пілотних зворотних клапанів. Серед них тип SL виробництва Bosch Rexroth виділяється як надійне рішення для промислового та мобільного обладнання. У цьому посібнику пояснюється, чим зворотний клапан SL з пілотним керуванням відрізняється від інших типів клапанів, як він працює та коли вам варто розглянути можливість використання його у вашій гідравлічній системі.
Що таке пілотний зворотний клапан SL?

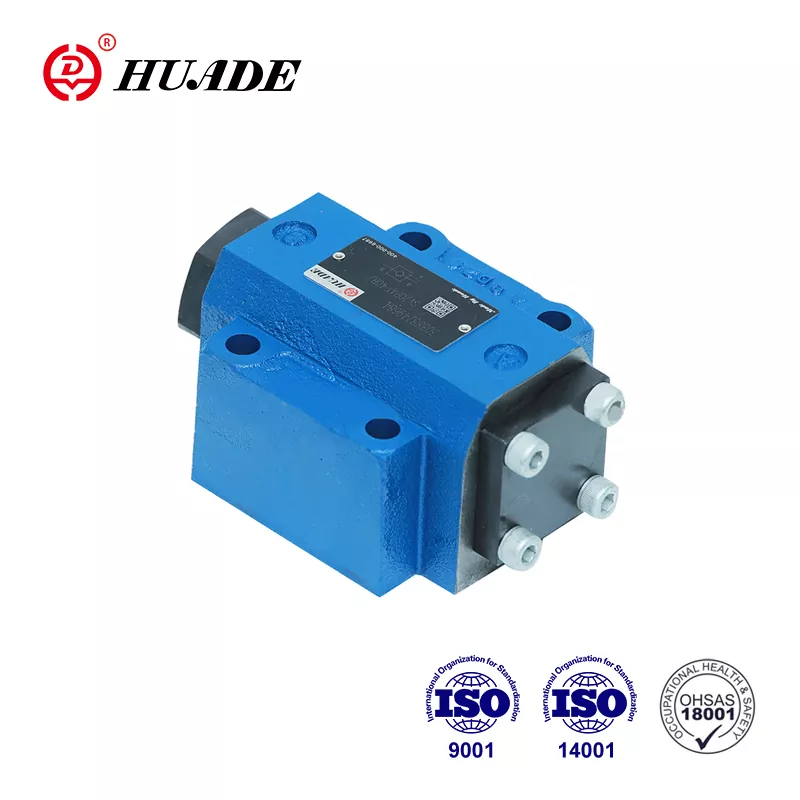

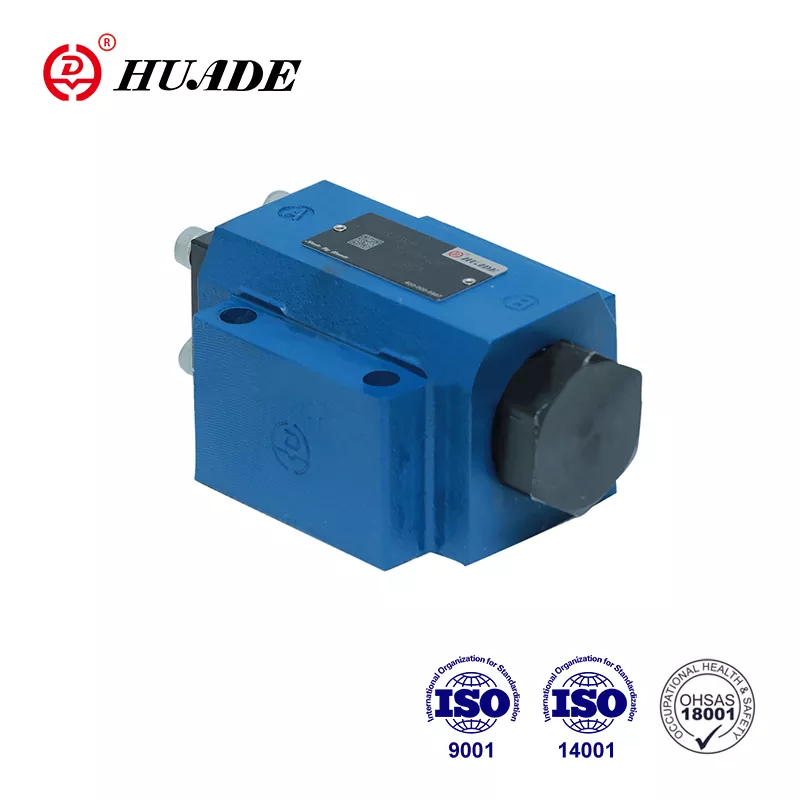

Зворотний клапан SL із пілотним керуванням — це гідравлічний компонент, який дозволяє рідині вільно текти в одному напрямку, блокуючи потік у протилежному напрямку, доки пілотний сигнал не звільнить його. Позначення «SL» відноситься саме до зовнішнього дренажного варіанту Bosch Rexroth серії SV, розробленого для застосувань, де пілотне масло потрібно зливати окремо від основного контуру.
Клапан має тарілчасту конструкцію та може бути встановлений на підкладці або підключений через різьбові отвори. Коли рідина тече з порту A в порт B, клапан легко відкривається з мінімальним опором. Коли тиск намагається виштовхнути рідину назад з B до A, клапан повністю закривається з нульовим витоком. Єдиний спосіб відкрити клапан у зворотному напрямку – застосувати керуючий тиск до порту X, який механічно піднімає тарельчатку та забезпечує контрольований потік.
Ключова відмінність між зворотним клапаном SL з пілотним управлінням і стандартною моделлю SV полягає в функції зовнішнього дренажу. У той час як клапани SV зливають пілотне масло всередину назад у систему, клапани SL направляють це масло через окремий порт Y. Цей зовнішній дренаж дає розробникам більше гнучкості при побудові складних гідравлічних схем, особливо коли пілотний дренаж потрібно з’єднати з резервуаром незалежно або коли внутрішній дренаж може спричинити перешкоди тиску.
Як працює пілотний зворотний клапан SL
Розуміння принципу роботи зворотного клапана SL з пілотним управлінням допомагає пояснити, чому він так добре працює в системах утримання навантаження. Клапан складається з кількох ключових компонентів: основного корпусу, первинної тарілки, пілотної тарілки, пружин стиснення та керуючого поршня. Ці частини працюють разом, створюючи три різні режими роботи.
Під час вільного потоку від A до B гідравлічна рідина штовхає прямо на тарельчатку, відкриваючи її з дуже невеликим опором. Падіння тиску на клапані залишається нижче 5 бар при номінальних витратах, що означає мінімальні втрати енергії. Цей напрямок вільного потоку зазвичай з’єднується зі стороною насоса вашого гідравлічного контуру.
Коли тиск зростає в протилежному напрямку від B до A, тиск у системі поєднується із силою пружини, щоб штовхати тарілку міцно до її сидіння. Це створює повну герметичність без протікання, що важливо для утримання вантажів у потрібному положенні. Вертикальний гідравлічний циліндр, наприклад, не буде дрейфувати вниз навіть за повного навантаження, оскільки зворотний клапан SL з пілотним керуванням забезпечує ідеальну блокування.
Третій режим активується, коли ви застосовуєте пілотний тиск до порту X. Цей тиск діє на керуючий поршень, який має більшу площу поверхні, ніж головна тарілка. Механічна перевага дозволяє відносно низькому керуючому тиску подолати високий системний тиск на заблокованій стороні. У конфігурації SL зовнішній дренажний порт Y відокремлює пілотну камеру від порту A, гарантуючи, що на поршень діє лише призначений керуючий тиск без перешкод з боку навантаження.
Деякі моделі SL із зворотним клапаном із пілотним керуванням включають функцію декомпресії, позначену літерою «A» у позначенні моделі. Ці клапани мають невелику кулькову тарілку, яка трохи відкривається перед тим, як головна тарелька піднімається. Це поетапне відкриття поступово скидає тиск, що утримується, зменшуючи удари та шум у вашій гідравлічній системі. Варіант «B» відкривається безпосередньо без цього етапу попереднього відкриття, забезпечуючи швидшу реакцію, але потенційно створюючи більше стрибків тиску.
Мінімальний необхідний тиск керування залежить від тиску навантаження, яке потрібно подолати. Інженери розраховують це за формулою: керуючий тиск має бути меншим за тиск навантаження, помножений на відношення площі тарілки до площі керуючого поршня. Для практичних цілей більшості моделей зворотних клапанів SL із пілотним керуванням потрібен щонайменше 5 бар пілотного тиску, щоб почати відкриття, причому точні вимоги змінюються залежно від умов навантаження та розміру клапана.
Технічні характеристики та характеристики
Bosch Rexroth виробляє моделі SL з пілотним керуванням зворотних клапанів номінальних розмірів від NG10 до NG32, що охоплюють широкий спектр промислових застосувань. Ці клапани витримують максимальний тиск до 315 бар і швидкість потоку, що досягає 550 літрів на хвилину, що робить їх придатними для вимогливих гідравлічних систем.
Найменший розмір NG10 добре підходить для компактного обладнання, обробляючи до 100 літрів на хвилину з контрольним об’ємом лише 2,5 кубічних сантиметрів у порту X. Клапани середнього діапазону NG16 і NG20 підтримують швидкість потоку до 300 літрів на хвилину, тоді як найбільші моделі NG25 і NG32 розраховані на 550 літрів на хвилину для важкого промислового обладнання. Кожен розмір підтримує однаковий максимальний робочий тиск 315 бар, хоча контрольний тиск може коливатися від 5 до 315 бар залежно від ваших потреб.
Для розробників мобільного обладнання важливо враховувати вагу. Зворотний клапан SL з пілотним керуванням NG10 у монтажній конфігурації на плиті важить приблизно 1,8 кілограма, тоді як модель NG32 досягає 7,8 кілограма. Варіанти різьбового з’єднання додають до цих цифр приблизно 0,3 кілограма. Фізичні розміри змінюються відповідно: NG10 має довжину близько 100,8 міліметрів і використовує різьблення портів G1/4, тоді як NG32 розширюється до 140 міліметрів з портами G1 1/2.
Температурні характеристики охоплюють типові промислові умови. Зі стандартними NBR ущільненнями зворотний клапан SL з пілотним управлінням надійно працює від мінус 30 градусів Цельсія до плюс 80 градусів Цельсія. Якщо ваше застосування передбачає високі температури або агресивні рідини, ущільнювальний матеріал FKM забезпечує кращу стійкість. Клапан приймає гідравлічні рідини з в'язкістю від 2,8 до 500 квадратних міліметрів на секунду, хоча оптимальна продуктивність досягається зі стандартною оливою HLP46 при 40 градусах Цельсія.
Контроль забруднення залишається критичним для тривалого терміну служби клапана. Bosch Rexroth рекомендує підтримувати чистоту рідини відповідно до класу ISO 4406 20/18/15 або вище. Дотримання їхніх стандартів фільтрації RE 50070 допомагає запобігти засміченню пілотних каналів, що є одним із найпоширеніших видів несправності зворотних клапанів з пілотним керуванням.
Вибір правильної моделі для вашої програми
Вибір між різними варіантами зворотного клапана SL з пілотним управлінням залежить від кількох факторів конструкції вашої гідравлічної системи. Базова конфігурація SL з одним пілотом добре працює, коли вам потрібно контролювати потік лише в одному напрямку. Така установка поширена у застосуваннях з вертикальним циліндром, де гравітація намагається тягнути вантаж вниз, і вам потрібна можливість дистанційного розблокування.
Подвійні направляючі версії забезпечують керування в обох напрямках, що робить їх ідеальними для циліндрів подвійної дії, які потребують утримання навантаження на обох кінцях ходу. Будівельне обладнання, як-от стріли екскаватора, часто використовує цю конфігурацію, щоб запобігти зносу в будь-якому напрямку, коли оператор відпускає елементи керування. Функція подвійного пілота зворотного клапана SL з пілотним управлінням гарантує, що вантаж залишається точно там, де він розташований, незалежно від зовнішніх сил.
Опція декомпресії стає важливою, коли ваша система відчуває високі перепади тиску або коли раптове скидання тиску може пошкодити компоненти. Моделі типу A зі стадією попереднього відкриття кулькової тарілки зменшують удари в гідравлічних лініях і мінімізують шум під час перемикання клапанів. Це робить їх кращими для застосувань, де важливий комфорт оператора або де стрибки тиску можуть пошкодити чутливі компоненти. Моделі типу B без попереднього відкриття реагують швидше та добре працюють, коли швидке спрацьовування клапана важливіше, ніж поступове скидання тиску.
Вибір способу підключення залежить від архітектури вашої системи. Монтаж підкладки відповідно до стандартів DIN 24340 забезпечує компактну інтеграцію колектора та чистішу сантехніку, що особливо цінно в мобільному обладнанні, де простір обмежений. Різьбові з'єднання пропонують більшу гнучкість для модернізації додатків або систем, де монтаж колектора непрактичний. Пілотний зворотний клапан SL підтримує обидва підходи з сумісними розмірами.
Регулювання тиску відкриття забезпечує ще один параметр налаштування. У стандартних моделях використовуються параметри попереднього натягу пружини від 1,5 до 10 бар, що визначає, скільки зворотного тиску створюється до того, як головна тарілка міцно закріпиться. Нижчий тиск відкриття забезпечує легший вільний потік, але може спричинити повторне встановлення клапана пізніше під час зниження тиску. Вищий тиск відкривання забезпечує позитивну посадку, але збільшує падіння тиску в напрямку вільного потоку.
Там, де пілотні зворотні клапани SL працюють найкраще
Промислова автоматизація значною мірою покладається на технологію зворотного клапана SL з пілотним керуванням для точного контролю навантаження. Виробничі преси використовують ці клапани для підтримки положення штока під час циклів пресування, запобігаючи дрейфу важкої верхньої плити під час падіння гідравлічного тиску. У машинах для лиття під тиском використовуються подібні налаштування, щоб утримувати половинки форми в фіксації під високим зусиллям затиску, забезпечуючи незмінну якість деталей.
Мобільне обладнання представляє, мабуть, найбільшу область застосування зворотного клапана SL з пілотним керуванням. Екскаватори, колесні навантажувачі та екскаватори-екскаватори потребують надійного утримання вантажу в ланцюгах стріли, рукояті та ковша. Коли оператор паркує машину з піднятим ковшем, зворотний клапан із пілотним керуванням запобігає повзучому вантажу вниз через витік ущільнення циліндра або теплове розширення захопленої оливи. Зовнішня дренажна конфігурація клапанів SL особливо добре працює в цих застосуваннях, оскільки вона дозволяє уникнути внутрішнього зворотного зв’язку тиску, який може спричинити нестабільність.
Застосування кранів вимагає ще більшої надійності, оскільки падіння вантажу створює серйозну загрозу безпеці. У стабілізаторах виносних опор на мобільних кранах використовуються зворотні клапани SL з пілотним управлінням, щоб підтримувати положення протягом днів або тижнів під час тривалого підйому. Характеристика нульового витоку гарантує, що кран залишається рівним протягом усієї роботи. Багато конструкцій кранів включають подвійні пілотні зворотні клапани з обох боків кожного циліндра, створюючи надлишкове утримання навантаження, яке продовжує працювати, навіть якщо один клапан виходить з ладу.
Водоочисні споруди виявили, що моделі SL із зворотним клапаном із пілотним керуванням спрощують процедури технічного обслуговування. Насосні станції використовують ці клапани для ізоляції двигунів під час обслуговування, одночасно дозволяючи дистанційну активацію для зворотного промивання фільтрів. Зовнішній пілотний дренаж дозволяє обслуговуючому персоналу контролювати відкриття клапана з безпечної відстані, утримуючи працівників подалі від зон високого тиску. Ця дистанційна можливість скорочує час простою та підвищує безпеку порівняно з запірними клапанами з ручним керуванням.
Системи керування кроком лопатей вітрових турбін представляють зростаюче застосування для зворотних клапанів з пілотним керуванням. Кожна лопать з’єднується з гідравлічними циліндрами, які регулюють кут відносно вітру. Зворотний клапан SL з пілотним управлінням утримує положення лопаті під час нормальної роботи, забезпечуючи швидке регулювання при зміні вітрових умов. Специфікація нульового витоку тут має значення, оскільки навіть невеликі зміни кута лопаті впливають на ефективність турбіни та структурне навантаження.
Таке транспортно-розвантажувальне обладнання, як вилкові навантажувачі, виграє від точного керування, яке забезпечують ці клапани. Підйомні циліндри щогли повинні утримувати вантаж на будь-якій висоті без дрейфу, що надійно виконує контрольний клапан SL. Варіант з подвійним пілотом дозволяє контролювати опускання навіть за великих навантажень шляхом модуляції тиску пілота для створення плавного спуску, а не вільного падіння.
Переваги, які відрізняють клапани SL
Найсуттєвішою перевагою зворотного клапана SL з пілотним керуванням є його нульова характеристика витоку в заблокованому напрямку. На відміну від зворотних клапанів прямої дії, які можуть злегка просочуватися під високим тиском, або клапанів противаги, які за своєю суттю мають певний контрольований витік, клапан SL забезпечує ідеальне ущільнення. Це критично важливо для утримання статичного навантаження, коли навіть незначний дрейф накопичується з часом у значні похибки положення.
Можливість дистанційного керування розширює доступ оператора та покращує безпеку. Застосовуючи тиск пілота з віддаленого місця, ви можете зняти навантаження, не стоячи поблизу потенційно небезпечного обладнання. Системи аварійної зупинки також можна інтегрувати з ланцюгами SL зворотного клапана з пілотним управлінням, автоматично вивільняючи захоплені вантажі, коли спрацьовують блокування безпеки. Ця гнучкість виявляється цінною в автоматизованих системах, де необхідно звести до мінімуму втручання людини.
Висока пропускна здатність відносно розміру клапана допомагає розробникам систем мінімізувати обсяг компонентів. Найбільші моделі SL із зворотними клапанами з пілотним управлінням виробляють 550 літрів на хвилину, що достатньо для більшості промислових балонів, зберігаючи при цьому компактні монтажні розміри. Ця здатність до високого потоку супроводжується низьким падінням тиску у напрямку вільного потоку, зазвичай менше 5 бар при номінальних витратах, що означає менше витрачання енергії та нижчі робочі температури.
Швидка реакція на зміни умов дає перевагу зворотним клапанам із пілотним керуванням у динамічних застосуваннях. Під час дії керуючого тиску клапан відкривається швидко, а коли керуючий тиск скидається, пружина та системний тиск майже миттєво закривають тарілку. Варіанти декомпресії навмисно уповільнюють цю дію, щоб зменшити удар, але навіть ці моделі реагують швидше, ніж альтернативні типи клапанів, які покладаються на рідинне тертя або складні схеми вимірювання.
Двонаправлена гнучкість у конфігураціях з подвійним пілотом усуває потребу в кількох клапанах у складних схемах. Один пілотний зворотний клапан SL із подвійними пілотними входами може замінити два окремих клапана в системах, що потребують утримання навантаження в обох напрямках. Це зменшує кількість деталей, потенційні точки витоку та загальну складність системи, одночасно підвищуючи надійність завдяки меншій кількості компонентів.
Розуміння обмежень і ризиків
Структурна складність створює основний недолік конструкцій зворотних клапанів SL з пілотним управлінням порівняно з простішими клапанами прямої дії. Додаткові компоненти, включаючи пілотні тарілки, керуючі поршні та зовнішні дренажні канали, збільшують витрати на виробництво та створюють більше потенційних точок відмови. Маленькі пілотні проходи особливо вразливі до забруднення, яке може блокувати керуючий сигнал і перешкоджати відкриттю клапана за потреби.
Вимоги до технічного обслуговування вищі для пілотних зворотних клапанів, ніж для простіших альтернатив. Пілотні проходи потребують регулярного огляду та очищення, щоб запобігти засміченню. Зношення ущільнень як на головній, так і на пілотній тарілках потребує періодичної заміни, як правило, з використанням матеріалів NBR або FKM залежно від рідини та температурних умов. Ці завдання з технічного обслуговування вимагають більше технічних знань, ніж обслуговування базового зворотного клапана, потенційно вимагаючи спеціальної підготовки персоналу з технічного обслуговування.
Додатки динамічного навантаження можуть спричинити проблеми з стукотом у моделях SL із зворотним клапаном із пілотним керуванням. Коли навантаження коливаються або вібрують, клапан може неодноразово відкриватися і закриватися при пороговому тиску, створюючи шум і прискорений знос. Противажні клапани справляються з цими динамічними умовами більш плавно завдяки своїм прогресивним характеристикам відкриття. Якщо ваше застосування передбачає постійне переміщення навантаження, а не статичне утримання, зворотний клапан із пілотним керуванням може бути не найкращим вибором.
Ефекти теплового розширення становлять незначний, але реальний ризик у застосуванні зворотних клапанів із пілотним керуванням. Коли гідравлічне масло, що потрапило між закритим клапаном і навантаженням, нагрівається, воно розширюється і підвищує тиск. Інженери іноді називають це «термічним замком», оскільки підвищення тиску може стати настільки сильним, що пілотний сигнал не зможе його подолати. Підвищення температури приблизно на 10 градусів за Цельсієм може спричинити зростання тиску понад 100 бар у захоплених об’ємах. Розробка теплових запобіжних клапанів або розгляд рідин зі стабільною температурою допомагає зменшити цей ризик.
З міркувань вартості моделі зворотних клапанів SL з пілотним управлінням менш привабливі для простих застосувань. Звичайний зворотний клапан прямої дії коштує значно дешевше та чудово працює для прямого запобігання зворотному потоку, де не потрібне утримання навантаження. Удосконалені функції керування клапаном SL виправдовують свою вищу ціну лише тоді, коли ваша програма потребує можливості дистанційного випуску, нульового витоку або точного двонаправленого керування.
Порівняння клапанів SL з альтернативними рішеннями
Зворотні клапани прямої дії є найпростішою альтернативою зворотному клапану SL з пілотним керуванням. Ці базові клапани використовують лише тиск рідини, щоб підняти тарельчатку проти легкої пружини, дозволяючи потік в одному напрямку, блокуючи зворотний потік. Вони дуже швидко реагують і коштують набагато дешевше, ніж пілотні конструкції. Однак зворотні клапани прямої дії можуть незначно протікати під високим тиском, зношуватися швидше через пряме зіткнення рідини з тарельчаткою, і їх неможливо відкрити дистанційно у зворотному напрямку. Вони добре працюють для захисту вихідного отвору насоса або основної ізоляції лінії, але не відповідають вимогам для справжнього утримання навантаження.
Противажні клапани поєднують функцію скидання тиску з поведінкою зворотного клапана, створюючи плавне керування динамічними навантаженнями. Ці клапани модулюють відкриття на основі тиску навантаження, дозволяючи контрольоване опускання вертикальних навантажень, зберігаючи протитиск, щоб запобігти розбігу. Вони чудово керують рухом мобільного обладнання, коли вантажі постійно рухаються, як-от кранові підйомники або підйомні ворота транспортних засобів. Компроміс полягає в тому, що врівноважні клапани завжди мають певний контрольований витік і коштують дорожче, ніж зворотні клапани прямої дії чи пілотного керування. Для утримування статичного навантаження, коли рух не бажаний, контрольний зворотний клапан SL забезпечує кращу продуктивність за менших витрат.
Електромагнітні клапани з електричним керуванням пропонують ще один варіант дистанційного випуску. У цих клапанах використовуються електромагнітні котушки для переміщення внутрішніх золотників або тарельчатих клапанів, забезпечуючи керування вмиканням і вимкненням без потреби в керуючому тиску. Вони добре працюють у системах з електронною архітектурою керування та можуть безпосередньо інтегруватися з ПЛК та іншим обладнанням автоматизації. Однак електромагнітні клапани зазвичай мають нижчу пропускну здатність, ніж зворотні клапани з пілотним керуванням порівнянного розміру, виробляють тепло під час безперервного живлення та потребують електроенергії для підтримки відкритих положень. Зворотний клапан SL з пілотним керуванням виграє у застосуваннях, де доступна гідравлічна потужність, а складність електрики має бути зведена до мінімуму.
Гідравлічні запобіжники представляють собою спеціалізовану альтернативу для утримання критичного з точки зору безпеки навантаження. Ці пристрої автоматично закриваються, коли виявляють надмірну швидкість потоку, що може свідчити про розрив шланга або зламаний фітинг. Вони забезпечують аварійний захист, який не можуть запропонувати зворотні клапани з пілотним керуванням. Однак запобіжники не забезпечують можливість дистанційного вимикання та можуть помилково спрацьовувати за законних умов високого потоку. Багато інженерів поєднують обидві технології, використовуючи пілотний зворотний клапан SL для нормального керування та гідравлічний запобіжник для аварійного резервного захисту.
Практики технічного обслуговування, що подовжують термін служби
Регулярні графіки перевірок забезпечують надійну роботу систем зворотного клапана SL з пілотним керуванням. Щомісячні візуальні перевірки повинні шукати зовнішні витоки масла навколо ущільнень і монтажних поверхонь. Навіть невеликі витоки вказують на погіршення ущільнення, яке з часом погіршиться. Прослуховування незвичних шумів під час роботи клапана може виявити проблеми до того, як станеться повна несправність. Скрекіт або вереск часто означають нестабільний тиск або зношеність поверхонь тарілочки.
Підтримка чистоти рідини захищає невеликі пілотні проходи, які роблять пілотні зворотні клапани вразливими до забруднення. Відповідність вимогам класу чистоти 20/18/15 ISO 4406 означає, що ваша система фільтрації вловлює частинки до того, як вони зможуть осісти в контрольних отворах. Використання належного гідравлічного масла без забруднення водою запобігає корозії внутрішніх поверхонь. Багато програм технічного обслуговування включають щоквартальний відбір проб масла та аналіз, щоб переконатися, що рівень забруднення залишається в допустимих межах.
Перевірка пілотної лінії заслуговує на особливу увагу, оскільки ці труби малого діаметра та проходи легко забиваються. Від'єднання та зворотна промивка пілотних ліній щорічно видаляє накопичене сміття. Зворотні клапани в пілотному контурі слід очистити або замінити, якщо вони мають ознаки залипання. Перевірка керуючого тиску за допомогою манометра підтверджує, що адекватний контрольний сигнал досягає порту X, коли ви надаєте команду відкрити пілотний зворотний клапан SL.
Інтервали заміни ущільнень залежать від умов експлуатації, але зазвичай відбуваються кожні два-п’ять років. Ущільнення NBR служать довше при помірних температурах, тоді як ущільнення FKM витримують більш високі температури та агресивні рідини, але коштують дорожче. Під час заміни ущільнювачів перевірте сполучні поверхні на тарельчатці та корпусі клапана на наявність подряпин або зносу, які можуть перешкоджати гарному ущільненню навіть із новими еластомерами. Легке полірування дрібним наждачним папером може відновити ущільнювальні поверхні, але глибокі задири потребують заміни корпусу клапана.
Функціональне тестування підтверджує, що зворотні клапани з пілотним керуванням все ще працюють правильно. У простому тесті використовується вертикальний циліндр, навантажений вагою. Коли контрольний тиск заблоковано, навантаження має залишатися ідеально нерухомим протягом годин або днів, демонструючи нульовий витік. Застосування номінального керуючого тиску має відкрити клапан і дозволити навантаженню плавно опуститися. Якщо навантаження повзе вниз із вимкненим керуючим тиском або якщо для відкриття клапана необхідний надмірний керуючий тиск, потрібне обслуговування або заміна.
Усунення поширених проблем
Якщо контрольний клапан SL з пілотним керуванням не відкривається за командою, почніть з перевірки керуючого тиску в порту X. Використання манометра на пілотному з’єднанні підтверджує, чи достатній сигнальний тиск досягає клапана. Якщо контрольний тиск нижче 5 бар, проблема полягає в керуючому контурі, а не в самому клапані. Перевірте, чи не заблоковані лінії, несправні пілотні клапани чи недостатня потужність насоса на пілотній подачі.
Якщо тиск пілотного клапана відображається правильно, але клапан все одно не відкривається, підозрюйте, що канал пілотного клапана забруднений або поршень керування застряг. Розбирання клапана зазвичай виявляє бруд або корозію, які перешкоджають руху поршня. Ретельне очищення всіх внутрішніх проходів і заміна ущільнювачів зазвичай відновлює роботу. У важких випадках поверхня керуючого поршня може мати подряпини та потребувати заміни.
Витік у заблокованому напрямку вказує на пошкодження тарелі або сідла. Невелика кількість забруднення може потрапити в м’яку поверхню тарілочки, утворюючи шляхи витоку, навіть коли клапан закритий. Розбирання та перевірка покажуть, чи відновить герметичність очищення тарілки та сидіння, чи потрібна заміна деталей. Якщо витік не зникає після очищення, переконайтеся, що тиск у системі не перевищив номінальну пропускну здатність клапана, що може остаточно пошкодити ущільнювальні поверхні.
Стукіт або вібрація під час роботи свідчить про те, що навантаження нестабільне або тиск пілотного двигуна коливається. Переконайтеся, що навантаження залишається постійним під час роботи клапана. Якщо сам вантаж вібрує, пілотний зворотний клапан SL може бути не правильним рішенням для цього застосування. Нестабільність тиску в пілотному контурі може призвести до того, що клапан неодноразово відкривається та закривається на пороговому значенні. Встановлення гідроакумулятора в пілотній лінії часто згладжує ці коливання тиску і припиняє стукіт.
Шум під час перемикання клапана зазвичай означає, що функція декомпресії не працює належним чином або для програми потрібен клапан типу A замість типу B. Моделі без кульової тарілочки попереднього відкриття раптово скидають тиск, що може спричинити акустичний удар у гідравлічних лініях. Якщо шум неприйнятний, проблему зазвичай вирішує перехід на зворотний клапан SL з пілотним управлінням декомпресією. Крім того, додавання невеликого отвору в пілотну лінію сповільнює відкриття клапана, зменшуючи удар ціною трохи повільнішої реакції.
Ситуації з термічним замком вимагають різних підходів до усунення несправностей. Якщо вантаж стає важко переміщати після того, як система простоює в гарячих умовах, розширення рідини, що затримується, ймовірно, спричиняє надмірний тиск. Встановлення невеликих теплових запобіжних клапанів, встановлених вище нормального робочого тиску, але нижчого від контрольної потужності, забезпечує теплове розширення без впливу на нормальну роботу. Крім того, використання стабільних температур гідравлічних рідин зменшує коефіцієнт теплового розширення.
Майбутні розробки та тенденції в галузі
Розробники гідравлічних систем все частіше інтегрують датчики з компонентами зворотного клапана SL з пілотним керуванням, щоб забезпечити прогнозоване обслуговування. Перетворювачі тиску в пілотних лініях контролюють потужність керуючого сигналу, сповіщаючи операторів, перш ніж пілотний тиск знизиться нижче функціонального рівня. Датчики забруднення в зливній лінії від порту Y виявляють, коли частки починають накопичуватися, запускаючи технічне обслуговування до того, як станеться закупорка. Ці інтелектуальні системи клапанів скорочують незаплановані простої, своєчасно виявляючи проблеми.
Екологічні норми спонукають до впровадження біологічно розкладаних гідравлічних рідин, особливо в мобільному обладнанні та лісовому господарстві. Сучасні конструкції зворотних клапанів SL з пілотним керуванням адаптуються до цих рідин завдяки сумісним матеріалам ущільнень і покращеному захисту від корозії. VDMA 24568 і аналогічні стандарти допомагають інженерам вибирати відповідні клапани для застосування в біомаслі. Оскільки проблеми з навколишнім середовищем зростають, очікуйте ширшої сумісності з альтернативними хімікатами рідин.
Тенденції мініатюризації мобільного обладнання створюють попит на менші, легші зворотні клапани з пілотним керуванням без шкоди для продуктивності. Сучасні технології виробництва, включаючи 3D-друк і точне лиття, можуть створити більш компактні конструкції. Зменшення ваги має велике значення для мобільного обладнання з електричним акумулятором, де кожен кілограм впливає на робочий діапазон. Майбутні моделі зворотного клапана SL із пілотним керуванням можуть містити легші матеріали, як-от алюміній або технічний пластик, у компонентах, які не витримують тиску.
Підвищення енергоефективності зосереджено на зменшенні перепадів тиску в напрямку вільного потоку. Навіть поточне падіння тиску в 5 бар при номінальній витраті означає втрачену енергію, яка перетворюється на тепло. Оптимізована геометрія шляху потоку потенційно може зменшити падіння тиску вдвічі, покращуючи загальну ефективність системи. У міру зростання вартості енергії та збільшення тиску на навколишнє середовище ці підвищення ефективності стають економічно привабливішими.
Ймовірно, розшириться інтеграція з електронними системами управління. У той час як зворотний клапан SL з пілотним керуванням наразі покладається виключно на гідравлічні пілотні сигнали, майбутні версії можуть містити електронні пілотні клапани та датчики положення, вбудовані безпосередньо в корпус клапана. Ця інтеграція спрощує архітектуру системи та дозволяє створювати складніші алгоритми керування, зберігаючи механічну простоту та надійність, що робить пілотні зворотні клапани привабливими.
Зробимо правильний вибір для вашої програми
Вибір зворотного клапана SL з пілотним керуванням порівняно з альтернативними технологіями вимагає ретельної оцінки ваших конкретних вимог. Почніть із визначення того, чи потребує ваша програма статичне утримання навантаження чи динамічне керування навантаженням. Якщо навантаження має залишатися повністю нерухомим, коли клапан закрито, характеристика нульового витоку зворотного клапана SL з пілотним керуванням робить його найкращим вибором. Якщо вантаж часто рухається з контрольованою швидкістю опускання, можливо, кращим буде врівноважний клапан.
Подумайте, чи має значення можливість дистанційного випуску у вашому проекті. Прості програми, де допустимо ручне керування клапаном, можуть використовувати менш дорогі зворотні клапани прямої дії. Коли операторам потрібно керувати відкриттям клапана на відстані або коли автоматизовані системи повинні інтегрувати керування клапаном, зворотний клапан SL із пілотним керуванням забезпечує важливе дистанційне керування через пілотний контур. Міркування безпеки часто обумовлюють цю вимогу, коли утримання персоналу подалі від небезпечних зон підвищує загальну безпеку системи.
Чесно оцініть здатність вашої системи контролювати забруднення. Моделі SL із зворотним клапаном із пілотним керуванням потребують чистої гідравлічної рідини та належної фільтрації. Якщо ваша програма працює в запиленому середовищі з незначною фільтрацією або якщо методи технічного обслуговування непослідовні, простіші типи клапанів з меншою кількістю малих проходів можуть виявитися більш надійними, незважаючи на їх обмеження продуктивності. Не вибирайте складні клапани для систем, які не можуть підтримувати чистоту, яку вимагають ці клапани.
Вимоги до витрати та тиску звужують вибір розміру клапана. Вимірюйте фактичну швидкість потоку у вашому контурі, а не покладайтеся на потужність насоса, оскільки більшість систем не працюють безперервно з максимальною витратою. Вибір найменшого клапана, який відповідає вашим фактичним витратам, мінімізує вартість і вагу. Номінальний тиск має перевищувати максимальний тиск у системі з достатнім запасом міцності, зазвичай вибирають клапани з номінальним показником щонайменше на 25 відсотків вище максимального очікуваного тиску.
Вимоги до зовнішнього дренажу визначають, чи потрібна вам модель SL, чи достатньо простішого варіанту SV. Якщо ваш пілотний дренаж може повертатися в резервуар через той самий колектор, що й головний клапан, моделі SV з внутрішнім дренажем працюють нормально. Коли пілотний дренаж має проходити окремо, можливо, для того, щоб тиск у баку не перешкоджав роботі пілота, зовнішній дренажний порт Y на моделях SL із зворотним клапаном із пілотним управлінням забезпечує необхідну гнучкість.
Обмеження місця встановлення впливає на вибір способу монтажу. Монтаж на монтажній плиті забезпечує найкомпактнішу установку, коли ви можете розробити колектор для розміщення кількох клапанів. Різьбові з’єднання забезпечують гнучкість для модернізації застосувань або випробувальних стендів, де виготовлення колектора непрактично. Ретельно виміряйте доступний простір і перегляньте креслення з розмірами перед тим, як вибрати конкретну конфігурацію монтажу.
Висновок
Зворотний клапан SL з пілотним керуванням виконує особливу, але важливу роль у гідравлічних системах, які потребують дистанційного керування та утримання навантаження без витоків. Його зовнішня дренажна конфігурація забезпечує гнучкість конструкції, яку не можуть зрівняти стандартні моделі SV, що особливо цінно в складних схемах, де маршрут керування тиском має значення. Розуміння як можливостей, так і обмежень цих клапанів допомагає інженерам приймати обґрунтовані рішення про те, коли їх використовувати та як правильно їх обслуговувати.
Для застосувань із статичним навантаженням у промисловій автоматизації, мобільному обладнанні та критично важливих для безпеки системах технологія зворотного клапана SL із пілотним керуванням забезпечує надійну роботу, яку не можуть зрівняти прості альтернативи. Вищі витрати та вимоги до технічного обслуговування виправдані, коли необхідні нульовий витік і дистанційне керування. Менш вимогливі програми часто добре працюють із зворотними клапанами прямої дії або іншими простішими рішеннями за нижчою ціною.
Правильний вибір вимагає узгодження характеристик клапана з фактичними вимогами до системи, враховуючи номінальний розмір, номінальний тиск, матеріали ущільнення та конфігурацію монтажу. Детальна технічна документація від Bosch Rexroth, включаючи каталог RE 21482, надає дані, необхідні для точного визначення розміру клапана. Такі постачальники, як Hyquip і Leader Hydraulics, можуть надати підтримку в додатках і встановити ціни для конкретних моделей.
Програми технічного обслуговування, які наголошують на контролі забруднення та регулярних перевірках, забезпечують надійну роботу систем зворотного клапана SL із пілотним управлінням протягом десяти років або більше. Коли виникають проблеми, систематичне усунення несправностей зазвичай визначає причини, які можна усунути, як-от блокування пілотної лінії або знос ущільнення. Розуміння внутрішньої роботи цих клапанів робить пошук несправностей набагато ефективнішим.
Оскільки гідравлічна технологія розвивається в напрямку більшої інтеграції з електронними засобами керування та покращенням енергоефективності, конструкції зворотних клапанів SL з пілотним управлінням продовжуватимуть адаптуватися до нових вимог. Фундаментальний принцип роботи — використання тиску керуючого механізму для механічного вивільнення герметичної тарілки — залишається надійним і, ймовірно, служитиме гідравлічним системам ще багато десятиліть. Інженери, які добре розуміються на цих клапанах, можуть розробляти кращі системи та ефективніше вирішувати проблеми.
