Під час роботи з гідравлічними системами керування потоком рідини в обох напрямках стає критичним для безпеки та продуктивності. Зворотний клапан SV з пілотним управлінням служить саме цій меті, дозволяючи вільний потік в одному напрямку, одночасно блокуючи зворотний потік до отримання команди відкрити. Ця розумна конструкція клапана стала важливою в сучасних гідравлічних системах, де необхідні утримання навантаження та контрольоване відпускання.
Пілотний зворотний клапан SV відрізняється від стандартних зворотних клапанів унікальним механізмом керування. У той час як традиційні зворотні клапани просто запобігають зворотному потоку, версія SV додає пілотний контрольний порт, який може перевизначати функцію блокування, коли це необхідно. Це, здавалося б, просте доповнення перетворює клапан з пасивного компонента в активний керуючий елемент.
Розуміння базового дизайну
Пілотний зворотний клапан SV складається з кількох ключових компонентів, що працюють разом. Головний тарілковий клапан обслуговує основний шлях потоку від порту A до порту B. Коли рідина тече в цьому напрямку, тиск штовхає тарілку відкритим проти легкої пружини, забезпечуючи майже необмежений прохід. Падіння тиску зазвичай становить близько 4 бар при 100 літрах на хвилину для клапана стандартного розміру NG10.
Зворотний напрямок розповідає іншу історію. Коли тиск зростає в порту B, намагаючись повернутися до порту A, тарельчатка щільно прилягає до своєї ущільнювальної поверхні. Тиск у системі фактично допомагає створити це ущільнення, а стиснута пружина додає додаткову силу. Ця конструкція забезпечує рівень витоку нижче 0,1 мілілітра на хвилину навіть при максимальному робочому тиску 315 бар.
Механізм пілотного керування використовує порт X для перевизначення функції блокування. Коли тиск пілота досягає керуючого поршня, він генерує достатню силу, щоб виштовхнути головну тарельчатку з її посадочного місця, незважаючи на тиск протилежного навантаження. Для надійного відкриття необхідний керуючий тиск зазвичай перевищує тиск навантаження приблизно на 5 бар.
Як зони тиску визначають продуктивність
Ефективність зворотного клапана SV з пілотним керуванням сильно залежить від співвідношення між різними областями тиску всередині клапана. Інженери позначають ці області від A1 до A4, кожна з яких служить певній меті в рівнянні балансу сил.
Область A1 представляє головну поверхню тарілки, яка піддається тиску навантаження. Для клапана розміру 10 це приблизно 1,33 квадратних сантиметра. Область A2 показує поверхню пілотної тарілочки, зазвичай на чверть розміру A1. Площа керуючого поршня A3 повинна бути достатньо великою, щоб подолати комбіновані сили тиску навантаження та натягу пружини, зазвичай коливаючись від 2 до 3,8 квадратних сантиметрів для менших клапанів.
Баланс сил визначає, коли відкривається клапан. Тиск навантаження, помножений на ефективну різницю площ між A1 і A2, плюс сила пружини, має бути подолано керуючим тиском, що діє на площу A3. Ця математична залежність забезпечує передбачувану роботу в різних умовах навантаження.
Два основних типи конфігурації
Зворотні клапани з пілотним управлінням поставляються в конфігураціях SV і SL, кожна з яких відповідає різним вимогам схеми. Тип SV має внутрішню дренажну систему, де пілотна камера повертається назад до порту A. Ця компактна конструкція добре працює, коли порт A підключається до резервуара або низького тиску, зберігаючи простоту встановлення та мінімізуючи зовнішні з’єднання.
Конфігурація SL додає окремий зовнішній дренажний порт Y. Таке розташування виявляється необхідним, коли порт A переносить значний тиск, який може заважати роботі пілотного пристрою. Завдяки незалежному маршрутизуванню дренажу контрольної камери клапан працює надійно навіть із попередньо навантаженими портами А або під тиском. Площа кільця A4, менша за A3, визначає ефективну площу регулювання в клапанах SL.
Вибір між SV і SL залежить від конструкції схеми. Якщо тиск у порту A залишається близьким до атмосферного, зазвичай достатньо простішої версії SV. Коли порт A відчуває значний тиск або з’єднується з іншим компонентом під тиском, конфігурація SL запобігає небажаному втручанню пілота.
Функція декомпресії
Стандартні зворотні клапани з пілотним приводом можуть створювати значні стрибки тиску під час відкриття під високим навантаженням. Раптове скидання уловленого тиску створює гідравлічний удар, який напружує компоненти та створює шум. Щоб вирішити цю проблему, виробники розробили декомпресійний варіант А-типу.
Механізм декомпресії містить невеликий кульовий клапан, який відкривається трохи перед основною тарілкою. Це дозволяє контролювати зниження тиску в контрольному об’ємі, зазвичай обмежуючи падіння тиску до 50 бар. Для клапана розміру 10 контрольний об’єм складає близько 2,5 кубічних сантиметрів, який має розжатися, перш ніж відбудеться повне відкриття.
Процес декомпресії додає коротку затримку реакції клапана, але значно зменшує навантаження на систему. Застосування, пов’язані з великими циліндрами або великими інерційними навантаженнями, особливо виграють від цієї функції. Компроміс між часом відгуку та безперебійною роботою вимагає ретельного розгляду під час проектування системи.
Діапазон розмірів і пропускна здатність
Зворотні клапани з пілотним управлінням серії SV охоплюють розміри від 06 до 32 відповідно до стандарту ISO 5781. Кожне позначення розміру приблизно відповідає номінальному діаметру порту в міліметрах, поділеному приблизно на 1,6. Ця стандартизація допомагає інженерам швидко оцінити пропускну здатність клапана та вимоги до монтажу.
Ручка клапанів розміру 06 і 10 пропускає до 150 літрів на хвилину, вагою від 0,8 до 1,8 кілограма. Ці компактні агрегати вписуються у вузький простір, забезпечуючи надійне утримання навантаження для малих та середніх циліндрів. Невеликий контрольний об’єм від 1,2 до 2,5 кубічних сантиметрів забезпечує швидкий час відгуку.
Середні розміри 16 і 20 забезпечують потік від 150 до 300 літрів на хвилину. Фізичні розміри відповідно збільшуються: клапани розміру 20 важать близько 7,8 кілограма. Більші контрольні об’єми від 5 до 10,8 кубічних сантиметрів вимагають більше пілотного масла, але справляються з пропорційно більшими силами потоку.
Клапани розміру 25 і 32 призначені для важких умов експлуатації з пропускною здатністю до 550 літрів на хвилину. Ці значні клапани важать від 8 до 12 кілограмів і потребують надійного кріплення. Контрольний об’єм від 12 до 19,27 кубічних сантиметрів забезпечує достатню силу керування навіть при максимальному тиску навантаження.
Рекомендації щодо встановлення

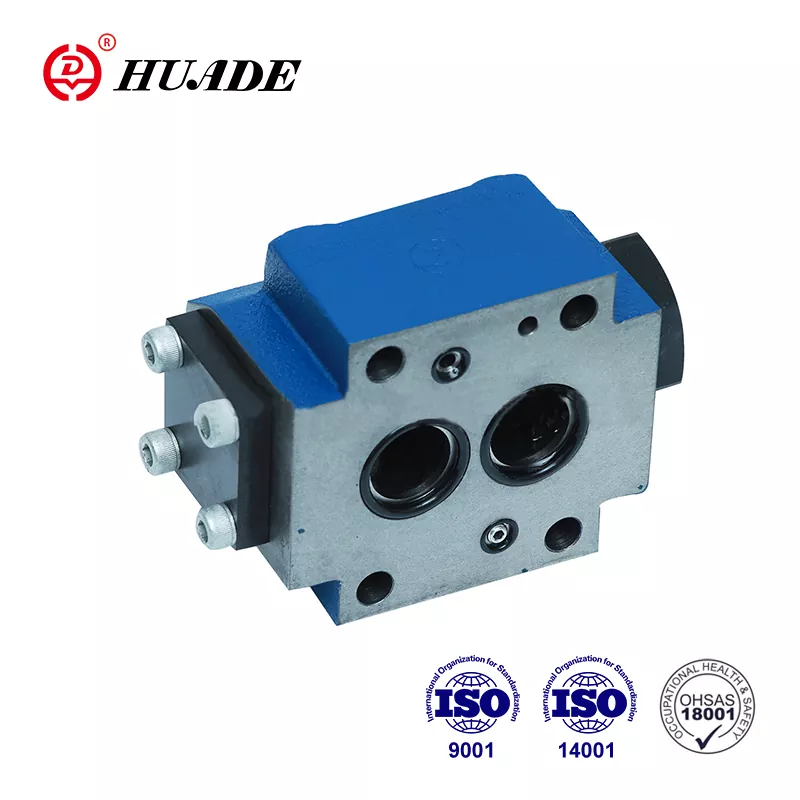

Правильний монтаж забезпечує тривалий термін служби і надійну роботу. Зворотний клапан SV з пілотним керуванням зазвичай встановлюється на опорну плиту відповідно до стандартів інтерфейсу ISO 5781. Шорсткість монтажної поверхні повинна становити не більше 1 мікрометра, щоб запобігти шляхам витоку навколо ущільнювальної прокладки.
Монтажні болти необхідно закрутити належним чином, щоб забезпечити належне ущільнення без деформації корпусу клапана. Стандартні характеристики передбачають 75 ньютон-метрів із коефіцієнтом тертя 0,14. Для клапанів розміру 10 використовуються чотири болти M10 довжиною 50 міліметрів, тоді як для розміру 32 потрібно шість болтів M10 довжиною 85 міліметрів. Нерівномірний розподіл крутного моменту може деформувати монтажну поверхню та порушити цілісність ущільнення.
Орієнтація, як правило, не має значення для зворотних клапанів з пілотним керуванням, оскільки вони залежать від сили тиску, а не сили тяжіння. Однак монтажне положення має забезпечувати легкий доступ до функцій регулювання, якщо вони є. Розгляньте розташування пілотних і дренажних отворів під час планування з’єднань трубопроводів, щоб мінімізувати прокладку зовнішніх ліній.
Вимоги до гідравлічної рідини
Зворотний клапан SV з пілотним керуванням надійно працює зі стандартними гідравлічними оливами на мінеральній основі, що відповідають специфікаціям HL або HLP. Робоча в'язкість коливається від 2,8 до 500 квадратних міліметрів на секунду, хоча оптимальна продуктивність досягається між 16 і 46 сантистоксами при 40 градусах Цельсія. Нижча в’язкість зменшує падіння тиску, але може збільшити витік, а вища в’язкість – навпаки.
Температурні обмеження залежать від матеріалів ущільнення. Стандартні нітрилові гумові ущільнення витримують температуру від мінус 30 до плюс 80 градусів Цельсія, що підходить для більшості промислових середовищ. Застосування, пов’язані з високими температурами або синтетичними рідинами, виграють від фторвуглецевих ущільнень, які витримують температури від мінус 20 до плюс 80 градусів, водночас стійкі до агресивних середовищ. Біорозкладні рідини, такі як HETG, також часто потребують фторуглецевих ущільнень.
Чистота рідини безпосередньо впливає на термін служби та надійність клапана. Рекомендований рівень забруднення ISO 4406 20/18/15 означає не більше 5000 частинок на мілілітр розміром понад 4 мікрометри, 1300 частинок вище 6 мікрометрів і 320 частинок вище 14 мікрометрів. Належна фільтрація відповідно до стандарту Bosch Rexroth RE 50070 підтримує ці межі та запобігає передчасному зносу.
Загальні сценарії застосування
Будівельне обладнання є одним із найбільших ринків для пілотних зворотних клапанів. Циліндри стріли екскаватора потребують надійного утримання вантажу, щоб запобігти падінню руки, коли оператор відпускає елементи керування. Пілотний зворотний клапан SV, встановлений у кожному порту циліндра, забезпечує цю функцію безпеки. Коли оператор натискає важіль керування, тиск пілота від напрямного клапана відкриває зворотні клапани, дозволяючи контрольоване опускання.
Машини для лиття під тиском використовують ці клапани для фіксації затискних циліндрів форми. Задіяні величезні сили, які часто перевищують 100 кілоньютонів, вимагають утримання навантаження без витоку. Два пілотних зворотних клапана в резервній конфігурації відповідають категорії безпеки 3 згідно зі стандартами EN ISO 13849. Якщо один клапан виходить з ладу, другий підтримує навантаження, поки технічне обслуговування не зможе вирішити проблему.
Підйомне обладнання поєднує в собі зворотні клапани з пілотним управлінням і клапани регулювання потоку для плавного спуску вантажу. Зворотний клапан запобігає неконтрольованому падінню, а окрема дросельна заслінка вимірює швидкість випуску. Таке розташування відповідає вимогам ANSI B30.5 для систем безпеки кранів і підйомників. Пілотний сигнал надходить від керуючого клапана оператора, гарантуючи, що свідома дія передує будь-якому опусканню.
Експлуатаційні характеристики
Падіння тиску через пілотний зворотний клапан SV у напрямку вільного потоку змінюється залежно від розміру та швидкості потоку. Клапан розміру 32, що пропускає 400 літрів на хвилину, зазвичай демонструє втрату тиску приблизно 20 бар. Цей відносно низький опір робить клапан ефективним під час нормальної роботи, коли часто змінюються навантаження вгору та вниз.
Коефіцієнт керуючого тиску визначає характеристики керування. Для клапанів без декомпресії тиск пілотного клапана має дорівнювати тиску навантаження плюс 2-5 бар, щоб гарантувати відкриття. Декомпресійні версії демонструють більше варіацій із смугою розкиду плюс або мінус 10 бар залежно від швидкості потоку та стану клапана. Ця зміна відображає поетапний процес відкриття, оскільки кульовий кран скидає тиск перед тим, як головна тарілка рухається.
Час відгуку має значення в додатках, які вимагають швидкого зняття навантаження. Проміжок часу між застосуванням пілотного тиску та досягненням повного потоку залежить від контрольного об’єму та потужності пілотного потоку. Клапани меншого розміру реагують менше ніж за 50 мілісекунд, тоді як більшим блокам може знадобитися від 100 до 200 мілісекунд. Додавання декомпресії трохи збільшує цей час, але залишається прийнятним для більшості промислових цілей.
Варіанти тиску крекінгу
Попереднє натяг пружини в зворотному клапані SV з пілотним керуванням визначає його тиск розтріскування в напрямку вільного потоку. Виробники зазвичай пропонують чотири стандартні варіанти: 1,5, 3, 6 і 10 бар для менших розмірів або 2,5, 5, 7,5 і 10 бар для більших клапанів. Ця регульована функція дозволяє адаптувати клапан до конкретних вимог контуру.
Нижчий тиск крекінгу мінімізує втрати енергії під час нормальної роботи, але може призвести до незначного зворотного витоку під високим навантаженням. Застосування, що віддають перевагу ефективності над абсолютним ущільненням, часто вказують параметри 1,5 або 2,5 бар. Зменшення сили пружини також означає, що для відкриття клапана у зворотному напрямку потрібен менший тиск керуючого механізму.
Більш високий тиск розтріскування покращує герметичність за екстремальних умов і запобігає ненавмисному відкриттю через коливання тиску. У важкій будівельній техніці та критично важливих для безпеки установках часто використовуються налаштування 6 або 10 бар. Потужніше зусилля пружини забезпечує додатковий захист від пошкодження ущільнення, але збільшує як передній перепад тиску, так і необхідний тиск керування.
Порівняння з альтернативними типами клапанів
Прості зворотні клапани коштують значно дешевше, ніж пілотні версії, але не мають можливості зворотного відкриття. Швидкість їх витоку від 5 до 10 мілілітрів на хвилину під навантаженням виявляється неприйнятною для застосувань, що вимагають тривалого утримання позиції. Зворотний клапан SV з пілотним керуванням покращує ефективність витоків у п’ятдесят разів, додаючи функцію контрольованого випуску.
Противажні клапани забезпечують аналогічне утримання навантаження з інтегрованим скиданням тиску та контролем потоку. Ці клапани добре працюють для перевантажень, таких як вертикальні циліндри, де сила тяжіння сприяє руху. Однак вони зазвичай коштують дорожче, ніж пілотні зворотні клапани, і створюють додатковий перепад тиску в обох напрямках. Зворотний клапан SV з пілотним управлінням найкраще підходить, коли важливий вільний потік в одному напрямку.
Зворотні клапани з подвійним пілотом забезпечують резервне утримання навантаження для важливих для безпеки застосувань. Кожен клапан може незалежно витримувати повне навантаження, відповідаючи вищим категоріям безпеки. Збільшення вартості та складності мають сенс лише тоді, коли нормативні акти чи оцінка ризиків вимагають надмірності. Зворотні клапани з одним пілотом достатні для більшості промислових застосувань за умови відповідного розміру та обслуговування.
Розмір і процес вибору
Визначення правильного розміру зворотного клапана з пілотним управлінням SV починається з вимог до витрати. Розрахуйте максимальну швидкість потоку через клапан в обох напрямках, включаючи будь-які одночасні операції. Виберіть розмір клапана, який забезпечує цей потік із прийнятним падінням тиску, як правило, менше 20 бар для вільного напрямку потоку.
Переконайтеся, що робочий тиск залишається в межах максимального значення 315 бар клапана. Включіть фактори безпеки та враховуйте стрибки тиску внаслідок швидкого закриття клапана або зупинки насоса. Джерело пілотного тиску має надійно забезпечувати принаймні 5 барів вище максимального тиску навантаження, щоб забезпечити послідовне відкриття.
Виберіть між конфігураціями SV і SL на основі умов порту A. Якщо цей порт підключається до бака або залишається без тиску, простіша конструкція SV працює добре. Якщо через порт A створюється значний тиск або живляться інші компоненти, укажіть версію SL із зовнішнім дренажем. Проведіть порт Y до резервуара через труби відповідного розміру.
Вирішіть, чи потрібна декомпресія, оцінивши потенційний удар тиску. Системи з великими захопленими об’ємами або чутливими компонентами виграють від версії А-типу. Невелика затримка відповіді рідко викликає проблеми в типових промислових циклах. Стандартні версії без декомпресії коштують дешевше і реагують швидше для додатків, де ударне навантаження не є проблемою.
Читання кодів замовлення
Виробники використовують систематичні коди позначення для визначення конфігурації зворотних клапанів з пілотним керуванням. Типовий код, як-от SV 10 PA1-4X, розбивається на окремі елементи. Перші літери позначають тип клапана, SV для внутрішнього дренажу або SL для зовнішнього. Наступне число вказує на позначення розміру, в даному випадку 10.
Наступна позиція показує спосіб монтажу, де P позначає підкладку, а G означає різьбові отвори. Буква A з’являється, коли включена декомпресія, інакше ця позиція порожня. Число означає вибір тиску розтріскування від 1 до 4, що відповідає зростаючим параметрам попереднього натягу пружини.
Суфікс 4X визначає поточне покоління серії, вказуючи на вдосконалення дизайну та оновлені характеристики. Кільна риска в кінці часто ставиться перед додатковими параметрами, як-от матеріал ущільнення, при цьому V позначає фторвуглець замість стандартного нітрилу. Розуміння цих кодів допомагає точно передавати вимоги постачальникам і гарантує отримання правильної конфігурації.
Вимоги до технічного обслуговування
Регулярна перевірка забезпечує надійну роботу пілотних зворотних клапанів. Кожні 5000 годин роботи перевіряйте рівень забруднення гідравлічної рідини та замінюйте фільтруючі елементи, якщо чистота перевищує ISO 4406 20/18/15. Погіршення якості рідини прискорює знос ущільнювачів і дозволяє абразивним частинкам пошкодити посадочні поверхні.
Зовнішній витік навколо корпусу клапана зазвичай вказує на погіршення якості ущільнення, яке потребує заміни. Внутрішній витік проявляється як поступовий дрейф навантаження, коли клапан повинен утримувати положення. Зніміть і розберіть клапан, щоб перевірити посадкову поверхню тарілочки на наявність зносу або забруднення. Легке полірування може відновити герметичність при незначних пошкодженнях, але глибокі подряпини вимагають заміни тарельчатки.
Проблеми з пілотним керуванням проявляються у вигляді повільного відкриття або нездатності відпустити навантаження. Переконайтеся, що відповідний керуючий тиск досягає порту X за допомогою манометра під час роботи. Низький тиск може виникнути внаслідок недостатнього розміру пілотних ліній, надмірної довжини або обмежень. Перевірте пілотну тарілку та поршень керування на предмет забруднення чи пошкоджень, які можуть спричинити заклинювання.
Усунення поширених проблем
Коли пілотний зворотний клапан SV протікає в напрямку блокування, слід дослідити кілька причин. Частинки забруднення, що застрягли між кришкою та сідлом, перешкоджають повному закриттю. Промивання системи чистим маслом іноді видаляє сміття, але може знадобитися розбирання та ретельне очищення. Переконайтеся, що фільтрація рідини відповідає специфікаціям, щоб запобігти повторенню.
Знос тарельчатого сидіння внаслідок повторного удару або кавітації створює шляхи витоку, які очищення не може виправити. Огляньте поверхні для сидіння під час технічного обслуговування на наявність ознак ерозії або механічних пошкоджень. Компоненти для заміни сідла доступні для більшості клапанів, хоча значні пошкодження можуть вимагати повної заміни клапана. Встановлення клапанів декомпресійного типу зменшує сили удару, які викликають передчасний знос.
Клапани, які не відкриваються, незважаючи на відповідний керуючий тиск, часто страждають від забруднення, що зв’язує керуючий поршень. Утворення осаду внаслідок розпаду рідини або потрапляння бруду може обмежити рух поршня. Повне розбирання з очищенням розчинником зазвичай відновлює роботу. Подумайте про покращення фільтрації рідини та скорочення інтервалів заміни, щоб запобігти накопиченню забруднення.
Міркування щодо безпеки
Зворотний клапан SV з пілотним управлінням виконує важливі функції безпеки в багатьох сферах застосування. Несправність може призвести до неконтрольованого опускання вантажу, пошкодження обладнання або травмування оператора. Критичні для безпеки схеми повинні включати резервні клапани або резервні системи відповідно до застосовних стандартів, таких як EN ISO 13849, щодо безпеки машин.
Регулярне функціональне тестування перевіряє належну роботу за фактичних умов навантаження. Це включає зміну вантажу, відстежуючи дрейф або неочікуваний рух. Задокументуйте результати тестування та досліджуйте будь-які аномалії перед поверненням обладнання в експлуатацію. Замініть клапани, які демонструють погіршену продуктивність, перш ніж виникне повна несправність.
Втрата тиску в пілоті становить значну небезпеку, оскільки може призвести до ненавмисного скидання навантаження. Сконструюйте схеми, щоб гарантувати, що контрольний тиск залишається доступним під час усіх нормальних операцій. Розгляньте можливість використання окремих джерел пілотного тиску незалежно від основної системи для додаткової надійності. Встановіть реле тиску, щоб попередити операторів, коли тиск керуючого падає нижче безпечного мінімуму.
Економічні міркування
Зворотний клапан SV з пілотним управлінням коштує приблизно в два-три рази дорожче, ніж звичайні зворотні клапани, але забезпечує значно кращу продуктивність. Ця надбавка до ціни забезпечує точний контроль, мінімальний витік і подовжений термін служби. Для застосувань, які вимагають надійного утримання навантаження, підвищена вартість є розумною інвестицією порівняно з альтернативами.
Більші розміри клапанів демонструють більшу різницю в ціні. Клапан розміру 32 із декомпресією та зовнішнім зливом може в десять разів перевищувати вартість базового зворотного клапана такого ж розміру. Однак пілотна конструкція може усунути потребу в додаткових компонентах, таких як урівноважні клапани або окремі механізми блокування. Оцініть загальну вартість системи, а не ціни окремих компонентів.
Енергоефективність впливає на експлуатаційні витрати протягом терміну служби клапана. Низький перепад тиску в напрямку вільного потоку зменшує споживання електроенергії порівняно з багатьма альтернативами. Зниження тиску в системі на 5 бар при 100 літрах на хвилину економить приблизно 100 Вт постійно. Ці заощадження накопичуються суттєво в системах, які часто перемикаються.
Екологічна адаптивність
Сучасні пілотні зворотні клапани вміщують біологічно розкладані гідравлічні рідини, які набувають популярності для захисту навколишнього середовища. Рідини, що відповідають специфікаціям HETG (на основі рослинної олії), потребують фторуглецевих ущільнень замість стандартного нітрилу. Ця сумісність дозволяє виконувати екологічно свідомі операції без шкоди для продуктивності чи надійності.
Екстремальні температури впливають на роботу клапана через зміни в’язкості рідини та властивості матеріалу ущільнення. Холодне середовище збільшує в'язкість, підвищуючи перепади тиску та потенційно сповільнюючи реакцію. Фторуглеродні ущільнювачі переносять нижчі температури краще, ніж нітрилові для застосування в холодну погоду. Високі температури знижують в'язкість і прискорюють деградацію ущільнювачів, що вимагає коротших інтервалів обслуговування.
Корозійне середовище може вимагати спеціальної обробки поверхні, крім стандартного цинкування. Для морських застосувань часто потрібен додатковий захист від корозії за допомогою жорсткого анодування або спеціальних покриттів. Обговоріть умови навколишнього середовища з виробниками, вибираючи клапани для важких умов експлуатації, щоб забезпечити належний захист і очікуваний термін служби.
Майбутні розробки
Інтеграція датчиків представляє нову тенденцію для пілотних зворотних клапанів. Вбудовані датчики тиску можуть відстежувати тиск навантаження, тиск керуючого пристрою та витік у режимі реального часу. Ці дані дозволяють прогнозувати технічне обслуговування шляхом виявлення погіршення перед повним виходом з ладу. Бездротове підключення дозволить дистанційно контролювати критичні клапани на великих установках.
Розумні клапани з вбудованими мікропроцесорами можуть автоматично регулювати характеристики залежно від умов експлуатації. Змінний тиск розтріскування, адаптований до ваги навантаження, може оптимізувати ефективність, зберігаючи безпеку. Можливості самодіагностики попередять обслуговуючий персонал про проблеми, що виникають, і керуватимуть процедурами усунення несправностей.
Досягнення матеріалознавства обіцяють покращену герметичність і подовжений термін служби. Нові полімерні сполуки пропонують кращу зносостійкість і ширшу хімічну сумісність. Спеціальні покриття зменшують тертя та запобігають злипанню частинок. Ці розробки підвищать надійність, потенційно зменшивши розмір клапана для заданої пропускної здатності.
Висновок
Зворотний клапан SV з пілотним управлінням забезпечує необхідний контроль гідравлічних систем, які потребують надійного утримання навантаження та контрольованого випуску. Його унікальна конструкція поєднує в собі здатність блокування зворотних клапанів з керованістю напрямних клапанів. Розуміння принципів роботи, правильного розміру та вимог до обслуговування гарантує успішне застосування.
Вибір відповідної конфігурації вимагає ретельного аналізу системних вимог, включаючи швидкість потоку, рівні тиску та схему схеми. Вибір між стандартною версією SV і SL із зовнішнім дренажем залежить від умов порту A. Функції декомпресії сприяють додаткам, чутливим до ударів тиску. Варіанти матеріалів адаптуються до різних рідин і умов навколишнього середовища.
Регулярне технічне обслуговування та перевірка зберігають продуктивність протягом усього терміну служби клапана. Моніторинг якості рідини, перевірка на наявність витоків і перевірка функції пілота завчасно виявляє проблеми. Критичні для безпеки програми вимагають особливої уваги до тестування та документації. При правильному застосуванні та догляді зворотні клапани з пілотним керуванням забезпечують роки надійної служби, захищаючи обладнання та персонал.
