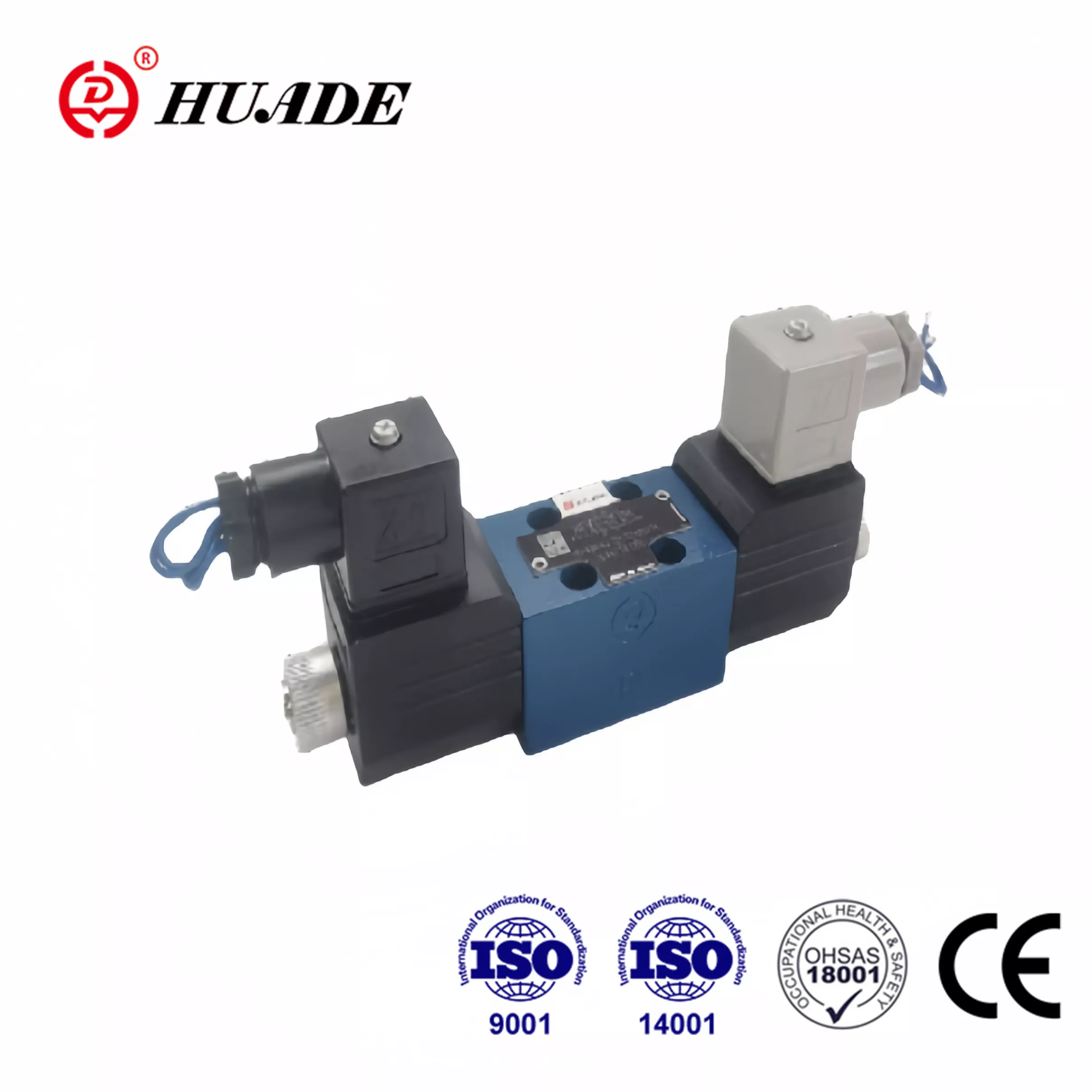

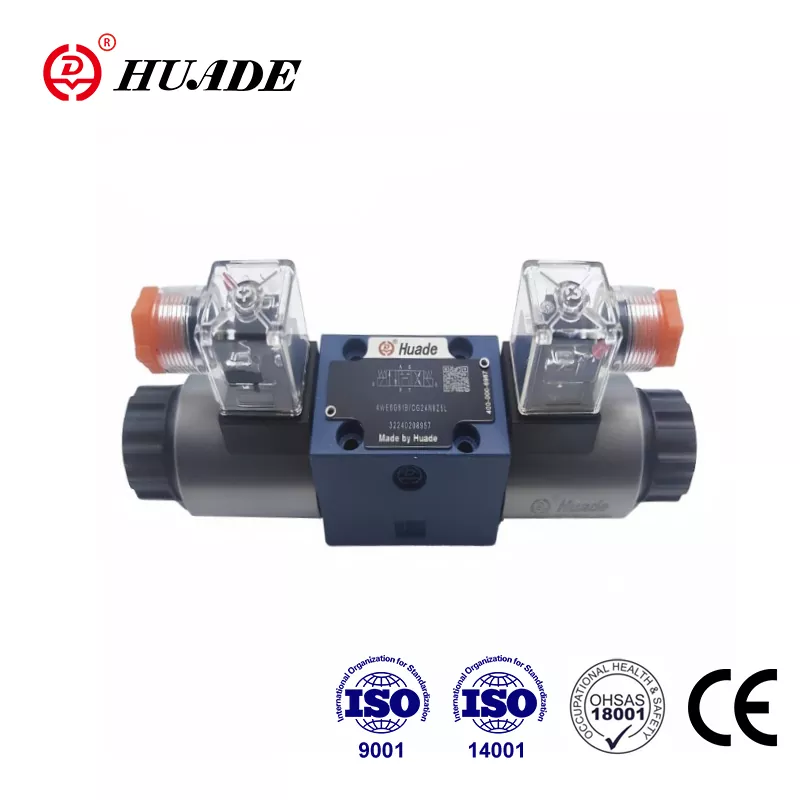

Коли люди шукають "керівний клапан WE 4 для Rexroth", вони зазвичай дивляться на один із найпоширеніших гідравлічних компонентів у промислових машинах. Хоча назва може трохи заплутати. Більшість людей насправді мають на увазі під «WE 4» клапан Rexroth серії WE 6 із 4-ходовою функцією. «4» означає чотири основні порти на клапані, тоді як «6» вказує на позначення розміру, яке відповідає промисловому стандарту NG6 або CETOP 3.
Це розрізнення має значення, тому що якщо ви замовляєте запчастини або проектуєте систему, вам потрібно точно знати, з чим ви працюєте. Напрямний регулюючий клапан Rexroth у цій категорії десятиліттями був робочою конячкою в гідравлічних системах, і є вагомі причини, чому він залишається популярним і сьогодні.
Що робить клапан Rexroth WE 6 особливим
Напрямний регулюючий клапан Rexroth WE 6 виділяється серед багатолюдного діапазону гідравлічних клапанів, оскільки він містить серйозні характеристики в компактному корпусі. Цей клапан може витримувати тиск до 350 бар, що становить приблизно 5076 фунтів на квадратний дюйм, і швидкість потоку до 80 літрів на хвилину, якщо ви використовуєте версію електромагніта постійного струму. Для соленоїда змінного струму це падає до 60 літрів на хвилину, але цього достатньо для більшості промислових застосувань.
У клапані використовується так званий електромагніт прямої дії з мокрим штифтом. Це означає, що електромагнітна котушка знаходиться в гідравлічній олії, що допомагає їй охолоджуватися та працює тихіше. Масло також змащує рухомі частини, що подовжує термін служби клапана. Це відрізняється від деяких дешевших конструкцій, де соленоїд знаходиться поза маслом і нагрівається сильніше.
Що справді відрізняє цей регулюючий клапан, так це його відповідність міжнародним стандартам. Схема кріплення відповідає стандарту ISO 4401-03-02-0-05, який є таким самим, як американський стандарт NFPA D03. Ця стандартизація означає, що ви можете замінити клапан Rexroth на клапан NG6 іншого бренду, не змінюючи монтажну пластину чи сантехніку. Це дуже важливо, коли ви обслуговуєте старе обладнання або намагаєтеся швидко знайти запчастини.
Розуміння 4-сторонньої функції
Коли ми говоримо про 4-ходовий регулюючий клапан, ми описуємо, як клапан контролює гідравлічний потік. Клапан має чотири основні порти, зазвичай позначені P, T, A та B. Порт P підключається до вашого насоса та подає гідравлічну рідину під тиском. Порт T з’єднується з резервуаром і служить місцем повернення рідини. Порти A і B підключаються до гідравлічного циліндра або двигуна.
Клапан Rexroth WE 6 може бути налаштований як клапан 4/3, що означає чотири порти і три положення, або клапан 4/2 з чотирма портами і двома положеннями. Трипозиційна версія більш поширена, оскільки вона дає вам нейтральне центральне положення, куди клапан повертається, коли ви вимикаєте електричний сигнал.
Різні центральні позиції роблять різні речі. Закритий центр, який Rexroth називає золотником «C», блокує всі порти в середньому положенні, але з’єднує A і B з баком. Це корисно, коли потрібно утримати вантаж на місці. Відкритий центр, позначений як «G» або «T» у системі Rexroth, з’єднує насос безпосередньо з резервуаром у нейтральному положенні, одночасно блокуючи A та B. Це те, що ви використовували б із шестеренчастим насосом із фіксованим об’ємом, оскільки він дозволяє насосу розвантажуватися, коли нічого не рухається.
Конфігурація котушки "E" також популярна. Він блокує насос, але з’єднує A, B і T разом у центрі. А якщо вам потрібна максимальна утримуюча сила, котушка «H» повністю блокує всі чотири порти в нейтральному положенні. Це те, що машиністи використовують для робочих затискачів, тому що після встановлення затискача практично немає витоку.
Як клапан Rexroth порівнюється з конкурентами
Ринок напрямних регулюючих клапанів NG6 є конкурентоспроможним, а Parker Hannifin і Eaton Vickers пропонують аналогічні продукти. Усі три основні бренди виробляють вентилі, які фізично взаємозамінні, оскільки вони відповідають одному стандарту CETOP 3. Це змушує ваше рішення про покупку зводитися до деталей продуктивності, ціни та того, як швидко ви зможете отримати клапан.
Rexroth WE 6 і Vickers DG4V-3 мають максимальну продуктивність 80 літрів на хвилину та 350 бар на головних портах. Серія Parker D3W заявляє про вищу пропускну здатність до 150 літрів на хвилину в тому самому розмірі D03. Це може мати значення, якщо ви розширюєте межі, але для більшості застосувань клапан Rexroth забезпечує велику пропускну здатність.
Однією з областей, де виявляються відмінності, є номінальний тиск у порту резервуара. Клапан Rexroth зазвичай допускає протитиск 160 бар на Т-порт для певних типів золотників. D3W від Parker досягає 210 бар, а високопродуктивна версія Vickers DG4V-3 справляється з 207 барами. Якщо у вас довгі зворотні лінії або вам потрібно контролювати зворотний тиск, це може вплинути на ваш вибір.
Щодо ціни, напрямний регулюючий клапан Rexroth зазвичай коштує близько 255 фунтів стерлінгів за базову одиницю, хоча ціни відрізняються залежно від конфігурації та місця покупки. Ви можете знайти ці клапани через промислових дистриб’юторів, на eBay для вживаних або зайвих одиниць, а також через основних постачальників, таких як RS Online.
Чому чистота рідини важливіша, ніж ви думаєте
Ось те, що застає зненацька багатьох людей щодо клапана Rexroth WE 6. Незважаючи на те, що він міцний і може витримувати тиск 350 бар, він напрочуд чутливий до брудної гідравлічної оливи. Точне прилягання між котушкою та отвором дозволяє клапану герметизуватися під високим тиском, але той самий жорсткий зазор, зазвичай від 3 до 13 мікрон, означає, що частинки можуть застрягти.
Коли забруднювачі потрапляють у цю невелику щілину, вони створюють те, що в промисловості називають золотниковим зчепленням або блокуванням мулу. Котушка застрягає і не рухається, навіть коли на соленоїд подається напруга. Якщо ви використовуєте електромагніти змінного струму, це може фактично спалити котушку, оскільки вона залишається в режимі високого пускового струму замість того, щоб опускатися до утримуючого струму, коли котушка рухається.
Rexroth визначає, що ваша гідравлічна система повинна підтримувати клас чистоти ISO 4406 20/18/15. Це не просто пропозиція. Хороша фільтрація та запобігання потраплянню забруднень у вашу систему – це, мабуть, найважливіша річ, яку ви можете зробити, щоб підтримувати надійну роботу своїх регулювальних клапанів. Це важливіше, ніж покупка найдорожчого клапана чи переробка електричних елементів керування.
Правильна процедура технічного обслуговування включає перевірку елементів фільтра на основі різниці тиску, підтримання охолодження масла та стеження за тим, щоб вода не потрапила в систему. Стара гідравлічна приказка полягає в тому, щоб масло було «чистим, прохолодним і сухим», і це справді є ключем до тривалого терміну служби клапана.
Електричні підключення та захист
Клапан Rexroth WE 6 поставляється з різними параметрами напруги. Ви можете отримати 24 В постійного струму, що є звичайним для мобільного обладнання та нових промислових машин. Існує також 230 В змінного струму для старих промислових систем і 110 В постійного струму для деяких спеціалізованих програм. Соленоїди змінного та постійного струму є взаємозамінними на одному корпусі клапана, що дає вам гнучкість, якщо ви оновлюєте систему.
Коли ви вимикаєте живлення електромагнітного клапана, він створює стрибок напруги. Це лише фізика, але це може спричинити проблеми з вашою електронікою керування, якщо ви не будете поводитися з нею належним чином. Вам або потрібен зовнішній захист від перенапруг у вашій електричній панелі, або ви можете замовити клапан із роз’ємом із вбудованим придушенням перешкод.
Клапан також пропонує параметри ручного керування. Стандартне ручне керування дозволяє техніку рухати котушку, натискаючи кнопку, коли живлення вимкнено. Це безцінне під час усунення несправностей або введення в експлуатацію. Існує також опція грибоподібної кнопки з фіксатором, який фіксує клапан у ручному положенні, доки ви його не витягнете.
Коли використовувати цей клапан, а коли шукати в іншому місці
Напрямний регулюючий клапан Rexroth WE 6 відрізняється простим керуванням. Якщо вам потрібен гідравлічний циліндр для висунення або втягування або двигун для ввімкнення та реверсу, цей клапан виконає цю роботу надійно та економічно. Це стандартне обладнання для будівельних машин, сільськогосподарського обладнання, верстатів і загальної промислової гідравліки.
Чого цей клапан не робить, так це пропорційного керування. Ви не можете плавно змінювати швидкість потоку або регулювати швидкість приводу за допомогою простого регулюючого клапана. Якщо вам це потрібно, натомість ви дивитесь на серію пропорційних клапанів Rexroth 4WRA або 4WREE. Ці клапани мають пропорційні соленоїди, електронний зворотний зв’язок і датчики положення, які дозволяють безперервно контролювати положення золотника на основі аналогового сигналу.
Різниця у вартості істотна. Пропорційний розподільний клапан може коштувати понад 2000 доларів США, тоді як базовий розподільний клапан WE 6 коштує трохи менше. Для програм, яким потрібні лише окремі позиції, витрачати додаткові гроші на пропорційне керування не має сенсу. Простіший клапан надійніший, легший в обслуговуванні та виконує саме те, що вам потрібно.
Для небезпечних місць компанія Rexroth пропонує вибухозахищені версії клапана WE 6 з рейтингом Ex ib IIC T6. Це те, що ви б використовували на хімічних заводах або нафтопереробних заводах, де існує ризик вибухонебезпечної атмосфери. Конструкція клапана така ж, але електричні компоненти відповідають стандартам внутрішньої безпеки.
Рекомендації щодо встановлення та проектування системи
Правильне встановлення напрямного регулюючого клапана Rexroth значно впливає на його ефективність. Клапан монтується на підкладці, яка прикручується до колектора або гідравлічного блоку. Підкладка має отвори, які підключаються до вашої сантехніки. Переконайтеся, що ви використовуєте підкладку CETOP 3, яка відповідає малюнку порту клапана.
Ви можете встановити клапан в будь-якій орієнтації, але вам потрібно подумати про тепловіддачу. Підкладка повинна мати теплопровідність принаймні 36,2 Вт/мК, і якщо ви встановлюєте кілька клапанів на одному колекторі, дотримуйтеся щонайменше 55 мм між центрами. Електромагнітні котушки можуть повертатися на 90 градусів, що допомагає, коли ви працюєте в обмеженому просторі або потрібно орієнтувати електричні з’єднання певним чином.
Одна річ, на яку слід стежити, це обмеження потоку. Незважаючи на те, що клапан розрахований на 80 літрів на хвилину, якщо умови вашої системи можуть збільшити потік під час перехідних процесів або перемикань, вам потрібно встановити картриджний дросель у напірній лінії. Без цього існує ризик коливання золотника або нестабільної поведінки, коли ви працюєте поблизу межі пропускної здатності клапана.
Обмеження тиску в порту резервуара є ще одним аспектом конструкції. Для типів золотників, позначених «A» або «B», якщо ви працюєте під тиском, який може підштовхнути порт резервуара до 160 бар, вам потрібно розглядати цей порт як лінію зливу, а не як лінію повернення. Або направте його окремо до резервуара з мінімальним зворотним тиском, або виберіть інший клапан з вищими параметрами порту резервуара.
Усунення поширених проблем
Якщо гідравлічна система з розподільним клапаном Rexroth не працює належним чином, є логічний спосіб з’ясувати, що не так. Почніть з ручного перевизначення. Якщо ви можете перемістити котушку вручну, а привід працює, ваша проблема полягає в електриці. Перевірте джерело живлення, підключення проводів і сигнали керування. Якщо ручне перевизначення також не рухає котушку, у вас механічна проблема.
Механічні проблеми зазвичай зводяться до забруднення або пошкодження. Якщо клапан працював у брудному маслі, можливо, золотник застряг. Іноді ви можете звільнити його, увімкнувши ручне керування, злегка постукуючи по корпусу клапана, але якщо забруднення серйозне, вам потрібно розібрати та очистити клапан або замінити його.
Електричні збої часто проявляються у вигляді згоряння котушок соленоїда. Якщо ви вимірюєте нескінченний опір на клемах котушки, котушка розімкнута і потребує заміни. Низький опір може свідчити про замикання. Звичайні котушки постійного струму зазвичай показують від 10 до 50 Ом залежно від номінальної напруги. Котушки змінного струму показують нижчі показники, часто приблизно від 3 до 8 Ом.
Витік є ще однією поширеною проблемою зі старими клапанами. Ущільнення, які запобігають витіканню масла назовні, і ущільнення, яке запобігає внутрішньому витоку через котушку, з часом зношуються. Зовнішні витоки очевидні, але внутрішні витоки проявляються у вигляді дрейфуючих приводів або втрати утримуючої сили. Заміна комплекту ущільнювачів зазвичай виправляє це, і Rexroth надає детальні інструкції щодо відновлення у своїй документації з технічного обслуговування.
Більше зображення гідравлічного керування
Направлений регулюючий клапан Rexroth WE 6 являє собою зрілу технологію, яка перевірила себе протягом десятиліть промислового використання. Це не кричущий чи високотехнологічний за сучасними стандартами, але це саме те, що вам потрібно для надійного гідравлічного керування. Клапан добре виконує одну роботу, він виготовлений за стандартом якості та дотримується галузевих умов, які спрощують роботу.
Для систем, які потребують понад 80 літрів на хвилину, Rexroth пропонує серію пілотних клапанів WEH. У них використовується невеликий клапан типу WE 6 як пілотний ступінь для керування набагато більшою основною золотницею. Серія WEH масштабується до розміру NG32 і може обробляти понад 1000 літрів на хвилину. Той факт, що навіть ці великі клапани покладаються на конструкцію WE 6 як пілотний етап, показує, наскільки фундаментальною є ця архітектура клапана для гідравлічного керування.
Коли ви вибираєте напрямний регулюючий клапан для нової системи або замінюєте існуюче обладнання, серія Rexroth WE 6 заслуговує на серйозну увагу. Він забезпечує високу продуктивність під тиском, хорошу швидкість потоку та доведену надійність, якщо ви належним чином обслуговуєте свою гідравлічну систему. Стандартизоване кріплення означає, що ви не прив’язані до одного постачальника, але інженерна якість і підтримка Rexroth роблять їх надійним вибором для цього важливого компонента.
Розуміння того, що насправді означає "WE 4", знання обмежень продуктивності та усвідомлення того, чому чистота рідини так важлива, допоможе вам отримати максимальну віддачу від цих клапанів. Якщо ви обслуговуєте парк мобільного обладнання, проектуєте нову промислову машину чи усуваєте несправності гідравлічної системи, яка не працює належним чином, напрямний регулюючий клапан Rexroth залишається практичним і ефективним рішенням для потреб гідравлічного керування.
