Коли ви працюєте з гідравлічними системами, вибір правильного напрямного регулюючого клапана може перешкодити або порушити вашу роботу. Розподільник Bosch Rexroth 4WE 10 E заслужив репутацію надійної робочої конячки в промисловому застосуванні, і є вагомі причини, чому інженери постійно повертаються до нього.
Що робить клапан 4WE 10 E особливим

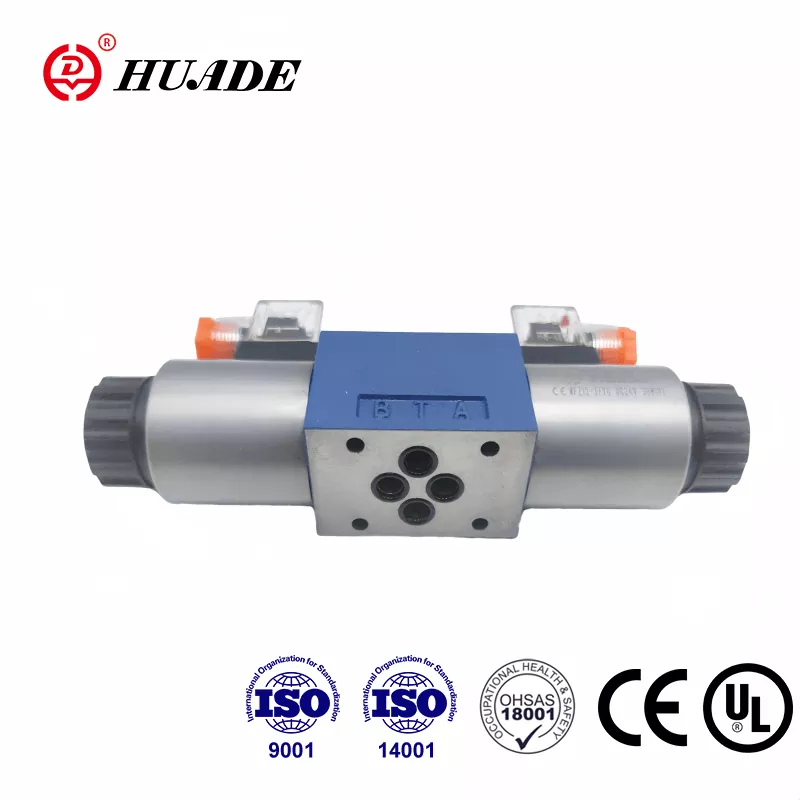

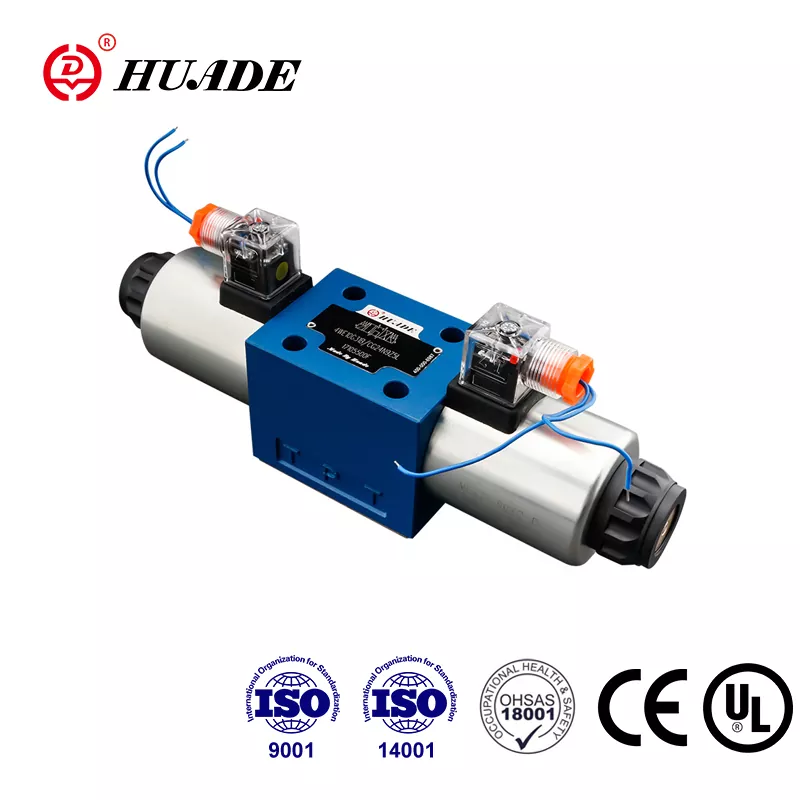

Rexroth 4WE 10 E — це електромагнітний клапан прямої дії, який контролює рух гідравлічної рідини у вашій системі. Подумайте про це як про регулятор руху для вашої гідравлічної оливи. Він повідомляє рідині, куди йти, коли зупинятися та яким шляхом йти. Цей конкретний клапан використовує електромагнітні котушки для переміщення внутрішньої золотниці, яка потім перенаправляє потік, щоб ваші гідравлічні циліндри або двигуни рухалися саме так, як вам потрібно.
Що відрізняє цей розподільний регулюючий клапан, так це його конструкція із закритим центром, позначена літерою «E» у назві. Коли клапан знаходиться в нейтральному положенні, усі порти залишаються заблокованими. Ваш гідравлічний привід утримує своє положення, не зміщуючи, що дуже важливо, коли ви піднімаєте важкі вантажі або вам потрібно тримати щось абсолютно нерухомим.
Розбивка номера моделі
Назва 4WE 10 E говорить вам усе про те, що робить цей клапан. «4» означає, що він має чотири порти для підключення ваших гідравлічних ліній. «WE» означає, що це напрямний регулюючий клапан прямої дії з електромагнітним керуванням. «10» означає його розмір, який відповідає стандарту NG10, також відомому як CETOP 5 або ISO 4401-05-04-0-05. Ця стандартизація означає, що Rexroth 4WE 10 E фізично підійде до будь-якої монтажної поверхні, призначеної для клапанів NG10, що дає вам гнучкість під час заміни старого обладнання або створення нових систем.
Позначення "E" описує конфігурацію котушки. У світі клапанів різні букви позначають різні схеми потоку. E-тип утримує всі порти закритими в центральному положенні, що робить його ідеальним, коли вам потрібно тримати вантаж нерухомо без будь-яких рухів.
Технічні можливості, які мають значення
Напрямний регулюючий клапан 4WE 10 E витримує серйозний тиск. Він може працювати при тиску до 350 бар на головних портах, що означає приблизно 5075 фунтів на квадратний дюйм. Цього достатньо для більшості важких промислових застосувань, від машин для лиття під тиском до будівельного обладнання.
Потужність потоку змінюється залежно від того, чи ви вибрали живлення постійного чи змінного струму. Версія постійного струму цього напрямного регулюючого клапана Rexroth рухається до 160 літрів на хвилину, а версія змінного струму – 120 літрів на хвилину. Ця різниця існує, оскільки котушки змінного струму виробляють більше тепла, коли клапан залишається під напругою, тому Bosch Rexroth обмежує потік, щоб запобігти проблемам перегріву.
Час реакції має значення, коли потрібні швидкі та точні рухи. 4WE 10 E вмикається через 45-70 мілісекунд і вимикається через 35-45 мілісекунд при використанні живлення постійного струму. Це достатньо швидко для більшості автоматизованих виробничих ліній. Якщо вам потрібна ще більш плавна робота, ви можете додати додаткові амортизаційні вставки, які сповільнюють перемикання передач, щоб зменшити удари у вашій системі.
Як працює закритий центр
Конфігурація золотника E-типу надає цьому клапану управління здатність утримувати навантаження. Зобразіть три позиції: по центру, зліва і справа. У центральному положенні внутрішня частина котушки блокує всі чотири порти. Порт P підключається до вашого насоса, порт T йде до резервуара, а порти A і B підключаються до приводу. Коли все залишається заблокованим, масло, що потрапило у ваш циліндр, не може витекти, тому ваш вантаж залишається там, де ви його залишили.
Увімкніть котушку "a", і котушка зсунеться вліво. Тепер порт P з’єднується з портом A, тоді як порт B зливається з портом T. Ваш привод висувається. Переключіться на котушку «b», і котушка переміститься праворуч, змінюючи схему потоку. Порт P подає в порт B, тоді як порт A повертається в резервуар, втягуючи ваш привід.
Це розташування із закритим центром ідеально підходить для таких застосувань, як підйомні столи, затискачі та преси, де утримання позиції важливіше, ніж енергоефективність. Компроміс полягає в тому, що ваш насос продовжує створювати тиск, навіть якщо нічого не рухається, що генерує тепло та витрачає енергію. Ви зазвичай поєднуєте цей Rexroth 4WE 10 E із запобіжним клапаном для захисту вашої системи.
Програми реального світу
Заводи-виробники використовують регулюючий клапан 4WE 10 E у безліч способів. Машини для лиття під тиском покладаються на нього для точного контролю затискання форми. Обладнання для лиття під тиском використовує його для точного позиціонування металевих деталей. Будівельна техніка виграє від своєї здатності утримувати ковш і стрілу на схилах без занесення.
Клапан також використовується в морському застосуванні, металообробному обладнанні та системах точного виробництва. Щоразу, коли вам потрібен гідравлічний привід, щоб залишатися під навантаженням, конструкція цього напрямного регулюючого клапана Rexroth із закритим центром забезпечує потрібне керування.
Встановлення та Монтаж
4WE 10 E встановлюється безпосередньо на підкладку, яка відповідає стандарту NG10. Цей модульний підхід спрощує встановлення та заміну. Ви можете встановлювати додаткові клапани зверху за допомогою колекторних блоків, створюючи компактні вузли клапанів, які економлять простір і зменшують кількість необхідних шлангів і фітингів.
Конструкція соленоїда з мокрим якорем пропонує практичні переваги. Змійовик знаходиться в маслі, що допомагає розсіювати тепло і зменшує шум. Ви можете повернути котушку на 360 градусів, щоб розташувати електричний роз’єм у будь-якому зручному місці. Якщо змійовик виходить з ладу, ви можете замінити його, не опорожняючи гідравлічну систему, мінімізуючи час простою.
Електричні з’єднання відповідають стандарту DIN EN 175301-803 зі ступенем захисту IP65 або IP67 залежно від конфігурації. Варіанти напруги включають 12, 24, 110 і 230 вольт як для постійного, так і для змінного струму з допустимим відхиленням плюс-мінус 10 відсотків.
Порівняння з іншими параметрами
Коли ви купуєте розподільний клапан розміру NG10, ви зустрінете альтернативи від Parker, Eaton та інших виробників. Серія Parker D3W пропонує подібні значення тиску та потоку, але перемикається повільніше, на відповідь потрібно приблизно 110 мілісекунд. Eaton DG4V-5 відповідає пропускній здатності, але не так чітко вказує свою циклічну частоту.
Rexroth 4WE 10 E виділяється своїм швидшим часом відгуку та вищою здатністю до циклів. Він може обробляти до 15 000 операцій перемикання на годину, що робить його придатним для високошвидкісних автоматизованих процесів. Опція регульованого демпфування також дає вам більше контролю над швидкістю перемикання клапана, допомагаючи вам точно налаштувати поведінку вашої системи.
Ціна залежить від технічних характеристик і місця покупки. Базові конфігурації цього напрямного регулюючого клапана Rexroth починаються приблизно від 56 доларів США, а версії зі спеціальними покриттями, спеціальною напругою або покращеними ущільненнями можуть перевищувати 1200 доларів США. Ви знайдете їх через офіційних дистриб’юторів Bosch Rexroth, промислових постачальників та онлайн-ринків. Купуючи, переконайтеся, що номер моделі точно відповідає вашим вимогам, приділяючи особливу увагу номінальній напрузі та типу котушки.
Тримайте його в роботі
Найбільшим ворогом будь-якого напрямного клапана є забруднення. Частинки бруду у вашій гідравлічній олії спричиняють залипання золотника, що призводить до нестабільної роботи або повного виходу з ладу. 4WE 10 E потребує фільтрації масла до 10 мікрон, що відповідає рівням чистоти NAS 1638 Class 9 або ISO 4406 20/18/15.
Регулярне технічне обслуговування починається з контролю рівня масла. Перевірте наявність зміни кольору, яка свідчить про перегрів або окислення. Періодично перевіряйте в'язкість, тому що надто рідке або надто густе масло впливає на роботу клапана. Замінюйте фільтри за графіком і подумайте про встановлення манометрів, щоб завчасно виявити проблеми.
Коли цей напрямний регулюючий клапан Rexroth спрацьовує, симптоми зазвичай вказують на конкретні причини. Якщо клапан залипає, але працює, коли ви натискаєте ручне керування, швидше за все, забруднення. Згорілі котушки на версіях змінного струму часто є результатом надмірного потоку, що спричиняє залипання котушки під напругою, перегріваючи котушку. Зовнішні витоки зазвичай відбуваються через зношені ущільнювачі, тоді як внутрішні витоки проявляються як повільний, губчастий рух приводу.
Очищення клапана вимагає обережності. Вийміть його із системи, обережно розберіть і очистіть отвір і котушку WD-40 або подібним розчинником. Продуйте канали стисненим повітрям і перевірте, чи немає пошкоджень. Замініть ущільнювачі, використовуючи правильний набір для вашої версії клапана, зауваживши, що для високотемпературних застосувань потрібні ущільнення FKM, а не стандартна гума NBR.
Робимо правильний вибір
Напрямний регулюючий клапан 4WE 10 E відмінно підходить, коли важливо витримувати навантаження. Його конструкція із закритим центром запобігає дрейфу, його швидка реакція підтримує автоматизацію, а його стандартизоване кріплення спрощує встановлення. Модульна конструкція дозволяє створювати складні схеми керування в компактному просторі, а котушки з мокрою арматурою забезпечують тривалий термін служби з мінімальним обслуговуванням.
Розглянемо енергетичний компроміс. Це заблоковане центральне положення підтримує навантаження насоса, навіть якщо нічого не рухається, виробляючи тепло та споживаючи електроенергію. Якщо енергоефективність переважує утримання позиції у вашому застосуванні, зверніть увагу на золотники J-типу, які розвантажують насос у нейтральному положенні. Для програм, які потребують вільного обертання, конфігурації H-типу з відкритим центром можуть працювати краще.
Ретельно підберіть електричну систему до клапана. Версії DC забезпечують більший потік і реагують швидше, що робить їх вибором за замовчуванням для більшості промислових застосувань. Електроживлення змінного струму добре працює для повільних операцій, але пам’ятайте про обмеження витрати 120 літрів на хвилину, щоб запобігти пошкодженню котушки.
Rexroth 4WE 10 E заслужив своє місце в промисловій гідравліці завдяки десятиліттям перевіреної продуктивності. Його поєднання високого тиску, швидкої реакції та надійного утримання навантаження робить його надійним вибором для вимогливих застосувань. Підтримуйте свою оливу чистою, вибирайте правильну конфігурацію золотника для ваших потреб, і цей напрямний регулюючий клапан забезпечить надійну службу протягом багатьох років. Незалежно від того, замінюєте ви існуючий клапан чи проектуєте нову систему, розуміння того, що робить 4WE 10 E tick, допоможе вам отримати максимум від свого гідравлічного обладнання.
