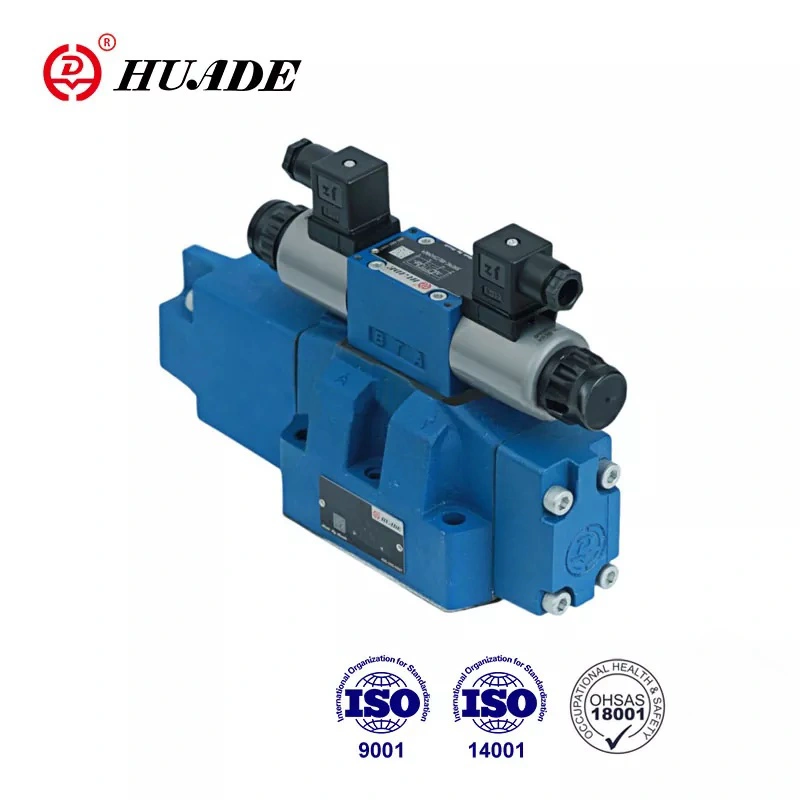

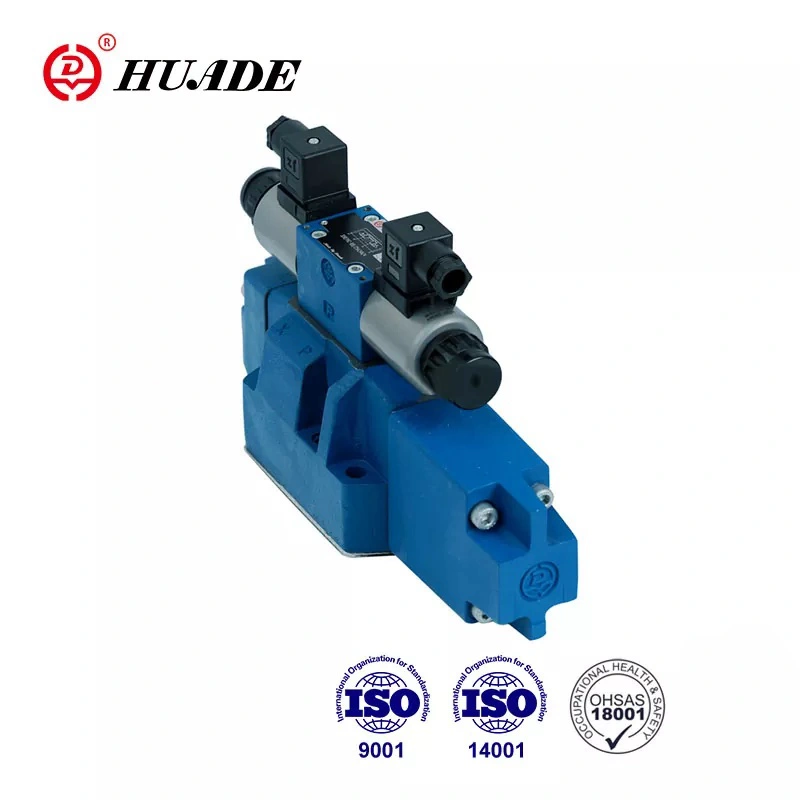

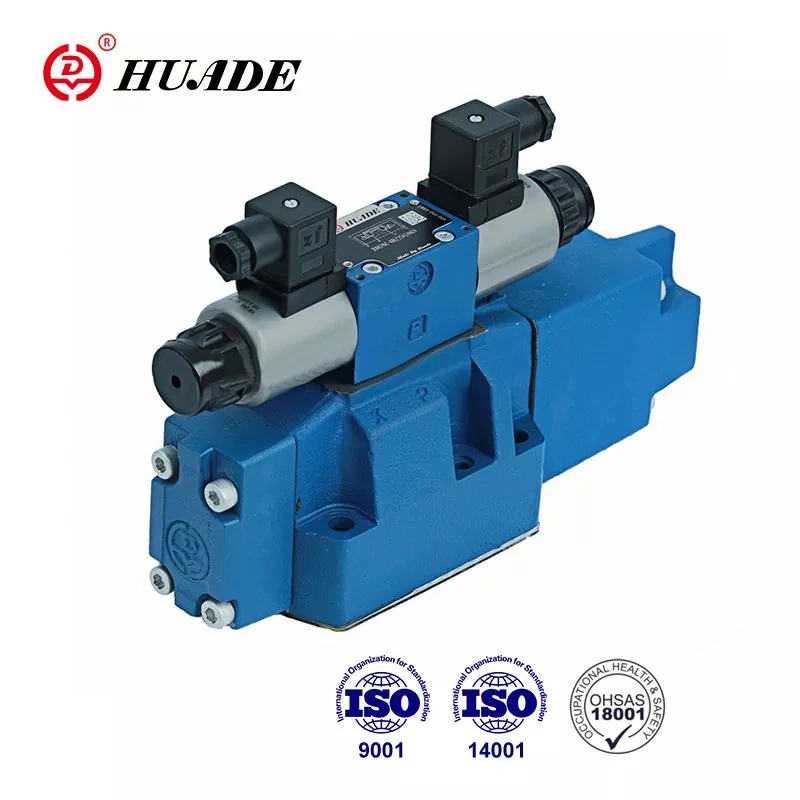

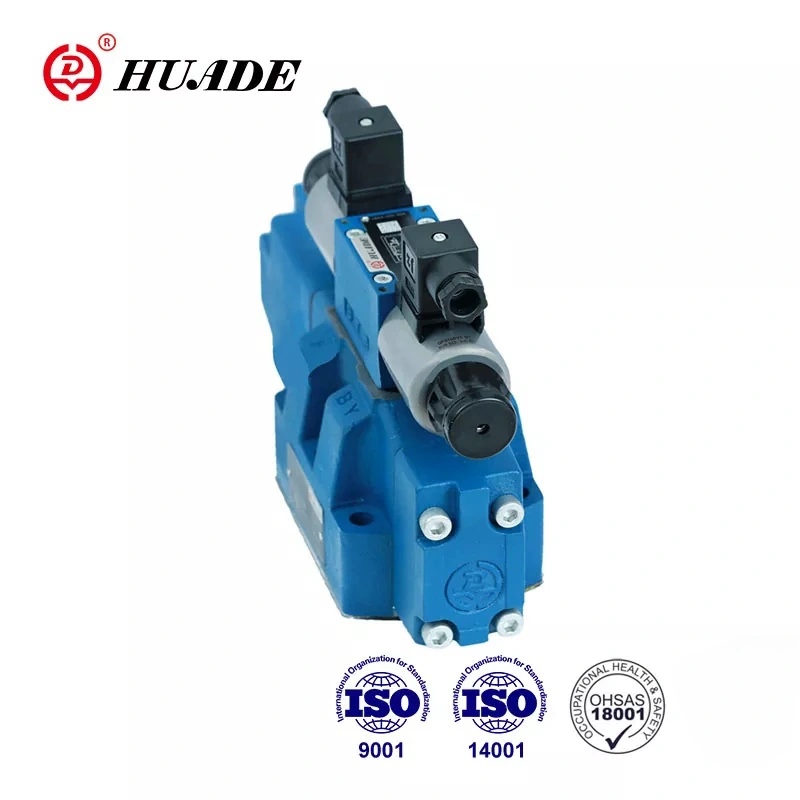

Пропорційний напрямний клапан 4WRZ використовує пластинчасте з’єднання, яке має той самий розмір з’єднання, що й звичайний реверсивний клапан такого ж діаметру. Його легко встановити та налагодити. Головний клапан пропорційного клапана Huade® 4WRZ має пружинне центрування. Сердечник головного клапана не має дрейфу, має високу повторюваність і хорошу надійність. Клапан має сертифікат CE.
|
Гідравлічні дані |
|||||
|
розмір |
10 |
16 |
25 |
32 |
|
|
тиск пілотного клапана (МПа) |
зовнішня пілотна подача масла |
від 3 до 10 |
|||
|
внутрішня пілотна подача масла |
До 10 (понад 10 повинні встановити ZDR6DP2-30B/75YM) |
||||
|
Тиск головного клапана (МПа) |
31.5 |
35 |
|||
|
Зворотний тиск (МПа) |
порт T (зовнішній контрольний потік масла) |
31.5 |
25 |
15 |
|
|
порт T (внутрішня подача пілотного масла) |
3 |
||||
|
порт Y |
3 |
||||
|
Об'єм пілотного масла (см3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Експлуатаційний потік масла в каналі X або Y (л/хв) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Потік через головний клапан (л/хв) |
270 |
460 |
877 |
1600 |
|
|
Гістерезис (л/хв) |
6 |
||||
|
Повторюваність (%) |
3 |
||||
|
ступінь забруднення (㎛) |
≤20 |
||||
|
Рідина |
Мінеральне масло (для ущільнення NBR). Фосфатний ефір (для ущільнення FPM) |
||||
|
Діапазон в'язкості (мм²/с) |
2,8 до 380 |
||||
|
Діапазон температур рідини (℃) |
-20 до +70 |
||||
|
Монтажне положення |
необов'язковий |
||||
|
Вага (кг) |
клапан з одним електромагнітом |
7.4 |
12.7 |
17.5 |
41.8 |
|
клапан з двома соленоїдами |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Електричні дані |
||
|
Тип постачання |
DC |
|
|
Номінальний струм соленоїда (А) |
0.8 |
|
|
Опір котушки (Ω) |
холод (при 20℃) 19,5; макс.клапан гарячий 28.8 |
|
|
Температура навколишнього середовища (℃) |
50 |
|
|
Температура котушки (℃) |
150 |
|
|
Робочий цикл |
Безперервний |
|
|
Пілотний струм (A) |
0.02 |
|
|
Ізоляція |
IP65 |
|
|
Пов'язаний |
З 1 часом зміни |
ВТ-3000С30 |
|
З 5 часами зміни |
VT3006S30 |
|
|
Електричне підключення |
Штепсельне підключення |
|
особливості:
▶ Пропорційний клапан Pilot WRZ
▶ Для монтажу підкладки
▶ Для керування як напрямком, так і швидкістю потоку гідравлічної рідини
▶ Пружина по центру .без дрейфу золотника
▶ Низький перепад тиску на контрольних землях
▶ Клапан і електронне керування з одного джерела
▶ Робота пропорційного соленоїда
▶ Схема підключення відповідно до DIN 24 340 форма A, ISO4401 і CETOP-RP121H
застосування:
Пропорційний напрямний клапан типу 4WRZ широко використовується в різних галузях промисловості, таких як верстатобудування, металургія, легка промисловість, гірнича справа, машинобудування тощо.
Типи клапанів 4WRZ... є 4-ходовими клапанами, що працюють за допомогою пропорційних соленоїдів. Вони контролюють напрямок і швидкість потоку гідравлічної рідини.
В основному вони складаються з пілотного клапана (3), основного клапана (7) з головним золотником (8) і центруючої пружини (9).
Якщо соленоїд «B» подається під напругу, пілотний золотник (4) переміщується вправо. Тоді керуюче масло подається або всередину з порту P, або «зовні» з порту X через пілотний клапан (3) у камеру тиску (10). ) і переміщує основний золотник (8) на відстань, пропорційну силі електричного струму. Дросельні канавки в головному золотнику поступово відкриваються зі збільшенням струму, таким чином контролюючи потік гідравлічної рідини до портів приводу.
Коли електричний сигнал вимикається, керуючий золотник (4) і основний золотник (8) повертаються до нейтрального положення незалежно від подачі керуючого тиску. Аварійний ручний оператор дозволяє переміщати позицію пілотної золотника без подачі живлення на соленоїди
Конструкція пропорційного клапана 4WRZ
Пілотний клапан
Пілотний клапан є пропорційним електромагнітним 3-ходовим редукційним клапаном (тип 3DREP6). Дросельна вставка встановлена в портах A і B, додаткові відомості дивіться в тексті 3DREP6
Будова пілотного клапана типу 3DREP6
Символ пропорційного клапана 4WRZ
