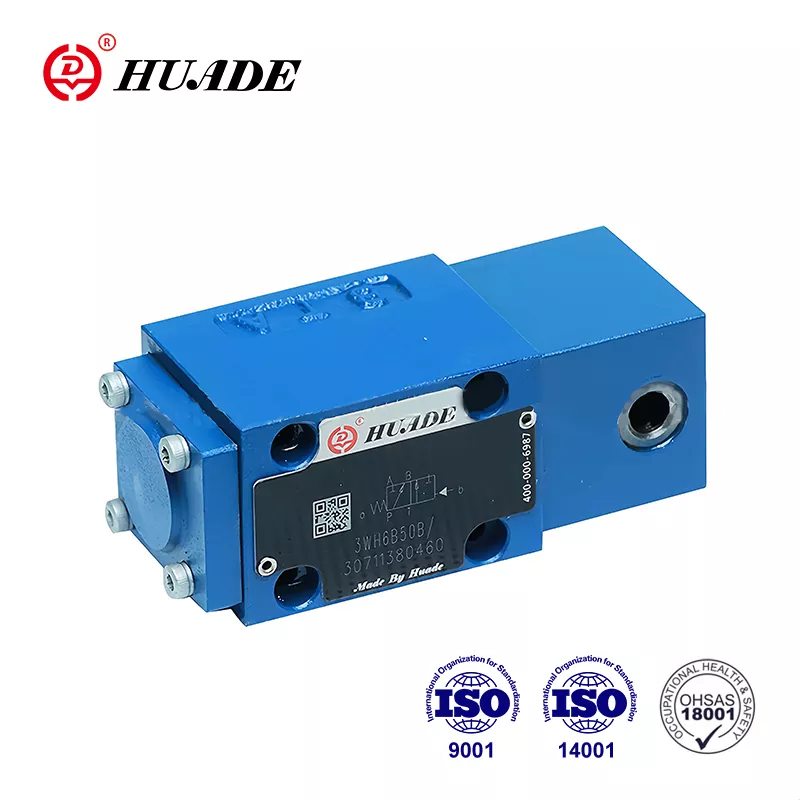

Напрямний регулюючий клапан WH

Основним бізнесом Huafilter є постачання напрямних клапанів бренду Huade® і ремонт гідравлічної системи протягом кількох років. Ми розпочали закордонний бізнес у 2023 році завдяки тому, що ми стали міжнародним дистриб’ютором, авторизованим Huade Hydraulic. Гідравлічний регулюючий клапан WH широко продається в Китаї та зарубіжних країнах з високою якістю та нижчою ціною. На кожен регулюючий клапан надається річна гарантія. Протягом цього терміну його можна відремонтувати безкоштовно. Huade® є видатним брендом у китайській гідравлічній промисловості. Якість цього клапана з рідинним приводом може повністю відповідати вимогам замовника. У нас є досвідчені інженери, які можуть надати своєчасну технічну підтримку. Зв’яжіться з нами, щоб отримати економічно ефективні, надійні гідравлічні продукти та першокласні послуги!

Опис продукту

Як провідний виробник гідравлічної промисловості Китаю, Huade Hydraulic має два досвіди довгострокової співпраці з Rexroth. Напрямний регулюючий клапан Huade® типу WH має більш передові технології та довговічність, ніж подібні продукти цієї лінії. Huade використовує понад 750 одиниць сучасного виробничого обладнання, імпортованого з усього світу, щоб забезпечити високу якість гідравлічної продукції. Це більш передові технології та довговічність, ніж подібні продукти в цій лінії. Фабрика відповідає міжнародним стандартам, а саме ISO9001, ISO14001 та OH SAS18001. Серія напрямних клапанів виробництва Huade Hydraulic широко використовується в морській гідравлічній системі. Huade володіє величезною групою клієнтів у морській галузі.

Параметр продукту напрямного регулюючого клапана WH

Розмір		6	10
Макс. робочий тиск	Порти A, B, P (МПа)	до 31,5
	Порт Т (МПа)	до 16
З символами A і B порт T потрібно використовувати як порт витоку якщо робочий тиск перевищує 16,0 МПа
Максимальний потік (л/хв)		до 60	до 120
Операційний для потоку (Положення котушки 0)		Символ Q6% номінальної площі поперечного перерізу
		Символ W, 3% номінальної площі поперечного перерізу
Fluid		Мінеральне масло або фосфатний ефір
Діапазон температур рідини під тиском （℃）		-20～+80
Діапазон в'язкості (мм2/с)		2,8~500
Вага (кг)	1 робочий циліндр	прибл.2	прибл.3,5
	2 робочий циліндр	прибл.2,2	прибл.4,5
Ділянка тиску (МПа)	хв	Тиск в баку від 0,6 до 1>	0.5
	макс	20	6

Характеристика продукту та застосування розподільного регулюючого клапана WH

особливості:

▶ Золотниковий клапан прямого керування

▶ Двопозиційний клапан з обмеженням ходу на вибір

▶ Монтаж підкладки

▶ Схема монтажу відповідно до Din 24 340, форма A, ISO 4401 і CETOP - RP 121H

застосування:

Клапани WH — це золотникові клапани з гідравлічним керуванням. Вони використовуються для керування зупинкою, пуском і напрямком потоку.

Функції, Розділ регулюючого клапана WH

Напрямні клапани в основному складаються з корпусу (1), одного або двох елементів керування (2) (гідравлічний, пневматичний циліндр), золотника керування (3), а також однієї або двох поворотних пружин (4).

У стані спокою керуючий золотник (3) утримується в центральному або вихідному положенні за допомогою поворотних пружин (3) (крім імпульсного клапана).

Керуючий золотник (3) переміщується в необхідне положення перемикання елементами керування.

З фіксатором, тип ..OF/.

Напрямні клапани з гідравлічним або пневматичним приводом також доступні як 2-позиційні клапани з фіксатором (5). При використанні елементів керування з фіксатором кожне положення перемикання може бути заблоковано.

Без поворотної пружини, без фіксатора, тип..O/.

При використанні робочих елементів без поворотної пружини та без фіксатора немає певного положення перемикання в спокої.

Структурна схема

Дросель картриджа

Використання картриджного дроселя необхідне, коли під час процедур перемикання в заданих робочих умовах виникають потоки, які перевищують межі продуктивності клапана.

Він підключається до Р-каналу розподільного клапана.
