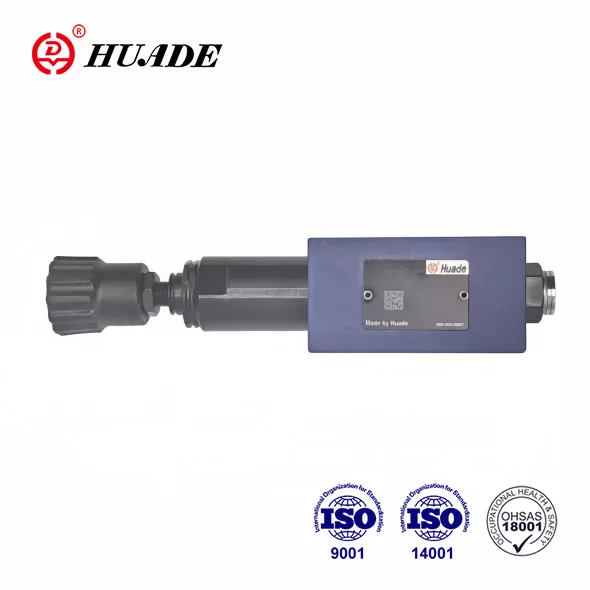

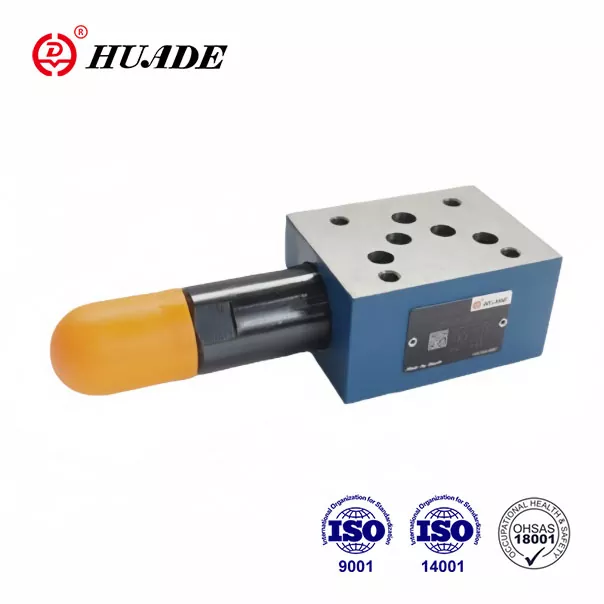

Редукційні клапани Huade® ZDR 10 D використовуються для зниження тиску в різних гідравлічних системах. Вони повністю відповідають міжнародним стандартам. Компанія Huade Hydraulic представила передову технологію від Rexroth завдяки двом довгостроковим співпрацям з 1979 року. Huade Hydraulic повністю використовує внутрішні ресурси для контролю витрат, щоб забезпечити гідравлічну продукцію за розумною ціною.
|
Вага (кг) |
прибл.2,8 |
|
Рідина під тиском |
Мінеральне масло (для ущільнення NBR) або фосфатний ефір (для ущільнення FPM) |
|
Діапазон температури рідини під тиском (℃) |
-30 до +80 |
|
Діапазон в'язкості (мм²/с) |
10~800 |
|
Ступінь забруднення рідини |
рекомендувати фільтр із мінімальним рівнем утримання β10 ≥ 75 |
|
Макс. робочий тиск (вхід) (МПа) |
до 31,5 |
|
Вторинний тиск (вихід) (МПа) |
до 2,5.до7,5,до 15,0.до 21,0 |
|
Порт зворотного тиску (МПа) |
до 16,0 |
|
Максимальний потік (л/хв) |
80 |
особливості:
▶ Дизайн сендвічної тарілки
▶ Зниження тиску в портах A, B або P
▶ 4 елементи регулювання
. Поворотна ручка
. Hex. гвинт із головкою із захисним ковпачком
. Поворотна ручка зі шкалою, що замикається
. Поворотна ручка зі шкалою
▶ 4 ступені тиску
▶ додатковий зворотний клапан
▶ Схема портів відповідно до DIN 24 340, форма A, ISO 4401 і CETOP - RP 121H
застосування:
Клапан типу ZDR 10 D використовується для зниження тиску в системі.
1. Розділ і символ редукційного клапана ZDR 10 D
Редукційний клапан типу ZDR 10 D.. – це 3-ходовий клапан із прямим керуванням у формі сендвіч-пластини з функцією скидання тиску на вторинній стороні.
Редукційний клапан в основному складається з корпусу (1), золотника керування (2), натискної пружини (3) і регулювання (4), а також додаткового зворотного клапана.
Вторинний тиск встановлюється елементом регулювання тиску (4).
Модель "ТАК"
У стані спокою клапан зазвичай відкритий, і рідина може безперешкодно протікати з порту A1 в порт A2. Тиск у порту A2 одночасно через керуючу лінію (5) присутня в зоні золотника, протилежній натискній пружині (3). Коли тиск у порту A2 перевищує рівень тиску, встановлений на натискній пружині (3), керуючий золотник (2) переміщується в контрольне положення проти натискної пружини (3) і підтримує встановлений тиск у порту A2 постійним.
Контрольний тиск і пілотне масло надходять з порту A2 через лінію керування (5).
Якщо тиск у порту A2 зростає ще більше через зовнішні сили, керуючий золотник (2) переміщується ще далі до натискної пружини (3).
Це призводить до того, що шлях потоку відкривається через порт A2 через зону керування (5) на золотнику керування (2) і корпус (1) до бака (порт TB). Після цього в резервуар надходить достатня кількість рідини, щоб запобігти подальшому зростанню тиску.
Пружинна камера (7) завжди зливається в резервуар назовні через порт TA.
Підключення манометра (8) дозволяє контролювати вторинний тиск на клапані.
Зворотний клапан для вільного потоку можливо встановити лише у портах A2 до A1 у версії «DA».
Моделі «DP» і «DB»
У моделі «DP» тиск знижується в порту P1. Контрольний тиск і пілотне масло беруться всередину з порту P1.
У моделі «DB» тиск у порту P1 знижується, а пілотне масло береться з порту B.
Увага!
Коли напрямний клапан знаходиться в положенні P на A, тиск у порту B не повинен перевищувати встановлений вторинний тиск. В іншому випадку тиск у порту А буде знижено.
Якщо використовується без направляючого клапана, TA і TB повинні бути з’єднані між собою (наприклад, у кришці).
склад ЗДР 10 DA1-50B/...YM
Умовні позначення ЗДР 10 ДП...-50Б
