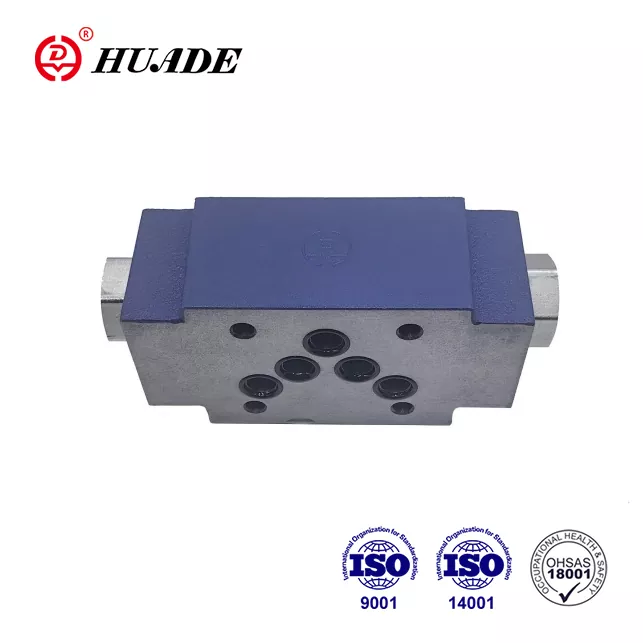

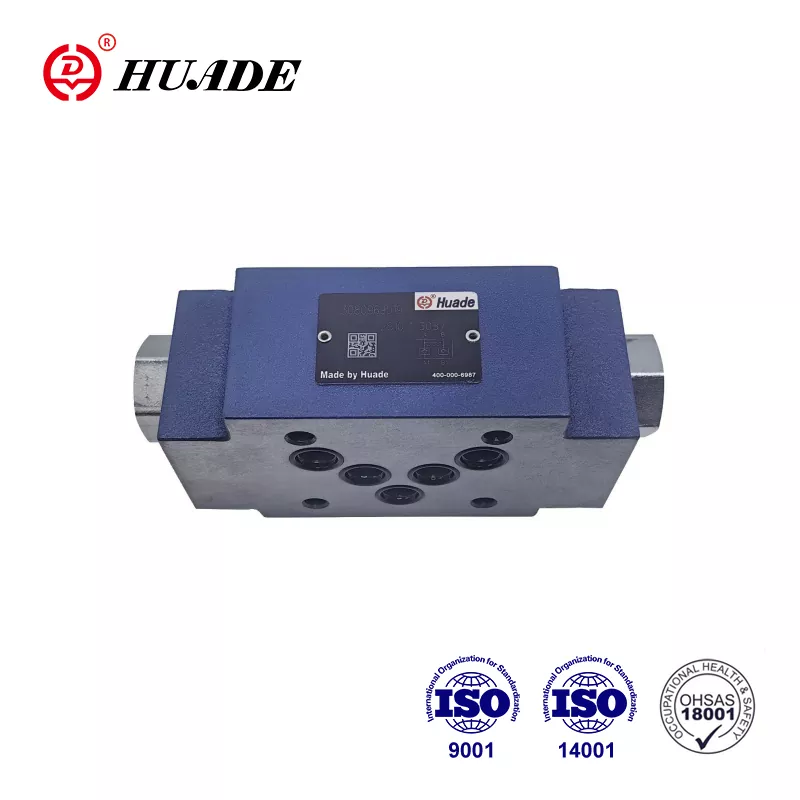

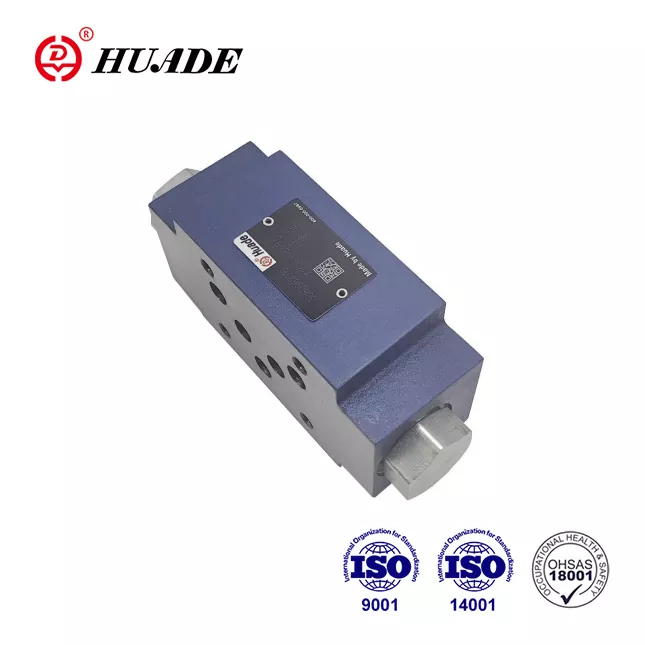

Сендвіч пластина зворотного клапана Z2S 10

Завдяки семирічному досвіду співпраці з Rexroth з 1979 року компанія Huade використовує передові технології від Rexroth. Зворотний клапан Z2S 10 від Huade є доступною альтернативою тій же серії від Rexroth. Huade пройшов  міжнародний стандарт, а саме ISO9001, ISO14001 та OH SAS18001. Кожен зворотний клапан Z2S 10 проходить ретельні випробування перед тим, як залишити завод, щоб забезпечити чудову продуктивність. Гідравлічні клапани Huade® широко використовуються в інженерній та будівельній техніці, металургії, верстатобудуванні, охороні навколишнього середовища, суднобудуванні, аерокосмічній промисловості, залізничному транспорті, нафтовій та нафтохімічній промисловості, військовій промисловості та інших галузях. Це добре відомий національний бренд у Китаї. Це більш передові технології та довговічність, ніж аналогічні продукти цієї лінії.

Параметр продукту багатошарової пластини зворотного клапана Z2S 10

Характеристика продукту та застосування багатошарової пластини зворотного клапана Z2S 10

особливості:

▶ Для використання в вузлах вертикального штабелювання

▶ Для герметичного закриття одного або двох сервісних портів

▶ Шаблон портування відповідно до Din 24 340, форма A, ISO4401 і CETOP - RP 121H

застосування:

Цей пілотний зворотний клапан Z2S використовується для вертикального штабелювання. За потреби він може закрити один або два робочих масляних порту без витоку.

Функції, секція та символи багатошарової пластини зворотного клапана Z2S 10

Зворотні клапани типу Z2S 10 мають багатошарову пластинчасту конструкцію. Вони використовуються для герметичного закриття одного або двох сервісних портів навіть на тривалий період часу. Вільний потік відбувається від A1 до A2 або B1 до B2. Потік в A1 B1 протилежному напрямку заблоковано. Коли рідина тече від A1 до A2, золотник (1) тисне та штовхається вправо, тим самим відкриваючи кульковий тарілковий клапан (2), який потім відкриває тарілку (3). Щоб забезпечити правильне закриття клапана, сервісні порти A2 B2 напрямного клапана повинні бути підключені до бака в нейтральному положенні.

Символ Z2S

Вигляд у розрізі Z2S 10

Типовий приклад схеми Z2S
