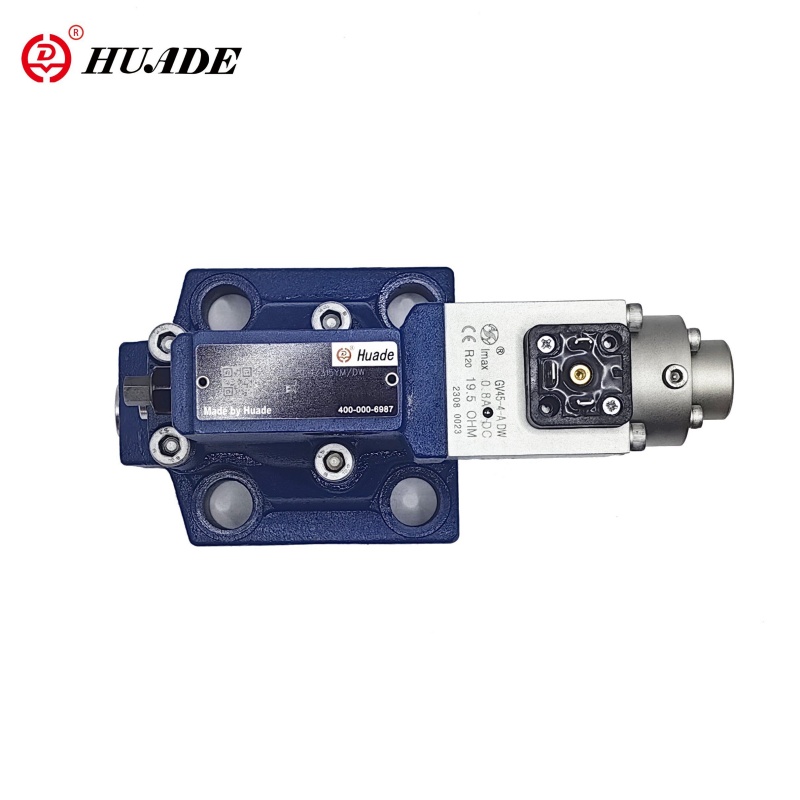

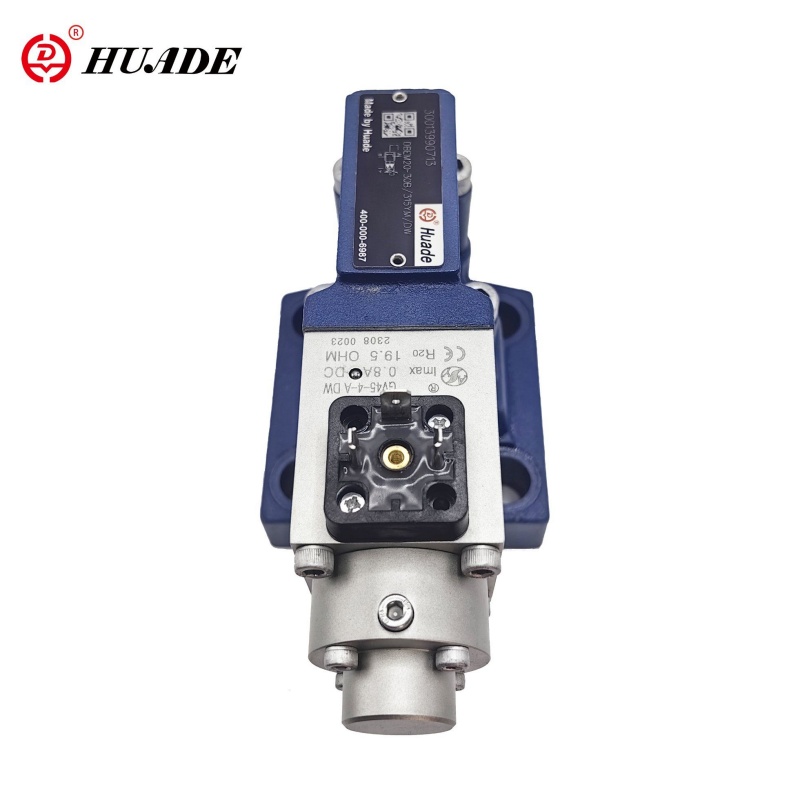

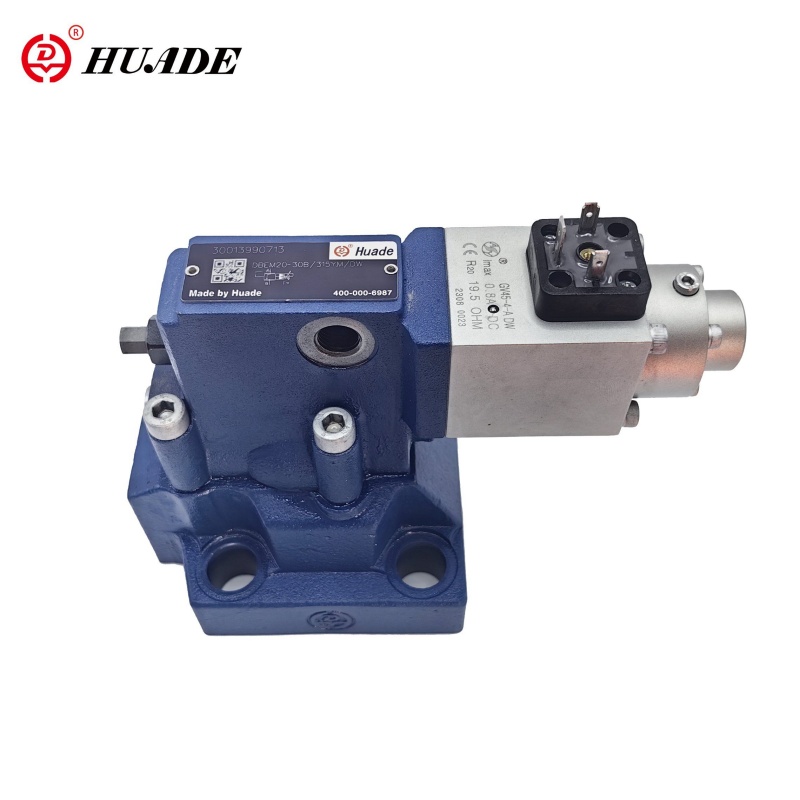

Пропорційний клапан злегшення тиску dbem
Пілотний пропорційний клапан допомоги DBEM є пілотним клапаном, оснащеним інтегрованим електронним компонентом (OBE). Він в першу чергу використовується для обмеження робочого тиску гідравлічних систем та забезпечення нерухомого регулювання тиску системного тиску за допомогою електричних сигналів управління. Цей пропорційний клапан має точні контрольні характеристики, стабільний тиск та хорошу динамічну реакцію, що робить його широко використовується в різних гідравлічних системах, які потребують точного контролю тиску.
Параметр продукту пропорційного клапана для зняття тиску dbem
| Гідравлічні дані | ||||
| Макс. Порти тиску A. B і X (MPA) | 31.5 | |||
| Повернення тиску (MPA) | Порт Y, окремий і при нульовий тиск до бака | |||
| Макс. НАСЕКАЛЬНИЙ тиск (MPA) | 5. 10. 20. 31,5 Те саме, що і стадія тиску | |||
| Хв. НАСЕКАЛЬНИЙ тиск (MPA) | Див. Характерні криві | |||
| Макс. Безпека тиску (MPA) | встановлений тиск | |||
| 5 | 10 | 20 | 31.5 | |
| 1 до 62 | 1 до 122 | Від 1 до 222 | 1 до 342 | |
| Макс. потік (л/хв) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Пілотний потік (л/хв) | 0,7 до 2 | |||
| Лінійність (%) | ± 3,5 | |||
| Повторюваність (%) | <± 2 | |||
| Типова варіація (%) | <± 2 макс. тиск | |||
| Гістерезис (%) | З сплеском ± 1,5 макс. | |||
| Час перемикання | Від 30 до 150 | |||
| Рідина | Мінеральна олія (для ущільнення NBR), ефір фосфатів (для ущільнення FPM) | |||
| Діапазон в'язкості (мм2/с) | 2,8 до 380 | |||
| Діапазон температури рідини тиску (℃) | Від -20 до+70 | |||
| Ступінь забруднення (мкм) | ≤20 (рекомендація 10) | |||
| Електричні технічні дані | |
| Підсилювач | VT-200G40, що постачається разом із клапаном разом |
| Напруга живлення | DC |
| Min.control струм (a) | 0.1 |
| Max.control currenl (a) | 0.8 |
| Опір котушки （ω） | Холодна вартість при 20 ℃ становить 19,5; Max.Wam Значення - 28,8 |
| Діапазон температури рідини тиску (℃) | +50 |
| Робочий стан | Продовжувати |
| Захист клапана | IP65 |
| Електричні з'єднання | штепсель |
Особливості:
▶ Для монтажу субплати
▶ Укладено в блок
▶ Необов’язкове додаткове максимальне обмеження тиску за допомогою пружинного навантаженого пілотного клапана
▶ Клапан та електронне управління Форма одного джерела
Застосування:
Пілотний пропорційний клапан допомоги DBEM широко застосовується в різних гідравлічних системах, які потребують точного контролю тиску, таких як машини для лиття під тиском, машини для кісток та гідравлічні преси. У цих програмах клапан DBEM забезпечує стабільну роботу гідравлічної системи та підвищує ефективність виробництва.
Ці клапани в основному складаються з пілотного контрольного клапана (1) з пропорційним соленоїдом (2) та головним клапаном (3) з основною вставкою котушки (4).
Тип DBE:
Налаштування тиску залежить від командного значення через пропорційний соленоїд (2). Тиск, присутній у порту А, діє на нижній стороні основної котушки (4). У той же час цей тиск діє на навантаженій пружинній стороні основної котушки (4) через оріфії (5). Гідравлічна сила діє на пілотному поппі (6). Коли гідравлічна сила надходить соленоїдною силою, то відкривається пілотний поппет (6). Через те, що пілотне масло тепер може протікати до бака через порт Y, на головній котушці відбувається падіння тиску (4), яка діє на головній котушці і піднімає її проти сили повернення пружини. Зв'язок від A до B відкривається, і більше немає підвищення тиску
Тип DBEM:
За бажанням клапан може бути поставлений із додатковим пружинним пілотним контрольним клапаном для максимальної безпеки тиску (безпека надмірного тиску)
Структура Пропорційний клапан злегшення тиску dbem
