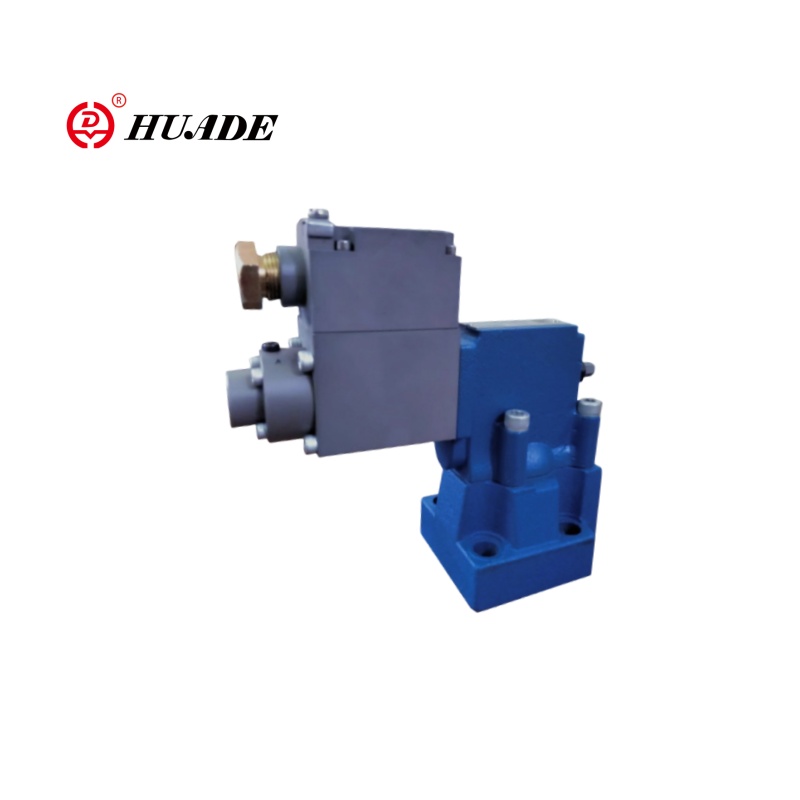

Порівняно з вибухонебезпечним клапаном тиску DBE, серія клапана DBEM більше підходить для сценаріїв з високою динамічною реакцією та інтелектуальними вимогами. Діапазон робочого тиску 50 ~ 315 бар, швидкість потоку до 600 л/хв (модель DBEM 32). Робоча напруга - DC 24V. Вибух, захищений клапаном для зняття тиску DBEM, приймає інтегровану конструкцію, з додатковим інтегрованим цифровим підсилювачем (модуль OBE), спрощеною проводкою та структурою ядра клапана, тому немає необхідності розбирати трубопровід для технічного обслуговування.
| Рідина | Мінеральна олія, придатна для ущільнення NBR та FKM |
| Фосфатний ефір для ущільнення FKM | |
| Діапазон температури рідини ℃ | Від -30 до +80 (ущільнення NBR) |
| Від -20 до +80 (ущільнення FKM) | |
| Діапазон в'язкості мм2/с | 2,8 до 380 |
| Лінійність | ± 3,5% |
| Повторюваність | ＜ ± 2% |
| Електричний | |
| Джерело живлення | DC |
| Мін. Соленоїдний струм МА | 100 |
| Макс.Solenoid Curren | 800 |
| Резистентність до котушки | 19,5ω при 20 ℃, максимум. |
| Робочий статус | Безперервний |
| Максимальна температура навколишнього середовища | +50 ℃ |
| Ізоляція до DIN 40 050 | IP65 |
Особливості:
-Суб-пластинка:
- Перенесення візерунка до DIN 24 340 Форма E та ISO 6264
- для встановлення в колекторах
- 4 рейтинги тиску
- Макс. обмеження тиску, необов’язково
- Тип підсилювача VT-2000 (повинен бути впорядкований окремо)
Застосування:
ДБЕМ, що не захищає тиск, широко застосовується в нафтогазовій промисловості, хімічній та фармацевтичній системах вибуху, вугільних шахтах та підземному обладнанні, кораблях та морській інженерії.
Приклад:
Вибухонебезпечний PLC → DBEM-клапан (інтегрований підсилювач OBE) → Датчик тиску на вибух
↓
Profibus-dp автобус
Вибух, захищений клапаном для зняття тиску DBEM,-це пілотний клапан рельєфного тиску. Він використовується для постійного встановлення тиску в гідравлічних системах електричним сигналом.

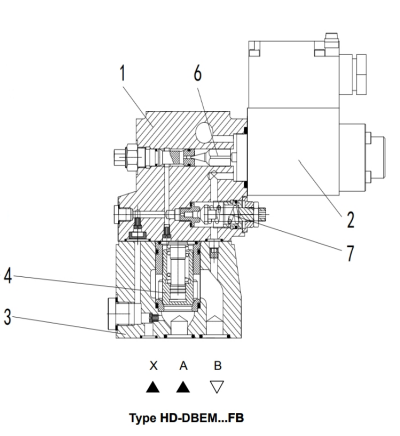

В основному ці клапани складаються з пілотного клапана (1) з пропорційним соленоїдом (2) та головним клапаном (3) з основною вставкою котушки (4).
Введіть HD-DBE ... FB
Межа тиску полягає у відношенні значення електричного струму і встановлюється пропорційним соленоїдом (2). Системний тиск застосовується до основної котушки (4). У той же час тиск чиниться на навантажену пружинною стороною основної котушки (4) та пілотного паппет (6) через отвір (5) у пілотному клапані (1). Якщо гідравлічна сила перевищує соленоїдну силу, відкривається пілотний поппет (6). Пілотна рідина може повернутися до падіння резервуара та тиску, спричиненого впливом на основну котушку (4). Потім головна котушка (4) відкриває канал від насоса до бака.
Введіть HD-DBEM ... FB
За бажанням клапан може бути забезпечений додатковим пружинним пілотним клапаном (7) для максимальної безпеки тиску (безпека надмірного тиску).

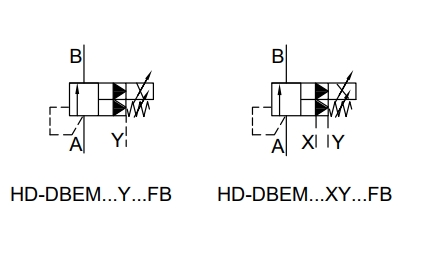

Символ Вибух захищеного клапана тиску dbem
