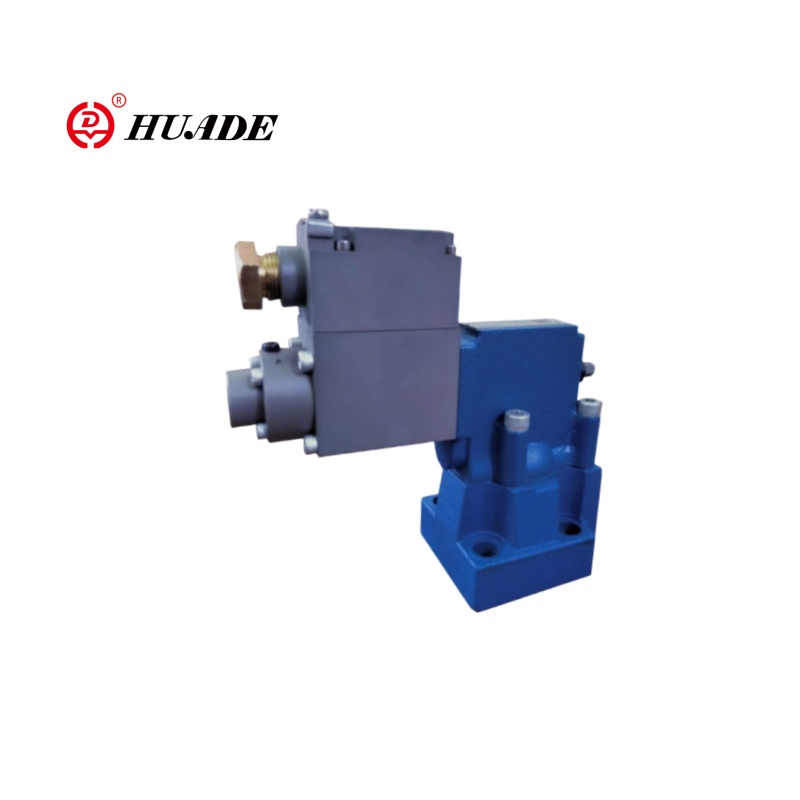

Серія DBE з вибухом, захищеним від рельєфу,-це клапан регулюючого тиску, що регулюється електричним керованим тиском, призначеним для легкозаймистих та вибухонебезпечних середовищ, з точним пропорційним регулюванням тиску та безпечними характеристиками вибуху. Пропорційний клапан рельєфу DBE має вбудовану механічну функцію аварійного рельєфу, автоматично перейти на безпечний тиск, коли живлення вимкнено. А стійке для зносу покриття на клапанному ядрі може продовжити термін служби.
| Рідина | Мінеральна олія, придатна для ущільнення NBR та FKM |
| Фосфатний ефір для ущільнення FKM | |
| Діапазон температури рідини ℃ | Від -30 до +80 (ущільнення NBR) |
| Від -20 до +80 (ущільнення FKM) | |
| Діапазон в'язкості мм2/с | 2,8 до 380 |
| Лінійність | ± 3,5% |
| Повторюваність | ＜ ± 2% |
| Електричний | |
| Джерело живлення | DC |
| Мін. Соленоїдний струм МА | 100 |
| Макс.Solenoid Curren | 800 |
| Резистентність до котушки | 19,5ω при 20 ℃, максимум. |
| Робочий статус | Безперервний |
| Максимальна температура навколишнього середовища | +50 ℃ |
| Ізоляція до DIN 40 050 | IP65 |
Особливості:
-Суб-пластинка:
- Перенесення візерунка до DIN 24 340 Форма E та ISO 6264
- для встановлення в колекторах
- 4 рейтинги тиску
- Макс. обмеження тиску, необов’язково
- Тип підсилювача VT-2000 (повинен бути впорядкований окремо)
Застосування:
Вибухонебезпечний клапан для зняття тиску DBE може бути використаний для запобігання вибуху платформи для буріння (BOP), інструментів для отвору, станцій стиснення природного газу, гірничих гідравлічних опор, екранних машин, обладнання для видобутку газу, обладнання для свердління глибокого моря та вибухонебезпечної палуби.
Приклад:
ПЛК, захищений від вибуху → Пропорційний підсилювач вибуху → Клапан DBE → Гідравлічний привід
↑
Датчик тиску, захищеного вибухом (зворотний зв'язок)
Вибухонебезпечний клапан відшкодування тиску DBE-це пілотний клапан злегшення тиску. Він використовується для постійного встановлення тиску в гідравлічних системах електричним сигналом.

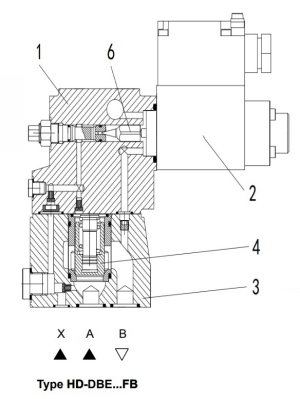

В основному ці клапани складаються з пілотного клапана (1) з пропорційним соленоїдом (2) та головним клапаном (3) з основною вставкою котушки (4).
Введіть HD-DBE ... FB
Межа тиску полягає у відношенні значення електричного струму і встановлюється пропорційним соленоїдом (2). Системний тиск застосовується до основної котушки (4). У той же час тиск чиниться на навантажену пружинною стороною основної котушки (4) та пілотного паппет (6) через отвір (5) у пілотному клапані (1). Якщо гідравлічна сила перевищує соленоїдну силу, відкривається пілотний поппет (6). Пілотна рідина може повернутися до падіння резервуара та тиску, спричиненого впливом на основну котушку (4). Потім головна котушка (4) відкриває канал від насоса до бака.

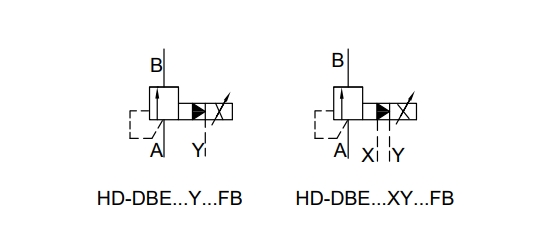

Символ Вибух, захищений від руйнування тиску DBE
