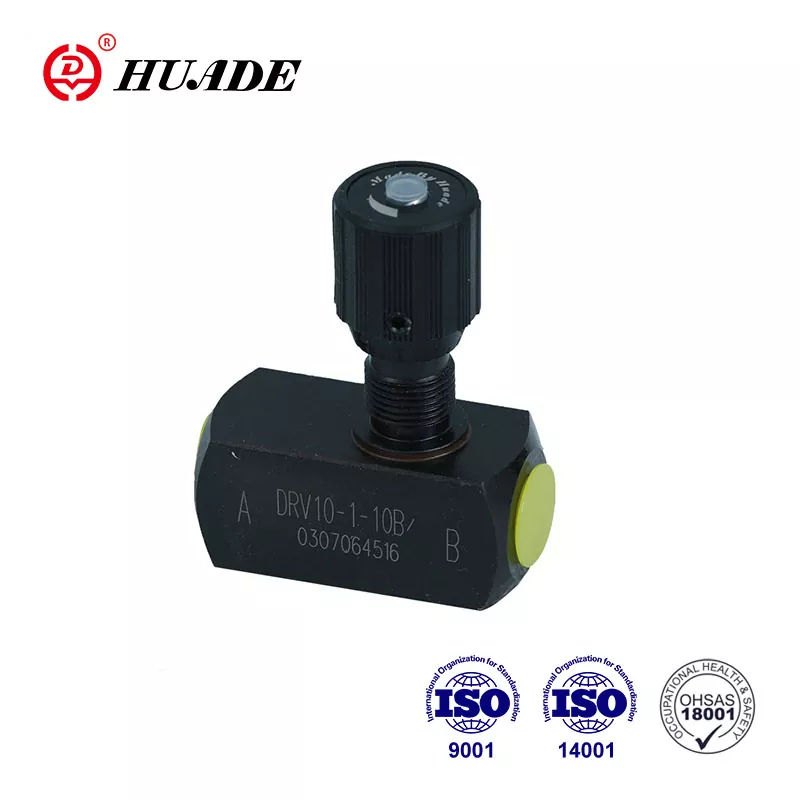

Дросельна перевірка клапана DRV

Тип клапанів DRV - це дросель/зворотний клапан. Цей клапан має просту структуру і широко використовується. Завдяки двом довгостроковій співпраці з Rexroth, Huade® Hydraulic Throttle-клапани можуть відповідати якості подібних продуктів від міжнародних брендів. Вони є доступною альтернативою цим брендам першого рівня. Huade®-відома торгова марка в Китаї.

Параметр продукту DRV зворотного клапана DRV

Матеріал	Сталь	Латунь	Нержавіюча сталь
Макс. Допустимий робочий тиск (MPA)	до 35	до 15	до 35
Тріщинний тиск зворотного клапана (тип DRV)	0,05 (розтріскувальний тиск, якщо потрібно)
Рідина	Мінеральна олія або ефір фосфатів
Діапазон температури рідини (℃)	-30 до+80
Діапазон в'язкості (мм ²/с)	Від 10 до 800
Положення встановлення	необов’язковий

Функція продукту та застосування дросельної перевірки клапана DRV

Особливості:

▶ Нарматне з'єднання

▶ Монтаж підрозділу

Застосування:

Тип дросельної заслінки/зворотних клапанів DRV служить для встановлення точного потоку масла в одному напрямку та для забезпечення вільного зворотного потоку у зворотному напрямку.

Розділ та символ дросельної перевірки клапана DRV

DRV дросельної заслінки/зворотного клапана в основному складається з корпусу (1), регулювання ручки (2) із блокуванням пристрою (3). Повернувши ручку регулювання (2) зліва, шпиндель (4) з штифтом дросельної заслінки (5) збільшує ділянку потоку (6) до максимуму. Повернувши ручку регулювання (2) праворуч, шпиндель (4) з штифтом дросельної заслінки (5) зменшує ділянку потоку (6) до повного закриття без витоку. Для повторного налаштування кольорова шкала (7) надається у верхньому кінці шпинделя (4). Площа кольорового трикутника (8), що показує, вказує на те, наскільки далеко відкритий клапан (чим більший кольоровий трикутник, тим більший отвір). Налаштування потоку заблоковано за допомогою блокування пристрою (3).

Структура дросельного зворотного клапана DRV

Символ зворотного клапана дроселя DRV
